Fish tape: što je to i kako ga koristiti?

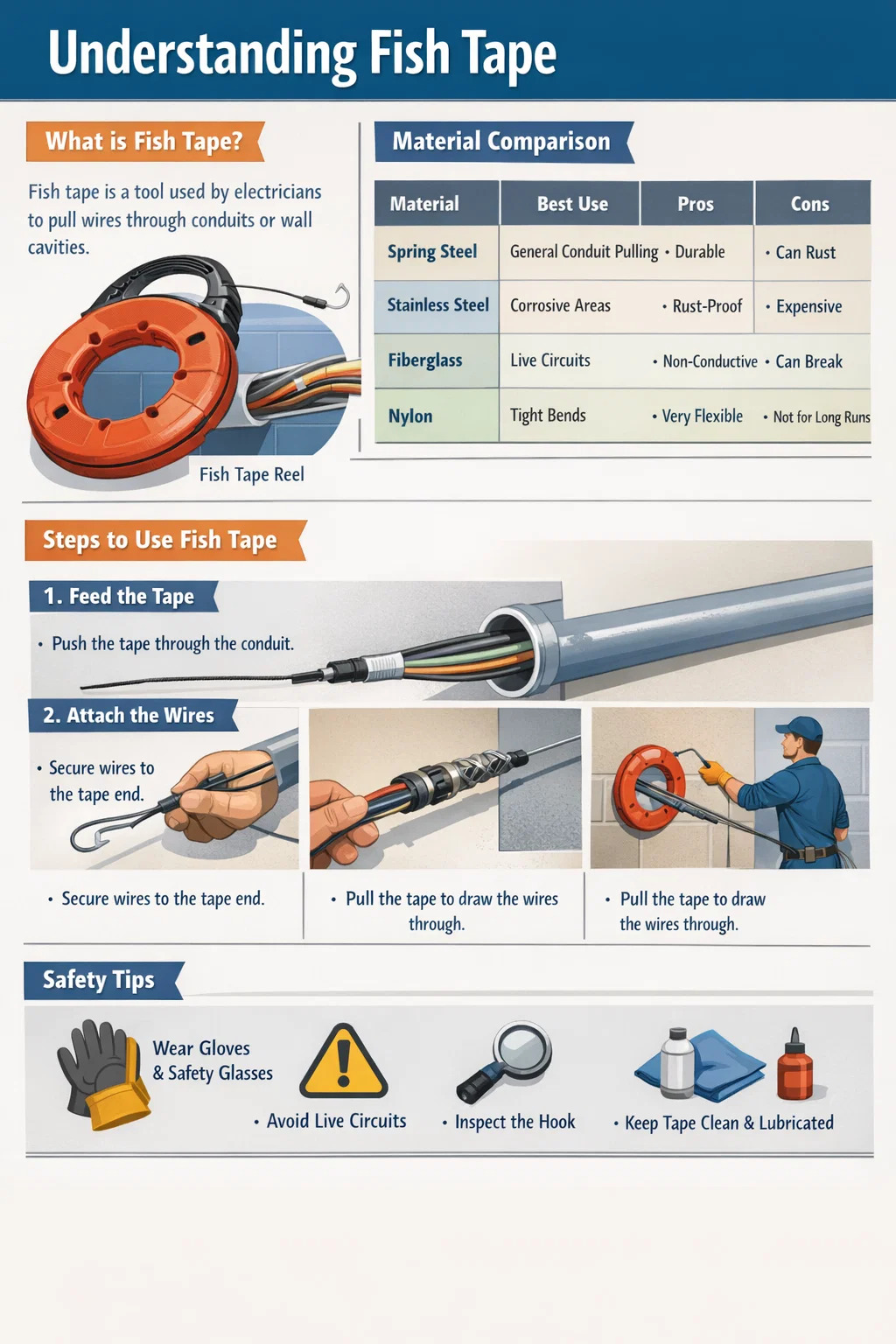

Izravan odgovor: Što je Fish Tape i njegova primarna upotreba?

Riblja traka je a krut, fleksibilan i dugačak alat koriste ih električari za provlačenje žica kroz uske otvore, vodove ili zidne šupljine. Obično se sastoji od ravne žice izrađene od opružnog čelika, nehrđajućeg čelika ili stakloplastike, smještene unutar otpornog plastičnog koluta. Primarna svrha je "loviti" put kroz zaprečeno područje tako da električni vodiči—često one visokokvalitetne žice proizvedene ekstruder za žice i kablove — mogu se povući kroz prolaz bez oštećenja njihove izolacije.

Raznolikost komponenti i materijala

Razumijevanje sastava vaše riblje trake ključno je za odabir pravog alata za posao. Nisu sve trake prikladne za svako okruženje, posebno kada se radi o strujnim krugovima pod naponom ili dugim, zavojitim cjevovodima.

Korak po korak vodič za ispravnu upotrebu Fish Tape

Učinkovito korištenje riblje trake posao je za dvije osobe koji zahtijeva koordinaciju. Jedna osoba "hrani" žicu dok druga osoba "vuče" traku. Ovo osigurava da vanjski omotač kabela—pažljivo oblikovan a ekstruder za žice i kablove do precizne debljine—ostaje netaknut i funkcionalan.

Korak 1: Uvlačenje trake

Odmotajte riblju traku s koluta i gurnite zakačeni kraj u cijev ili šupljinu u zidu. Koristite kratke, čvrste poteze. Ako naiđete na prepreku, lagano se povucite i okrenite traku dok je ponovno gurate. Cilj je postići da udica izađe na ciljnoj razvodnoj kutiji ili izlaznoj točki.

Korak 2: Pričvršćivanje žica

Kada kuka postane vidljiva na drugom kraju, vrijeme je da pričvrstite svoje žice. Nemojte jednostavno vezati čvor; čvorovi su glomazni i zapetljaju se. Skinuti se 3 do 5 inča izolacije vaših žica. Provucite goli bakar kroz otvor riblje trake i zavrnite ga natrag na sebe. Čvrsto zamotajte cijeli spoj visokokvalitetnom električnom trakom kako biste stvorili glatki, suženi profil.

Korak 3: Proces povlačenja

Osoba na kraju namotaja počinje namotavati vrpcu natrag. Osoba na kraju žice mora "ubaciti" žice u cijev, pazeći da se ne zapetljaju. Za duge staze s više zavoja, primijenite mazivo za povlačenje žice na žice kako bi se smanjilo trenje. To sprječava pretjeranu napetost koja bi mogla rastegnuti ili deformirati žicu, koju je proizveo prema strogim tolerancijama ekstruder za žice i kablove .

Kritični savjeti za održavanje i sigurnost

Riblja traka je a rugged tool, but improper care can lead to accidents or tool failure. Steel tapes are excellent conductors of electricity; never use them near energized circuits or inside panels that have not been fully de-energized.

• Uvijek nosite sigurnosne naočale i teške rukavice. Fish traka može "iskočiti" iz koluta uz značajnu silu, a čelični rubovi mogu biti oštri.
• Redovito pregledavajte udicu. Ako čelična kuka pokazuje znakove pucanja ili zamora, odrežite je i savijte novu koristeći propanski plamenik kako biste najprije omekšali metal.
• Držite traku čistom. Obrišite višak prljavštine i maziva nakon svake uporabe prije nego što ga namotate natrag u kolut kako biste spriječili zaglavljivanje.
• Za trake od stakloplastike izbjegavajte oštra savijanja od 90 stupnjeva koja mogu uzrokovati pucanje unutarnjih vlakana, uništavajući strukturni integritet trake.

Napredne tehnike: Korištenje poteznih čarapa i vođica

Kada povlačite veliki snop žica, jednostavna metoda "uvrni i zalijepi" mogla bi propasti pod visokom napetosti. Profesionalci koriste a hvat za povlačenje žice (poznato i kao "čarapa za povlačenje"). Ovaj mrežasti uređaj steže se oko snopa kabela kako napetost raste, ravnomjerno raspoređujući silu po omotačima kabela. Ovo je osobito važno za podatkovne kabele visokih performansi, gdje unutarnja geometrija postavljena od strane ekstruder za žice i kablove moraju se sačuvati radi cjelovitosti signala.

Ako radite u cjevovodu koji je već pretrpan postojećim žicama, koristite a fleksibilan vođa . Predavač je mali višestruki čelični kabel pričvršćen na kraj riblje trake koji može obilaziti prepreke i postojeće sajle puno lakše od standardne tvrde udice.

Zaključak: zašto je važan pravi alat

Uspješna elektroinstalacija temelji se na sinergiji između kvalitetnih alata i kvalitetnih materijala. Pravilnom uporabom riblje trake osiguravate da visokokvalitetni proizvodi koje proizvodi a ekstruder za žice i kablove instalirani su bez ureza, poderotina ili unutarnjih oštećenja. Bilo da ste kućni majstor ili profesionalni električar, savladavanje riblje trake uštedjet će vam sate frustracije i osigurati sigurniji i pouzdaniji električni sustav.
