Stroj za snimanje s tri servo aktivna tipa za podatkovni kabel nove energije Manufacturers

Natrag na popis
Tri servos aktivna tipa stroja za spajanje žice

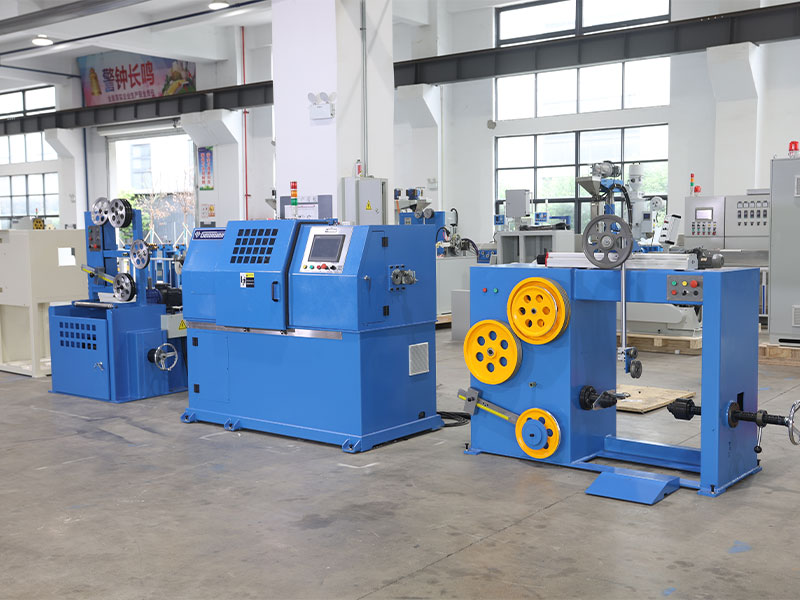

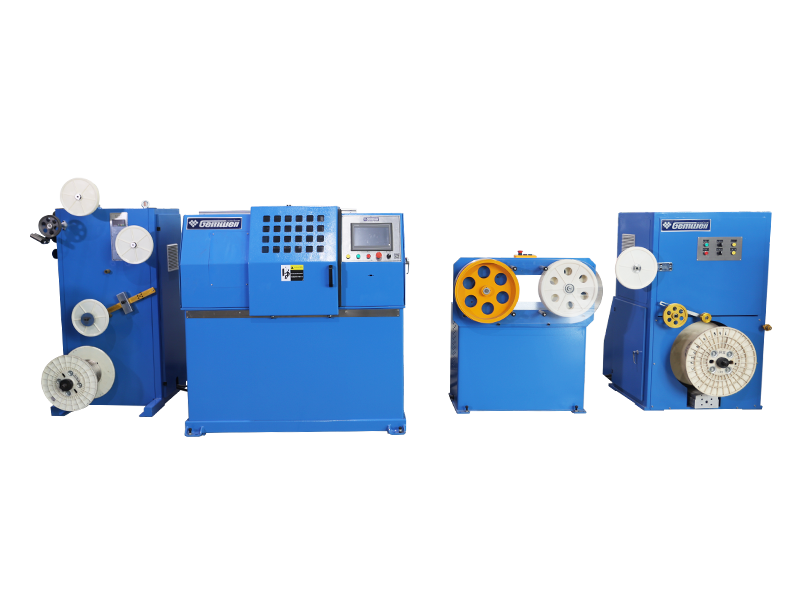

Stroj za snimanje s tri servo aktivna tipa za podatkovni kabel nove energije

Posljednjih su godina snažno razvijena nova energetska vozila, poznata po značajnom povećanju udjela elektroničkih uređaja unutar automobila. Ovaj trend je omogućio dodavanje više značajki, kao što su kontrola motora, ABS sustavi, sigurnosni zračni jastuci, AI inteligencija i multimedijska elektronika, čime se povećava sigurnost, udobnost, inteligencija, energetska učinkovitost, pouzdanost i praktičnost automobila uz smanjenje emisija. Kao odgovor na ovaj trend, sve veći zahtjevi se postavljaju pred sustav sabirnice kako bi se osigurao pouzdan komunikacijski prijenos podataka između različitih kontrolnih jedinica. Osobito je ključna sigurnost sustava kojima se upravlja preko sustava sabirnice kao što su Controller Area Network (CAN) ili FlexRay i moraju zadovoljiti visoke specifikacije elektromagnetske kompatibilnosti. Kao temeljni prijenosnik signala, žice za automobilsku podatkovnu vezu zahtijevaju veće performanse: veće brzine prijenosa podataka, determinističku latenciju i otpornost na pogreške. Automobilske podatkovne žice imaju strukturu trake s upredenim paricama, što omogućuje brzu brzinu prijenosa podataka (CAN sabirnica: 1 Mbit/s; FlexRay sabirnica: 10 Mbit/s) s determinističkom latencijom i visokom pouzdanošću. Zbog debljine i tvrdoće zaštitnog materijala za automobilske podatkovne žice, zahtjevno je izvesti postupak omatanja, što zahtijeva upotrebu stroja za omatanje sa stabilnim i poželjnim performansama. S više od 20 godina samostalnog iskustva u proizvodnji, GEMWELL se fokusirao na razvoj i inovacije strojeva za omatanje. Kroz stalna poboljšanja i nadogradnju, GEMWELL tri servos aktivna vrsta trake za snimanje za nove energetske Cata kabele postala je bolji izbor za mnoge renomirane tvrtke u industriji novih energetskih žica za podatke. Sljedeća konfiguracija je za standardno postavljanje s jednom glavom za omatanje, korisnici mogu povećati broj glava za omatanje na temelju različitih procesa. Specifikacije i tipovi navlake, otplate i šiljke također se mogu prilagoditi u skladu s različitim zahtjevima promjera žice.

Upit +
PREV：Tri servo aktivna tipa stroja za lijepljenje ultra-fine žice
SLJEDEĆI：Tri servo aktivna tipa stroja za spajanje za fazno stabilan kabel
Product Details

KOMPONENTE

● Ø630 postolje za isplatu snage 1 jedinica
● Stalak za zatezanje 1 jedinica
● Tri servo pogonska glava za omatanje 1 jedinica
● Ø400 dvostruki kotač 1 jedinica
● Ø630 stroj za namotavanje 1 jedinica
● Kontrolni sustav 1 jedinica


TEHNIČKE SPECIFIKACIJE

Vrsta strukture Stroj za omatanje s tri servo kontrolera aktivnog tipa konstantne napetosti/stroj za omatanje s napajanjem (br. patenta 202122403949.4A)
Prikladna vrsta žice Uglavnom se koristi u novim energetskim podatkovnim vodovima za automobilske žice, također za upravljačke vodove, posebne kabele i druge okrugle žice za omatanje i trake za omatanje.
Primjenjivi materijali AL, MILAR, BAKRENA FOLIJA, PTFE, PI itd.
Primjenjivi promjer žice Optimalni raspon: Ø0,8-4 mm
Specifikacija proizvoda Optimalni raspon: Ø1,0-5 mm
Maksimalna brzina MAX2000RPM (bez opterećenja), stvarna brzina pokretanja postavljena je prema zahtjevima žice
Raspon brzine žice 1-15m/min, raspon brzine je različit ovisno o vrsti žice.
Vanjski promjer koluta trake Omotani okretni okvir koristi se i za lim i za aksijalni tip, O.D. Ø300*Visina 120
Širina trake 3-30 mm
Unutarnji promjer koluta trake 50.8/76 univerzalni
Korak za omatanje 1-30mm, podešavanje programa
Raspon napetosti 0,5N-30N/500g-10000g
Snaga glavnog motora 3KW servo motor
Snaga snimanja 1.8KW servo motor
Napetost trake za omatanje 1.8KW servo motor
Snaga preuzimanja 0.4KW servo motor zupčanika
Isplatna snaga Motor reduktor 0.75KW
Snaga preuzimanja 1,3 KW servo motor s okretnim momentom u načinu navijanja, plesač bez napetosti
Snaga pomaka namota 0,4KW servo kontroler kretanja
Duljina trake 400mm, bez rezanja žice pri promjeni koluta
Pregled trake Automatsko isključivanje kada se vrpca skoro iscrpi i prekine.
Kalup za omatanje trakom Unutarnji kalup trake pričvršćen je na središnju cijev, a vanjski kalup kotačića za vođenje žice pričvršćen je na cijev za pohranu trake. Oba kalupa su rastezljiva i pomična.
Točnost omatanja trake Tolerancija nagiba:± 1%, tolerancija napetosti:± 1%.
Stopa preklapanja 0-80%, postavka programa
Upravljanje formulama Digitalna proizvodnja, napetost, vanjski promjer, korak, S/Z, udaljenost reda, tlak zraka i drugi podaci mogu se pohraniti u PLC.
Podešavanje napetosti Zatezni elementi trake za omatanje/isplate/preuzimanja/omatanja su servo motori, SOP proces je pohranjen u PLC-u.
Sigurnosna zaštita U skladu s CE standardima, s automatskim otkrivanjem i predviđanjem temperature/vibracija/buke/tlaka.




ZNAČAJKE PROIZVODA

● Visoka produktivnost: Rotirajuće tijelo je statički uravnoteženo i dinamički uravnoteženo za testiranje i korekciju. Dok radi, stroj ima slabu vibraciju i tih glas. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom. Ima visoku proizvodnu učinkovitost i isplativost.

● Stabilna napetost: Tri servo motora daju snagu za preciznu kontrolu kretanja rotirajućeg okvira, ladice za materijal trake i zateznog plesača.

Eliminiraju se različiti čimbenici utjecaja kao što su promjene u promjeru matičnog kalema ili jastučića i otpor vjetra, što rezultira stabilnom napetosti.

● Precizan ton: Uzimajući glavni stub kao referentnu točku kretanja,  glavni stub i svaki rotirajući okvir usvajaju servo kontroler kretanja za preciznu međusobno blokiranu kontrolu kretanja tako da se točan korak omatanja može postići pri bilo kojoj brzini.

● Ušteda rada: Uređaj za stezanje ugrađen je na kraju ulaza žice svake glave za omatanje. Sila stezanja može se podesiti bez oštećenja žice; žica se može povući u obrnutom smjeru; Upravljanje načinom konfiguracije, dohvaćanje SOP formule jednim klikom, priprema pokretanja jednim klikom i pokretanje jednim klikom; Zaustavljanje i isključivanje kada je traka prekinuta/završena/odmjerena, inteligentna kontrola, ušteda radne snage.

● Niska stopa neuspjeha: bez kolektorskog prstena, bez ugljene četke, osim redovite zamjene habajućih dijelova - valjak za vođenje trake, niska stopa kvarova.

● Jednostavno održavanje: Korištenje kontrole sabirnice Profinet, brz prijenos signala, niske smetnje, mogućnost daljinskog otkrivanja greške. Rješavanje problema i održavanje dostupni su bez obzira na to da se stroj nalazi u bilo kojoj zemlji na svijetu, sve dok postoji komunikacijska mreža, tada se mogu pružiti brze usluge daljinskog održavanja.
