Tri servos aktivna tipa stroja za spajanje žice

Stroj za snimanje s tri servo aktivna tipa za signalnu žicu s paralelnim parom

Center Rotary Wrapping ključni je postupak u procesu proizvodnje žice za žicu za prijenos podataka konektora Ethernet porta. Materijal za omatanje omotan je oko dvije žice s izoliranom jezgrom i žice za uzemljenje u paralelnoj strukturi na brzom stroju za snimanje vrpcom. Stabilnost procesa omatanja utječe na kvalifikacije ispitivanja impedancije, prigušenja, povratnog gubitka odjeka, preslušavanja i drugih pokazatelja gotove žice sabirnice. Strojevi za omatanje s izvrsnim učinkom ne samo da mogu proizvesti žice za prijenos velike brzine s višim razinama frekvencije, već i postići veće proizvodne prinose, određujući tako razinu tržišnog pozicioniranja i tržišnu konkurentnost proizvođača žica. GEMWELL se usredotočio na tehničko istraživanje, razvoj i inovacije strojeva za omatanje otkako je osnovan prije 20 godina. Nakon kontinuiranog poboljšanja i nadogradnje, GEMWELL tri servos aktivna vrsta trake za spajanje signalne žice s paralelnim parom sada je postala idealan izbor mnogih renomiranih tvrtki u području proizvodnje žica za prijenos signala velike brzine. Specifikacije stroja mogu se prilagoditi. Sljedeća konfiguracija je konvencionalna konfiguracija od tri glave za omatanje. Korisnici mogu povećati broj glava za omatanje u skladu s različitim specifikacijama za proizvodnju kabela. Ovisno o raznolikosti promjera žice, specifikacije i tipovi strojeva za namatanje, otplatu i osovine također se mogu prilagoditi i promijeniti.

Upit +
PRETHODNO:Tri servo aktivna tipa stroja za spajanje za fazno stabilan kabel
SLJEDEĆE:Nema sljedećeg proizvoda
Proizvod Detalji

KOMPONENTE

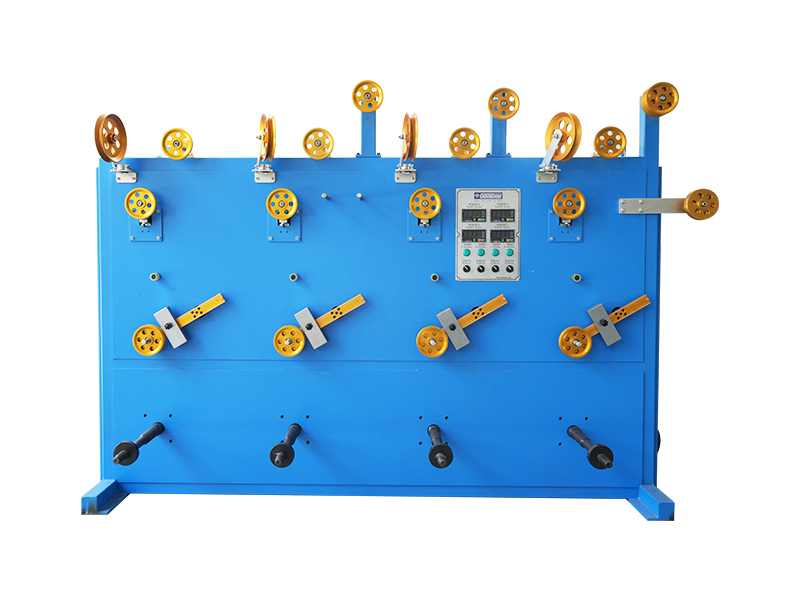

● Ø500 otplatni stalak za strujnu jezgru 2 jedinice

● Otplatno postolje od bakrene žice Ø300 2 jedinice

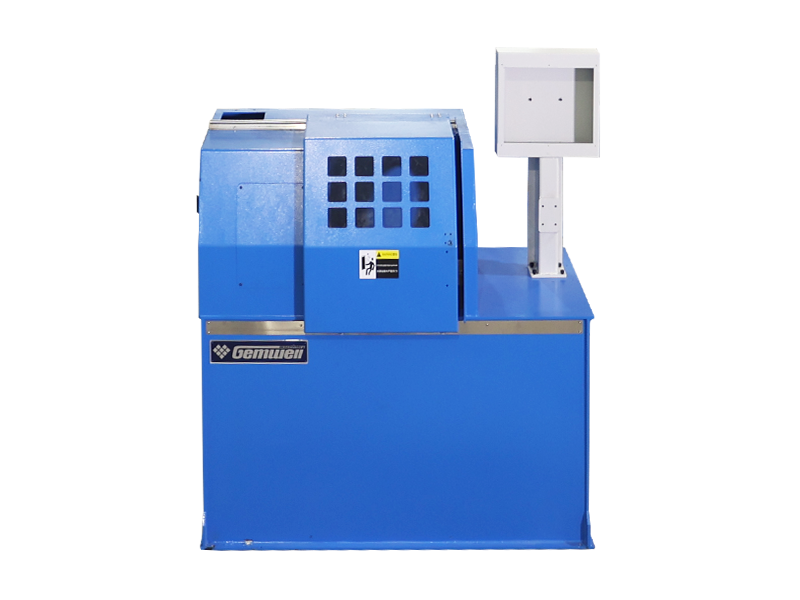

● Tri servo pogonska glava za omatanje 1 1 jedinica

● Električni vučni stroj za omatanje 1 jedinica

● Stroj za omatanje s tri servo pogona glava za vrpcu 2 1 jedinica

● Tri servo pogonska glava za omatanje trake 3 1 jedinica

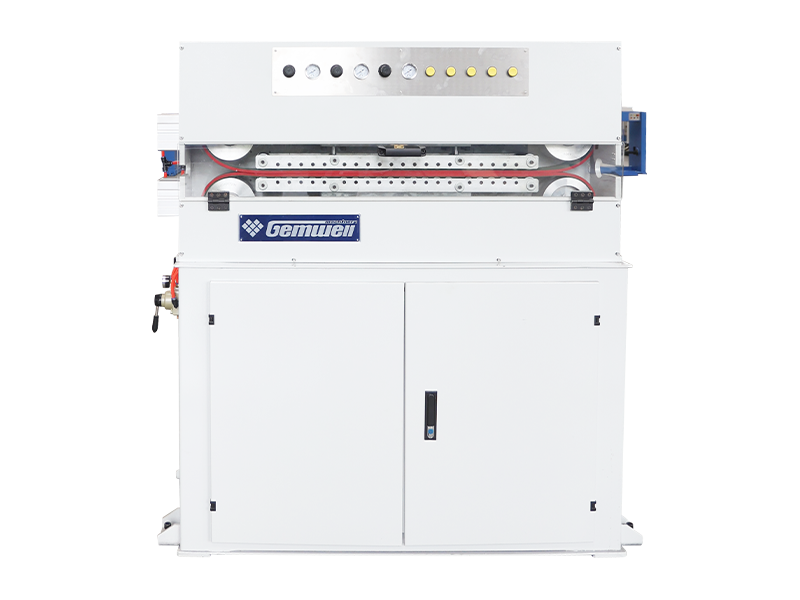

● Teleskopska pećnica 1 jedinica

● Pneumatska cijev za prisilno hlađenje 1 jedinica

● Ø400 kotač s remenom, 1 jedinica

● Ø500 pogonskih osovina za namatanje redova 1 jedinica

● Promjer guage 1 jedinica

● Inkjet pisač 1 jedinica

● Kontrolni sustav 1 jedinica


TEHNIČKE SPECIFIKACIJE

Vrsta strukture Stroj za omatanje s tri servo kontrolera aktivnog tipa konstantne napetosti/stroj za omatanje s napajanjem (br. patenta 202122403949.4A)
Prikladna vrsta žice Uglavnom se koristi za MINI-SAS, QSFP paralelne parove linija za prijenos signala velike brzine, također za podatkovne linije, kontrolne linije, posebne kabele i drugo omatanje žica.
Primjenjivi materijali AL, MILAR, BAKRENA FOLIJA, PTFE itd.
Primjenjivi promjer žice Optimalni raspon: Ø0,4-1,5 mm
Specifikacija proizvoda Optimalni raspon: Ø0,5*1,0-1,6*3,2 mm
Maksimalna brzina MAX2500RPM (bez opterećenja), stvarna brzina pokretanja postavljena je prema zahtjevima žice
Raspon brzine žice 1-25m/min, raspon brzine je različit ovisno o vrsti žice.
Vanjski promjer koluta trake Optimalni raspon: O.D. Ø180*Visina 100
Širina trake 1,5-15 mm
Unutarnji promjer koluta trake 30/50.8/76 univerzalni
Korak za omatanje 3-30mm, podešavanje programa
Raspon napetosti 1N-30N/100g-3000g
Snaga glavnog motora 3KW servo motor
Snaga snimanja 1.8KW servo motor
Napetost trake za omatanje 1.3KW servo motor
Snaga preuzimanja 0.4KW servo motor zupčanika
Isplatna snaga Motor reduktor 0.4KW
Snaga preuzimanja 0,8 KW servo motor s okretnim momentom za namatanje, plesač bez napetosti
Snaga pomaka namota 0,4KW servo kontroler kretanja
Duljina trake 1 kolut 3 koluta, bez rezanja žice prilikom mijenjanja koluta
Pregled trake Automatsko isključivanje kada se vrpca skoro iscrpi i prekine.

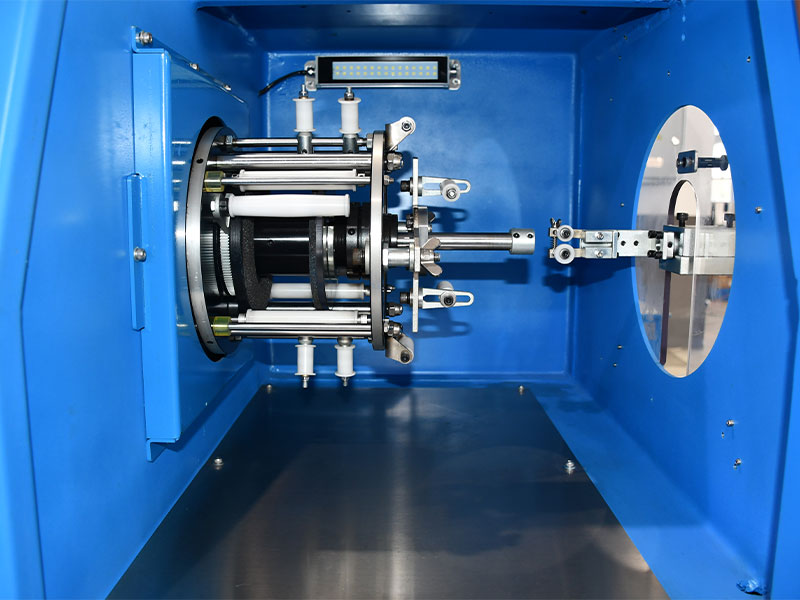

Kalup za omatanje trakom Unutarnji kalup trake pričvršćen je na središnju cijev, a vanjski kalup kotačića za vođenje žice pričvršćen je na cijev za pohranu trake. Oba kalupa su rastezljiva i pomična.
Točnost omatanja trake Tolerancija nagiba:± 1%, tolerancija napetosti:± 1%.
Stopa preklapanja 0-80%, postavka programa
Upravljanje formulama Digitalna proizvodnja, napetost, vanjski promjer, korak, S/Z, udaljenost reda, tlak zraka i drugi podaci mogu se pohraniti u PLC.
Podešavanje napetosti Zatezni elementi trake za omatanje/isplate/preuzimanja/omatanja su servo motori, SOP proces je pohranjen u PLC-u.
Sigurnosna zaštita U skladu s CE standardima, s automatskim otkrivanjem i predviđanjem temperature/vibracija/buke/tlaka.




ZNAČAJKE PROIZVODA

● Visoka produktivnost: Rotirajuće tijelo je statički uravnoteženo i dinamički uravnoteženo za testiranje i korekciju. Dok radi, stroj ima slabu vibraciju i tih glas. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom. Ima visoku proizvodnu učinkovitost i isplativost.

● Stabilna napetost: Tri servo motora daju snagu za preciznu kontrolu kretanja rotirajućeg okvira, ladice za materijal trake i zateznog plesača.

Eliminiraju se različiti čimbenici utjecaja kao što su promjene u promjeru materijala kalema ili jastučića i otpor vjetra, što rezultira stabilnom napetosti.

● Precizan ton: Uzimajući glavni stub kao referentnu točku kretanja,  glavni stub i svaki rotirajući okvir usvajaju servo kontroler kretanja za preciznu međusobno blokiranu kontrolu kretanja tako da se točan korak omatanja može postići pri bilo kojoj brzini.

● Ušteda rada: Uređaj za stezanje ugrađen je na kraju ulaza žice svake glave za omatanje. Sila stezanja može se podesiti bez oštećenja žice; žica se može povući u obrnutom smjeru; Upravljanje načinom konfiguracije, dohvaćanje SOP formule jednim klikom, priprema pokretanja jednim klikom i pokretanje jednim klikom; Zaustavljanje i isključivanje kada je traka prekinuta/završena/odmjerena, inteligentna kontrola, ušteda radne snage.

● Niska stopa neuspjeha: bez kolektorskog prstena, bez ugljene četke, osim redovite zamjene istrošenih dijelova valjka za vođenje trake, niska stopa kvarova.

● Jednostavno održavanje: Korištenje kontrole sabirnice Profinet, brz prijenos signala, niske smetnje, mogućnost daljinskog otkrivanja greške. Rješavanje problema i održavanje dostupni su bez obzira nalazi li se stroj u bilo kojoj zemlji na svijetu, sve dok postoji komunikacijska mreža, tada se mogu pružiti brze usluge daljinskog održavanja.

Povezano Proizvodi
  • 0

    Vrijeme osnivanja

  • 0

    Površina zgrade (m²)

  • 0

    Broj zaposlenika

  • 0+

    Intelektualno vlasništvo

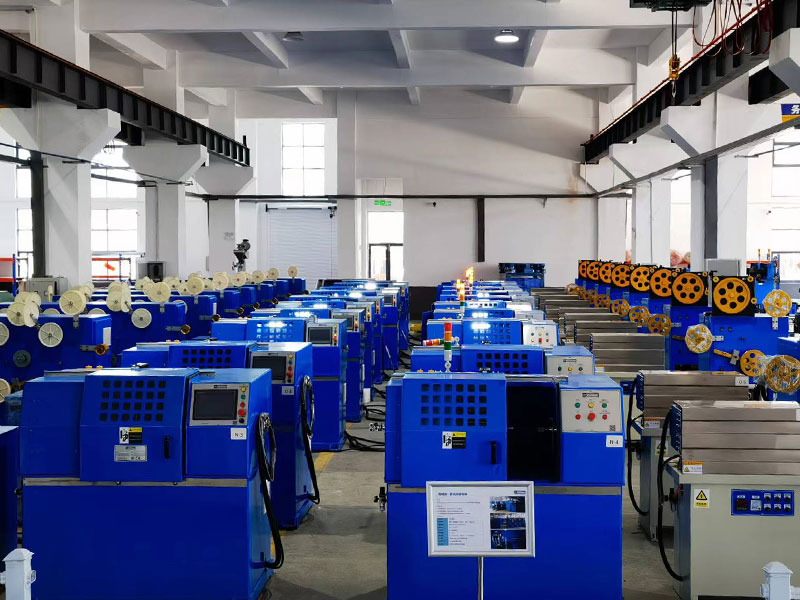

Zrela tvornica na koju možete računati
