Servo Spit aktivni tip stroja za lijepljenje ultra-fine žice Manufacturers

Natrag na popis
Servo Spit Active Type Stroj za spajanje žice

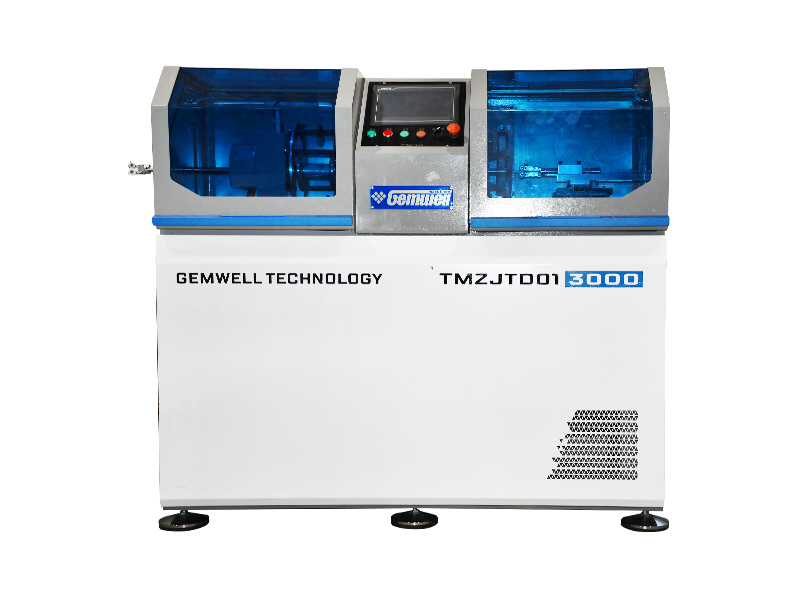

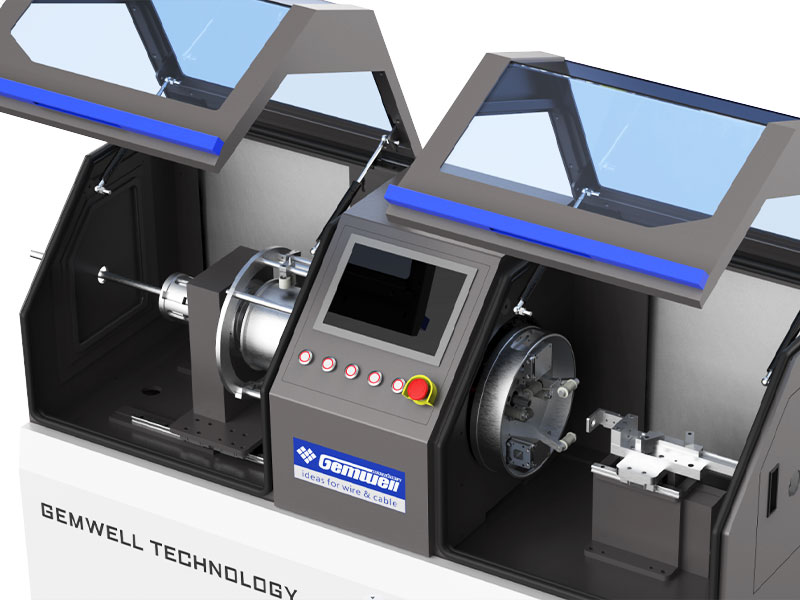

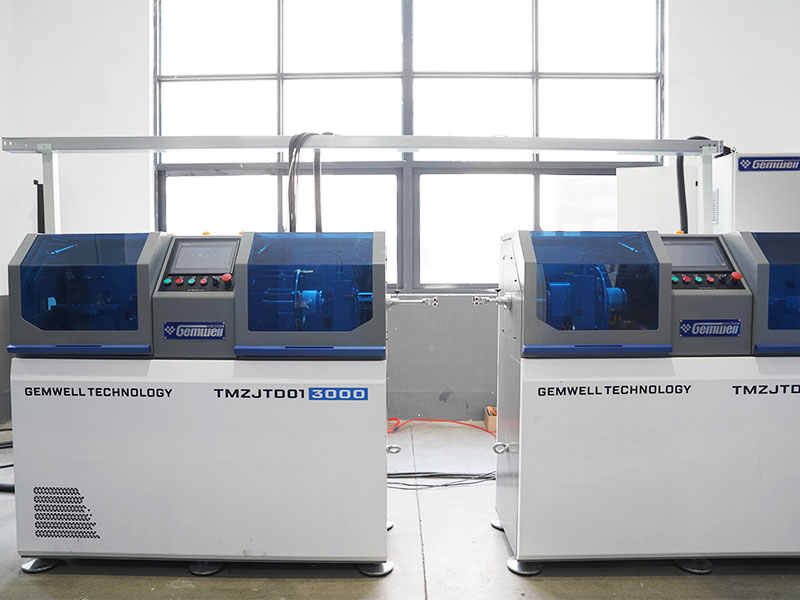

Servo Spit aktivni tip stroja za lijepljenje ultra-fine žice

Ultra-fine žice se koriste u raznim područjima, kao što su mobilni telefoni, prijenosna računala, iPad, medicinski, vojni, zrakoplovni, mikro-koaksijalni vodovi itd.. Žice sa specifikacijom AWG36 ili više imaju karakteristike malog promjera vodiča, male vlačne čvrstoće i uske širine materijala za omatanje. Prilikom izvođenja proizvodnje omatanja i omatanja materijala trake na vanjsku površinu materijala vodiča, postupak omatanja zahtijeva izuzetno nisku napetost omatanja. Stabilnost nagiba trake, napetosti trake, napetosti žice jezgre uvelike pridonosi kvalifikaciji impedancije kabela, prigušenja, povratnog gubitka i nekih drugih pokazatelja ispitivanja. Strojevi za omatanje s izvrsnim performansama ne samo da mogu proizvesti ultra-finu žicu visoke kvalitete, već i postići veće proizvodne prinose, određujući tako razinu tržišnog pozicioniranja i tržišnu konkurentnost proizvođača žice. Tijekom proteklih 20 godina, GEMWELL je bio posvećen istraživanju i inovacijama strojeva za omatanje. Kroz stalna poboljšanja i nadogradnje, GEMWELL Servo Spit Active Type Taping Machine for Ultra-Fine Wire postao je bolji izbor za zamjenu tradicionalnih modela i procesa strojeva za omatanje. Sljedeća konfiguracija je za standardno postavljanje dviju glava za snimanje. Korisnici mogu povećati ili smanjiti broj glava za omatanje u skladu s različitim procesima proizvodnje kabela. Specifikacije i tipovi navlake, otplate i osovine također se mogu prilagoditi i modificirati u skladu s različitim specifikacijama promjera žice.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Servo Spit Aktivni tip stroja za snimanje signalne žice paralelnog para
Product Details

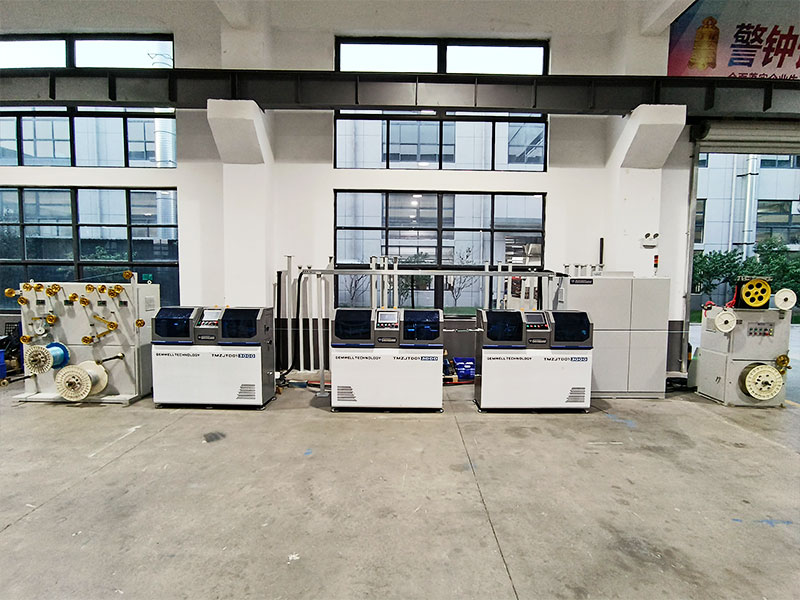

KOMPONENTE

● Ø300 postolje za isplatu snage 1 jedinica
● Stalak za zatezanje 1 jedinica
● Aktivni stroj za omatanje pljuvačke, glava za vrpcu 1 1 jedinica
● Mjerač promjera
● Aktivni stroj za omatanje s pljuvačkom, glava za vrpcu 2 1 jedinica
● Mjerač promjera
● Ø300 kotač s remenom, 1 jedinica
● Ispitivač iskrica
● Stroj za namatanje Ø300 osovine 1 jedinica
● Kontrolni sustav 1 jedinica


TEHNIČKE SPECIFIKACIJE

Vrsta strukture Stroj za omatanje s dvostrukim kotačićem s dvostrukim kotačićem s šiljkom s konstantnom napetosti/aktivni stroj za omatanje (Patent br. CN114649118A)
Prikladna vrsta žice Uglavnom se koristi za finu koaksijalnu liniju, finu signalnu liniju, također se može koristiti za fine brze prijenosne vodove, kontrolne vodove, posebne kabele i druge okrugle žice i trake za omatanje.
Primjenjivi materijali AL, MILAR, BAKRENA FOLIJA, PTFE itd.
Primjenjivi promjer žice Optimalni raspon: Ø0,2-1,5 mm
Specifikacija proizvoda Optimalni raspon: Ø0,3-2,0 mm
Maksimalna brzina MAX2500RPM (bez opterećenja), stvarna brzina pokretanja postavljena je prema zahtjevima žice
Raspon brzine žice 0,5-10m/min, raspon brzine je različit ovisno o različitim vrstama žice.
Vanjski promjer koluta trake Optimalni raspon:Ø100*100
Širina trake 1,5-10 mm
Unutarnji promjer koluta trake 30 mm
Korak za omatanje 0,5-10mm, podešavanje programa
Raspon napetosti 5N-50N/500g-5000g
Snaga glavnog motora 3KW servo kontroler kretanja
Snaga snimanja 0,2KW servo motor
Napetost trake za omatanje 1.8KW servo motor
Snaga preuzimanja Traktor za traku s 400 kotača, 0,4 KW servo motor
Isplatna snaga Motor reduktor 0.4KW
Snaga preuzimanja 0,4KW servo motor
Snaga pomaka namota 0,4KW servo kontroler kretanja
Duljina trake 1 kolut 3 koluta, bez rezanja žice prilikom mijenjanja koluta
Pregled trake Automatsko isključivanje kada se vrpca skoro iscrpi i prekine.
Kalup za omatanje trakom Unutarnji kalup trake pričvršćen je na središnju cijev, a vanjski kalup kotačića za vođenje žice pričvršćen je na cijev za pohranu trake. Oba kalupa su rastezljiva i pomična.
Točnost omatanja trake Tolerancija nagiba:± 1%, tolerancija napetosti:± 1%.
Stopa preklapanja 0-80%, postavka programa
Upravljanje formulama Digitalna proizvodnja, napetost, vanjski promjer, korak, S/Z, udaljenost reda, tlak zraka i drugi podaci mogu se pohraniti u PLC.
Podešavanje napetosti Zatezni elementi omatanja/otplate/preuzimanja/omatanja su servo motori, SOP proces je pohranjen u PLC-u.
Sigurnosna zaštita U skladu s CE standardom, s automatskim otkrivanjem i predviđanjem temperature/vibracije/buke/tlaka.




ZNAČAJKE PROIZVODA

● Visoka produktivnost: Rotirajuće tijelo je statički uravnoteženo i dinamički uravnoteženo za testiranje i korekciju. Dok radi, stroj ima slabu vibraciju i tih zvuk. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom. Ima visoku učinkovitost proizvodnje i isplativost.

● Stabilna napetost: Valjak s dvostrukim kotačićem koristi se za izvlačenje trake iz namotaja ravnomjernom brzinom kako bi se uklonile promjene napetosti uzrokovane promjenama vanjskog promjera ladice za traku. Napetost omatanja postiže se kontrolom vanjskog promjera gotovog kabela, odnosno što je veća napetost, manji je vanjski promjer; što je manja napetost, to je veći vanjski promjer. Nakon valjka s dvostrukim kotačićem, traka prolazi samo kroz dva valjka za rezanje koji su vrlo blizu središnje osi rotacije da bi se omotala izravno na žicu. Stoga se mogu eliminirati različiti utjecajni čimbenici kao što su centrifugalna sila i otpor vjetra, što rezultira stabilnom napetosti.

● Precizan ton: Uzimajući glavni stub kao referentnu točku kretanja,  glavni stub i svaki rotirajući okvir usvajaju servo kontroler kretanja za preciznu međusobno blokiranu kontrolu kretanja tako da se točan korak omatanja može postići pri bilo kojoj brzini.

● Ušteda rada: Uređaj za stezanje ugrađen je na kraju ulaza žice svake glave za omatanje. Sila stezanja može se podesiti bez oštećenja žice; žica se može povući u obrnutom smjeru; Upravljanje načinom konfiguracije, dohvaćanje SOP formule jednim klikom, priprema pokretanja jednim klikom i pokretanje jednim klikom; Zaustavljanje i isključivanje kada je traka prekinuta/završena/odmjerena, inteligentna kontrola, ušteda radne snage.

● Niska stopa neuspjeha: bez kolektorskog prstena, bez ugljene četke, osim redovite zamjene habajućih dijelova - valjak za vođenje trake, niska stopa kvarova.

● Jednostavno održavanje: Korištenje kontrole sabirnice Profinet, brz prijenos signala, niske smetnje, mogućnost daljinskog otkrivanja greške. Rješavanje problema i održavanje dostupni su bez obzira na to da se stroj nalazi u bilo kojoj zemlji na svijetu, sve dok postoji komunikacijska mreža, tada se mogu pružiti brze usluge daljinskog održavanja.
