Tri servo aktivna tipa stroja za spajanje za fazno stabilan kabel Proizvođači

Natrag na popis
Tri servos aktivna tipa stroja za spajanje žice

Tri servo aktivna tipa stroja za spajanje za fazno stabilan kabel

Vojna industrija glavno je polje primjene za fazno stabilne kabele, kao što su radari s faznim rešetkama, projektili, brodovi i sustavi elektroničkog ratovanja. U usporedbi s drugim vrstama kabela, fazno stabilni kabeli ističu se pokazateljima performansi i fleksibilnošću. Postoje dvije vrste fazne stabilnosti: mehanička fazna stabilnost i temperaturna fazna stabilnost. Mehanička fazna stabilnost odnosi se na fazni pomak uzrokovan promjenama dimenzija i strukturnim varijacijama komponenti kabela kada su izložene mehaničkim silama kao što su savijanje ili uvijanje. Na indeks stabilnosti mehaničke faze utječu metode i radijusi savijanja, a podaci variraju s različitim metodama ispitivanja i radijusima savijanja. Na primjer, u radarskim sustavima s faznim rešetkama, antenske jedinice trebaju sinkronizirano slati signale glavnom računalu za analizu i obradu, ali udaljenost od različitih položaja na površini antene do sučelja glavnog računala varira. Skup fazno usklađenih kabelskih komponenti ići će različitim putevima od antenskih jedinica do sučelja glavnog računala, što će rezultirati različitim brojem zavoja i radijusa savijanja. Stoga, u procesu projektiranja, pozornost treba obratiti na nepropusnost i stabilnost unutarnjeg vodiča, izolacije i vanjskog vodiča, smanjujući ili izbjegavajući relativno klizanje između njih tri. Stabilnost temperaturne faze odnosi se na performanse materijala kabela i njihove unutarnje interakcije s temperaturnim promjenama, što će utjecati na ukupnu faznu varijaciju s temperaturom. Na primjer, kada temperatura okoline raste, izolacijski materijal se širi i njegovo brtvljenje se smanjuje, što rezultira smanjenjem dielektrične konstante, povećanjem brzine širenja i smanjenjem faze. Istodobno, kako temperatura raste, vodič kabela se širi, a povećava se i njegova fizička duljina, što rezultira povećanjem faze. Na primjer, pri postavljanju radara s faznom rešetkom ili projektila u područjima s velikom nadmorskom visinom, velika temperaturna razlika između dana i noći može premašiti raspon koji obični kabeli mogu izdržati, što dovodi do značajnih promjena faze i kašnjenja signala. Komponente koaksijalnog kabela visokih performansi moraju imati dobru mehaničku faznu stabilnost i temperaturnu faznu stabilnost. GEMWELL se već 20 godina fokusira na inovacije i istraživanje strojeva za omatanje žice. Kroz stalna poboljšanja, GEMWELL tri servo aktivna vrsta stroja za zamatanje za paralelne parne signalne žice postao je bolji izbor za zamjenu tradicionalnih modela i procesa strojeva za omatanje. Sljedeća konfiguracija je za standardno postavljanje s tri glave za snimanje, a korisnici mogu povećati ili smanjiti broj glava za snimanje prema različitim procesima. Ovisno o različitim specifikacijama promjera žice, specifikacije i vrste namotaja, isplate i vitla također se mogu prilagoditi.

Upit +
PRETHODNO:Stroj za snimanje s tri servo aktivna tipa za podatkovni kabel nove energije
SLJEDEĆE:Stroj za snimanje s tri servo aktivna tipa za signalnu žicu s paralelnim parom
Proizvod Detalji

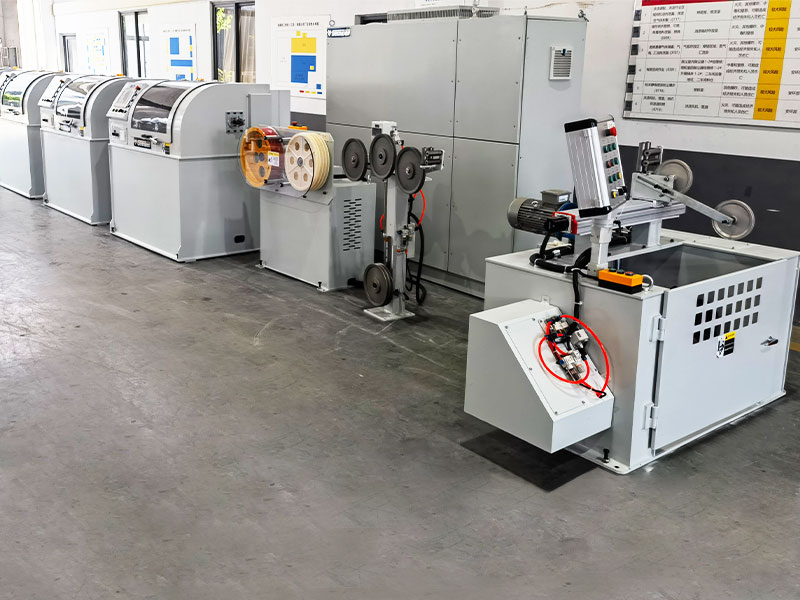

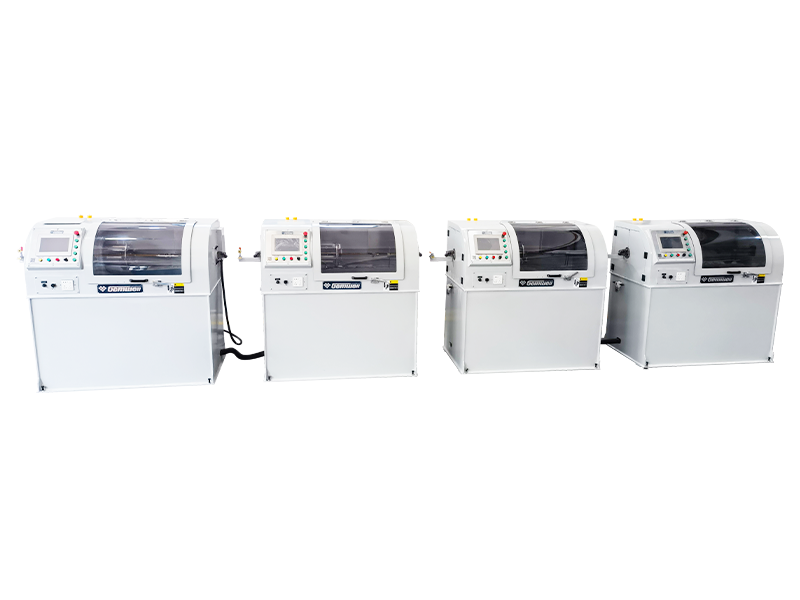

KOMPONENTE

● 630 postolje za napajanje 1 jedinica
● Napetost stoji 1 jedinica

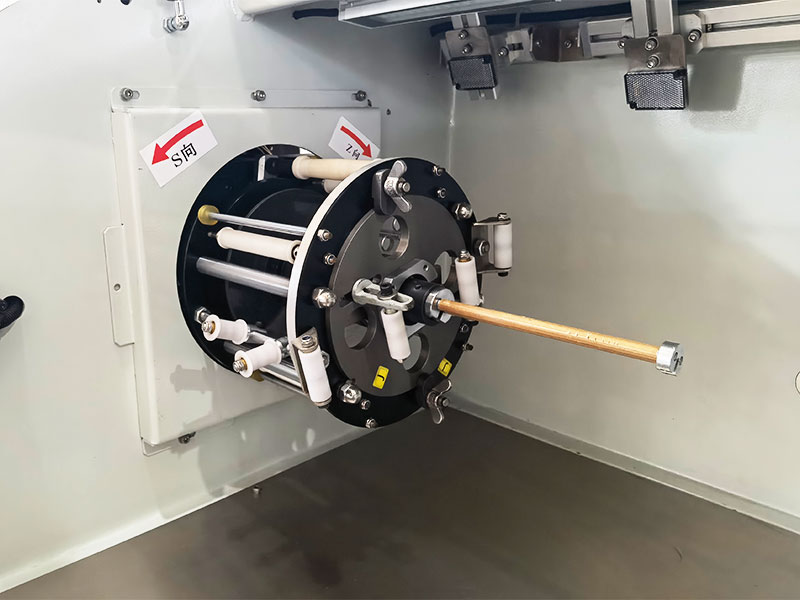

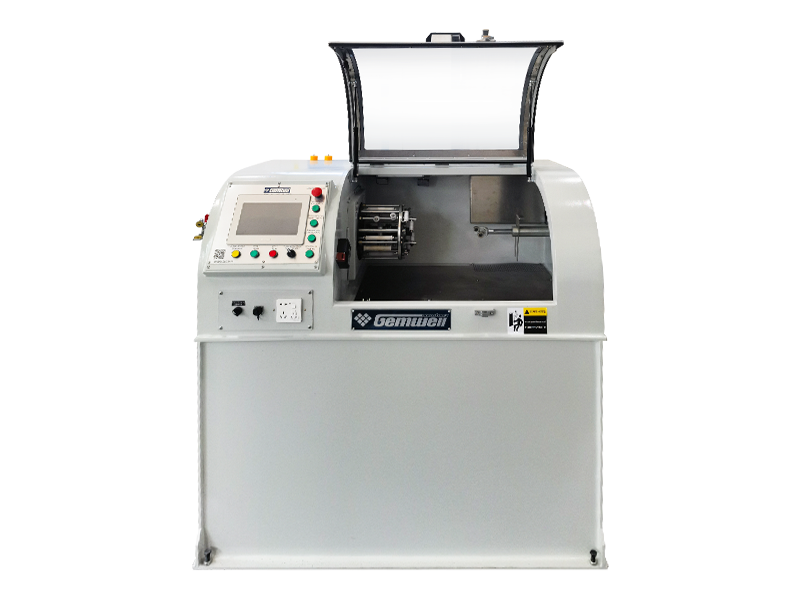

● Tri servo pogonska glava za omatanje 1 1 jedinica
● Mjerač promjera 1 jedinica
● Stroj za omatanje s tri servo pogona glava za vrpcu 2 1 jedinica
● Mjerač promjera 1 jedinica
● Tri servo pogonska glava za omatanje trake 3 1 jedinica
● Ravni remen, 1 jedinica
● Mjerač promjera 1 jedinica
● Napetost stoji 1 jedinica
● Ø630 stroj za namatanje osovine 1 jedinica
● Kontrolni sustav 1 jedinica
● Stroboskop 1 jedinica


TEHNIČKE SPECIFIKACIJE

Vrsta strukture Stroj za omatanje s tri servo kontrolera aktivnog tipa konstantne napetosti/stroj za omatanje s napajanjem (br. patenta 202122403949.4A)
Prikladna vrsta žice Uglavnom se primjenjuje na proizvodnju stabilnih faznih kabela, omota koaksijalnih žica, također za kontrolne vodove, posebnih kabela i drugih omotača okruglih žica i traka za omatanje.
Primjenjivi materijali AL, MILAR, BAKRENA FOLIJA, PTFE, PI itd.
Primjenjivi promjer žice Optimalni raspon: Ø0,8-10 mm
Specifikacija proizvoda Optimalni raspon: Ø1,0-12 mm
Maksimalna brzina MAX2500RPM (bez opterećenja), stvarna brzina pokretanja postavljena je prema zahtjevima žice
Raspon brzine žice 1-15m/min, raspon brzine je različit ovisno o vrsti žice.
Vanjski promjer koluta trake Omotani okretni okvir koristi se i za lim i za aksijalni tip, O.D. Ø300*Visina 120
Širina trake 3-30 mm
Unutarnji promjer koluta trake 50.8/76 univerzalni
Korak za omatanje 1-30mm, podešavanje programa
Raspon napetosti 2N-60N/200g-6000g
Snaga glavnog motora Servo motor od 4,4 KW
Snaga snimanja 1.8KW servo motor
Napetost trake za omatanje 1.8KW servo motor
Snaga preuzimanja Linearni bel capstan stroj, 1,3 KW servo kontroler kretanja
Isplatna snaga Motor reduktor 0.75KW
Snaga preuzimanja 1,3 KW servo motor s okretnim momentom u načinu navijanja, plesač bez napetosti
Snaga pomaka namota 0,4KW servo kontroler kretanja
Duljina trake 400mm, bez rezanja žice pri promjeni koluta
Pregled trake Automatsko isključivanje kada se vrpca skoro iscrpi i prekine.
Kalup za omatanje trakom Unutarnji kalup trake pričvršćen je na središnju cijev, a vanjski kalup kotačića za vođenje žice pričvršćen je na cijev za pohranu trake. Oba kalupa su rastezljiva i pomična.
Točnost omatanja trake Tolerancija nagiba:± 1%, tolerancija napetosti:± 1%.
Stopa preklapanja 0-80%, postavka programa
Upravljanje formulama Digitalna proizvodnja, napetost, vanjski promjer, korak, S/Z, udaljenost reda, tlak zraka i drugi podaci mogu se pohraniti u PLC.
Podešavanje napetosti Zatezni elementi trake za omatanje/isplate/preuzimanja/omatanja su servo motori, SOP proces je pohranjen u PLC-u.
Sigurnosna zaštita U skladu s CE standardima, s automatskim otkrivanjem i predviđanjem temperature/vibracija/buke/tlaka.




ZNAČAJKE PROIZVODA

● Visoka produktivnost: Rotirajuće tijelo je statički uravnoteženo i dinamički uravnoteženo za testiranje i korekciju. Dok radi, stroj ima slabu vibraciju i tih glas. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom. Ima visoku proizvodnu učinkovitost i isplativost.

● Stabilna napetost: Tri servo motora daju snagu za preciznu kontrolu kretanja rotirajućeg okvira, ladice za materijal trake i zateznog plesača.

Eliminiraju se različiti čimbenici utjecaja kao što su promjene u promjeru matičnog kalema ili jastučića i otpor vjetra, što rezultira stabilnom napetosti.

● Precizan ton: Uzimajući glavni stub kao referentnu točku kretanja,  glavni stub i svaki rotirajući okvir usvajaju servo kontroler kretanja za preciznu međusobno blokiranu kontrolu kretanja tako da se točan korak omatanja može postići pri bilo kojoj brzini.

● Ušteda rada: Uređaj za stezanje ugrađen je na kraju ulaza žice svake glave za omatanje. Sila stezanja može se podesiti bez oštećenja žice; žica se može povući u obrnutom smjeru; Upravljanje načinom konfiguracije, dohvaćanje SOP formule jednim klikom, priprema pokretanja jednim klikom i pokretanje jednim klikom; Zaustavljanje i isključivanje kada je traka prekinuta/završena/odmjerena, inteligentna kontrola, ušteda radne snage.

● Niska stopa neuspjeha: bez kolektorskog prstena, bez ugljene četke, osim redovite zamjene istrošenih dijelova valjka za vođenje trake, niska stopa kvarova.

● Jednostavno održavanje: Korištenje kontrole sabirnice Profinet, brz prijenos signala, niske smetnje, mogućnost daljinskog otkrivanja greške. Rješavanje problema i održavanje dostupni su bez obzira na to da se stroj nalazi u bilo kojoj zemlji na svijetu, sve dok postoji komunikacijska mreža, tada se mogu pružiti brze usluge daljinskog održavanja.
