Tri servo aktivna tipa stroja za lijepljenje ultra-fine žice Manufacturers

Natrag na popis
Tri servos aktivna tipa stroja za spajanje žice

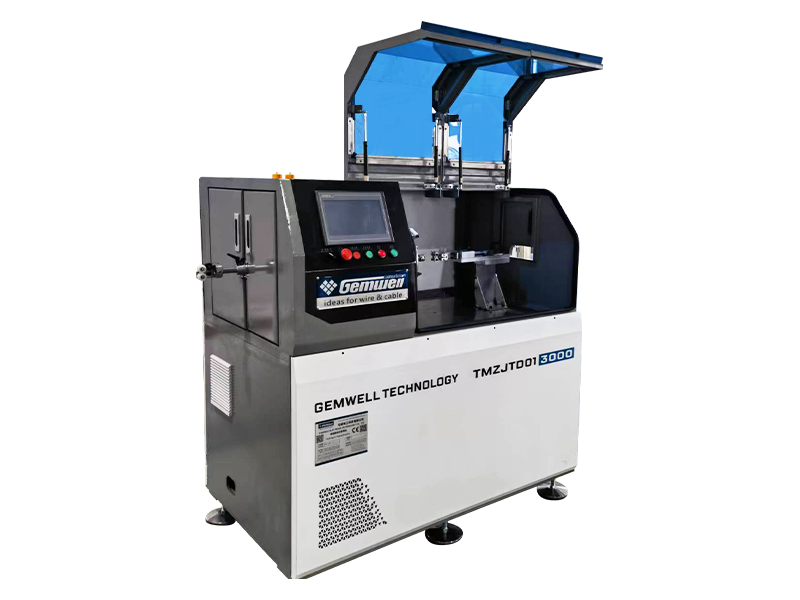

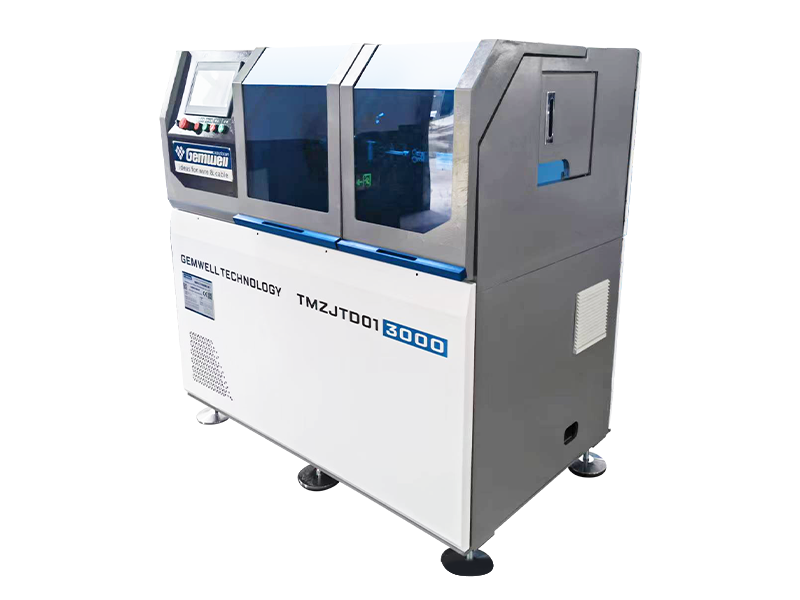

Tri servo aktivna tipa stroja za lijepljenje ultra-fine žice

Ultra-fine žice se koriste u raznim područjima, kao što su mobilni telefoni, prijenosna računala, iPad, medicinski, vojni, zrakoplovni, mikro-koaksijalni vodovi itd.. Žice sa specifikacijom AWG36 ili više imaju karakteristike malog promjera vodiča, male vlačne čvrstoće i uske širine materijala za omatanje. Prilikom izvođenja proizvodnje omatanja i omatanja materijala trake na vanjsku površinu materijala vodiča, postupak omatanja zahtijeva izuzetno nisku napetost omatanja. Stabilnost nagiba trake, napetosti trake, napetosti žice jezgre uvelike pridonosi kvalifikaciji impedancije kabela, prigušenja, povratnog gubitka i nekih drugih pokazatelja ispitivanja. Strojevi za omatanje s poželjnim učinkom ne samo da mogu proizvesti visokokvalitetnu Ultra-finu žicu, već i postići veće proizvodne prinose, određujući tako razinu tržišnog pozicioniranja i tržišnu konkurentnost proizvođača žice. Tijekom proteklih 20 godina, GEMWELL je bio posvećen istraživanju i inovacijama strojeva za omatanje. Kroz stalna poboljšanja i nadogradnje, GEMWELL Three Servos Active Type Machine Taping Machine for Ultra-Fine Wire postao je bolji izbor za zamjenu tradicionalnih modela i procesa strojeva za omatanje. Sljedeća konfiguracija je za standardno postavljanje dviju glava za snimanje. Korisnici mogu povećati ili smanjiti broj glava za omatanje u skladu s različitim procesima proizvodnje kabela. Specifikacije i tipovi navlake, otplate i osovine također se mogu prilagoditi i modificirati u skladu s različitim specifikacijama promjera žice.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Stroj za snimanje s tri servo aktivna tipa za podatkovni kabel nove energije
Product Details

KOMPONENTE

● Ø300 postolje za isplatu snage 1 jedinica
● Stalak za zatezanje 1 jedinica

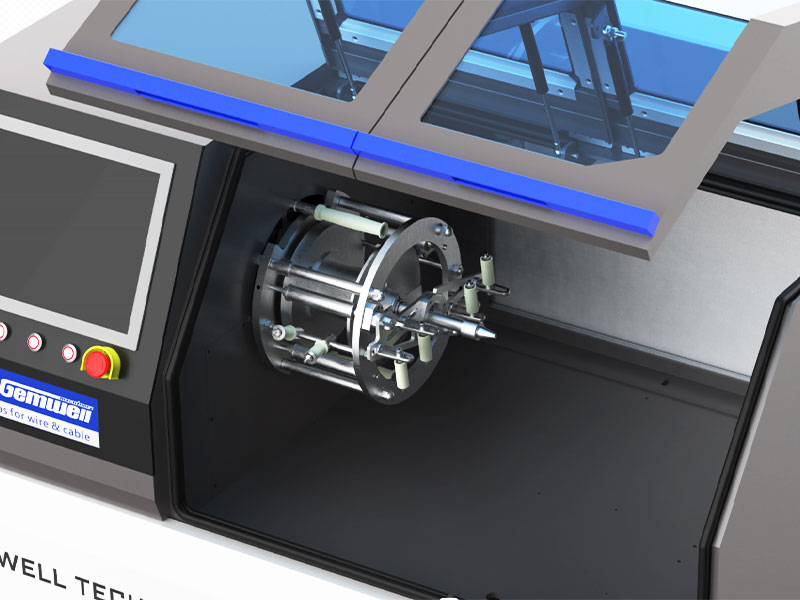

● Tri servo pogonska glava za omatanje 1 1 jedinica
● Stroj za omatanje s tri servo pogona glava za vrpcu 2 1 jedinica
● Ø300 kotač s remenom, 1 jedinica
● Spark Tester 1 jedinica
● Stroj za namatanje Ø300 osovine 1 jedinica
● Kontrolni sustav 1 jedinica


TEHNIČKE SPECIFIKACIJE

Vrsta strukture Stroj za omatanje s tri servo kontrolera aktivnog tipa konstantne napetosti/stroj za omatanje s napajanjem (br. patenta 202122403949.4A)
Prikladna vrsta žice Prikladno za prijenosne vodove velike brzine, koaksijalne vodove, kontrolne vodove, specijalne kabele i drugu okruglu žicu za namatanje i traku za omatanje.
Primjenjivi materijali AL, MILAR, BAKRENA FOLIJA, PTFE itd.
Primjenjivi promjer žice Optimalni raspon: Ø0,2-1,5 mm
Specifikacija proizvoda Optimalni raspon: Ø0,3-2,0 mm
Maksimalna brzina MAX2500RPM (bez opterećenja), stvarna brzina pokretanja postavljena je prema zahtjevima žice
Raspon brzine žice 0,5-10m/min, raspon brzine je različit ovisno o vrsti žice.
Vanjski promjer koluta trake Optimalni raspon:Ø100*100
Širina trake 1,5-15 mm
Unutarnji promjer koluta trake 25.4
Korak za omatanje 0,5-10mm, podešavanje programa
Raspon napetosti 0,5N-30N/50g-3000g
Snaga glavnog motora Servo motor od 1.8KW
Snaga snimanja 1.3KW servo motor
Napetost trake za omatanje 0,4KW servo motor
Snaga preuzimanja 400 kotača s remenom, 0,4 KW servo motor
Isplatna snaga Motor reduktor 0.4KW
Snaga preuzimanja 0.8KW servo motor
Snaga pomaka namota 0,4KW servo kontroler kretanja
Duljina trake 300 mm, bez rezanja žice prilikom promjene namotaja
Pregled trake Automatsko isključivanje kada se vrpca skoro iscrpi i prekine.
Kalup za omatanje trakom Unutarnji kalup trake pričvršćen je na središnju cijev, a vanjski kalup kotačića za vođenje žice pričvršćen je na cijev za pohranu trake. Oba kalupa su rastezljiva i pomična.
Točnost omatanja trake Tolerancija nagiba:± 1%, tolerancija napetosti:± 1%.
Stopa preklapanja 0-80%, postavka programa
Upravljanje formulama Digitalna proizvodnja, napetost, vanjski promjer, korak, S/Z, udaljenost reda, tlak zraka i drugi podaci mogu se pohraniti u PLC.
Podešavanje napetosti Zatezni elementi trake za omatanje/isplate/preuzimanja/omatanja su servo motori, SOP proces je pohranjen u PLC-u.
Sigurnosna zaštita U skladu s CE standardom, s automatskim otkrivanjem i predviđanjem temperature/vibracije/buke/tlaka.




ZNAČAJKE PROIZVODA

● Visoka produktivnost: Rotirajuće tijelo je statički uravnoteženo i dinamički uravnoteženo za testiranje i korekciju. Dok radi, stroj ima slabu vibraciju i tih glas. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom. Ima visoku proizvodnu učinkovitost i isplativost.

● Stabilna napetost: Tri servo motora daju snagu za preciznu kontrolu kretanja rotirajućeg okvira, ladice za materijal trake i zateznog plesača.

Eliminiraju se različiti čimbenici utjecaja kao što su promjene u promjeru matičnog kalema ili jastučića i otpor vjetra, što rezultira stabilnom napetosti.

● Precizan ton: Uzimajući glavni stub kao referentnu točku kretanja,  glavni stub i svaki rotirajući okvir usvajaju servo kontroler kretanja za preciznu međusobno blokiranu kontrolu kretanja tako da se točan korak omatanja može postići pri bilo kojoj brzini.

● Ušteda rada: Uređaj za stezanje ugrađen je na kraju ulaza žice svake glave za omatanje. Sila stezanja može se podesiti bez oštećenja žice; žica se može povući u obrnutom smjeru; Upravljanje načinom konfiguracije, dohvaćanje SOP formule jednim klikom, priprema pokretanja jednim klikom i pokretanje jednim klikom; Zaustavljanje i isključivanje kada je traka prekinuta/završena/odmjerena, inteligentna kontrola, ušteda radne snage.

● Niska stopa neuspjeha: bez kolektorskog prstena, bez ugljene četke, osim redovite zamjene habajućih dijelova - valjak za vođenje trake, niska stopa kvarova.

● Jednostavno održavanje: Korištenje kontrole sabirnice Profinet, brz prijenos signala, niske smetnje, mogućnost daljinskog otkrivanja greške. Rješavanje problema i održavanje dostupni su bez obzira na to da se stroj nalazi u bilo kojoj zemlji na svijetu, sve dok postoji komunikacijska mreža, tada se mogu pružiti brze usluge daljinskog održavanja.
