Servo Spit Active Type Stroj za spajanje žice

Servo Spit Aktivni tip stroja za snimanje signalne žice paralelnog para

S popularizacijom 5G, interneta stvari, umjetne inteligencije, mobilnih uređaja s novom energijom, VR/AR, podatkovnih centara itd., potražnja za kabelima za prijenos velike brzine brzo je porasla, najavljujući dolazak nove ere digitalne ekonomije. Posljedično, dolazi do značajnog porasta u izgradnji velikih podatkovnih centara i potražnje za Ethernet priključcima velike propusnosti od strane dobavljača oblaka, kao što su 100GbE, 200GbE, 400GbE, pa čak i 800GbE u budućnosti. o olakšati prijenos podataka između mrežnih sklopki i drugih mrežnih uređaja (kao što su poslužitelji ili pretvarači medija) s ovim Ethernet priključcima velike propusnosti, pojavili su se kabelski priključci kao što su SAS, Mini-SAS, SFP, SFP, SFP28 i QSFP. Center Rotary Wrapping ključni je postupak u procesu proizvodnje žice za žicu za prijenos podataka konektora Ethernet porta. Materijal za omatanje omotan je oko dvije žice s izoliranom jezgrom i žice za uzemljenje u paralelnoj strukturi pri visokoj brzini rada stroja za snimanje. Stabilnost procesa omatanja izravno utječe na impedanciju, prigušenje, povratni gubitak, preslušavanje i druge pokazatelje konačnog kabelskog proizvoda. Stroj za omatanje visokih performansi ne samo da omogućuje proizvodnju visokofrekventnih kabela za prijenos velike brzine, već također poboljšava proizvodni prinos, čime se određuje tržišna pozicija i konkurentnost proizvođača kabela. Posljednjih 20 godina GEMWELL je posvećen istraživanju i inovacijama strojeva za omatanje. Kroz stalna poboljšanja i nadogradnje, GEMWELL Servo Spit Active Type Taping Machine za signalnu žicu s paralelnim parom postao je bolji izbor za proces omatanja mnogih vodećih tvrtki u području kabela za prijenos signala velike brzine. Sljedeća konfiguracija je za standardnu ​​postavku s tri glave za snimanje, korisnici mogu povećati ili smanjiti broj glava za snimanje prema različitim procesima. Specifikacije i vrste hvatanja, otplate i vitla također se mogu prilagoditi na temelju specifikacija promjera.

Upit +
PREV：Servo Spit aktivni tip stroja za lijepljenje ultra-fine žice
SLJEDEĆI：Nema sljedećeg proizvoda
Product Details

KOMPONENTE

● Ø500 otplatni stalak za strujnu jezgru 2 jedinice
● Ø300 snage bakrene žice stalak za isplatu 2 jedinice

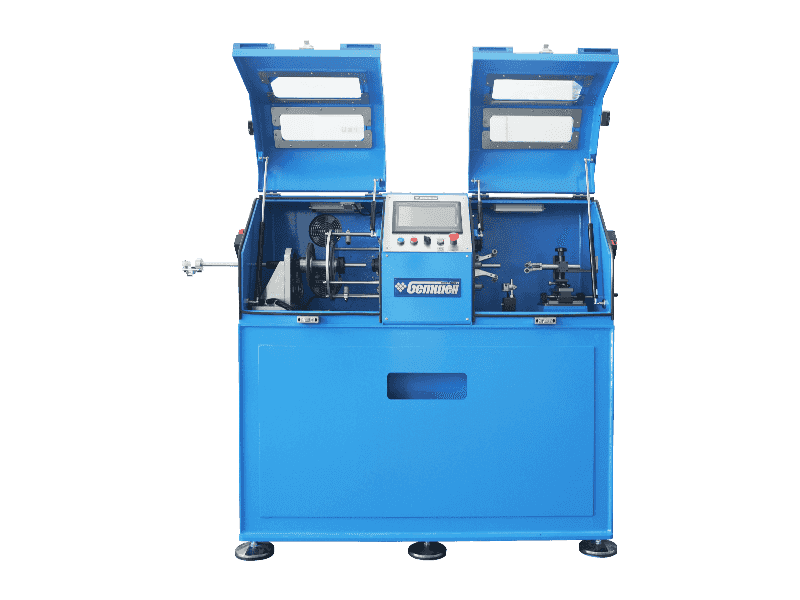

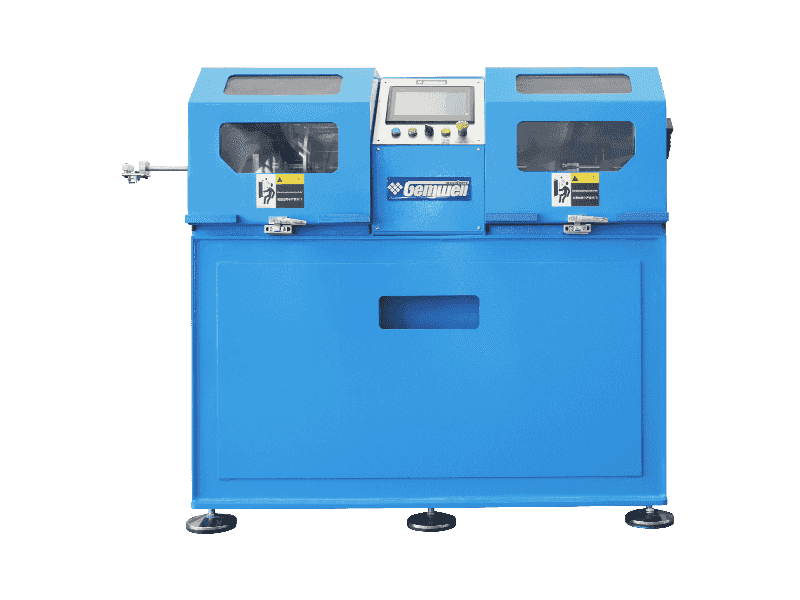

● Aktivni stroj za omatanje pljuvačke, glava za vrpcu 1 1 jedinica
● Stroj za uzdužno omatanje 1 jedinica
● Aktivni stroj za omatanje s pljuvačkom, glava za vrpcu 2 1 jedinica
● Aktivni stroj za omatanje pljuvačke, glava za vrpcu 3 1 jedinica

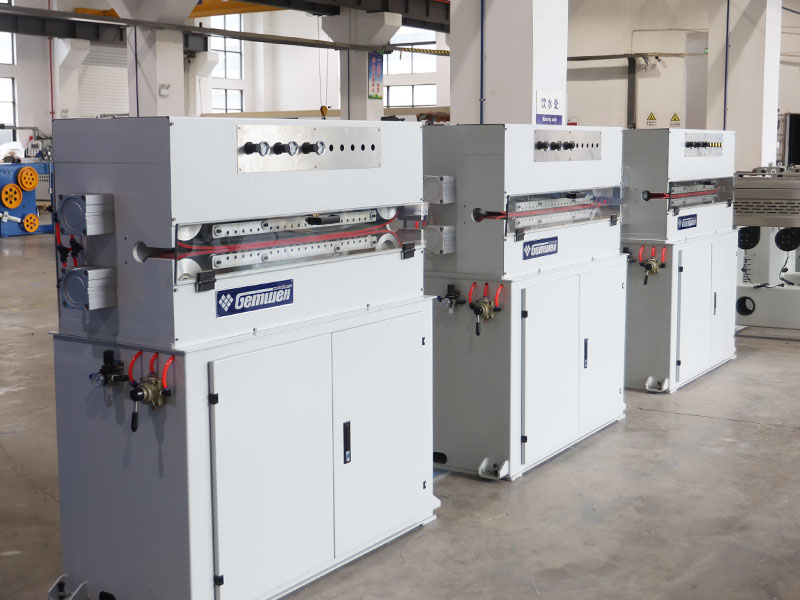

● Teleskopska pećnica 1 jedinica
● Pneumatska cijev za prisilno hlađenje    1 jedinica
● Ø400 pogonski kotač s remenom, 1 jedinica
● Stroj za namatanje s pogonskom osovinom Ø500 1 jedinica
● Mjerač promjera 1 jedinica
● Inkjet pisač 1 jedinica
● Kontrolni sustav 1 jedinica


TEHNIČKE SPECIFIKACIJE

Vrsta strukture Stroj za omatanje s dvostrukim kotačićem s dvostrukim kotačićem s šiljkom s konstantnom napetosti/aktivni stroj za omatanje (Patent br. CN114649118A)
Prikladna vrsta žice Uglavnom se koristi za MINI-SAS, QSFP paralelne parove linija za prijenos signala velike brzine, također za podatkovne linije, kontrolne linije, posebne kabele i drugo omatanje žica.
Primjenjivi materijali AL, MILAR, BAKRENA FOLIJA, PTFE itd.
Primjenjivi promjer žice Optimalni raspon: Ø0,2-1,5 mm
Specifikacija proizvoda Optimalni raspon: Ø0,25*0,50-1,6*3,0 mm
Maksimalna brzina MAX3500RPM (bez opterećenja), stvarna brzina pokretanja postavljena je prema zahtjevima žice
Raspon brzine žice 1-25m/min, raspon brzine je različit ovisno o vrsti žice.
Vanjski promjer koluta trake Optimalni raspon:Ø180*100
Širina trake 1,5-15 mm
Unutarnji promjer koluta trake 30/50.8/76 univerzalni
Korak za omatanje 2-30mm, podešavanje programa
Raspon napetosti 1N-30N/100g-3000g
Snaga glavnog motora Servo motor od 4,4 KW
Snaga snimanja 0,2KW servo motor
Napetost trake za omatanje 1.8KW servo motor
Snaga preuzimanja 0,4KW servo motor zupčanika
Isplatna snaga Motor reduktor 0.4KW
Snaga preuzimanja 0.4KW servo motor
Snaga pomaka namota 0,4KW servo kontroler kretanja
Duljina trake 1 kolut 3 koluta, bez rezanja žice prilikom mijenjanja koluta
Pregled trake Automatsko isključivanje kada se vrpca skoro iscrpi i prekine.
Kalup za omatanje trakom Unutarnji kalup trake pričvršćen je na središnju cijev, a vanjski kalup kotačića za vođenje žice pričvršćen je na cijev za pohranu trake. Oba kalupa su rastezljiva i pomična.
Točnost omatanja trake Tolerancija nagiba:± 1%, tolerancija napetosti:± 1%.
Stopa preklapanja 0-80%, postavka programa
Upravljanje formulama Digitalna proizvodnja, napetost, vanjski promjer, korak, S/Z, udaljenost reda, tlak zraka i drugi podaci mogu se pohraniti u PLC.
Podešavanje napetosti Zatezni elementi trake za omatanje/isplate/preuzimanja/omatanja su servo motori, SOP proces pohranjen je u PLC-u.

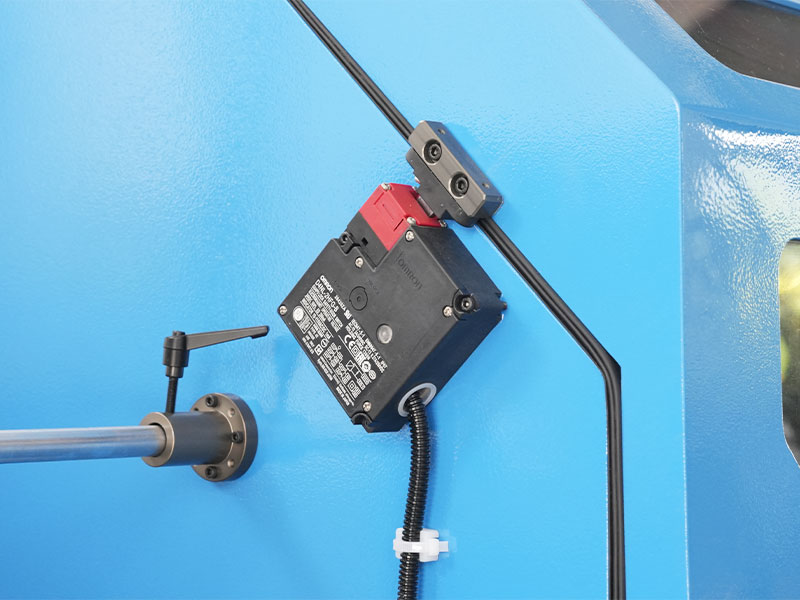

Sigurnosna zaštita U skladu s CE standardima, s automatskim otkrivanjem i predviđanjem temperature/vibracija/buke/tlaka.




ZNAČAJKE PROIZVODA

● Visoka produktivnost: Rotirajuće tijelo je statički uravnoteženo i dinamički uravnoteženo za testiranje i korekciju. Kada radi, stroj ima slabu vibraciju i tih glas. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom. Ima visoku proizvodnu učinkovitost i isplativost.

● Stabilna napetost: Valjak s dvostrukim kotačićem koristi se za izvlačenje trake iz namotaja ravnomjernom brzinom kako bi se uklonile promjene napetosti uzrokovane promjenama vanjskog promjera ladice za traku. Napetost omatanja postiže se kontrolom vanjskog promjera gotovog kabela, odnosno što je veća napetost, manji je vanjski promjer; što je manja napetost, to je veći vanjski promjer. Nakon valjka s dvostrukim kotačićem, traka prolazi samo kroz dva valjka za rezanje koji su vrlo blizu središnje osi rotacije da bi se omotala izravno na žicu. Stoga se mogu eliminirati različiti utjecajni čimbenici kao što su centrifugalna sila i otpor vjetra, što rezultira stabilnom napetosti.

● Precizan ton: Uzimajući glavni stub kao referentnu točku kretanja,  glavni stub i svaki rotirajući okvir usvajaju servo kontroler kretanja za preciznu međusobno blokiranu kontrolu kretanja tako da se točan korak omatanja može postići pri bilo kojoj brzini.

● Ušteda rada: Uređaj za stezanje ugrađen je na kraju ulaza žice svake glave za omatanje. Sila stezanja može se podesiti bez oštećenja žice; žica se može povući u obrnutom smjeru; Upravljanje načinom konfiguracije, dohvaćanje SOP formule jednim klikom, priprema pokretanja jednim klikom i pokretanje jednim klikom; Zaustavljanje i isključivanje kada je traka prekinuta/završena/odmjerena, inteligentna kontrola, ušteda radne snage.

● Niska stopa neuspjeha: bez kolektorskog prstena, bez ugljene četke, osim redovite zamjene habajućih dijelova - valjak za vođenje trake, niska stopa kvarova.

● Jednostavno održavanje: Korištenje kontrole sabirnice Profinet, brz prijenos signala, niske smetnje, mogućnost daljinskog otkrivanja greške. Rješavanje problema i održavanje dostupni su bez obzira na to da se stroj nalazi u bilo kojoj zemlji na svijetu, sve dok postoji komunikacijska mreža, tada se mogu pružiti brze usluge daljinskog održavanja.
