Koji su glavni dijelovi stroja za ekstrudiranje? znate li

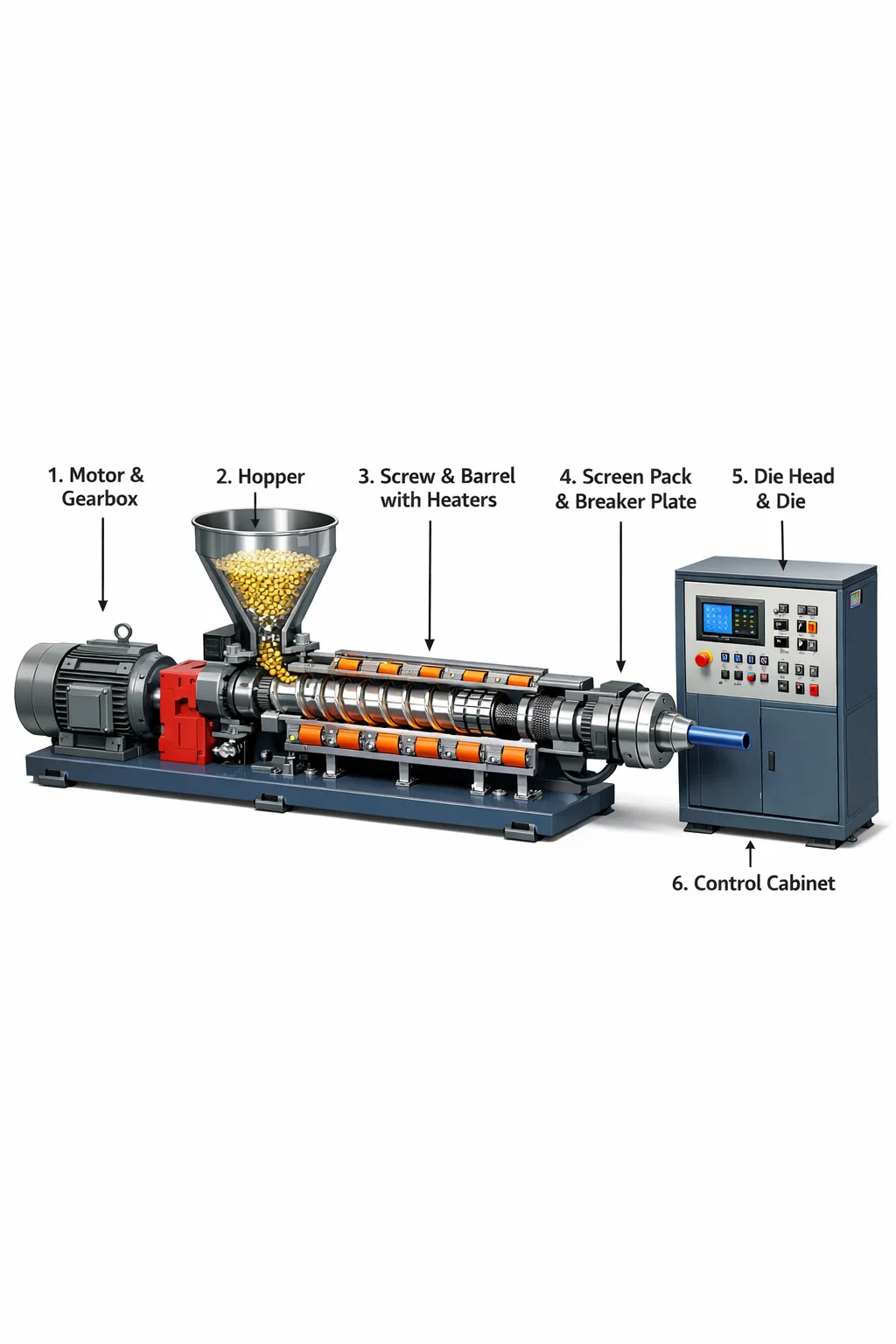

Iako je an stroj za ekstrudiranje izgleda kao glomazan, teški metalni ormar, njegova unutarnja struktura je vrlo sofisticirana. Možemo ga zamisliti kao "pregrijanu pumpu za miješanje", koja se uglavnom sastoji od sljedećih osnovnih dijelova:

1. Srce snage: motor i mjenjač

Ovo je izvor "snage" stroja.
Motor: Omogućuje rotacijsku snagu, poput motora električnog ventilatora.
Mjenjač: Motor se vrti vrlo brzo, ali ekstruder treba "sporu i postojanu" snagu. Mjenjač smanjuje brzinu vrtnje dok pojačava silu za pokretanje teškog vijka.

2. Područje hranjenja: spremnik

Ovo su "usta" stroja.
Ovo je spremnik u obliku lijevka postavljen na vrhu stroja. U njega sipate plastične kuglice, prah ili metalne komadiće koji će kroz lijevak pasti u stroj.

3. Radionica obrade: vijak i bačva

Ovo je najbitniji dio ekstrudera.
Bačva: Debela, duga metalna cijev koja okružuje vijak i može izdržati ekstremno visok pritisak.
Vijak: ogroman spiralni dio koji leži unutar cijevi. Kada se okreće, gura sirovine naprijed poput vijka.
Grijači: Prstenovi grijaćih elemenata pričvršćeni na vanjsku stranu cijevi. Oni zagrijavaju bačvu, dopuštajući da se sirovine unutar nje postupno tope u "kašu" tijekom procesa guranja.

4. Zaštitna barijera: paket zaslona i ploča za razbijanje

Nakon što se sirovine rastope u "kašu", moraju proći kroz barijeru prije nego što iscure.
Prekidna ploča: čelična ploča s mnogo malih rupa koja transformira turbulentni tok tekućine u ravnomjeran tok.
Paket sita: smješten tijesno uz lomičnu ploču, filtrira sve neotopljene komade ili prašinu iz sirovina, osiguravajući čist izlaz.

5. Kalup: Die Head & Die

Ovo je "kalup" koji određuje oblik gotovog proizvoda.
Filtrirana sirovina se gura u sam prednji dio stroja.
Glava matrice je spojni dio, a matrica je ispust specifičnog oblika. Sirovi materijal se snažno istiskuje iz ovog otvora, trenutno se pretvarajući u oblik cijevi, ploča ili profila.

6. Kontrolni centar: Električni upravljački ormarić (kontrolni sustav)

Ovo je "mozak" stroja.
Ima mnogo gumba, prekidača ili zaslona osjetljivih na dodir koji se koriste za podešavanje koji dio bačve treba zagrijati i koliko brzo se vijak treba okretati. Operater ovdje daje naredbe kako bi osigurao da cijeli ekstruder ispravno radi.
