Za Twinax kabele u AI poslužiteljima, snižavanje efektivne Dk izolacije (zrak ≈1, FEP≈2,1) ključno je za smanjenje visokofrekventnog gubitka, zakrivljenosti i nestabilnosti impedancije. Kako bi se to postiglo, razvijeno je pet pristupa jeftinoj proizvodnji.
| Izgradnja | Vrsta dielektrika | Ključne prednosti | Glavna ograničenja | Glavne brzine prijenosa podataka | ||||||||||
| EPTFE omotač | Mikroporozni omotač | Najniži uneseni gubitak | Visoki troškovi materijala i postupka | 448G | ||||||||||
| Dual FEP ekstruzija | Dvoslojna čvrsta FEP izolacija | Zrelo, mehanički robusno | Relativno veće prigušenje | ≤224G | ||||||||||
| Koekstruzija s dva vodiča | Monolitni čvrsti dielektrik | Izuzetno nizak intrapair skew | Visoki gubici zbog čvrstog dielektrika | Do 224G (kratka udaljenost) | ||||||||||
| Fizički pjenasti FEP | Mikro pjena zatvorenih ćelija | Niski gubici i dokazano | Skupa oprema za pjenjenje; izvedba odstupanja pod savijanjem | 224G ~ 448G | ||||||||||
| Jezgra uzdužnog zračnog raspora (Lotus-Root). | Uzdužni zračni kanali | Usklađuje učinak i cijenu | Ograničena otpornost na drobljenje | 448G |
Rješenje konstrukcije EPTFE trake
Hijerarhijska struktura
crvena ：Signalni vodiči (posrebreni bakar / legura bakra)
Sivo ：Unutarnja nepjenasta (čvrsta) FEP primarna izolacija
Svijetlo plava ：Glavno EPTFE omotano izolacijsko tijelo
Tamnoplava ：Vanjska zaštitna traka/zaštitni slojevi (Cu-folija, Al-folija i druge strukturne komponente)
Mali crveni krugovi sa strane ：Struktura žice za uzemljenje/odvod
1. Princip procesa
EPTFE traka se namotava na vodič pod kontroliranom napetosti i preklapanjem. Zrak zarobljen unutar njegove mikroporozne strukture daje nisku efektivnu Dk od ≈1,4–1,6."
2.Ključne prednosti
Ova konstrukcija nudi ultra-niske dielektrične gubitke, vrlo niske unesene gubitke, otpornost na visoke temperature i efektivni Dk blizak onom zraka.
3. Prijave
448G/800G ultrabrzi Twinax, veze velike brzine na dugim udaljenostima i interkonekcije vrhunskih računala kritične za IL.

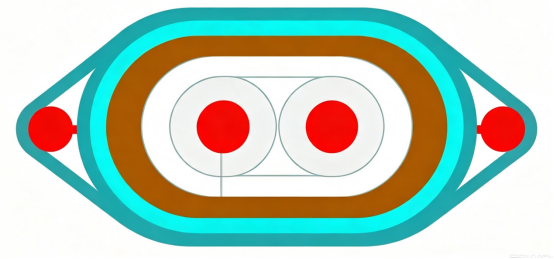

Dvoslojna FEP ekstruziona otopina
Strukturno slojevitost (iznutra prema van)
Dva signalna vodiča od posrebrenog bakra ili bakrene legure.
Unutarnji sloj : Čvrsta FEP primarna izolacija, jednožilna ekstrudirana.
Vanjski sloj : Uobičajeni FEP plašt, koekstrudiran preko oba vodiča.
Žice za uzemljenje s obje strane sklopa.
1. Princip procesa
Ekstruzija u dva koraka: čvrsti FEP prvo se ekstrudira preko svakog vodiča pojedinačno, zatim se dvije izolirane jezgre postavljaju jedna uz drugu i istiskuju se preko vanjskog FEP sloja, tvoreći dvoslojnu čvrstu fluoroplastičnu izolaciju.
2.Prednosti
Stabilne dimenzije, izvrsna kemijska otpornost i mehanička čvrstoća, zreo proces s visokim prinosom.
3. Scenariji primjene
Do 224G kabeli srednjeg/kratkog dometa velike brzine; industrijske visokotemperaturne interkonekcije velike brzine; umjerene cijene opće namjene diferencijalne veze velike brzine.

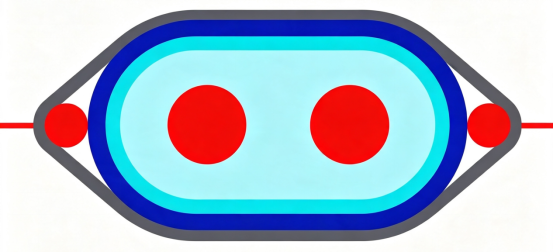

Koekstruzija s dvostrukim vodičem (monolitna)
Strukturno slojevitost (iznutra prema van):
Dva paralelna signalna vodiča
Jednoprolazni ekstrudirani monolitni čvrsti FEP/PFA dielektrik preko oba vodiča, s tankom vanjskom zaštitnom trakom.
Žice za uzemljenje postavljene s obje strane
1. Princip procesa
Posebno dizajnirana eliptična dvožilna matrica omogućuje ekstruziju u jednom prolazu, ugrađujući oba vodiča u zajednički dielektrik i zaključavajući njihov središnji korak tijekom ekstruzije.
2.Prednosti
Konzistencija uskog razmaka između vodiča daje izuzetno nisko nagib unutar para; manje procesnih koraka i niža cijena od dvostupanjske FEP ekstruzije; izvrsna ujednačenost impedancije.
3. Scenariji primjene
Kabeli velike brzine kratkog dometa, PCB međuspoji, veze na stražnjoj ploči i male zakrivljene veze unutar para.

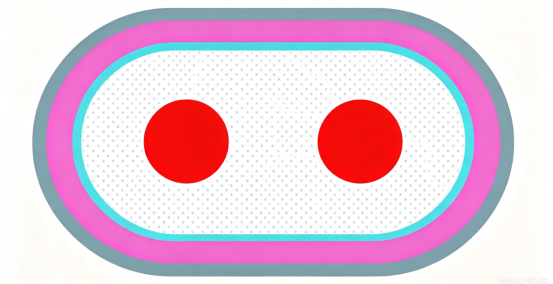

Fizički pjenasti FEP
Strukturno slojevitost (iznutra prema van):
Dvostruki signalni vodiči
Mikroćelijska FEP izolacija.
Čvrsta vanjska obloga od FEP-a.
1. Princip procesa
Tijekom ekstruzije, dušik pod visokim tlakom ubrizgava se u rastaljeni FEP, stvarajući mikropraznine zatvorenih stanica koje razrjeđuju dielektrik zrakom i smanjuju ukupni Dk.
2.Prednosti
Niži Dk i prigušenje od čvrstog FEP-a; kontrolirana impedancija.
3. Prijave
Kabeli velike brzine 224G–448G podatkovnog centra za srednji do veliki domet
međusobno povezuje.

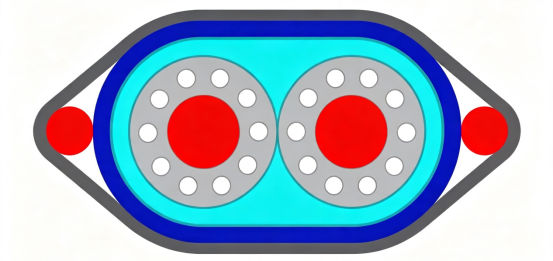

Struktura šupljine korijena lotosa
Strukturno slojevitost (iznutra prema van)
Dva signalna vodiča
Cirkumferentni uzdužni prazni kanali oko vodiča (kontinuirane zračne šupljine duž duljine kabela, poput rupa od lotosovog korijena).
Vanjska čvrsta FEP izolacija
Žice za bočno pozicioniranje
1. Princip procesa
Matrica s korijenom lotosa stvara kontinuirane zračne kanale (međusobno povezane) za niski Dk, povećavajući učinkovitost – za razliku od pjenastih FEP zatvorenih šupljina ćelija.
2.Prednosti
Manja promjena impedancije savijanja u odnosu na fizičku pjenu pri istom gubitku; niža cijena; odličan HF SI; nema visokotlačne opreme za pjenjenje.
3. Prijave
PCIe 6.0, 448G bakreni kabeli velike brzine sljedeće generacije – rješenje u nastajanju za računalne poslužitelje.
Osnažite svoju proizvodnu liniju mogućnošću istinske brze proizvodnje kabela.
Kliknite donju poveznicu kako biste zatražili prilagođeno rješenje opreme. ↓
TWINAXIJALNI BAKRENI KABEL VELIKE BRZINE

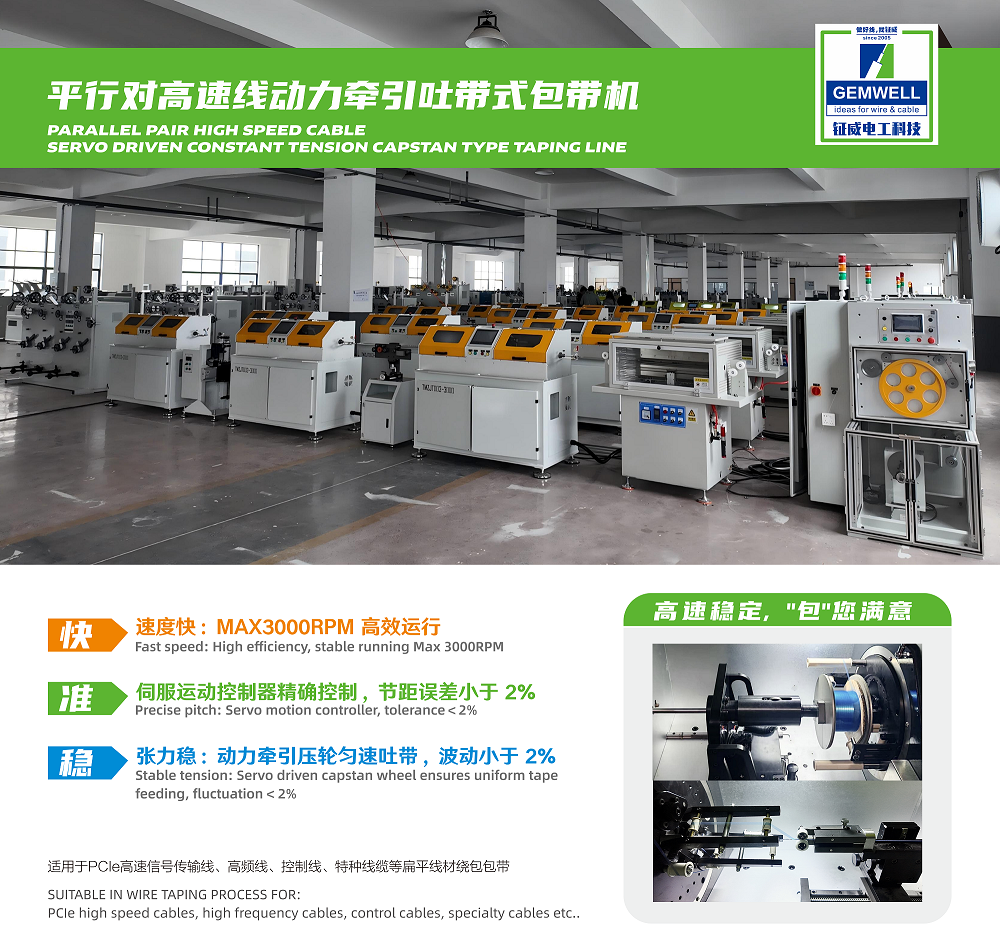

SERVO POGONSKA LINIJA ZA VRTANJE SA STALNOM NAPETOM - TIP CAPSTAN
Servo kontrolirani stroj za omatanje trake sa stabilnom napetosti podržava folije i PTFE traku za jednoliku zaštitu i impedanciju
stabilnost.

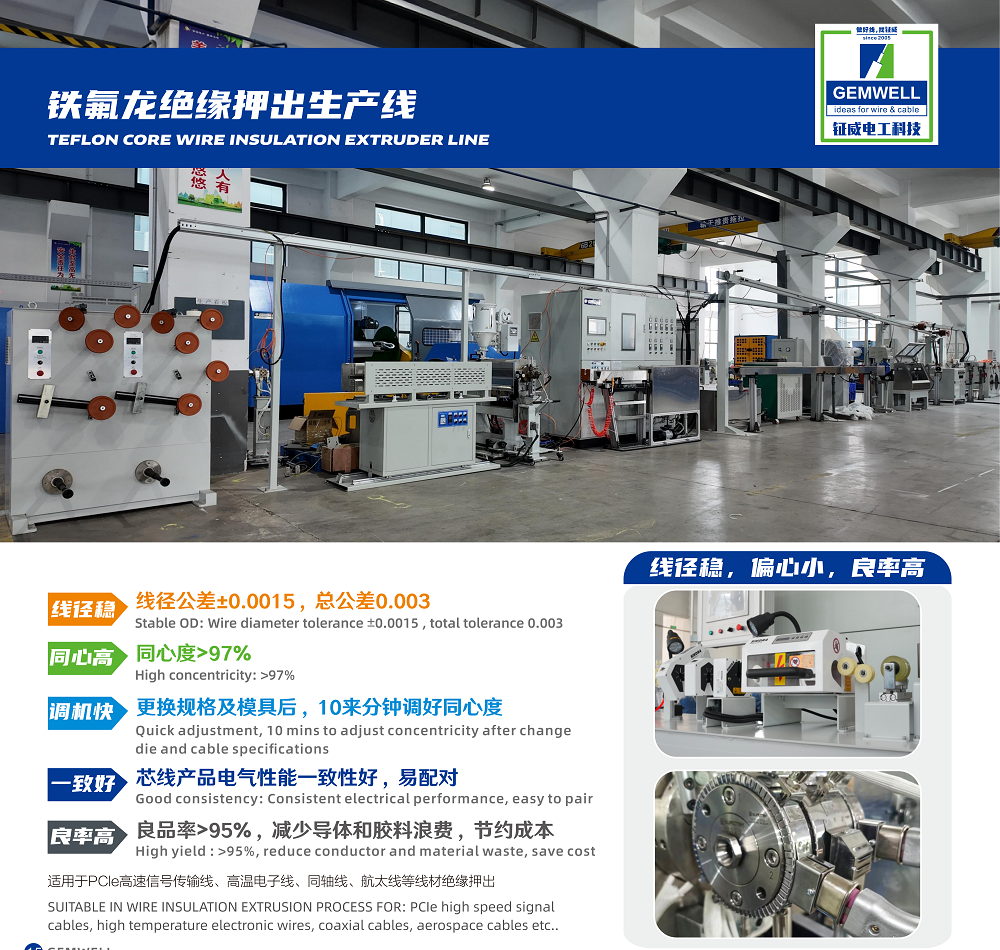

LINIJA ZA EKSTRUDER IZOLACIJE ŽICE TEFLON CORE
Precizno ekstrudirana FEP/PFA izolacija smanjuje Dk i visokofrekventni gubitak, osiguravajući integritet signala.

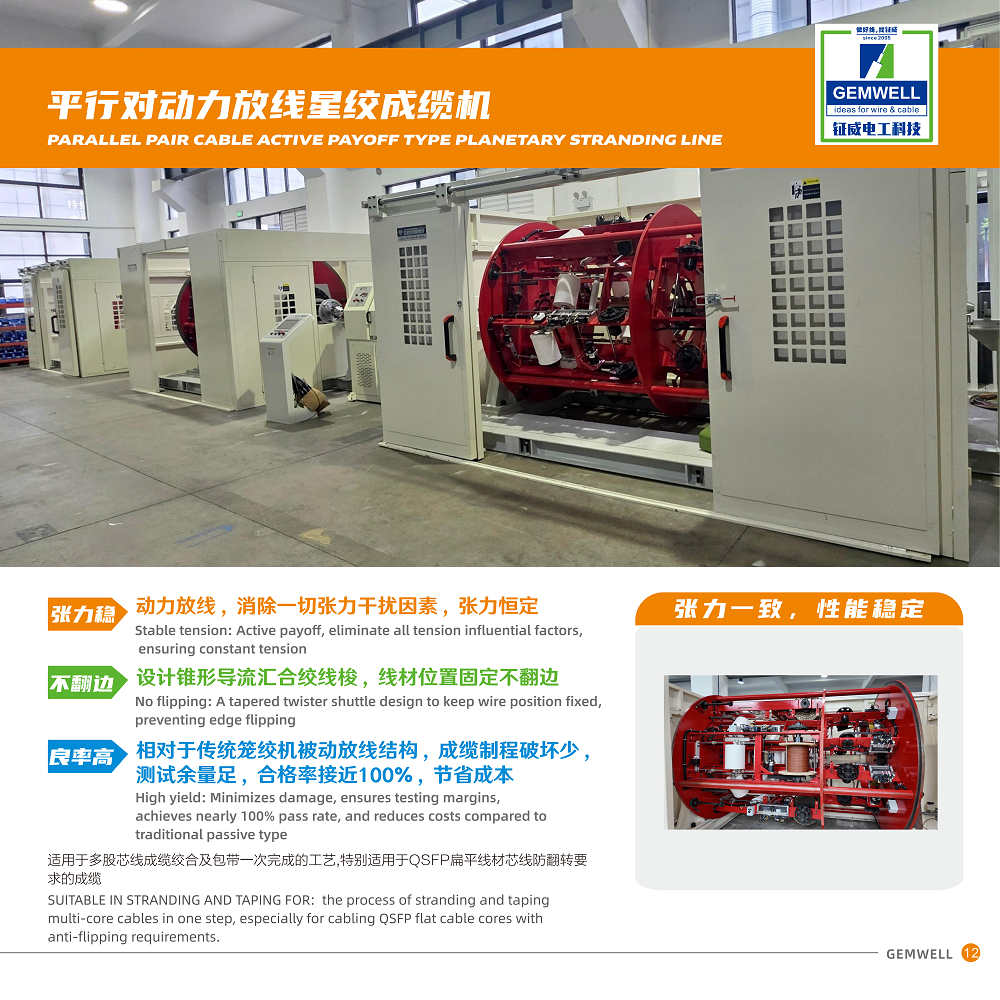

AI KABEL VELIKE BRZINE PARALELNI PAR KABEL AKTIVNI PAYOFF TIP PLANETARNO NASUĐIVANJE
