FEP/PFA/ETFE/PEEK/PA Linija za ekstrudiranje visokotemperaturne izolacije jezgre Manufacturers

Natrag na popis
Linija za ekstruziju izolacije žice pri visokim temperaturama

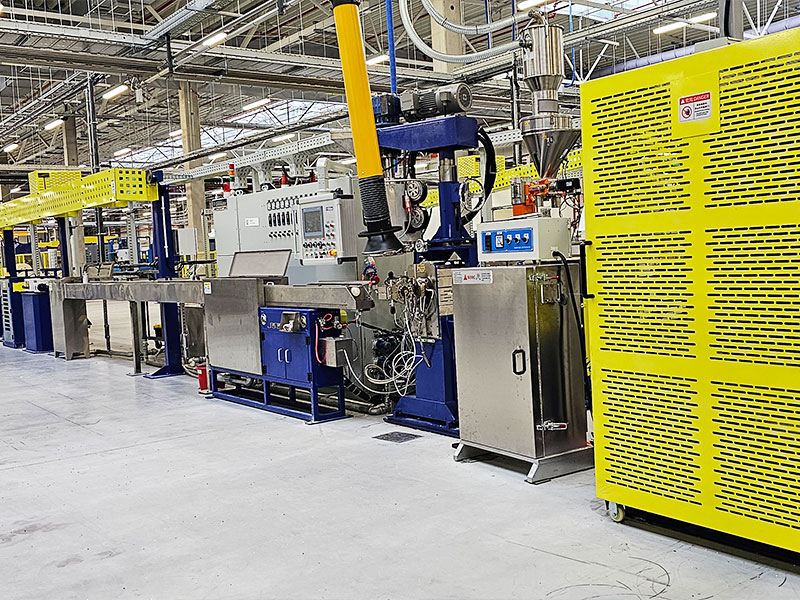

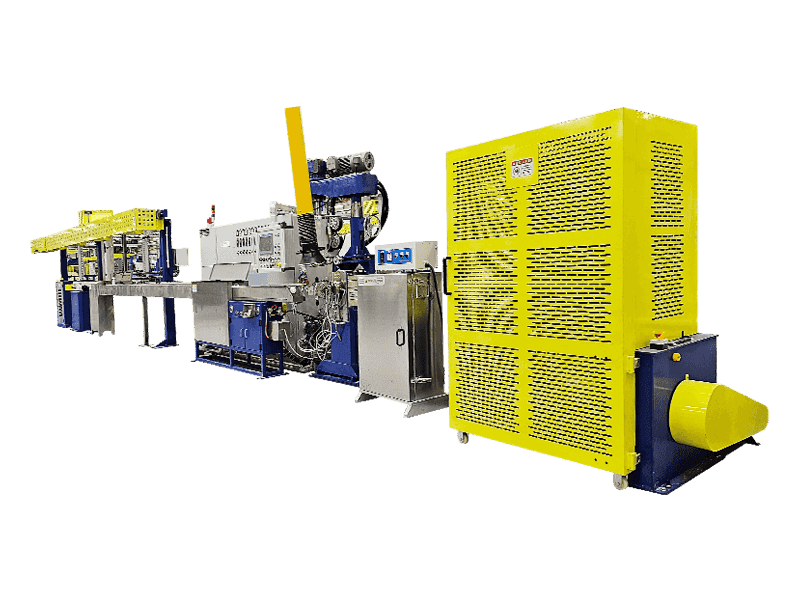

FEP/PFA/ETFE/PEEK/PA Linija za ekstrudiranje visokotemperaturne izolacije jezgre

FEP/PFA/ETFE/PEEK/PA visokotemperaturna linija za ekstruziju izolacije jezgre je nestandardizirana oprema s prilagodbom. Glavni model je općenito 20-50 mm. Prikladan je za ekstruziju izolacije žice elektroničkih žica, signalnih žica, žica za visoke temperature, itd. Gornji materijali vrlo su korozivni za ugljični čelik. Vijčana cijev glavnog stroja ne može se izraditi od uobičajenih vijčanih cijevi. Općenito, izrađen je od kineskog GH113 materijala, koji ima izvrsnu otpornost na koroziju, nisku cijenu, ali s niskom čvrstoćom, slabom otpornošću na trošenje i slabom izdržljivošću; Također se može koristiti Inconel bačva za centrifugalno lijevanje s Hastelloy C276 vijkom, koji ima poželjnu otpornost na koroziju i habanje uz izuzetno visoku cijenu. Budući da je teflon kristalni materijal, topi se odmah kada dosegne temperaturu tališta uz dobru fluidnost i svojstva niske otpornosti. Međutim, lako se kristalizira kada naiđe na hladne uvjete i ima lošu fluidnost. Stoga je učinak očuvanja topline glavnog ekstrudera vrlo važan i mora se osigurati da temperatura ostane na 400°C. U uvjetima visoke temperature, temperatura svih dijelova gdje materijal teče kontrolira se unutar ±1-2°C kako bi se održalo dobro stanje taljenja i fluidnost teflona. Izvrsni visokotemperaturni ekstruderi s teflonskom jezgrom izolirani žicom imaju sljedeće karakteristike: puž je otporan na koroziju i habanje, ima dobro očuvanje topline, točnu kontrolu temperature, dobru fluidnost kanala glave stroja bez tragova zatvaranja kalupa, visoku koncentričnost glave stroja, stabilnu i malu toleranciju promjera žice, glatku površinu žice bez čestica i stabilnu isplatu i preuzimanje napetost. Naša tvrtka može podržati personaliziranu prilagodbu prema potrebama korisnika. Što se tiče hardvera, možemo ponuditi različite modele i marke osnovnih dodataka među kojima korisnici mogu izabrati. Što se tiče softvera za električnu kontrolu, također možemo pružiti ekonomične i praktične ili napredne metode električne kontrole. Zbog različitih ukupnih konfiguracija, cijena ovog stroja također jako varira. Stoga je glavni čimbenik koji određuje cijenu ovog stroja pozicioniranje na razini konfiguracije proizvoda korisnika. Osim toga, budući da je ovaj proizvod nestandardizirana prilagođena oprema s malom serijom proizvodnje, potrebno je dulje razdoblje za projektiranje, proizvodnju, instalaciju i otklanjanje pogrešaka. Korisnici moraju rezervirati dovoljno ciklusa nabave kako bi postigli savršenu isporuku proizvoda.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Nema sljedećeg proizvoda
Product Details

KOMPONENTE

● Isplatni stalak
● Stalak za ravnanje
● Glavni ekstruder
● Glava ekstrudera
● Stroj za sušenje materijala
● Konstanta temperaturno pokretni žlijeb
● Spremnik vode za hlađenje
● Mlaznica za puhanje zraka
● Kapstan
● Stalak za akumulaciju žice
● Brojač brojila
● Laserski mjerač promjera
● Visokofrekventni ispitivač iskri
● Preuzimanje
● Electricity Control Box
● Sljedeće su prilagođene opcije
● Predgrijač
● Stroj za brizganje
● Printer
● BY-PASS ventil za pražnjenje materijala
● Vakuumski uređaj
● Sušilica spremnika za hranjenje
● Detektor grudica
● Vodeni elektrostatički kondenzatori
● Mjerilo ekscentričnosti
● Elektronski reklamni pano
● Ostala periferna pomoćna oprema može se prilagoditi i dodati.

TEHNIČKE SPECIFIKACIJE

Glavni tehnički parametri 18 vrsta 23 vrsta 30 vrsta 35 vrsta 40 vrsta 45 vrsta 50 vrsta 60 vrsta
Prikladna vrsta žice Prikladno za visokotemperaturnu žicu, koaksijalnu žicu, signalnu žicu, visokofrekventnu žicu, podatkovni kabel, UL elektroničku žicu, ožičenje u zgradama BV/BVR, kabel za napajanje, automobilsku žicu i druge žice ekstruzije izolacije pune jezgre bakrene žice
Raspon vodiča za američki standard AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
Raspon promjera vodiča Ø0,041-0,127 mm Ø0,064-0,16 mm Ø0,13-0,40mm Ø0,16-0,65 mm Ø0,20-0,81 mm Ø0,25-1,02mm Ø0,32-1,63mm Ø0,40-2,59 mm
Raspon područja vodiča 0,0013-0,0127 m㎡ 0,0032-0,0201 m㎡ 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5 m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡
Extrusion outer diameter Ø0,12-0,3mm Ø0,18-0,6mm Ø0,3-1,0mm Ø0,4-1,3mm Ø0,5-1,8mm Ø0,7-2,3mm Ø0,8-2,8mm Ø1,2-3,8mm
Raspon brzine žice 5-80m/min 5-80m/min 10-100m/min 12-120m/min 15-150m/min 15-150m/min 15-150m/min 15-150m/min
Struktura stroja Uzmite glavu ekstrudera kao središnju os, svi dijelovi od isplate do namotaja linearno su raspoređeni. Standardna ekstruziona linija ima središnju visinu od 1 metar i ukupnu duljinu od 20-25 metara
Vrsta isplate Stalak za isplatu snage od optičkih vlakana tipa osovine Postolje za isplatu snage bez osovine, električno podizanje, pneumatsko zatezanje, druge vrste kao što su isplate tipa osovine, isplate tipa trenja i druge vrste isplate snage također se mogu prilagoditi.
Specifikacije isplate Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Isplatna snaga 0,75KW 2.2KW 3,7KW 5,5KW
Vrsta napetosti isplate Pomičite ili dodajte/uklonite blokove protuutega za podešavanje napetosti, a također se može prilagoditi za podešavanje napetosti pomoću servo motora.
Stalak za ravnanje NE Okvir za ravnanje vodiča s 5 kotača, kotač za ravnanje vodiča je OD Ø60, jednostruki utor, s kutijom za alat.
Vrsta predgrijača Prolazni zatvoreni predgrijač pećnice s cirkulacijom vrućeg zraka s višestrukim vodećim kotačima, predgrijač s bakrenom žicom provodljivog tipa može se prilagoditi.
Brzina rotacije ekstrudera MAX40RPM MAX60RPM
Izlaz materijala ekstrudera 4 kg/h 7 kg/h 12 kg/h 18kg/h 25 kg/h 30 kg/h 38 kg/h 60 kg/h
Snaga ekstrudera 5,5KW 7,5KW 11KW 15KW 22KW
Parametri vijka Omjer L/D 25:1, omjer kompresije 3,2-3,6, FEP/PFA/ETFE vijci i GH113 bačve, Inconel bačve za centrifugalno lijevanje i Hastelloy C276 vijci mogu se prilagoditi; PEEK/PA vijci i bačve izrađeni su od 38CrMoAlA.
Vrsta grijanja Tijelo stroja je grijaći prsten od lijevanog bakra, vrat je grijaći prsten od bakra, stezaljka/glava/matrica glave ekstrudera je grijaća ploča od lijevanog bakra, drugi tip grijanja može se prilagoditi.
Kontrola temperature Tijelo3 stezaljka1 vrat1 glava1 matrica1 Tijelo4 stezaljka1 vrat1 glava1 matrica1
Snaga grijanja 4KW 5KW 6KW 8KW 10KW 12KW 15KW 18KW
Hlađenje bačve 3-dijelni centrifugalni ventilator 4-dijelni centrifugalni ventilator
Sušilica spremnika za hranjenje 12 KG 25 KG 50 KG
Saćasta ploča Hastelloy C276 materijal za FEP/PFA/ETFE, 38CrMoAlA materijal za PEEK/PA. Unutarnja struktura usmjerena na protok, rupe usmjerene na protok povezane jedna s drugom preko zakošene rupe, bez slijepih krajeva, saćasta ploča i prirubnica s konusnim brtvljenjem, bez curenja ljepila

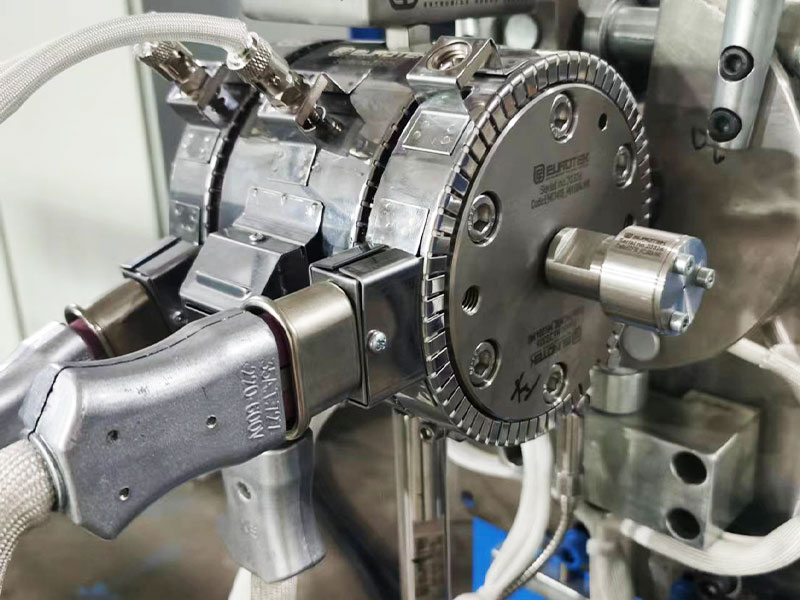

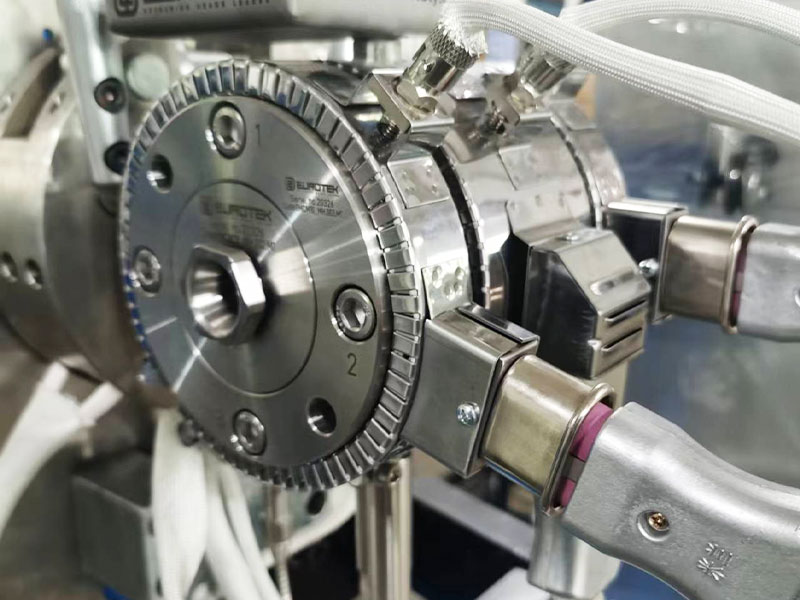

Vrsta glave Glava za automatsko centriranje tipa U7, ravnomjerno kretanje vanjskog klizača, može se prilagoditi različitim strukturama kao što su jednoslojna/dvoslojna/jednostruka traka za ubrizgavanje/dvostruke trake za ubrizgavanje itd., a također se može prilagoditi i druga podesiva glava ili (mikro podesiva s automatskim centriranjem) glava ekstrudera.
Glavna marka Glava ekstrudera proizvedena u Kini, GH113 za FEP/PFA/ETFE materijale, SKD61 za PEEK/PA materijale. Može se prilagoditi drugim markama, kao što su: EUROTEK/UNITEK/EUROCAB/MICRODIA
Stezaljka za glavu Postoje dvije polovice stezaljke glave stroja, s dva seta vijaka stezaljke šipke koja se pokreću gore-dolje i sinkroniziraju. Može se uključiti jednosmjerni ključ, a drugi materijali ili vrste stezaljki za glavu stroja mogu se prilagoditi.
Niveliranje glave Usvajanjem dvostruke strukture igle za prirubnicu glave, visina glave ostaje nepromijenjena dugo vremena.
Vakuumski uređaj Vakuumski uređaj s negativnim tlakom, priključak za pumpanje zraka montiran je na ulazu kolektora, dostupne su jedinice za pumpanje zraka ili druge vrste
Pomični žlijeb Konstanta temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Spremnik vode za hlađenje Jednoslojni spremnik u obliku slova U od 5 metara, sustav hlađenja cirkulacijom vode, bez rashladnika vode. Cijeli spremnik je izrađen od materijala SUS304. Prilagodba je dostupna.
Visokotlačna mlaznica za puhanje zraka Preokrenuta mlaznica za puhanje, POM materijal, dvostruka struktura za puhanje, postavljena u pokretni spremnik za vodu, spremnik za vodu za hlađenje, kapstan, druge vrste mlaznica za puhanje mogu se prilagoditi.
Kapstan type Remen s jednim kotačem s 3 utora, rascjepni kotač Lagani dvostruki kotač od nehrđajućeg čelika od titana otpornog na habanje
Kapstan wheel diameter Ø375 remen s jednim kotačem Ø375 dvostruki kotač od legure titana visoke čvrstoće, specifikacije promjera kotača mogu se prilagoditi.
Kapstan power 3,7KW servo motor gear box 3,7KW servo motor
Stalak za zatezanje akumulacije žice Nagnuti stalak za zatezanje žice, ukupna duljina 9 metara, staza od čeličnih ploča, lagani automobil za vožnju, 10 utora ＋ 9 utora za kotač za akumulaciju žice, ukupni kapacitet za pohranu žice je 150 metara, napetost servo motora. Ostale vrste su prilagodljive.
Promjer kotača za nakupljanje žice Ø80 Ø100, promjer kotača može se prilagoditi Ø150, promjer kotača može se prilagoditi Ø180, promjer kotača može se prilagoditi
Brojač brojila Brojač s kotačićem za vođenje s opsegom kotačića od 400 mm. Koristi enkoder za otkrivanje i omogućava fino podešavanje koeficijenta korekcije mjerača. Dostupne su i druge vrste uređaja za brojanje metara.
Preuzimanje type Namatač s dvostrukom osovinom, tip s automatskom izmjenom namotaja ili drugi strojevi za namotavanje žice bez osovine mogu se prilagoditi.
Preuzimanje reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
Preuzimanje power 0,75KW 2.2KW 3,7KW
Preuzimanje wire arrangement 0,4 KW servo motor  za postavljanje žice

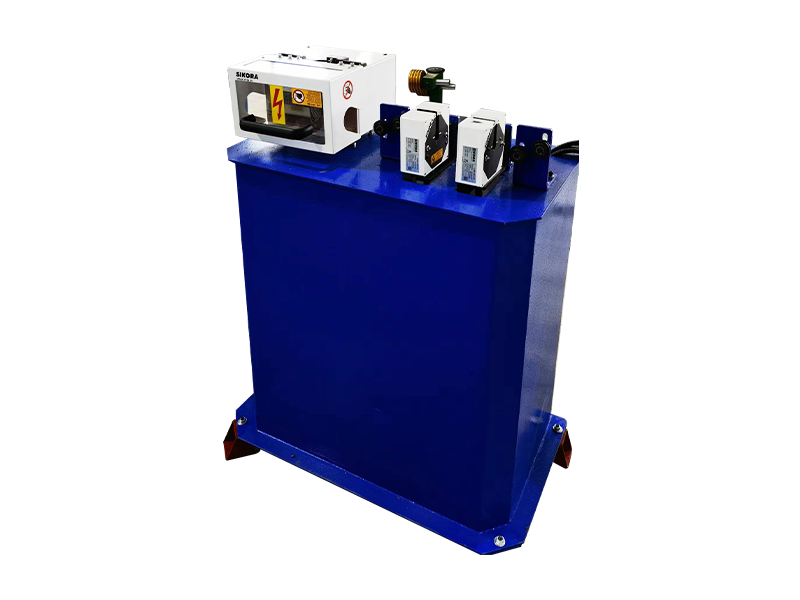

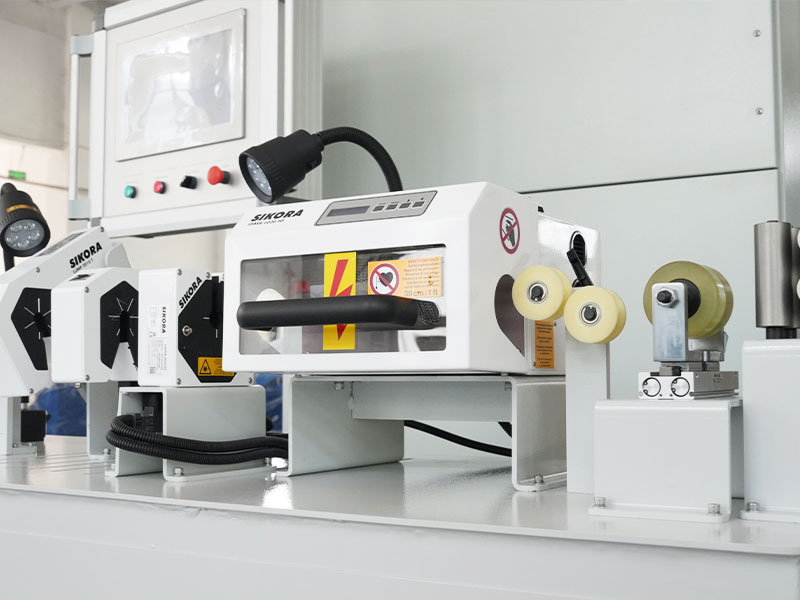

Laserski mjerač promjera Mjerač promjera žice proizveden u Kini, točnost mjerenja je 0,0001 ili 0,001, druge marke, kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA, itd. mogu se prilagoditi.
Ispitivač visoke frekvencije iskre Proizvedeno u Kini visokofrekventni ispitivač iskri tipa kuglica, napon je 0-15KV, druge marke, kao što su CLINTON/SIKORA/PROTON mogu se prilagoditi.
Electricity control box Ekološki prihvatljiv VICTOR električni ormarić premazan vatrootpornom bojom, WEINVIEW 10" HMI, SIEMENS PLC, prekidači SCHEIDER, RKC regulator temperature. Marke motora i pretvarača frekvencije mogu se prilagoditi.
Ukupna snaga (isključujući stroj za izradu traka) 32KW 35KW 42KW 45KW 60KW 70KW 75KW 80KW



OPCIONALNI STAVKI ZA PRILAGOĐAVANJE

Kapstan wire drop device Ekstruziona izolacija žice jezgre bez uređaja za ispuštanje žice može se prilagoditi za dodavanje jednog.
Stroj za brizganje traka Stroj za brizganje traka može se prilagoditi.
Ispitivanje tlakom Senzori tlaka ili sigurnosni ventili otporni na eksploziju mogu se prilagoditi na prirubnici glave.
Corona stroj i oprema za stvrdnjavanje Koronski strojevi za površinsku obradu, uređaji za stvrdnjavanje ili druge vrste površinske obrade mogu se prilagoditi.
Printer Pisač ili druge vrste mogu se prilagoditi.
Sušilo za kosu Sušilo za kosu visoke učinkovitosti može se prilagoditi kada je stroj u ekstruziji velikom brzinom.
Detektor grudica Prilagodljiva opcija za dodavanje značajki otkrivanja kvržica mjernom instrumentu na mjeraču promjera kineskih marki ili prilagođavanje drugih marki kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Mjerač statičkog kapaciteta vode Mjerač statičkog kapaciteta vode, kao što je BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, može se prilagoditi.
Mjerilo ekscentričnosti Mjerilo ekscentričnosti, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Hladnjak Hladnjak ili spremnik s izoliranim slojem mogu se prilagoditi.
Viseća elektronička ploča Podržani su LED dvostrani elektronički zasloni ili druge vrste.
Inteligentni sustav upravljanja formulama Inteligentni sustavi upravljanja formulacijama mogu se prilagoditi, a podaci kao što su napetost namotanja, napetost linije za skladištenje, temperatura predgrijavanja, kontrola temperature domaćina, promjer ekstruzije, udaljenost reda namotanja, vrijednosti tlaka zraka bit će uneseni u PLC. Koristi komunikacijski način Profinet sabirnice, podršku za prikupljanje i uvoz podataka MES-a, proces proizvodnje s jednim ključem, pokretanje s jednim ključem i omogućuje digitalne inteligentne proizvode.
Periferna pomoćna oprema Ostali periferni dodaci ili posebne prilagodbe za cijeli stroj mogu se prilagoditi.
Electrical wiring Stalak za nadzemni kabel od 2,5 metara, zračne cijevi, signalne žice i kabel za napajanje raspoređeni s izolacijama, ulaz žice s vrha električne upravljačke kutije, prilagodljive alternativne metode.
Standard sigurnosnih propisa Proizvedeno u skladu s kineskim CCC sigurnosnim standardima i prilagodljivo u skladu sa sigurnosnim standardima CE/CSA/UL.
Standardi napajanja 3-fazno napajanje 380V/50Hz, s prilagodljivim naponom i frekvencijom za različite zemlje i regije.




ZNAČAJKE PROIZVODA

● Širok raspon primjena: Ekstruzija PEEK/PA žice može se postići promjenom jednog vijka ovisno o vrsti gume.
● Dizajn otporan na curenje: Jedinstvene strukture za brtvljenje i pozicioniranje osiguravaju da prirubnica ne propušta materijal, a razina visine ekstruzijske glave ostaje stabilna čak i za dugotrajnu upotrebu.
● Visoka kvaliteta: Naše izolirane žice imaju koncentričnost od 93%-97%, varijaciju vanjskog promjera od ±0,005.
● Precizna kontrola temperature: unutar ±1 ℃.
● Inteligentno: Naš inteligentni sustav upravljanja može se prilagoditi, omogućujući jednostavan pristup SOP formulama, pripreme za pokretanje jednim klikom i inteligentan rad.
● Jednostavno održavanje: Kupci izvan Kine mogu prilagoditi korištenje Profinet sustava upravljanja sabirnicom, koji osigurava brz prijenos signala s niskom razinom smetnji. Sve dok postoji komunikacijska mreža u bilo kojoj zemlji ili regiji, daljinsko otkrivanje kvarova, rješavanje problema i usluge održavanja mogu se brzo implementirati.
