How Deep Are Cable Wires? Vodič za dubinu ugradnje

The Direct Answer: How Deep Are Cable Wires Buried?

Žice kabela zakopane su na dubinama od 6 inča (15 cm) do 36 inča (91 cm) depending on cable type, application, voltage level, and local code requirements. U rezidencijalnim okruženjima, niskonaponsko ožičenje u krajoliku može biti samo 6 inča ispod razine, dok se dalekovodi visokog napona mogu postaviti 36 inča ili dublje. Nacionalni električni kodeks (NEC) u Sjedinjenim Državama utvrđuje minimalne dubine ukopa koje se značajno razlikuju ovisno o vrsti kabela i okruženju instalacije.

Razumijevanje ovih dubina nije samo stvar usklađenosti — to izravno utječe na sigurnost, trajnost i dugoročnu izvedbu kabela. Kabeli proizvedeni s preciznošću ekstruder za žice i kablove izrađeni su sa specifičnim debljinama izolacije i materijalima omotača koji su dizajnirani da izdrže mehanička i okolišna opterećenja podzemne instalacije na ovim propisanim dubinama.

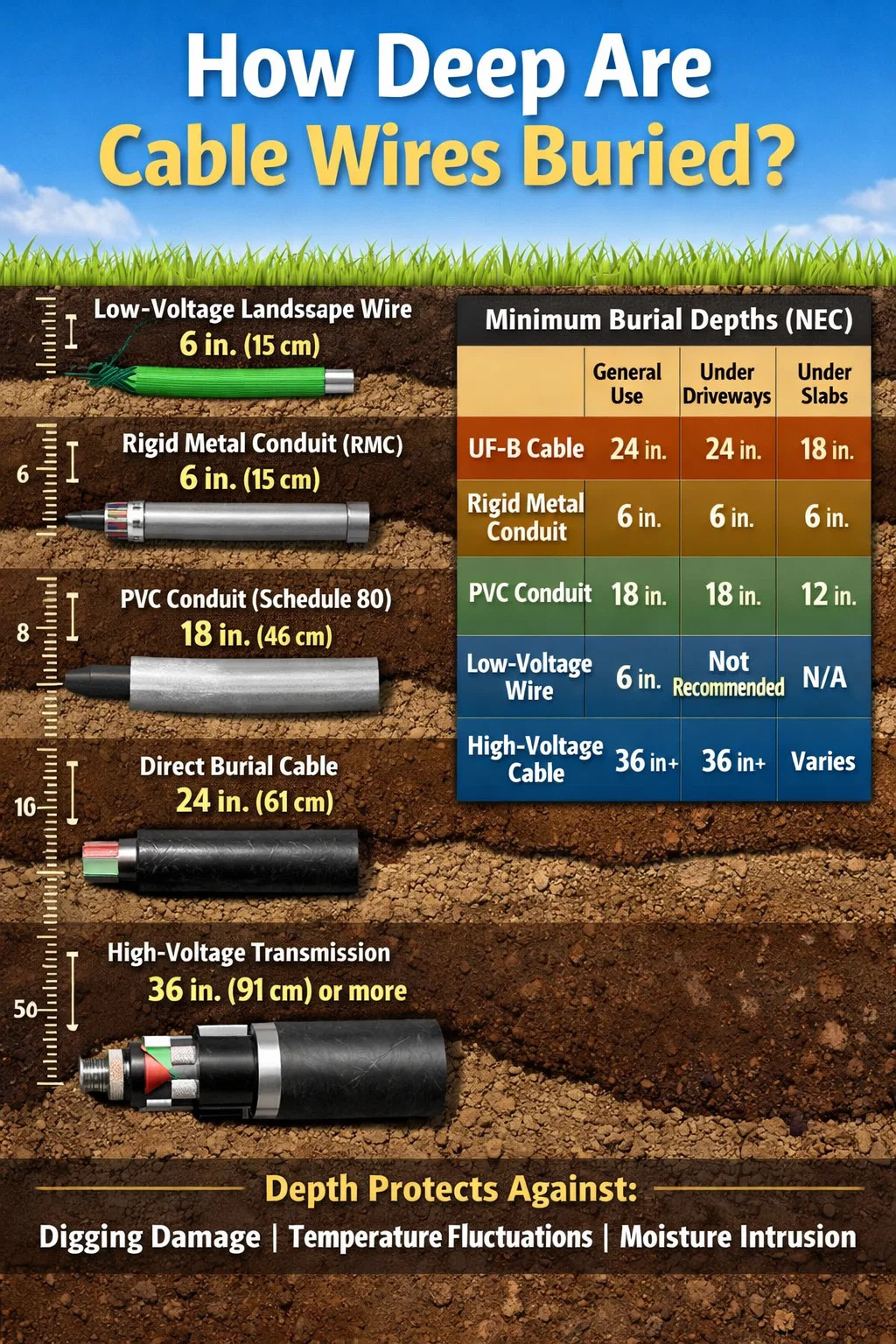

Below is a quick-reference summary of standard minimum burial depths according to NEC Table 300.5:

Zašto je dubina ukopa važnija nego što većina ljudi misli

Burial depth is not an arbitrary rule invented by code writers. It exists because cables face a complex set of physical threats once they are placed underground. Površinska aktivnost — pješačenje, vozila, vrtlarski alati, ciklusi smrzavanja i odmrzavanja, životinje koje kopaju jame — stvaraju mehaničke sile koje slabe s dubinom. A cable sitting 6 inča below the surface of a lawn is at serious risk from a standard garden spade. Taj isti kabel na 24 inča je dobro zaštićen.

Osim mehaničkih oštećenja, važna je i dubina toplinska stabilnost . Temperatura tla dramatično varira blizu površine. In many North American climates, the top 12 inches of soil can swing from below freezing to over 30°C (86°F) between winter and summer. Ove ekstremne temperature uzrokuju širenje, skupljanje izolacije kabela i materijala omotača i eventualno pucanje ili stvrdnjavanje ako nisu ocijenjeni za takve uvjete. Kablovi proizvedeni od strane moderne ekstruder za žice i kablove koristite umreženi polietilen (XLPE) ili specijalizirane PVC spojeve koji su otporni na toplinsku degradaciju, ali čak i ti materijali imaju koristi od okruženja s nižom temperaturom koje pruža veća dubina ukopavanja.

Vlaga je još jedan kritičan faktor. At shallow depths, cables are exposed to percolating surface water, irrigation, and pooling. Dok su kabeli za izravno ukopavanje vodootporni po dizajnu, ponovljeni mokro-suhi ciklusi tijekom godina i dalje degradiraju konektore, završetke i nezabrtvljene dijelove. Utilities and contractors who install infrastructure cables at 30 to 36 inča report significantly lower incidence of moisture-related failures compared to residential installations at minimum code depths.

Types of Underground Cables and Their Specific Depth Requirements

Nisu svi kabeli stvoreni jednaki, a razlike u konstrukciji — izravno se mogu pripisati načinu na koji su proizvedeni korištenjem različitih ekstruder za žice i kablove configurations — translate directly into different depth requirements and burial suitability.

UF-B (podzemni dovodni) kabel

UF-B cable is the most common direct-burial cable used in residential construction in the United States. The "B" designation indicates it is suitable for underground burial without conduit. Njegovi su vodiči pojedinačno izolirani, a cijeli je sklop obložen čvrstim termoplastičnim omotačem koji je otporan na vlagu, gljivice i koroziju. The NEC requires UF-B to be buried at a minimum of 24 inča kada radi bez vodova. This depth provides adequate protection from routine digging activity and surface loads.

Uobičajene primjene uključuju krugove vanjskih utičnica, garažne podploče, priključke za pomoćne zgrade i vrtnu rasvjetu na višim naponima. Kabel 12/2 UF-B koji napaja vanjski krug od 20 ampera do samostojeće garaže mora biti ukopan punih 24 inča za cijeli niz — uključujući ispod bilo kakvog pejzaža, staza ili trave.

THWN/THHN Žica u cjevovodu

THWN i THHN su pojedinačni vodiči namijenjeni za upotrebu unutar cjevovoda — nisu predviđeni samo za izravno ukopavanje. Međutim, kada je instaliran u kruti metalni vod (RMC) , NEC dopušta dubinu ukopa od samo 6 inches . To je zato što sama cijev pruža mehaničku zaštitu koju bi inače pružila dubina. RMC in a 6-inch trench is far more resistant to a shovel strike than bare cable at 24 inches.

PVC cijev Schedule 80 nudi sredinu — otpornija je na udarce od Schedule 40, zahtijeva minimalno ukopavanje od 18 inča. PVC cijev Schedule 40, najčešće dostupna vrsta, mora biti zakopana na 18 inča u općoj uporabi i 12 inča ispod betona.

Niskonaponski kabeli za krajobraz i navodnjavanje

Cables operating below 30 volts — such as those used for garden path lighting, landscape speakers, and drip irrigation controllers — are permitted to be buried at just 6 inches . Logika je da niski napon predstavlja minimalnu opasnost od strujnog udara. Unatoč tome, 6 inča je jedva dovoljno za bijeg od većine vrtnih alata. Mnogi profesionalni uređivači krajolika ukopaju niskonaponski kabel na 8 do 10 inča kao praktičnu granicu sigurnosti, posebno u područjima koja su podložna kultiviranju.

Telekomunikacijski i podatkovni kabeli

Buried telephone, fiber optic, and data cables follow their own standards, typically set by the installing utility or the Telecommunications Industry Association (TIA). Kabeli od optičkih vlakana često su ukopani u 18 do 36 inča , s dubljom ugradnjom ispod cesta i prilaza. These cables are produced using highly specialized ekstruder za žice i kablove systems that apply multiple buffer layers, strength members, and outer jackets optimized for ground contact and rodent resistance.

Visokonaponski prijenosni kabeli

Underground transmission cables carrying voltages above 2,000 volts are governed by utility engineering specifications rather than the residential NEC. Tipične dubine ukopa kreću se od 36 do 60 inča (91 do 152 cm) , au nekim instalacijama gradskih kanala, vrh kanala može biti 30 inča ispod razine s kabelima unutra koji idu još dublje. Ovi kabeli su među najsloženijim proizvodima proizvedenim na velikim linijama za ekstrudiranje žice i kabela, s XLPE izolacijom, metalnom oklopom, oklopom i višeslojnim vanjskim omotačima.

Kako tehnologija ekstrudera žice i kabela definira performanse podzemnih kabela

Sposobnost kabela da preživi na bilo kojoj dubini ukopa gotovo u potpunosti ovisi o tome kako je proizveden. A ekstruder za žice i kablove je osnovni stroj u proizvodnji kabela — topi termoplastične ili duroplastične spojeve i ravnomjerno ih nanosi preko vodiča pod precizno kontroliranim uvjetima temperature, tlaka i brzine. The quality of this process determines insulation thickness consistency, jacket adhesion, void-free cross-sections, and resistance to environmental stressors.

Vrste ekstrudera koji se koriste u podzemnoj proizvodnji kabela

Several categories of wire and cable extruder are used depending on the insulation material and cable type:

• Jednopužni ekstruderi — The most common configuration for applying PVC, polyethylene, or TPE jackets to cables. Rotirajući vijak topi i prenosi spoj kroz matricu na vodiču. Koriste se za primjenu UF-B vanjskog omotača, niskonaponske vodoravne kabele i ožičenje opće namjene.
• Tandemske i trostruke ekstruderske linije — Used for multi-layer cable construction, where insulation, semiconducting layers, and outer jackets must be applied in sequence or simultaneously. Oni su bitni za proizvodnju srednjenaponskih i visokonaponskih podzemnih kabela gdje cjelovitost sloja izravno utječe na dielektričnu izvedbu.
• CV (kontinuirana vulkanizacija) linije — Specijalizirani sustav ekstrudera žice i kabela koji se koristi za kabele izolirane XLPE-om. Nakon ekstruzije, kabel prolazi kroz grijanu cijev ispunjenu dušikom ili parom gdje dolazi do umrežavanja. XLPE produced this way can withstand conductor temperatures up to 90°C continuously and up to 250°C under short-circuit conditions — properties essential for buried transmission cables.
• Linije kontinuirane vulkanizacije kontaktne mreže (CCV). — Varijanta u kojoj kabel prolazi kroz cijev u obliku kontaktne mreže, oslanjajući se na gravitaciju za održavanje geometrije kabela tijekom umrežavanja. Koriste se za najzahtjevnije visokonaponske kabele, uključujući one ukopane na 36 inča ili više za mrežnu infrastrukturu.

Izolacijski materijali i pogodnost za ukop

Smjesa unesena u ekstruder za žice i kabele određuje prikladnost konačnog kabela za specifične dubine ukopa i okruženja:

A wire and cable extruder must maintain extremely tight tolerances on wall thickness — typically ±5% or better for power cables — because uneven insulation creates localized electrical stress points that can lead to dielectric failure years after installation. For cables buried at depth, detecting and repairing such failures is expensive and disruptive, making manufacturing quality at the extruder stage the single most important factor in long-term buried cable reliability.

Regionalne varijacije i razlike kodova izvan NEC-a

The NEC provides a baseline for burial depth in the United States, but it is not the only applicable standard — and in many cases it is not even the most stringent one. Local amendments, state regulations, utility easement requirements, and international standards can all increase the required burial depth beyond NEC minimums.

Američki lokalni amandmani

Mnoge jurisdikcije usvajaju NEC s lokalnim izmjenama i dopunama. Kalifornija, na primjer, ima dodatne zahtjeve kroz naslov 24 koji mogu zahtijevati dublje ukopavanje u određenim primjenama. Some municipalities in the northern states require deeper burial to account for frost line depth — in Minnesota or Maine, where frost penetration can reach 48 to 60 inches, utilities and some residential codes push burial depths well beyond NEC minimums to prevent freeze-related damage.

Međunarodni standardi

Izvan Sjedinjenih Država zahtjevi za dubinu podzemnog kabela znatno se razlikuju:

• United Kingdom (BS 7671 / IET Wiring Regulations): Kablovi u vrtovima trebaju biti ukopani na minimalno 450 mm (približno 18 inča) , dok kabeli ispod cesta zahtijevaju 600 mm (otprilike 24 inča) s dodatnom mehaničkom zaštitom kao što su kabelske ploče ili trake upozorenja.
• Njemačka (DIN VDE standardi): Kabeli za napajanje općenito su ukopani na minimalno 600 mm, s 1000 mm (otprilike 39 inča) potrebnim ispod cesta i javnih površina.
• Australija (AS/NZS 3000): Minimum depths range from 500mm for cables in conduit in gardens to 900mm for cables under vehicle access areas.
• Kina (GB standardi): Low-voltage underground cables are typically required at 700mm, while high-voltage cables must be at 1000mm or deeper in urban areas.

Ove razlike odražavaju ne samo regulatornu tradiciju, već i uvjete tla, prometno opterećenje i prirodu lokalnih aktivnosti remećenja tla. Zemlje s gustom urbanom infrastrukturom nastoje dubljim zahtjevima jer posljedice oštećenja kabela — prekid napajanja tisućama ljudi — opravdavaju dodatne troškove instalacije.

Praktična razmatranja ugradnje prilikom ukopavanja kabelskih žica

Poznavanje potrebne dubine samo je početna točka. Ispravna izvedba ukopane kabelske instalacije uključuje niz odluka i mjera opreza koje određuju hoće li kabel pouzdano raditi tijekom predviđenog vijeka trajanja od 20 do 40 godina.

Priprema rova i posteljica

Kvaliteta korita rova bitna je gotovo jednako kao i dubina. Kabeli se nikada ne smiju oslanjati na stjenovito ili neravno tlo koje bi tijekom vremena moglo stvoriti stres u kontaktu. Standardna praksa zahtijeva sloj finog pijeska ili prosijane zemlje od 3 inča (75 mm) ispod kabela, sa sličnim pokrivačem pijeska iznad njega prije nego što se rov zatrpa prirodnom zemljom. Za visokonaponske kabele, ovaj pijesak može biti 6 inča (150 mm) ili više. Ovo je specificirano ne samo za mehaničku zaštitu, već zato što zbijeno, ravnomjerno zatrpavanje osigurava dosljedniju toplinsku vodljivost — što je važno za kabele kod kojih rasipanje topline iz strujnog toka utječe na vrijednosti struje.

Traka upozorenja i sustavi označavanja

Na dubini od 12 inča iznad kabela , instalateri bi trebali postaviti uočljivu podzemnu traku upozorenja. Ova svijetla plastična traka — obično žuta za električnu, narančasta za komunikaciju — upozorava buduće kopače prije nego što dođu do kabela. Za visokovrijedne ili visokonaponske instalacije dodaje se magnetski detektabilna traka ili žica za praćenje kako bi se omogućilo elektroničko lociranje pomoću instrumenta za lociranje kabela bez iskapanja.

Strategije smanjenja dubine pomoću cijevi

Tamo gdje je kopanje do pune dubine od 24 inča nepraktično - kao što je kroz utvrđeno uređenje krajolika, ispod terasa ili u blizini korijenja drveća - prebacivanje na kruti metalni cjevovod omogućuje da se dubina ukopavanja spusti na samo 6 inča. Ovo je legitimna i široko korištena strategija. Cijev mora biti pravilno vodonepropusna na spojevima i mora imati odgovarajuće ulazne i izlazne armature. Svakom točkom gdje kabel prelazi iz cijevi u izravni ukop mora se pažljivo upravljati, budući da je ovo spojište česta točka kvara.

Nazovite prije nego što kopate

Prije kopanja bilo kakvog rova za ukopavanje kabela, kontaktiranje komunalne službe za lociranje nije izborno — to je zakonski potrebno u većini jurisdikcija. U Sjedinjenim Državama, poziv 811 (nacionalni broj "Nazovi prije nego što kopaš") pokreće označavanje svih podzemnih vodova u zoni radova u roku od 2 do 3 radna dana. Komunalni kabeli — plinski, električni, vodovodni, telekomunikacijski — mogu biti ukopani na dubinama koje se razlikuju od onih koje zahtijevaju standardi jer su instalirani prema starijim kodovima, od strane drugih izvođača ili u nestandardnim konfiguracijama. Postojeći podzemni kabeli se rutinski pronalaze na dubinama između 12 i 18 inča čak i kada bi trenutni zakon zahtijevao 24 inča.

Spojevi i spojevi ispod razine

NEC dopušta izravne ukopne spojeve za UF-B kabel pod uvjetom da su izrađeni s navedenim podzemnim kompletima za spajanje — vodootpornim konektorima punjenim gelom ili termoskupljajućim sklopovima koji održavaju ocjenu ukopa kabela na spoju. Međutim, najbolja industrijska praksa snažno obeshrabruje podzemne spojeve kad god je to moguće. Svaki spoj je potencijalna slaba točka. Dugi kabeli trebaju koristiti kontinuirane duljine od dostupne razvodne kutije ili kutije za povlačenje na razini površine kad god duljina niza dopušta. Razvodne kutije ugrađene u zemlju moraju biti prilagođene mokrim ili vlažnim mjestima i moraju biti dostupne.

Kako konstrukcija kabela iz linije ekstrudera utječe na odabir dubine ukopa

Instalater koji bira između različitih kabelskih proizvoda za ukopanu primjenu zapravo bira između različitih proizvodnih filozofija. Kabel proizveden na visokoj preciznosti ekstruder za žice i kablove linija sa strogim kontrolama procesa imat će ujednačeniju izolaciju, bolje prianjanje plašta i dosljedniju električnu i mehaničku izvedbu od one proizvedene prema nižim standardima kvalitete — čak i ako oba tehnički imaju istu ocjenu i popis.

Na primjer, dva UF-B kabela s istim AWG i naponom mogu se značajno razlikovati u:

• Koncentričnost jakne — Koliko je vodič centriran unutar izolacije. Loša koncentričnost zbog nedosljednog poravnanja matrice ekstrudera stvara tanke točke koje su osjetljive na proboj dielektrika.
• Ujednačenost debljine jakne — Vanjski omotač koji varira od 0,8 mm do 1,4 mm po opsegu pruža nejednaku mehaničku zaštitu. Premium kabeli proizvedeni na CNC-kontroliranim ekstruderskim linijama drže debljinu omotača unutar ±0,05 mm.
• Kvaliteta spoja materijala — Specifična formula PVC ili PE smjese, uključujući UV stabilizatore, vrstu plastifikatora i sadržaj punila, izravno utječe na to kako se kabel tijekom vremena drži u ukopanim okruženjima. Jeftiniji spojevi mogu proći početne testove popisa, ali se brže razgrađuju u stvarnom okruženju tla.
• Kvaliteta dirigenta — Bakar bez kisika ili bakar visoke vodljivosti izvučen prema preciznim tolerancijama otporniji je na oksidaciju bolje od bakra nižeg stupnja, posebno na ukopanim mjestima spajanja i završecima gdje dugotrajno nakupljanje kontaktnog otpora može uzrokovati pregrijavanje.

Prilikom odabira kabela za ukopavanje - osobito onog kojem će biti teško pristupiti nakon instalacije - porijeklo kabela i kvaliteta proizvodnje legitimni su kriteriji odabira, a ne samo marketinška razmatranja. Kabeli proizvođača koji ulažu u modernu tehnologiju ekstrudera žice i kabela, ispitivanje iskrama u liniji i sustave za praćenje ekscentričnosti nude mjerljivo bolje dugoročne podzemne performanse.

Uobičajene pogreške koje dovode do kvarova ukopanih kabela

Većina ukopanih kvarova kabela u stambenim i lakim komercijalnim primjenama može se pripisati malom skupu grešaka u instalaciji, a ne kvarovima proizvoda. Razumijevanje ovih načina kvarova pomaže objasniti zašto postoje zahtjevi za dubinu ukopa i zašto ih je važno strogo pridržavati.

• Nedovoljna dubina: Jedina najčešća greška. Vlasnici kuća i ponekad izvođači zakopaju kabel na 12 ili čak 8 inča kako bi uštedjeli vrijeme, samo da bi se kabel oštetio rutinskim radom u dvorištu u roku od nekoliko godina. Jedna lopata koja proreže ukopani 12/2 UF-B napajajući vanjsku utičnicu može stvoriti kvar koji okida prekidače, ošteti spojenu opremu ili u najgorem slučaju izazove požar ako prekostrujna zaštita ne radi ispravno.
• Korištenje pogrešne vrste kabela: Standardni NM-B (Romex) je unutarnji kabel i nije naveden za izravno ukopavanje, ali se redovito nalazi u ukopanim instalacijama. NM-B nema čvrsti termoplastični omotač kao UF-B i brzo će se razgraditi kada je izložen vlazi u tlu — obično unutar 2 do 5 godina.
• Neadekvatno zatrpavanje: Izravno zatrpavanje stjenovitim ili glinenim tlom bez pijeska stvara mehanička točkasta naprezanja i, u glinenim tlima, nakupljanje vode oko kabela što ubrzava degradaciju plašta.
• Preskakanje zaštite pri prijelazima: Tamo gdje ukopani kabel ulazi u zgradu ili prelazi iz podzemnog u nadzemni, mora biti zaštićen cjevovodom koji se proteže najmanje 8 inča iznad gotovog nivoa. Nezaštićeni kabel na prijelazima s razine je vrlo osjetljiv na fizička oštećenja, UV degradaciju i infiltraciju vlage.
• Nema dokumentacije trasa kabela: Neuspjeh fotografiranja ili skiciranja trasa kabela prije zatrpavanja znači da budući vlasnici kuća ili izvođači radova nemaju načina znati gdje su kabeli zakopani bez usluge lociranja — a službe za lociranje ne mogu uvijek pronaći male stambene kabele na maloj dubini.

Zahtjevi za dubinu za specifične situacije i kabelske staze

Različite lokacije unutar jedne instalacije mogu zahtijevati različite dubine ukopa, što znači da će jedan kabel koji se proteže preko posjeda možda morati promijeniti dubinu jer prelazi različite vrste terena.

Ispod travnjaka i vrtova

UF-B na 24 inča je standard za travnjake. Ova dubina čisti tipičnu opremu za prozračivanje travnjaka, uređaje za uklanjanje iritacije i većinu vrtnih alata. Međutim, uzdignute vrtne gredice koje će se redovito okopavati na 12 ili 18 inča predstavljaju rizik. Toplo se preporučuje usmjeravanje kabela okolo, a ne ispod gredica.

Ispod prilaza i područja za pristup vozilima

UF-B ispod prilaza i dalje zahtijeva 24 inča. Međutim, mnogi instalateri prelaze na krute vodove za prijelaze kolnog prilaza kako bi dodali mehaničku zaštitu od opterećenja vozila i omogućili buduću zamjenu kabela bez iskopavanja površine kolnog prilaza. Cijevni rukavac ispod kolnog prilaza instaliran tijekom izgradnje prilaza košta vrlo malo; naknadno dodavanje može koštati 500 do 2000 dolara za rezanje i obnovu betona ili asfalta.

Ispod betonskih ploča

Kada kabel prolazi ispod postojeće ili planirane betonske ploče (ne kolnog prilaza), UF-B se može ukopati na 18 inča, a PVC cijev na 12 inča. Sama ploča pruža značajnu mehaničku zaštitu, opravdavajući smanjenu dubinu. Kablove ispod ploča treba postaviti u cjevovod kad god je to moguće kako bi se omogućila zamjena — popravak kvara kabela ispod betonskog poda izuzetno je skup ako je kabel izravno ukopan.

Unutarnji cjevovod ispod područja pod kontrolom navodnjavanja

U komercijalnim instalacijama za uređenje okoliša s automatskim navodnjavanjem, ukopane kabelske zone često se remete radi popravka navodnjavanja. Određivanje cijevi i povećanje dubine ukopavanja na 30 inča u tim područjima značajno smanjuje rizik od nenamjernog oštećenja kabela tijekom održavanja navodnjavanja — uobičajeni i skupi način kvara u upravljanju komercijalnim nekretninama.

Uloga struje i topline u određivanju dubine ukopa za energetske kabele

Za kabele za napajanje koji nose značajnu struju, dubina ukopa je u interakciji s ampatičnost — maksimalnu struju koju kabel može nositi bez prekoračenja svoje temperaturne oznake. Podzemni kabeli odvode toplinu u okolno tlo, a ne u zrak, a toplinska otpornost tla varira s sadržajem vlage, zbijenošću i sastavom. NEC tablice jakosti struje za podzemne kabele pretpostavljaju specifične vrijednosti toplinskog otpora tla i dubine ukopa.

Kabel ukopan na 24 inča u tipičnom tlu obično može nositi više struje nego isti kabel ukopan na 6 inča, jer dublje tlo održava stabilnije i općenito niže temperature, poboljšavajući disipaciju topline. Inženjeri komunalnih poduzeća koji izvode detaljne izračune kapaciteta za podzemne dovode uzimaju u obzir dubinu ukopa kao primarnu varijablu. Za a 500 kcmil XLPE-izolirani kabel — proizvedeno na liniji za ekstrudiranje žice i kabela velikog promjera — razlika između ukopa na 30 inča u odnosu na 18 inča u suhom pjeskovitom tlu može predstavljati 10 do 15% povećanja dopuštene ampazije , što se izravno prevodi u kapacitet za opsluživanje većeg opterećenja bez potrebe za većim i skupljim vodičem.

To je razlog zašto specifikacije za ugradnju kabela za uslužne uređaje rutinski zahtijevaju dubine koje su daleko iznad minimalnih kodova. Dodatna dubina nije samo oprez - to je inženjerska optimizacija koja maksimizira povrat ulaganja u materijal vodiča dok produljuje životni vijek održavajući niže radne temperature.
