Kako izračunati veličinu kabela: Potpuni vodič

Izravan odgovor: Kako izračunati veličinu kabela

Da biste izračunali veličinu kabela, morate odrediti maksimalnu struju (ampacitet) koju kabel mora prenositi, zatim primijeniti ograničenja pada napona i sigurnosne faktore za odabir ispravnog presjeka vodiča. Najčešće korištena formula temelji se na Ohmovom zakonu u kombinaciji s Nacionalnim električnim kodeksom (NEC) ili IEC standardima. Za većinu izmjeničnih sustava osnovno pravilo je: odaberite vodič kod kojeg nosivost struje prelazi 125% kontinuirane struje opterećenja. Za istosmjerne krugove ili duže kabele, izračuni pada napona imaju prioritet.

Praktično, ako imate kontinuirano opterećenje od 20 A na krugu izmjenične struje od 120 V, množite 20 A × 1,25 = 25 A minimalne struje, što ukazuje na bakreni vodič od 12 AWG prema standardnim NEC tablicama struje. Za opremu osjetljivu na napon na velikim udaljenostima, pad napona mora se izračunati zasebno pomoću formule: VD = (2 × L × R × I) / 1000 , gdje je L duljina jednosmjernog kabela u stopama, R je otpor na 1000 stopa, a I je struja opterećenja u amperima.

Ovaj vodič prolazi kroz svaki korak procesa izračuna, pokrivajući i AWG i metričke (mm²) sustave, različite vrste izolacije, uvjete ugradnje i kako kvalitetu konstrukcije kabela — uključujući kako ekstruder za žice i kablove obrađuje izolacijski sloj — utječe na konačnu električnu izvedbu i ocjenu sigurnosti kabela.

Razumijevanje sustava dimenzioniranja žice i kabela: AWG u odnosu na mm²

Prije izračuna morate razumjeti koji se sustav mjerenja odnosi na vašu regiju i primjenu. Dva dominantna standarda su američki sustav mjerenja žice (AWG) i metrički sustav površine poprečnog presjeka mjeren u kvadratnim milimetrima (mm²).

Američki sustav mjerača žice (AWG).

AWG se pretežno koristi u Sjedinjenim Državama i Kanadi. Kontraintuitivno, niži AWG broj znači deblji vodič većeg kapaciteta . Na primjer, bakar od 4 AWG nosi znatno veću struju od 14 AWG. AWG ljestvica kreće se od 0000 (4/0) na većem kraju do 40 AWG za primjene s finom žicom. Uobičajeno stambeno i komercijalno ožičenje koristi 14 AWG, 12 AWG i 10 AWG za strujne krugove, dok dovodni vodiči mogu koristiti 6 AWG, 4 AWG, 2 AWG ili veće.

Sustav metričkog presjeka (mm²)

Upotrebljava se diljem Europe, Azije, Australije i većine drugih dijelova svijeta prema IEC standardima, mm² sustav izravno opisuje površinu poprečnog presjeka vodiča. Uobičajene veličine uključuju 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² i šire. Vodič od 2,5 mm² otprilike je ekvivalentan 14 AWG u smislu poprečnog presjeka , iako točna jačina ovisi o vrsti izolacije i načinu postavljanja.

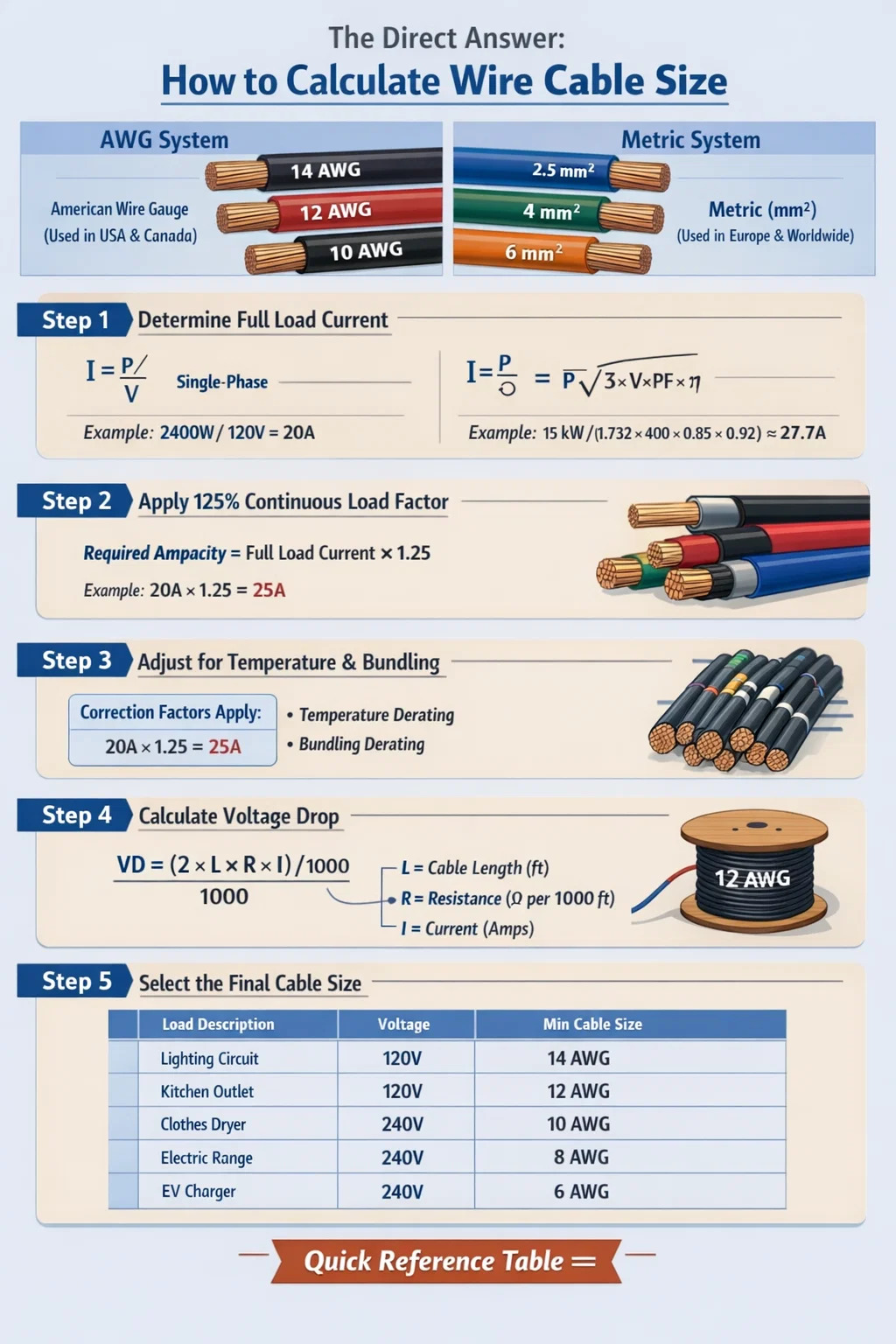

Metoda korak po korak za izračunavanje veličine kabela

Odgovarajuće dimenzioniranje kabela slijedi logičan slijed. Preskakanje koraka dovodi ili do premalih kabela koji se pregrijavaju i stvaraju opasnost od požara ili prevelikih kabela koji troše materijal i nepotrebno povećavaju troškove instalacije.

Korak 1: Odredite struju punog opterećenja

Početna točka za svaki izračun veličine kabela je identificiranje struje punog opterećenja (FLC) povezane opreme. Za otporna opterećenja poput grijača, ovo je jednostavno: upotrijebite P = V × I, preuređeno u I = P / V. Za grijač prostora od 2400 W na krugu od 120 V, I = 2400 / 120 = 20 ampera .

Za trofazna opterećenja motora, formula je: I = P / (√3 × V × PF × η), gdje je PF faktor snage, a η je učinkovitost. Motor od 15 kW na 400 V s PF = 0,85 i η = 0,92 daje I = 15 000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27.7A . Uvijek koristite podatke s natpisne pločice kada su dostupni umjesto izračunatih procjena.

Korak 2: Primijenite multiplikator kontinuiranog opterećenja

Za opterećenja koja neprekidno rade 3 sata ili više, NEC odjeljak 210.19 zahtijeva dimenzioniranje vodiča na 125% kontinuirane struje opterećenja . Ako vaše opterećenje kontinuirano troši 20 A, minimalni protok vodiča mora biti 20 × 1,25 = 25 A. Ova toplinska sigurnosna granica uzima u obzir nakupljanje topline u izolaciji tijekom kontinuiranog rada. IEC standardi koriste sličan pristup putem korekcijskih faktora primijenjenih na vrijednosti osnovne struje.

Korak 3: Primijenite faktore korekcije za temperaturu i vezivanje

Kabeli instalirani u okruženjima s visokom temperaturom ili grupirani s drugim kabelima moraju biti smanjeni. NEC tablica 310.15(B)(1) daje faktore korekcije temperature. Na temperaturi okoline od 40°C umjesto standardne osnovne vrijednosti od 30°C, vodič s nazivnom temperaturom od 75°C mora biti smanjen za faktor od 0.88 . To znači da vodič s ocjenom od 25 A na 30 °C nosi samo 22 A sigurno na 40 °C okoline.

Ispravak povezivanja jednako je važan. Kada 4-6 vodiča s strujom dijeli cijev, primijenite faktor 0,80. Za 7-9 vodiča koristite 0,70. Za 10-20 vodiča povezanih zajedno, faktor pada na 0,50. Neprimjenjivanje faktora vezivanja jedan je od najčešćih uzroka pregrijavanja komercijalnih kabelskih polica.

Korak 4: Izračunajte pad napona

Ograničenja pada napona obično su 3% za grane strujnih krugova i 5% ukupno za napajanje i strujni krug grane zajedno (prema preporuci NEC-a, iako to nije zahtjev koda za sve slučajeve). Koristite ovu formulu za jednofazne AC i DC krugove:

VD (volti) = (2 × L × R × I) / 1000

Gdje je L = duljina jednosmjernog kabela u stopama, R = otpor u ohmima po 1000 stopa (iz tablica otpora vodiča), a I = struja opterećenja u amperima. Faktor 2 uzima u obzir i odlazni i povratni vodič.

Primjer: Krug od 120 V, 100 stopa jednosmjerno, nosi 15 A do 14 AWG bakra (R = 3,14 Ω/1000 stopa): VD = (2 × 100 × 3,14 × 15) / 1000 = 9,42 volta , što je 7,85% — znatno iznad granice od 3%. Nadogradnja na 10 AWG (R = 1,24 Ω/1000 stopa) smanjuje to na 3,72 V, ili 3,1%, što je marginalno, ali prihvatljivo za neosjetljiva opterećenja. Za preciznu opremu, prelazak na 8 AWG doveo bi je do 1,8%.

Za trofazne sustave, formula se mijenja na: VD = (√3 × L × R × I) / 1000 , zamjenjujući faktor 2 s 1,732 budući da fazna geometrija smanjuje efektivni otpor petlje.

Korak 5: Odaberite konačnu veličinu kabela

Nakon izračuna potrebne struje (sa svim primijenjenim faktorima korekcije) i minimalne veličine vodiča potrebne za ispunjavanje ograničenja pada napona, odaberite onu veličinu koja je veća . Ovo je mjerodavna veličina kabela. Uvijek zaokružite na sljedeću dostupnu standardnu ​​veličinu vodiča - nikada naniže.

Uloga vrste izolacije u naponu kabela

Izolacijski materijal koji okružuje vodič izravno određuje koliko topline kabel može sigurno podnijeti, što zauzvrat postavlja ocjenu struje. Ovo je mjesto gdje se odvija proizvodni proces — posebno izvedba ekstruder za žice i kablove — ima izravan utjecaj na električna i toplinska svojstva gotovog proizvoda.

Uobičajene ocjene temperature izolacije i njihove NEC oznake uključuju:

• 60°C (140°F) — Tip TW, koristi se u starijim stambenim ožičenjima. Niži ampakt, nije prikladan za krugove visokog opterećenja.
• 75°C (167°F) — Vrste THW, THWN. Najčešća komercijalna i industrijska izolacija. Ovo je standardni stupac koji se koristi u NEC tablici 310.15 za dimenzioniranje vodiča u većini novih instalacija.
• 90°C (194°F) — Vrste THHN, XHHW-2, RHH. Veća osnovna jačina struje, ali NEC često ograničava završetak na 75°C osim ako oprema nije posebno ocijenjena za završetke od 90°C. Može se koristiti pri punoj nazivnoj temperaturi od 90°C na otvorenom ili kada je oprema za završetak ocijenjena u skladu s tim.
• 150°C i više — Specijalni kabeli koji koriste silikonsku gumu, PTFE (teflon) ili mineralnu izolaciju (MI kabel). Koristi se u pećima, industrijskim pećnicama i visokotemperaturnoj procesnoj opremi.

Konzistentnost debljine izolacije je kritična. A ekstruder za žice i kablove u modernoj proizvodnoj liniji koristi preciznu geometriju matrice, kontrolu temperature taline i regulaciju brzine linije za održavanje jednolike debljine stijenke oko vodiča. Nedosljedna izolacija — tanja na nekim mjestima — stvara lokalizirane vruće točke koje smanjuju efektivnu toplinsku ocjenu čak i ako prosječna debljina zadovoljava specifikaciju. Napredni strojevi za ekstrudere proizvođača iz Kine, Europe i Sjeverne Amerike sada koriste laserske mjerne sustave i automatsku korekciju ekscentričnosti za postizanje tolerancije debljine stijenke unutar ±5% ili manje.

Bakar naspram aluminijskih vodiča: razlike u veličini

Aluminijski vodiči obično se koriste za ulazne kabele servisa, dovode i distribuciju komunalnih usluga. Lakši su i jeftiniji od bakra, ali aluminij ima samo oko 61% vodljivosti bakra , što znači da vam je potreban veći poprečni presjek za prijenos iste struje.

Kao praktično pravilo: da bi odgovarao ampaciti bakrenog vodiča, aluminij zahtijeva približno dvije AWG veličine veći . Tamo gdje bakar od 6 AWG nosi 65 A (na 75°C), trebat će vam aluminij od 4 AWG za prijenos iste struje. Za metričko dimenzioniranje, aluminijski vodič od 16 mm² otprilike odgovara bakrenom vodiču od 10 mm².

Aluminij se također širi i skuplja više od bakra s temperaturnim ciklusima, što može uzrokovati labavljenje veze tijekom vremena. Svi završeci aluminijskih vodiča moraju koristiti konektore s ocjenom AL/CU, a na spojevima i završecima potreban je antioksidativni spoj kako bi se spriječilo nakupljanje oksidacije koje povećava otpornost. Ovo su zahtjevi kodeksa u većini jurisdikcija, a ne izborne prakse.

Sa stajališta proizvodnje, ekstruzija izolacije preko aluminijskih vodiča zahtijeva pažljivu kontrolu brzine linije i temperature spoja u ekstruder za žice i kablove . Površinski kemijski sastav aluminija razlikuje se od bakra, a neki izolacijski spojevi drugačije prianjaju. Proizvođači kvalitetnih kabela provode testove prianjanja kako bi osigurali da izolacija ispravno prianja i da se ne odvaja od vodiča tijekom savijanja ili toplinskog ciklusa.

Dimenzioniranje kabela za strujne krugove motora

Krugovi motora slijede drugačija pravila od općih strujnih krugova jer motori povlače vrlo visoku udarnu struju pri pokretanju — obično 6 do 8 puta od struje punog opterećenja tijekom 0,5 do 2 sekunde. Sam kabel ne mora biti dimenzioniran za ovu udarnu struju (prekostrujna zaštita to rješava), ali vodič mora biti dimenzioniran na temelju pravila iz članka 430 NEC-a, a ne standardnih tablica jakosti struje.

Za jedan motor, NEC 430.22 zahtijeva dimenzioniranje vodiča strujnog grana najmanje 125% struje punog opterećenja motora (FLC) kao što je navedeno u NEC tablicama 430.247–430.250 (nije vrijednost na pločici s nazivom, osim ako je pločica s nazivom niža od vrijednosti u tablici). Za jednofazni motor od 5 konjskih snaga, 230 V, tablica 430.248 navodi FLC kao 28 A. Vodič tada mora podnositi 28 × 1,25 = 35 A najmanje, pokazujući na 8 AWG bakra.

Za aplikacije pogona s promjenjivom frekvencijom (VFD) vrijede dodatna razmatranja. VFD generiraju harmonijske struje koje proizvode dodatnu toplinu u vodičima. Mnogi inženjeri dodaju dodatnih 10–15% marže povrh standardnog faktora od 125% pri dimenzioniranju kabela za VFD motore. Oklopljeni kabel također je tipično potreban između izlaza VFD-a i motora kako bi se obuzdao visokofrekventni šum i spriječilo oštećenje ležaja od zajedničkih struja.

Izračun pada napona Duboko zaronite: Dugi kabeli

Za kabele duge preko 50 stopa (oko 15 metara), pad napona često postaje dominantan čimbenik dimenzioniranja - a ne jačina struje. To je osobito istinito u solarnim fotonaponskim (PV) sustavima, poljoprivrednim objektima, vanjskoj rasvjeti i industrijskim postrojenjima s opremom smještenom daleko od glavne razdjelne ploče.

Izračunavanje potrebnog presjeka vodiča prema padu napona

Možete preurediti formulu za pad napona kako biste izravno izračunali potrebni presjek vodiča. Za bakar u jednofaznom sustavu:

A (mm²) = (2 × L × I × ρ) / VD_maks

Gdje je A potrebna površina poprečnog presjeka u mm², L je jednosmjerna duljina kabela u metrima, I je struja opterećenja u amperima, ρ (rho) je otpor bakra = 0,0172 Ω·mm²/m (ili 0,0282 za aluminij), a VD_max je najveći dopušteni pad napona u voltima.

Primjer: pumpa crpi 30A na 230V, smještena 120 metara od razvodne ploče. Maksimalni dopušteni pad napona = 3% × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Zaokružite na sljedeću standardnu veličinu: 25 mm² bakreni vodič.

Da je ta ista crpka bila udaljena samo 30 metara, izračun daje 4,49 mm², zaokružujući na 6 mm² — znatno manji i jeftiniji. Trošak premale veličine na duge staze dolazi od gubitka energije i degradacije performansi opreme, a ne samo od pregrijavanja.

Pad napona u solarnim PV DC sustavima

U solarnim instalacijama, dimenzioniranje DC kabela je kritično za učinkovitost sustava. Članak 690 NEC-a preporučuje ograničavanje pada napona u krugovima fotonaponskih izvora na 2% ili manje za maksimalnu žetvu energije. Pad od 2% na sustavu žica od 600 V dopušta samo pad od 12 V na dužini kabela. Sa strujom u nizu od 9 A i dužinom od 50 metara (jednosmjerno), potrebni poprečni presjek vodiča bio bi A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², što ukazuje na minimalno 2,5 mm² ocijenjeni PV kabel (USE-2 ili PV žica u SAD-u).

Kako kvaliteta konstrukcije kabela utječe na izračune veličine

Izračuni veličine kabela pretpostavljaju da kabel zadovoljava svoje nazivne specifikacije. To znači da vodič ima ispravnu površinu poprečnog presjeka, izolacija ima ispravnu debljinu i dielektrična svojstva, a otpor po jedinici duljine odgovara objavljenim vrijednostima. U praksi se kvaliteta kabela značajno razlikuje od proizvođača do proizvođača, a ta varijabilnost izravno utječe na to hoće li vaši izračuni biti održivi na terenu.

Omjer punjenja i umotavanje vodiča

Višestruki vodiči sastoje se od više manjih žica upletenih zajedno. Omjer punjenja — postotak nominalnog poprečnog presjeka koji je stvarno zauzet metalom — utječe na otpor. Višežilni vodič od 2,5 mm² s lošim pakiranjem niti može imati stvarni presjek metala od samo 2,3 mm², povećavajući otpor za približno 8–9% u usporedbi sa specifikacijom. To izravno utječe na pad napona i toplinske performanse. Proizvođači vrhunskih kabela mjere otpor vodiča prema IEC 60228 ili ASTM B8 kako bi potvrdili sukladnost.

Debljina izolacije i postupak ekstruzije

Izolacijski sloj nanosi se kroz a ekstruder za žice i kablove — stroj koji topi polimerni spoj (PVC, XLPE, LSZH ili drugi materijali) i tjera ga kroz preciznu matricu oko pokretnog vodiča. Kvaliteta ovog postupka ekstruzije određuje konzistentnost debljine izolacije, završnu obradu površine i prianjanje na vodič ili unutarnji omotač.

Suvremeni sustavi ekstrudera žice i kabela koje koriste vodeći proizvođači uključuju:

• Kontrola ekscentričnosti u zatvorenoj petlji : Laserski ili kapacitivni senzori mjere koncentričnost izolacije u stvarnom vremenu i automatski prilagođavaju položaj matrice kako bi ispravili premaz izvan središta.
• Praćenje tlaka taline i temperature : Osigurava postojanu viskoznost spoja kroz matricu, sprječavajući tanke mrlje uzrokovane temperaturnim varijacijama u cijevi ekstrudera.
• Integracija Spark testera : Ispitivači iskri visokog napona skeniraju 100% proizvedenog kabela u liniji kako bi otkrili rupice ili tanke točke u izolaciji prije nego se kabel namota.
• Sustavi mjerenja promjera : Laserski mikrometri kontinuirano mjere vanjski promjer i vraćaju podatke za kontrolu brzine linije i izlaza ekstrudera kako bi se održale određene tolerancije promjera.

Kada kupujete kabel za kritične primjene — industrijske strojeve, ožičenje u zgradama, podzemne vodove — uvijek provjerite zadovoljava li kabel UL, CSA ili IEC certifikate testirane prema relevantnim standardima. Ispitani i navedeni kabeli trećih strana jamče da izolacija primijenjena postupkom ekstrudera žice i kabela zadovoljava zahtjeve minimalne debljine, dielektrične čvrstoće i temperaturne otpornosti.

XLPE naspram PVC izolacijska izvedba

Izolacija od umreženog polietilena (XLPE) proizvodi se specijaliziranim postupkom ekstrudera za žice i kabele koji uključuje korak vulkanizacije (umrežavanja), bilo kroz stvrdnjavanje parom, stvrdnjavanje suhim dušikom (CCV linija) ili stvrdnjavanje vlagom silanom. Unakrsno povezivanje stvara trodimenzionalnu polimernu mrežu koja daje XLPE znatno bolje toplinske karakteristike od PVC-a : Kabeli za napajanje izolirani XLPE-om ocijenjeni su na 90°C neprekidno, 130°C tijekom hitnog preopterećenja i 250°C u uvjetima kratkog spoja. PVC dostiže vrhunac na 70°C za standardne kvalitete.

Za srednjenaponske kabele (1kV–35kV), XLPE izolacija proizvedena na liniji ekstrudera trostruke ekstruzije žice i kabela — primjenom poluvodičkog unutarnjeg zaslona, ​​XLPE izolacije i poluvodičkog vanjskog zaslona u jednom prolazu — industrijski je standard. Ovaj pristup s jednim prolazom eliminira kontaminaciju sučelja između slojeva, kritični faktor za visokonaponski dielektrični integritet.

Primjeri praktičnih veličina kabela prema primjeni

Teorija postaje jasnija s konkretnim primjerima primjene u različitim vrstama instalacija. Sljedeći radni primjeri pokrivaju najčešće scenarije koji se susreću u stambenim, poslovnim i industrijskim okruženjima.

Stambeni kuhinjski krug (120V, 20A)

NEC 210.11(C)(1) zahtijeva najmanje dva strujna kruga malih uređaja od 20A u kuhinjskim prostorima. Kabel: 12 AWG / 2 bakra, tip NM-B (Romex), 20A prekidač. Kabel koji vodi od ploče obično je 30-60 stopa u obiteljskoj kući. Pad napona na 20 A preko 60 stopa: VD = (2 × 60 × 1,98 × 20) / 1000 = 4,75 V, što je 3,96% . Prihvatljivo za većinu opterećenja kuhinjskih uređaja. Za konzervativniju instalaciju ili gdje je dužina veća od 80 stopa, nadogradite na 10 AWG.

Stanica za punjenje električnih vozila (240 V, 48 A neprekidno)

EV punjač razine 2 od 11,5 kW troši 48 A pri 240 V. Kao kontinuirano opterećenje: 48A × 1,25 = 60A minimalne struje vodiča. Odaberite 6 AWG bakar THWN-2 u cjevovodu. Za 50 stopa vožnje od ploče do garaže, pad napona = (2 × 50 × 0,491 × 48) / 1000 = 2,36 V = 0,98% — dobro u granicama. Veličinu od 6 AWG određuje struja, a ne pad napona u ovom slučaju.

Industrijski pokretni motor (400 V, 3 faze, 22 kW)

FLC = 22 000 / (1,732 × 400 × 0,87 × 0,92) = 39,7 A. Primijenite faktor motora od 125 %: 39,7 × 1,25 = 49,6 A. Odaberite bakreni vodič od 10 mm² (naziv 52 A u trožilnom kabelu prema IEC 60364). Dužina kabla od MCC do motora je 85 metara. Pad napona = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68% — unutar ograničenja od 3%. Odabir od 10 mm² potvrđen je i zahtjevima za struju i pad napona.

Podzemni dovod (240 V, 100 A, 150 stopa)

100A dovodnik za potploču koji koristi aluminijske vodiče u rasporedu 40 PVC cijevi ukopane na 24 inča. Potrebna struja: 100A. Aluminijski vodič 1/0 AWG ima ocjenu od 120 A na 75°C — zadovoljava snagu struje. Provjera pada napona: 1/0 AWG aluminij R = 0,327 Ω/1000 ft. VD = (2 × 150 × 0,327 × 100) / 1000 = 9,81 V = 4,09% . Prelazi preporučenih 3%. Nadogradite na 2/0 AWG aluminij (R = 0,259 Ω/1000 stopa): VD = 7,77 V = 3,24% — još uvijek marginalno. Koristite 3/0 AWG aluminij (R = 0,205 Ω/1000 ft): VD = 6,15 V = 2,56% — prihvatljivo.

Razmatranja kratkog spoja i struje kvara pri dimenzioniranju kabela

Za srednje i visokonaponske kabele te za industrijske NN kabele u blizini velikih transformatora, vodič također mora biti dimenzioniran da izdrži toplinsku energiju struje kvara tijekom vremena koje je potrebno zaštitnom uređaju da otkloni kvar. Ovo se zove toplinska otpornost na kratki spoj provjeriti.

Formula je: A (mm²) = (I_sc × √t) / K , gdje je I_sc očekivana struja kratkog spoja u amperima, t je vrijeme otklanjanja kvara u sekundama, a K je konstanta materijala (K = 115 za bakrene vodiče s PVC izolacijom počevši od 30°C; K = 135 za bakrene s XLPE izolacijom).

Primjer: Kabel napaja ploču s očekivanom strujom kratkog spoja od 25 kA, a prethodni prekidač se aktivira za 0,2 sekunde. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 mm² . To zahtijeva najmanje 120 mm² bakrenog vodiča — bez obzira na struju opterećenja. U blizini velikih industrijskih transformatora ili glavnih razvodnih ploča, dimenzioniranje kratkog spoja često upravlja odabirom kabela.

Uobičajene pogreške u proračunu veličine kabela

Razumijevanje metode izračuna samo je pola uspjeha. Praktične pogreške na terenu dovode do premalih ili prevelikih kabela čak i kada inženjer ispravno primjenjuje formule.

• Korištenje struje s natpisne pločice umjesto NEC tablice FLC za motore: NEC 430.22 izričito zahtijeva korištenje vrijednosti NEC tablice, a ne pločice s nazivom, osim ako je pločica s nazivom niža. Korištenje niže struje s natpisne pločice motora veće učinkovitosti i premale veličine kabela predstavlja kršenje kodeksa.
• Zaboravljanje primjene smanjenja vrijednosti paketa: Instaliranje šest THHN vodiča u jednu cijev i dimenzioniranje svakog za pojedinačnu jačinu jako je česta pogreška. Faktor snopa od 0,80 smanjuje njihovu efektivnu strujnu snagu, zahtijevajući veće vodiče.
• Ne uzimajući u obzir buduće povećanje opterećenja: Krug na 95% struje vodiča ne ostavlja mjesta za dodatnu opremu. Najbolja industrijska praksa je dimenzioniranje kabela na ne više od 80% nazivne struje u normalnim radnim uvjetima.
• Miješanje AWG i metričkih vrijednosti u istoj formuli: Korištenje AWG vrijednosti otpora (u Ω/1000 stopa) s metričkim duljinama (u metrima) bez pretvorbe daje krajnje netočne rezultate. Uvijek potvrdite jedinice prije izračuna.
• Ignoriranje temperature okoline: Kabel instaliran u potkrovlju na temperaturi okoline od 50°C umjesto standardne osnovne vrijednosti od 30°C zahtijeva značajno smanjenje snage. 12 AWG THHN s ocjenom 30A na 30°C može nositi samo 23A na 50°C ambijentalne temperature — smanjenje od 23%.
• Kupnja nekvalitetnog kabela: Kabel neprovjerenih proizvođača može imati stvarni presjek vodiča 10–15% ispod nominalnog zbog loše kontrole procesa izvlačenja žice i ekstruzije. Uvijek kupujte kabel s UL liste ili IEC certificiran iz sljedivih izvora.

Kratka referenca: Sažetak odabira veličine kabela

Za brzu referencu na licu mjesta, sljedeća tablica sažima uobičajene scenarije opterećenja i minimalne veličine kabela koje su potrebne u tipičnim uvjetima (bakreni vodič, 75°C izolacija, 30°C okoline, jedan krug u cjevovodu, do 50 stopa).
