Čemu služi SATA kabel? Funkcija, vrste i savjeti

Čemu služi SATA kabel? Izravan odgovor

SATA (Serial ATA) kabel služi jednoj osnovnoj svrsi: stvara komunikacijski kanal velike brzine između uređaja za pohranu — kao što je tvrdi disk (HDD), solid-state pogon (SSD) ili optički pogon — i matične ploče računala. Bez ovog kabela vaš sustav ne može čitati s tih uređaja za pohranu niti pisati na njih, što znači da nema operativnog sustava, nema datoteka niti računala koje funkcionira u bilo kojem praktičnom smislu.

Zapravo postoje dvije vrste SATA kabela koji rade zajedno u bilo kojoj postavci za pohranu: SATA podatkovni kabel , koji prenosi podatkovne signale između pogona i matične ploče, i SATA kabel za napajanje , koji isporučuje električnu energiju od jedinice napajanja (PSU) do samog pogona. Oboje je bitno — pogon sa spojenim samo jednim od dva jednostavno neće funkcionirati.

Fizička konstrukcija ovih kabela - od debljine izolacije do čistoće vodiča - značajno ovisi o proizvodnom procesu koji stoji iza njih. Moderni SATA kabeli proizvode se korištenjem preciznih strojeva za ekstrudiranje žice i kabela koji ravnomjerno nanose izolaciju preko bakrenih vodiča, osiguravajući integritet signala duž cijele duljine kabela. Ovaj proizvodni detalj nije trivijalan; izravno utječe na brzine prijenosa, otpornost na toplinu i dugoročnu trajnost.

Kako SATA kabeli prenose podatke: tehnički mehanizam

SATA koristi metodu serijskog prijenosa, što znači da se bitovi podataka šalju jedan po jedan u kontinuiranom toku, a ne paralelno. Ovo je bio značajan odmak od starijeg PATA (Parallel ATA) standarda, koji je slao više bitova istovremeno, ali je zahtijevao široke vrpčaste kabele i patio od preslušavanja pri većim brzinama.

SATA podatkovni kabel sadrži 7 pinova i 3 vodiča : dva para linija diferencijalnog signala za prijenos i primanje podataka i tri linije za uzemljenje koje smanjuju elektromagnetske smetnje. Diferencijalno signaliziranje znači da kabel šalje isti signal dva puta - jednom normalno i jednom invertirano - a prijemni uređaj uspoređuje ta dva kako bi filtrirao šum. Ovaj pristup omogućuje SATA kabelima da pouzdano rade na visokim frekvencijama bez problema s interferencijom koji su mučili starije standarde.

Usporedba brzine SATA generacije

SATA III, koji radi na 6 Gb/s s efektivnom gornjom propusnošću od oko 600 MB/s , trenutni je standard koji se koristi u gotovo svim verzijama stolnih i prijenosnih računala. Sam fizički kabel kompatibilan je unatrag u sve tri generacije — SATA III kabel može spojiti SATA I disk — iako će brzine biti ograničene na maksimum sporijeg uređaja.

SATA kabel za napajanje: čemu služi i zašto je važan

SATA konektor napajanja je 15-pinski utikač koji isporučuje tri odvojene razine napona na povezani disk: 3,3 V, 5 V i 12 V . Svaki napon služi različitoj funkciji unutar unutarnjih komponenti pogona. Linija od 12 V prvenstveno napaja motor u pogonima tvrdog diska, okrećući ploče na 5400 ili 7200 okretaja u minuti. Linija od 5 V napaja logičku ploču pogona i elektroniku za čitanje/pisanje. Linija od 3,3 V, uvedena u reviziji SATA standarda, koristi se na nekim modernim SSD-ovima za njihove sklopove kontrolera male snage.

15-pinski SATA konektor napajanja zamijenio je stariji 4-pinski Molex konektor koji se koristio u PATA sustavima. Nudi mnogo tanji profil, lakše usmjeravanje unutar kućišta i mogućnost prijenosa sve tri razine napona istovremeno kroz jedan konektor. Tipični 2,5-inčni SSD u stilu prijenosnog računala crpi samo iz 5V linije, trošeći samo 1–3 vata pod opterećenjem , dok tvrdi disk za stolno računalo od 3,5 inča koji se vrti brzinom od 7200 okretaja u minuti može potegnuti do 8-10 vata tijekom operacija traženja — prvenstveno preko 12V tračnice.

Kvaliteta ožičenja unutar SATA kabela za napajanje - osobito promjer bakrenih vodiča i postojanost izolacije - utječe na stabilnost napona pod opterećenjem. Ovo je mjesto gdje proizvodni procesi poput onih koji se koriste u proizvodnji ekstrudera žice i kabela postaju izravno relevantni za performanse u stvarnom svijetu.

Kako Ekstruder žice i kabela Tehnologija oblikuje kvalitetu SATA kabela

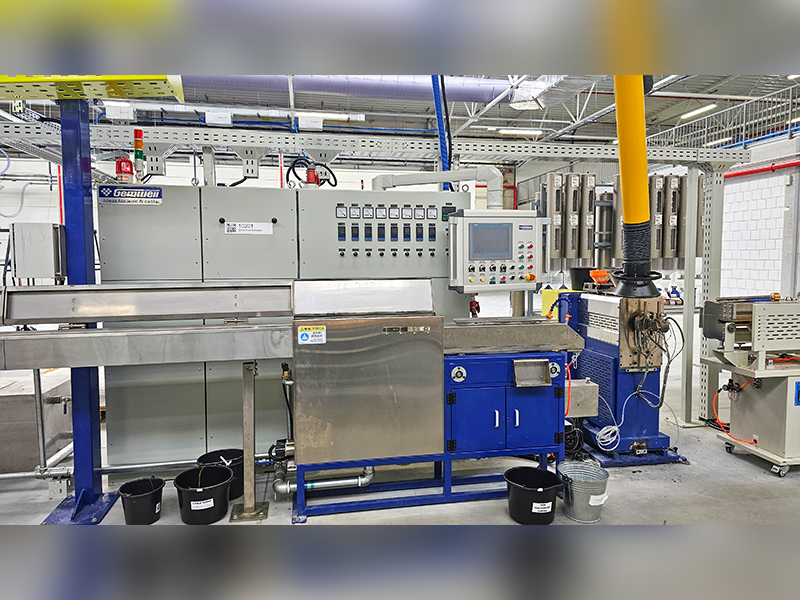

Svaki SATA kabel započinje svoj život na liniji za ekstruziju. Ekstruder za žice i kabele je stroj koji tjera rastaljeni termoplastični materijal - najčešće PVC (polivinil klorid), LLDPE (linearni polietilen niske gustoće) ili FEP (fluorirani etilen propilen) - kroz matricu oko bakrenog vodiča, stvarajući konzistentno presvučenu žicu. Ovo nije sekundarni detalj; kvaliteta istiskivanja određuje ujednačenost debljine izolacije, dielektrična svojstva, temperaturnu otpornost i koliko dobro kabel drži tijekom godina korištenja.

Posebno u proizvodnji SATA kabela, ekstruder za žice i kabele mora iznimno precizno izolirati vrlo fine vodiče. SATA podatkovni kabeli obično koriste 28 AWG vodiča za signalne vodove i 26 AWG vodiča za zemaljske vodove. Kod ovih mjerača, čak i malo odstupanje u debljini izolacije - recimo, 0,02 mm od specifikacije - može promijeniti karakteristike impedancije kabela i utjecati na integritet signala na frekvencijama od 6 Gb/s koje zahtijeva SATA III.

Što kvaliteta ekstruzije utječe na gotov kabel

• Kontrola impedancije: SATA kabeli su specificirani za održavanje diferencijalne impedancije od 100 ohma (±10%). Nedosljednosti ekstruzije uzrokuju varijacije impedancije koje proizvode refleksiju signala i pogreške u podacima.
• Dielektrična konstanta: Odabrani izolacijski materijal i koliko ga ravnomjerno primjenjuje ekstruder za žice i kabele određuje koliko se brzo signali šire kroz kabel — izravno utječući na kašnjenje na razini nanosekunde.
• Otpornost na temperaturu: PVC izolacija ekstrudirana na odgovarajuću debljinu obično može izdržati temperature od -20°C do 80°C. Tanke mrlje koje stvaraju loše kalibrirani ekstruderi dovode do kvara izolacije pod dugotrajnom toplinom opterećenog pogona ili tople unutrašnjosti kućišta.
• Flex vijek trajanja: Kako many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Prianjanje vodiča: Odgovarajuća temperatura i tlak ekstruzije osiguravaju čisto spajanje izolacije s omotačem vodiča bez šupljina koje bi omogućile ulazak vlage tijekom vremena.

Vrhunski proizvođači kabela pokreću svoje linije za ekstrudiranje žice i kabela s ispitivanjem iskre u stvarnom vremenu i sustavima za mjerenje promjera koji provjeravaju svaki metar ekstrudirane žice radi oštećenja. Potrošački SATA kabeli renomiranih marki obično prolaze kroz ove kontrole kvalitete. Iznimno jeftini kabeli nepoznatih dobavljača — koji se često prodaju na veliko putem interneta — često preskaču ove korake, što rezultira kabelima koji u početku dobro rade, ali se pojavljuju povremene pogreške unutar 12–18 mjeseci.

Ravni u odnosu na okrugle SATA kabele: razlike u konstrukciji i kada su važne

SATA podatkovni kabeli dolaze u dva glavna fizička formata: ravni (u obliku vrpce) i okrugli. Oba nose isti 7-pinski raspored signala, ali njihova unutarnja konstrukcija i praktično ponašanje se znatno razlikuju.

Plosnati SATA kabeli su zadani stil koji se isporučuje s većinom matičnih ploča. Vodiči su položeni jedan do drugoga i omotani ravnim termoplastičnim omotačem, koji se obično proizvodi ekstruderom za ravne kabelske žice i kabele ili postupkom laminiranja. Oni su jeftini za proizvodnju, uredno leže uz površine i lako se usmjeravaju duž unutarnjih rubova kućišta osobnog računala. Međutim, oni imaju ograničen radijus savijanja — njihovo tjeranje u uske krivulje može savijati vodiče i uzrokovati degradaciju signala ili fizičko oštećenje izolacije na točkama naprezanja.

Okrugli ili pleteni SATA kabeli imaju pojedinačno izolirane vodiče upletene ili skupljene unutar okruglog vanjskog plašta. Ova konstrukcija pruža bolju fleksibilnost, olakšava usmjeravanje kroz uske kanale za upravljanje kabelima i nudi malo bolju EMI zaštitu zbog rasporeda upredenih parica vodiča signala. Njihova proizvodnja košta više jer svaki vodič mora zasebno proći kroz ekstruder žice i kabela prije sklapanja.

Pravokutni nasuprot ravnim konektorima

Osim ravnih u odnosu na okrugle, SATA kabeli također dolaze s ravnim ili pod pravim kutom (90 stupnjeva) konektorima na jednom ili oba kraja. Konektor pod pravim kutom posebno je koristan kada je pogon montiran blizu bočne ploče kućišta, gdje bi ravni konektor stršio prema van i potencijalno blokirao protok zraka ili spriječio zatvaranje ploče. Konektori pod pravim kutom uvode malu mehaničku koncentraciju naprezanja na točki savijanja, tako da kvaliteta kabela - posebice robusnost kalupa na ulazu konektora - postaje važnija u ovim konfiguracijama.

Uobičajeni znakovi da je SATA kabel u kvaru

SATA kabeli kvare, i to češće nego što većina ljudi očekuje. Budući da simptomi pokvarenog kabela blisko oponašaju simptome pokvarenog pogona, kabeli se često zanemaruju tijekom rješavanja problema. Znati što tražiti štedi vrijeme i sprječava nepotrebne zamjene pogona.

• Otkrivanje povremene vožnje: BIOS ili operativni sustav ponekad vide pogon, ali ne i drugi. Ovo je klasičan simptom labavog ili oštećenog konektora SATA podatkovnog kabela koji ne ostvaruje dosljedan kontakt s pinovima.
• Česte pogreške čitanja/pisanja: Aplikacije prijavljuju pogreške prilikom pristupa datotekama ili OS bilježi pogreške diska u pregledniku događaja. Ako SMART dijagnostika pokaže da je sam pogon ispravan, kabel je sljedeći logični sumnjivac.
• Iznenadni padovi performansi: SATA III SSD koji inače čita pri 500 MB/s iznenada se testira pri 150 MB/s. Ova brzina odgovara propusnosti SATA I — znak da veza pregovara do najmanjeg zajedničkog nazivnika zbog pogrešaka signala na oslabljenom kabelu.
• Pogoni koji klikaju ili se ne vrte: Iako oni obično ukazuju na problem s mehaničkim pogonom, problemi s kabelom za napajanje mogu uzrokovati da pogon ne prima odgovarajući napon za okretanje motora, stvarajući slične simptome.
• Neuspješno pokretanje nakon pomicanja kućišta: Premještanje računala uzrokuje savijanje i pomicanje kabela. Kabel koji je bio granično funkcionalan može potpuno izgubiti kontakt nakon jednog premještanja.

Rješenje u svim tim slučajevima često je a $3–$8 zamjenski kabel , ali ljudi često provode sate radeći dijagnostiku na savršeno dobrom pogonu. Uvijek prvo zamijenite kabel kada se iznenada pojave problemi sa pohranjivanjem bez prethodnih simptoma istrošenosti pogona.

SATA kabeli u različitim primjenama uređaja

Dok su stolna računala najčešći kontekst za SATA kabele, sučelje se pojavljuje u širokom rasponu hardvera — a zahtjevi za kabelom mijenjaju se ovisno o aplikaciji.

Stolna računala

Standardni 3,5-inčni tvrdi diskovi i 2,5-inčni SSD-ovi u tower stolnim računalima koriste SATA podatkovne i naponske konektore pune veličine. Matične ploče u faktoru oblika ATX obično pružaju 4 do 8 SATA priključaka , dopuštajući više pogona. Vrhunske HEDT (High-End Desktop) ploče mogu ponuditi do 12 SATA priključaka za građevine koje zahtijevaju pohranu podataka poput NAS poslužitelja ili radnih stanica za uređivanje videa.

Prijenosna računala

Prijenosna računala koriste 2,5-inčne pogone s istim SATA sučeljem, ali kabel je obično vrlo kratka, ponekad izravno spojena vrpca integrirana u sklop ležišta pogona. Dodatni SATA kabeli za prijenosna računala moraju biti izrađeni u skladu s točnim specifikacijama duljine i fleksibilnosti — ovdje svojstva savitljivosti omotača kabela, djelomično određena odabirom materijala ekstrudera za žice i kabele, postaju kritična jer kabel podnosi stres svaki put kada se šasija savija tijekom normalne uporabe.

Poslužitelji i NAS uređaji

U poslužiteljskim okruženjima, SATA kabeli moraju zadovoljiti više standarde izdržljivosti jer se diskovima pristupa neprekidno, često 24/7. Kabeli poslužiteljskog razreda koriste teže izolacijske materijale i priključke za zaključavanje kako bi se spriječilo slučajno odspajanje. Neke poslovne postavke koriste eSATA (vanjski SATA) za povezivanje vanjskih kućišta za pohranu — varijanta koja koristi drugačiji fizički konektor, ali isti signalni protokol, s kabelima koji su zaštićeni od vanjskog EMI-ja i ocijenjeni za dužu vožnju do 2 metra u odnosu na tipično ograničenje od 1 metra internih SATA kabela.

Optički pogoni i specijalizirani hardver

DVD i Blu-ray pogoni također koriste standardne SATA veze, kao i neki pogoni trake i određeni industrijski ugrađeni sustavi. Kabel ima istu funkciju u svim ovim slučajevima: uspostavlja put podataka i isporučuje napajanje. Industrijske primjene ponekad zahtijevaju kabele sa širim temperaturnim ocjenama, što znači da proizvođači moraju koristiti različite izolacijske spojeve kroz svoje linije ekstrudera za žice i kabele — materijale poput umreženog polietilena (XLPE) umjesto standardnog PVC-a, ocijenjenog za kontinuirani rad na 90°C ili više.

SATA u odnosu na druga sučelja za pohranu: gdje se kabel uklapa u širu sliku

Razumijevanje onoga što SATA kabel radi također znači razumijevanje gdje se on nalazi u odnosu na druge tehnologije povezivanja pohrane, osobito jer su NVMe i M.2 pogoni postali mainstream.

NVMe M.2 pogoni uključuju se izravno u utor na matičnoj ploči i uopće ne zahtijevaju poseban kabel — primaju i podatkovne signale i napajanje preko samog M.2 konektora. To ih čini bržima i urednijima u konstrukciji upravljanoj kabelom. Međutim, SATA kabeli ostaju široko relevantni jer tvrdi diskovi još uvijek dominiraju pohranom velikog kapaciteta i cijene po terabajtu — HDD od 20 TB trenutačno košta djelić NVMe SSD-a od 20 TB — a svi HDD-ovi koriste SATA sučelje. SATA SSD-ovi također ostaju popularni kao pristupačne opcije nadogradnje u starijim sustavima koji nemaju M.2 utore.

Odabir pravog SATA kabela: što tražiti

Nisu svi SATA kabeli jednaki. S obzirom na to da je sam kabel jeftin u odnosu na pogone koje povezuje — i cijenu gubitka podataka zbog kvara kabela — isplati se pažljivo birati. Evo što treba ocijeniti:

Materijal i mjerač vodiča

Potražite kabele koji specificiraju bakrene vodiče bez kisika (OFC). OFC žica ima manje nečistoća od standardnog bakra, što znači manji otpor po jedinici duljine i bolji prijenos signala. Vodič se provlači kroz matricu kako bi se postigao specificirani AWG promjer, zatim prolazi kroz ekstruder za žice i kabele kako bi dobio svoj izolacijski premaz. Kabeli koji ne specificiraju vrstu vodiča često su izrađeni od aluminija obloženog bakrom (CCA), koji ima otprilike 60% bakrene vodljivosti i krtiji je pod pritiskom savijanja.

Zaključavanje jezičaka konektora

Standardni SATA konektori nemaju mehanizam za zaključavanje. Oslanjaju se isključivo na trenje kako bi ostali na mjestu. U sustavu s vibracijama — u blizini snažnog ventilatora, u vozilu ili u bilo kojoj mobilnoj aplikaciji — to je stvarni rizik. Kabeli s a zasun za zaključavanje ili pričvrsnu kopču na tijelu konektora mehanički osigurati spoj i spriječiti slučajno odspajanje. Mnogi vrhunski kabeli uključuju ovu značajku uz malu dodatnu cijenu.

Duljina kabela

SATA specifikacija dopušta duljine kabela do 1 metar (približno 39 inča) za interne kablove. Većina unaprijed izgrađenih sustava koristi kabele u rasponu od 45–50 cm, što je dovoljno za standardne konfiguracije tornjeva. Duži kabeli su dostupni, ali donose veći otpor i potencijal za degradaciju signala, stoga izbjegavajte prekomjernu duljinu — koristite najkraći kabel koji udobno doseže od priključka matične ploče do pogona bez napetosti ili oštrih zavoja.

Materijal jakne

Vanjski omotač kabela — koji se nanosi ekstruderom za žicu i kabel kao završni ekstruzijski sloj u višeslojnim kabelskim konstrukcijama — određuje fleksibilnost, temperaturnu otpornost i kemijsku otpornost. Standardni kabeli koriste PVC, koji je fleksibilan i jeftin. Za okruženja s visokim temperaturama (kao što su gusti poslužitelji montirani u rack ili industrijska kućišta), potražite kabele s LLDPE ili FEP omotačima, koji nude bolju otpornost na toplinu i manje ispuštanje plinova — oslobađanje kemijskih para koje mogu kontaminirati osjetljivu elektroniku tijekom vremena u zatvorenim kućištima.

Marka i certifikacija

Kabeli poznatih marki kao što su Sabrent, StarTech, Rosewill i Monoprice koriste proizvodne linije s dosljednom kontrolom kvalitete, uključujući inline mjerenje promjera tijekom ekstruzije i 100% testiranje kontinuiteta nakon sastavljanja. Generički kabeli bez oznake marke preskaču ove korake. UL popis (za sjevernoamerička tržišta) i CE oznaka (za europska tržišta) pokazuju da kabel zadovoljava minimalne standarde električne sigurnosti i konstrukcije.

Kako to Properly Connect and Route SATA Cables

Ispravna instalacija važna je jednako kao i kvaliteta kabela. Visokokvalitetni kabel koji je nemarno instaliran ne radi ništa bolje od jeftinog.

1. Identificirajte SATA priključke svoje matične ploče. Obično se nalaze uz desni rub ploče na ATX sustavima, s oznakama SATA0 do SATA5 ili slično. Prvo koristite priključke s nižim brojevima; često su spojeni na primarni SATA kontroler, koji pruža najbolju izvedbu i podršku za prioritet pokretanja.
2. Spojite podatkovni kabel. SATA podatkovni konektor ima urez u obliku slova L tako da se može umetnuti samo u jednom smjeru. Čvrsto ga pritisnite u podatkovni priključak pogona dok ne osjetite da potpuno sjeda. Ako koristite kabel za zaključavanje, uključite zasun.
3. Spojite kabel za napajanje. 15-pinski SATA konektor za napajanje također ima ključeve i umeće se samo u jednom smjeru. Zahtijeva veću silu umetanja nego podatkovni konektor zbog veće kontaktne površine — primijenite stabilan ravnomjeran pritisak umjesto ljuljanja konektora, što može saviti ili puknuti kućište konektora.
4. Usmjerite kabel bez oštrih zavoja. Održavajte polumjer savijanja od najmanje 25 mm (oko 1 inča) na svim točkama duž kabela. Plosnati kabeli posebno su osjetljivi na savijanje — ako je dostupan konektor pod pravim kutom, koristite ga blizu kraja pogona kako biste eliminirali savijanje na ulaznoj točki konektora odakle dolazi većina kvarova.
5. Osigurajte višak duljine kabela. Upotrijebite vezice za kabele ili trake na čičak da skupite višak kabela dalje od ventilatora i putova protoka zraka. Neosigurani SATA kabel može se uvući u lopaticu ventilatora, uzrokujući i oštećenje kabela i kvar ventilatora.
6. Provjerite u BIOS-u nakon pokretanja. Nakon instalacije uđite u BIOS/UEFI sustava i potvrdite da se pogon pojavljuje na popisu uređaja za pohranu. Ako se ne dogodi, provjerite obje kabelske veze prije nego što pretpostavite da je problem u pogonu ili matičnoj ploči.

Proizvodni lanac iza svakog SATA kabela

Da biste u potpunosti razumjeli što SATA kabel radi i zašto je kvaliteta važna, pomaže pratiti proizvodni proces koji ga stvara. Jedan SATA kabel prolazi kroz više faza proizvodnje prije nego što dospije u ruke sastavljača računala.

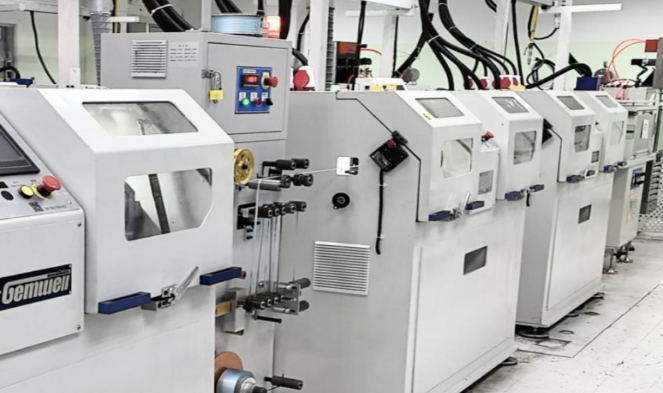

Započinje s bakrenom šipkom, povučenom kroz stroj za izvlačenje žice do ciljnog AWG profila. Izvučena žica zatim prolazi kroz ekstruder žice i kabela, gdje se nanosi termoplastična izolacija. U ekstruderu s jednim vijkom — najčešćem tipu u proizvodnji kabela — izolacijska smjesa se u obliku peleta stavlja u grijanu bačvu, otapa se i tjera kroz matricu s križnom glavom koja oblaže žicu dok se kreće. Brzine vodova za žicu finog promjera kao što je 28 AWG obično iznose 100-600 metara u minuti , s pažljivo kontroliranim temperaturnim profilom ekstrudera i brzinom puža kako bi se održala dosljedna debljina izolacije.

Nakon ekstruzije, izolirani vodiči se sastavljaju — ili ravno položeni za konstrukciju ravnog kabela ili upleteni u paru za konstrukciju okruglog kabela. Konfiguracije upredene parice slijede određene brzine uvijanja (zavoji po jedinici duljine) za kontrolu diferencijalne impedancije. Sastavljeni vodiči se zatim mogu provući kroz drugi ekstruder za žice i kabele kako bi se nanio cjelokupni vanjski omotač.

Slijedi završetak konektora: krajevi kabela su izrezani na određenu duljinu, ogoljeni i savijeni ili presvučeni plastičnim kućištima SATA konektora. Cijeli sklop se zatim testira na kontinuitet, kratke spojeve, au nekim slučajevima i karakteristike visokofrekventne impedancije pomoću opreme za reflektometriju u vremenskoj domeni (TDR).

Cijeli ovaj proces - od linije za ekstrudiranje žice i kabela do gotovog kabela - uglavnom se odvija u pogonima diljem Kine, Tajvana, a sve više i Vijetnama i Indije. Razlika između kabela od 2 USD i kabela od 7 USD obično leži u tome koji se koraci kontrole kvalitete izvode i koliko se strogo nadzire proces ekstrudera žice i kabela tijekom proizvodnje.
