Kako napraviti Ethernet kabel: Vodič korak po korak

Izrada vlastitog Ethernet kabela je jednostavna kada shvatite slijed ožičenja, prave alate i standard kabela koji vam je potreban. Cijeli proces traje manje od 10 minuta po kabelu nakon što pripremite materijale. Priključite RJ45 konektore na svaki kraj kabela s upredenom paricom, slijedeći standard ožičenja T568A ili T568B, a zatim provjerite vezu pomoću uređaja za ispitivanje kabela. To je kratak odgovor. Ostatak ovog vodiča ide dublje u svaki korak, svaku varijablu i svaku pogrešku koju vrijedi izbjegavati.

Bez obzira vodite li kućni laboratorij, ožičite ured ili mijenjate oštećeni patch kabel, izgradnja vlastitog Ethernet kabela daje vam točnu kontrolu duljine, mogućnost odabira materijala više kvalitete i pravo razumijevanje onoga što se nalazi unutar kabela kojem vjerujete u svoju mrežu.

Što je zapravo unutar Ethernet kabela

Prije nego bilo što stežete, dobro je znati s čime radite. Standardni Ethernet kabel sadrži četiri upredene parice bakrene žice — ukupno osam vodiča . Uvijanje je namjerno. Svaki par se uvija malo drugačijom brzinom kako bi se poništile elektromagnetske smetnje (EMI) od susjednih parova, svojstvo koje se naziva poništavanje preslušavanja.

Vanjski omotač kabela - dio koji vidite i njime rukujete - obično je izrađen od PVC-a ili spoja s niskim sadržajem dima i bez halogena (LSZH). Ova jakna proizvodi se u kontinuiranim duljinama pomoću a ekstruder za žice i kablove , stroj koji topi izolacijski materijal i gura ga oko bakrenih vodiča dok prolaze kroz matricu. Ujednačenost i debljina ovog ekstrudiranog omotača izravno utječu na fleksibilnost kabela, njegovu otpornost na ekstremne temperature i njegovu sposobnost da zadovolji ocjene sigurnosti od požara kao što su CM, CMR ili CMP.

Unutar omotača, svaki pojedinačni vodič također je obložen tankim slojem plastične izolacije u boji — ponovno nanesenom ekstruder za žice i kablove tijekom proizvodnje. To kodiranje u boji je ono što vam omogućuje da točno slijedite dijagrame ožičenja T568A i T568B kada ručno završavate kabel.

Kategorije Ethernet kabela i njihove specifikacije

Za većinu DIY projekata Ethernet kabela, Cat6 je praktična slatka točka . Široko je dostupan, podržava gigabitne brzine na punih 100 metara, podržava 10 Gbps na kraćim udaljenostima i košta samo neznatno više od Cat5e. Cat6A je vrijedan razmatranja ako postavljate trajnu zidnu instalaciju i želite sigurnost u budućnosti pri 10 Gbps na punih 100 metara.

Alati i materijali koji su vam potrebni prije nego počnete

Rezanje uglova na alatima je mjesto gdje počinje većina neispravnih Ethernet kabela. Loš crimp nevidljiv je oku, ali je razoran za integritet signala. Ovdje je sve što vam je potrebno za pravilno obavljanje posla:

Osnovni alati

• Alat za presovanje — Ovo je najvažniji alat. Kvalitetan prešač s čegrtaljkom (poput onih koje proizvode Platinum Tools ili Klein Tools) primjenjuje ravnomjeran, dosljedan pritisak na svih osam pinova istovremeno. Jeftine stezaljke bez zakretanja glavni su uzrok isprekidanih spojeva.
• Skidač kabela — Namjenski skidač kabela zarezuje vanjski omotač bez zarezivanja unutarnje izolacije vodiča. Možete upotrijebiti pomoćni nož u nevolji, ali zarezana unutarnja izolacija uzrokuje kratke spojeve i degradaciju signala.
• Škare ili škare za ujednačeno rezanje žice — Za podrezivanje vodiča na jednaku duljinu prije umetanja u RJ45 konektor.
• Tester kabela — Nema pregovaranja ako izrađujete više od jednog kabela. Osnovni tester kontinuiteta košta ispod 20 dolara i potvrđuje da je svih osam pinova spojeno ispravno na oba kraja.
• Ravnalo ili mjerač trake — Za točno mjerenje duljine kabela i za provjeru da niste odmotali više od preporučene količine vodiča na svakom kraju.

Materijali

• Spool za Ethernet kabel — Kupujte po stopi ili u kolutima od 250 stopa, 500 stopa ili 1000 stopa, ovisno o opsegu vašeg projekta. Plašt kabela, proizveden putem a kabelski ekstruder tijekom proizvodnje, trebao bi biti označen svojom ocjenom kategorije, promjerom vodiča (obično 23 AWG za Cat6) i svim primjenjivim sigurnosnim popisima (CMR za usponsku vodu, CMP za plenumske prostore).
• RJ45 konektori — Kupite priključke koji odgovaraju vašoj kategoriji kabela. Cat6 kabeli sa svojim vodičima većeg promjera i unutarnjim žljebovima zahtijevaju konektore s oznakom Cat6 sa širim kanalom vodiča. Korištenje konektora Cat5e na kabelu Cat6 rezultira lošim pristajanjem i neuspjelim savijanjem.
• Čizme za rasterećenje naprezanja (opcionalno) — Ove plastične čahure klize preko kabela prije stiskanja i spajaju se preko RJ45 konektora kako bi zaštitile spoj od ponovnog savijanja.
• Oznake ili oznake za kabele — Označite oba kraja svakog kabela koji napravite. To štedi sate kasnijeg rješavanja problema.

Razumijevanje standarda ožičenja T568A i T568B

Ovdje se ljudi zbune, pa riješimo to izravno. Postoje dva prihvaćena standarda ožičenja za Ethernet kabele: T568A i T568B , definiran standardom TIA/EIA-568. Razlikuju se samo u rasporedu narančastih i zelenih parova (pinovi 1, 2, 3 i 6). Oba rade dobro za gigabitni Ethernet. Izbor je važan samo za dosljednost unutar jedne instalacije.

T568B je standard koji se češće koristi u Sjedinjenim Državama , osobito u komercijalnim i poslovnim okruženjima. T568A preferira se u državnim instalacijama (određen je u nekim mrežnim standardima savezne vlade SAD-a) i tehnički je standard koji preferira TIA za nove instalacije. U praksi, sve dok koristite isti standard na oba kraja ravnog kabela, to funkcionira.

T568B Pin-Out (slijeva nadesno, jezičak okrenut prema dolje)

Ravni u odnosu na ukrštene kabele

A izravni kabel koristi isti standard ožičenja (T568A ili T568B) na oba kraja. To je ono što radite u gotovo svakoj situaciji: spajanje računala na preklopnik, preklopnik na usmjerivač, zidna utičnica na patch panel. A crossover kabel koristi T568A na jednom kraju i T568B na drugom, zamjenjujući parove odašiljanja i primanja. Križni kabeli povijesno su bili potrebni za izravno povezivanje dvaju računala bez prekidača. Danas gotovo sve moderne kartice mrežnog sučelja (NIC) i sklopke podržavaju Auto-MDI/MDIX, koji automatski detektira i ispravlja tip kabela, čineći križne kabele uglavnom zastarjelima. Ipak, poznavanje razlike sprječava zabunu kada naiđete na stari križni kabel u naslijeđenoj instalaciji.

Korak po korak: Kako napraviti Ethernet kabel

Pažljivo slijedite ove korake. Razlika između kabela koji radi na gigabitnim brzinama i onog koji ne radi na 100 Mbps — ili se uopće ne povezuje — često se svodi na milimetre izloženog vodiča ili kut jedne žice.

Korak 1: Izrežite kabel na željenu duljinu

Izmjerite udaljenost koju trebate pokriti i odrežite kabel. Dodajte najmanje 6 do 12 inča dodatne duljine kako biste uzeli u obzir završetke na svakom kraju i kako biste sebi dali malo opuštenosti za buduće ponovno završavanje ako konektor ikada zakaže. Maksimalna duljina jednog segmenta Ethernet kabela je 100 metara (328 stopa) za Cat5e do Cat6A. Prekoračenje uzrokuje slabljenje signala i nepouzdane veze.

Ako koristite čizme za rasterećenje naprezanja, sada gurnite jednu na kabel — prije nego što spojite konektor — jer ih ne možete dodati poslije.

Korak 2: Skinite vanjsku jaknu

Upotrijebite alat za skidanje kabela za zarez i uklanjanje otprilike 1 do 1,5 inča (25 do 38 mm) vanjskog plašta sa svakog kraja. Nježno zarezujte — režete PVC ili LSZH materijal omotača koji je nanesen pomoću ekstrudera za žice i kabele u kontroliranoj debljini, a nije potreban veliki pritisak. Dovoljno je jednom ili dva puta okrenuti skidač oko kabela. Skinite zarezani dio jakne kako biste otkrili četiri upletena para iznutra.

Pregledajte vodiče. Ako je bilo koja pojedinačna žica u boji izolacije zarezana ili izrezana, dodatno odrežite kabel i počnite ovaj korak ponovno. Zarezani izolator uzrokuje kratki spoj između susjednih vodiča pod visokofrekventnom signalizacijom modernog Etherneta.

Neki Cat6 kabeli imaju plastični utor u obliku križa (također nazvan separator ili X-ispuna) koji se proteže duž duljine kabela kako bi se parovi fizički odvojili i smanjilo preslušavanje. Ako vaš ima, obrubite ga u ravnini s krojem jakne pomoću škara u ravnini.

Korak 3: Odmotajte i rasporedite parove

Pažljivo odmotajte svaki od četiri para i izravnajte pojedinačne vodiče. Za T568B, rasporedite ih s lijeva na desno ovim redom: narančasto/bijelo, narančasto, zeleno/bijelo, plavo, plavo/bijelo, zeleno, smeđe/bijelo, smeđe.

Ovo je korak koji početnike najčešće spotakne. Uzmite si vremena ovdje. Položite žice ravno u ruku i dvaput provjerite redoslijed prije nastavka. Jedna prebačena žica znači da kabel neće raditi — ili još gore, radit će s prekidima, što je teže dijagnosticirati.

Ne odmotajte više vodiča nego što je potrebno. Standard TIA/EIA-568 navodi maksimalnu neumotanu duljinu od 13 mm (oko pola inča) za Cat6. Pretjerano odmotavanje smanjuje performanse preslušavanja kabela i može uzrokovati neuspjeh na certifikacijskom testiranju čak i ako se tijekom osnovnog testiranja poveže gigabitnom brzinom.

Korak 4: Izrežite vodiče na jednaku duljinu

Držite svih osam vodiča ravno i ravnomjerno u ruci, održavajući točan redoslijed slijeva nadesno. Koristeći ujednačene škare, sve ih podrežite na istu duljinu — otprilike 12 do 14 mm (oko pola inča) odakle završava vanjski omotač. Cilj je savršeno ispiranje, čak i presjek preko svih osam žica. Nejednake duljine znače da neki vodiči neće doseći igle u RJ45 konektoru, stvarajući prekid strujnog kruga na tim iglama.

Korak 5: Umetnite vodiče u RJ45 konektor

Držite RJ45 konektor s jezičcem okrenutim prema dolje i otvorenim krajem prema vama. Gurnite osam vodiča u osam kanala konektora, održavajući njihov redoslijed. Čvrsto ih gurnite do kraja — svaki vodič mora dodirivati prednju stijenku konektora kako bi igle za stezanje uspostavile pravilan kontakt.

Prije presovanja, pogledajte prednji dio konektora (kraj na kojem su igle). Trebali biste vidjeti drugu boju na svakoj poziciji igle, a plašt bi trebao biti vidljiv unutar stražnjeg dijela konektora za rasterećenje naprezanja. Ako plašt nije unutar konektora, mehaničko rasterećenje neće se pravilno uključiti, a kabel će biti lomljiv na tom spoju.

Koristite prolazne RJ45 konektore ako učite — oni imaju otvor na prednjoj strani koji vam omogućuje da gurnete vodiče do kraja, a zatim odrežete višak nakon presovanja. Lakše ih je pravilno učitati i daju dosljednije rezultate za početnike.

Korak 6: Stegnite konektor

Umetnite napunjeni RJ45 konektor u odgovarajuću matricu na alatu za stezanje. Stisnite ručke čvrsto i do kraja. Čegrtaljka će kliknuti i otpustiti se kada se primijeni dovoljan pritisak. Stezaljka bez zagrljaja zahtijeva da procijenite pritisak prema opipu — stisnite dovoljno jako da svih osam pinova bude potpuno zabijeno u izolaciju vodiča, a jezičak za rasterećenje naprezanja potpuno pritisnut na plašt kabela.

Ako ste koristili prolazni konektor, odrežite višak vodiča koji strši s prednje strane svojim ujednačenim škarama. Obrezana strana trebala bi biti u ravnini s prednjom stranom priključka.

Ponovite sve korake za drugi kraj kabela. Za ravni kabel koristite isti standard ožičenja (T568B ili T568A) na oba kraja.

Korak 7: Testirajte kabel

Priključite oba kraja vašeg gotovog kabela u kabelski tester. Ispitivač šalje signal kroz svaki od osam pinova u nizu i potvrđuje da je svaki pin na jednom kraju povezan s odgovarajućim pinom na drugom kraju i da nijedan pin nije u kratkom spoju. Prolazni rezultat na osnovnom ispitivaču kontinuiteta znači:

• Svih osam vodiča je ispravno spojeno (bez prekida)
• Nijedan vodič nije križan ili zamijenjen
• Nijedan vodič nije međusobno kratko spojen

Osnovni tester kontinuiteta ne provjerava karakteristike performansi kao što su prigušenje, povratni gubitak ili preslušavanje na bližem kraju (NEXT). Za instalacije kritične infrastrukture, profesionalni certificirač kabela (poput onih koje proizvodi Fluke Networks) provodi pune TIA-568 testove certifikacije. Ovi uređaji koštaju nekoliko tisuća dolara i obično ih iznajmljuju ili posjeduju profesionalni mrežni instalateri.

Kako proizvodnja kabela utječe na kabele koje kupujete i koristite

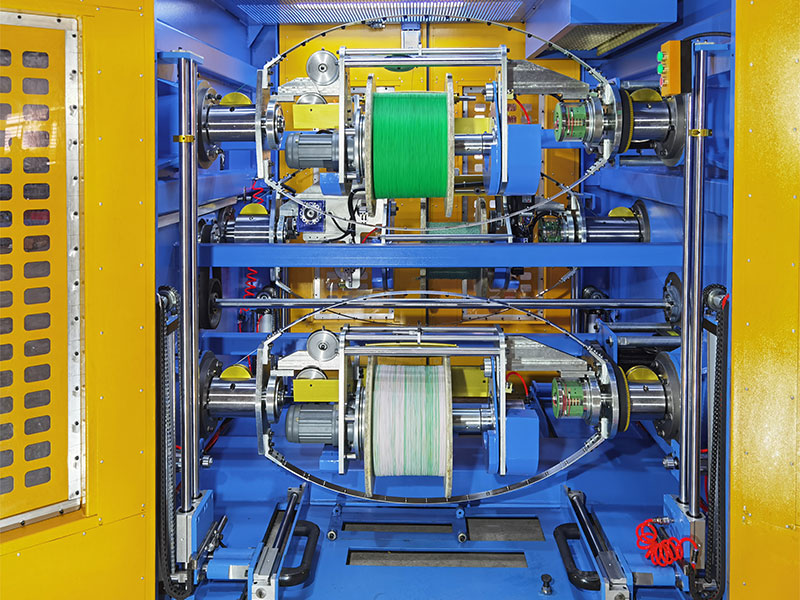

Kada kupite kalem Cat6 ili Cat6A kabela, kvaliteta tog kabela uvelike je određena načinom na koji je proizveden — posebno preciznošću i stanjem ekstruder za žice i kablove koristi se za nanošenje izolacije na vodiče i oprema koja se koristi za kontrolu uvijanja svakog para.

Ekstruder za žice i kabele radi tako što topi termoplastičnu izolacijsku smjesu (PVC, polietilen ili LSZH materijal) i tjera je kroz matricu križne glave oko pokretnog vodiča. Ekstruder kontrolira debljinu i koncentričnost izolacijskog sloja s vrlo malim tolerancijama. Za vodiče Ethernet kabela, debljina izolacije izravno utječe na dielektričnu konstantu kabela, koja određuje brzinu širenja signala i impedanciju. Cat6 kabel mora održavati karakterističnu impedanciju od 100 ohma ±15% u svom frekvencijskom rasponu — specifikacija koja u potpunosti ovisi o dosljednoj geometriji izolacije kabelskog ekstrudera.

Zbog toga postoji značajna razlika između vrhunskog kabela robne marke i jeftinog kabela bez imena kupljenog od neprovjerenih dobavljača. Kabeli izrađeni na loše održavanim ekstruderima ili ekstruderima niske preciznosti mogu imati nedosljednu debljinu izolacije, vodiče izvan središta (loša koncentričnost) ili promjenjivu debljinu stijenke omotača — što sve može uzrokovati da kabel ne zadovoljava standarde performansi čak i ako prođe osnovni test kontinuiteta. Kabel koji se čini funkcionalnim pri 100 Mbps možda neće uspjeti pouzdano održati 1 Gbps ili 10 Gbps zbog ovih nedosljednosti u proizvodnji.

Osim toga, neki jeftini proizvođači kabela zamjenjuju bakrene aluminijske (CCA) vodiče punim bakrom. HKD ima približno 60% vodljivosti čistog bakra , veći otpor i znatno lošije performanse u aplikacijama Power over Ethernet (PoE) gdje kabel mora prenositi i podatke i električnu energiju. Uvijek provjerite ima li kabel koji kupujete oznaku "BC" (goli bakar) umjesto "CCA" ako su performanse i PoE kompatibilnost bitni.

Kabel s punom jezgrom u odnosu na kabel s višežilnim vodičem: što koristiti

Ethernet kabel dostupan je u dvije konstrukcije vodiča: jednožilni i višežilni. Ova razlika je važnija nego što većina ljudi shvaća.

Kabel s čvrstim vodičem

Svaki od osam vodiča obično je jedna bakrena žica 23 AWG za Cat6 . Kabel s čvrstim vodičem dizajniran je za trajne instalacije: provlačenje kroz zidove, stropove, cijevi i između patch panela i keystone utičnica. Ima vrhunsku električnu izvedbu na visokim frekvencijama (niže prigušenje, bolje karakteristike preslušavanja), ali je tvrđi i skloniji zamoru vodiča ako se opetovano savija. Kabel s punim vodičem ne bi se trebao koristiti u aplikacijama gdje se kabel redovito pomiče, namotava ili savija na konektorima.

Kabel s višestrukim vodičem

Svaki vodič se sastoji od više tankih bakrenih niti povezanih zajedno, obično 7 niti po vodiču. Višestruki kabel je mekši, fleksibilniji i podnosi opetovano savijanje bez lomljenja — što ga čini pravim izborom za patch kabele: kratki kabel između zidne utičnice i računala ili između priključka patch panela i priključka prekidača. Višestruki kabel ima malo veći otpor po jedinici duljine od punog kabela, ali na duljinama patch kabela (obično ispod 5 metara), ta je razlika zanemariva.

Za DIY Ethernet kabele koji se koriste kao prespojni kabeli, koristite višežilni kabel. Za trajno strukturirano ožičenje unutar zidova koristite čvrsti kabel.

Oklopljeni naspram neoklopljenog kabela: kada je oklop važan

Većina Ethernet kabela koji se koriste u domovima i uredima je UTP — neoklopljena upletena parica. Sama konstrukcija upletene parice osigurava odgovarajuće odbijanje šuma za većinu okruženja. Oklopljeni kabel dodaje jedan ili više slojeva metalne zaštite - foliju, pletenicu ili oboje - oko parica ili oko cijelog snopa kabela.

Oklopljeni kabel zahtijeva oklopljene RJ45 konektore, a oklop mora biti spojen na odgovarajuće uzemljenje na jednom kraju (obično na patch ploči ili prekidaču). Neispravno uzemljeni štit zapravo može unijeti šum umjesto da ga eliminira — fenomen koji se naziva petlja uzemljenja. Za kućnu i standardnu uredsku upotrebu, Dovoljan je UTP kabel s pravilnom instalacijom za sve moderne gigabitne i 10-gigabitne aplikacije.

Uobičajene pogreške i kako ih popraviti

Većina neuspjelih DIY Ethernet kabela vodi trag do malog skupa ponavljajućih grešaka. Njihovo poznavanje unaprijed štedi vrijeme i izgubljeni materijal.

Žice u kvaru

Najčešća greška. Transponirani par znači da kabelski ispitivač pokazuje grešku "obrnutog" ili "razdvojenog para". Razdvojeni par je posebno podmukao: kabel se može povezati pri malim brzinama, ali otkazati pod opterećenjem pri gigabitu jer parovi nisu ispravno usklađeni. Uvijek dvaput provjerite redoslijed žice prije stiskanja. Nema drugog rješenja osim rezanja konektora i ponovnog prekidanja.

Vodiči ne dopiru do prednje strane konektora

Ako vodiči ne dosegnu prednju stijenku kućišta RJ45, stezne igle neće probiti izolaciju i doći u kontakt s bakrom. Rezultat je prekid kruga na tim pinovima. Pogledajte kroz prednji dio konektora pri dobrom svjetlu prije stiskanja — trebali biste vidjeti svaku boju vodiča na odgovarajućem utoru za pin. Ako nije, ponovno gurnite kabel i provjerite ima li vodiča koji je kraći ili savijen.

Jakna nije unutar konektora

Vanjski omotač mora se protezati u stražnji dio RJ45 konektora tako da ga jezičac za rasterećenje zahvati tijekom presovanja. Ako ste skinuli previše plašta, vodiči će biti pričvršćeni na igle konektora, ali plašt će slobodno lebdjeti, stvarajući mehanički slabu točku koja će otkazati kada se kabel povuče ili savije. Odrežite kabel još više, skinite ga s manje uklanjanja omotača i ponovno završite.

Nedovoljan pritisak prešanja

Savijanje koje izgleda potpuno, ali nije do kraja stisnuto može rezultirati isprekidanim vezama koje je iznimno teško dijagnosticirati — kabel u jednom trenutku prolazi osnovni tester, au sljedećem otkazuje pod opterećenjem mreže. Upotrijebite kvalitetnu stezaljku s čegrtaljkom koja jamči potpunu kompresiju prije otpuštanja. Ako koristite alat bez čegrtaljke i imate bilo kakve nedoumice, ponovno ga čvrsto stisnite.

Pretjerano odmotavanje para

Odvrtanje više od 13 mm vodiča na priključnoj točki pogoršava učinak preslušavanja. To neće uzrokovati da kabel ne prođe test kontinuiteta, ali će uzrokovati da kabel ne prođe certifikaciju performansi kategorije 6. Za kućnu upotrebu utjecaj može biti nevidljiv, ali u okruženjima patch panela visoke gustoće ili dugim kabelima, pretjerano odmotavanje može biti razlika između pouzdanog rada od 1 Gbps i čestih pogrešaka.

Vanjski i posebni Ethernet kabeli

Standardni unutarnji Ethernet kabel nije prikladan za vanjsku upotrebu ili izravnu upotrebu u grobu. PVC omotač koji se koristi u kabelu za unutarnju upotrebu upija vlagu tijekom vremena i razgrađuje se pod UV svjetlom. Za vanjske prolaze - između kuće i odvojene garaže, na primjer - potreban vam je kabel posebno ocijenjen za vanjsku izloženost.

Ethernet kabel za vanjsku uporabu koristi UV-stabiliziranu smjesu omotača, obično crni polietilen ili mješavinu PVC-a otpornu na UV-zračenje, koja se nanosi putem ekstrudera za žice i kabele formuliranog za otpornost na okoliš. Neki vanjski kabeli također uključuju gel za blokiranje vode ili smjesu za natapanje oko parica kako bi se spriječila migracija vlage u jezgru kabela.

Kabel za izravno ukopavanje ide korak dalje: dizajniran je za ukopavanje u zemlju bez cjevovoda. Obično ima deblji omotač, jezgru ispunjenu gelom, a ponekad i dodatni oklopni sloj (čelik ili aluminij) za zaštitu od mehaničkih oštećenja od kamenja ili glodavaca. Vanjski omotač na armiranom kabelu proizvodi se u dva sloja pomoću ekstrudera kabela — unutarnjeg posteljnog sloja preko oklopa i vanjskog zaštitnog sloja — što ga čini znatno izdržljivijim od standardnog kabela.

Za zračne instalacije (provođenje između zgrada preko kabela razapetog između stupova), trebate samonosivi Ethernet kabel , koji uključuje čeličnu messenger žicu integriranu u plašt ili u snopu uz kabel. Ova prijenosna žica nosi mehaničku napetost raspona, štiteći Ethernet vodiče od rastezanja.

Prilikom završetka vanjskog kabela ili kabela za izravno ukopavanje s RJ45 konektorima na prijelaznim točkama (gdje kabel ulazi u zgradu, na primjer), koristite razvodne kutije otporne na vremenske uvjete ili pravilno zabrtvljene komplete za spajanje punjene gelom kako biste spriječili prodor vlage na spojnim točkama. Sami RJ45 konektori nisu vodootporni i nikada se ne smiju ostavljati izloženi vremenskim uvjetima.

Razmatranja napajanja preko Etherneta pri izradi vlastitih kabela

Power over Ethernet (PoE) isporučuje istosmjernu električnu energiju kroz isti kabel koji prenosi mrežne podatke, eliminirajući potrebu za zasebnim napajanjem na uređajima kao što su IP kamere, bežične pristupne točke, VoIP telefoni i IoT senzori. Ako izrađujete Ethernet kabele koji će nositi PoE, potrebno je uzeti u obzir dodatne čimbenike.

Standard IEEE 802.3bt (PoE) može isporučiti do 90 vata snage po priključku preko sva četiri para. Na ovim razinama snage, otpor vodiča je značajan. Rasipanje snage u kabelu (I²R gubici) uzrokuje zagrijavanje kabela, a kabel koji se zagrijava u snopu s drugim kabelima zagrijava se još više. Standard 802.3bt uključuje smjernice za smanjenje vrijednosti koje određuju koliko blizu maksimalne udaljenosti možete pouzdano upravljati povezanim PoE kabelima.

Koristite samo pune gole bakrene vodiče za PoE aplikacije. Aluminijski vodiči obloženi bakrom izričito se ne preporučuju za PoE zbog njihove veće otpornosti i sklonosti kvaru na mjestima savijanja pod toplinskim ciklusima koje uzrokuje PoE struja. Poznato je da neki PoE injektori tijekom vremena oštećuju ili uništavaju CCA kabele.

Za PoE aplikacije velike snage, Cat6A kabel preferira se u odnosu na Cat6 ne samo zbog performansi od 10 Gbps, već i zato što njegovi vodiči većeg promjera (23 AWG, isto kao Cat6, ali s boljom konzistencijom konstrukcije) i njegove strože proizvodne tolerancije — uključujući dosljedniju geometriju izolacije iz ekstrudera kabela tijekom proizvodnje — rezultiraju manjim i predvidljivijim otporom po jedinici duljine.

Završetak na zidne utičnice i patch panele umjesto RJ45 utikača

Nije svakom Ethernet kabelu potreban RJ45 spojni konektor. Strukturirane instalacije ožičenja obično završavaju trajne kabele do keystone utičnica montiranih na zidnim pločama ili do priključaka patch panela sa 110 uboda. Obje vrste završetaka koriste alat za bušenje, a ne stezaljku.

Alat za bušenje postavlja i podrezuje vodič u stezaljku s prorezima jednim pokretom. Utor prorezuje izolaciju vodiča i dolazi u kontakt s golim bakrom, slično kao što IDC (insulation displacement contact) pinovi u RJ45 konektoru rade tijekom stiskanja. Keystone utičnice označene su kodovima boja T568A i T568B, tako da jednostavno slijedite dijagram boja otisnut na samoj utičnici.

Upotrijebite 110 punch-down blade ocijenjen za kategoriju kabela koji prekidate. Noževi istrošeni tijekom uporabe ili neodgovarajućeg tipa mogu proizvesti loše završetke koji prolaze testiranje kontinuiteta, ali ne dobivaju potvrdu o učinkovitosti. Visokokvalitetni Cat6A keystone utikači koriste zglobni dizajn ili dizajn bez alata koji održava uvijanje parice što je moguće bliže točki završetka, čuvajući učinak preslušavanja za koji je konstrukcija kabela — pažljivo kontrolirana tijekom procesa ekstrudera žice i kabela u tvornici — projektirana za postizanje.
