Što je oklopljena žica?

Što je oklopljena žica: izravan odgovor

Oklopljena žica je električni vodič — ili grupa vodiča — omotan u jedan ili više slojeva vodljivog materijala dizajniranog za blokiranje elektromagnetskih smetnji (EMI) i radiofrekvencijskih smetnji (RFI). Štit djeluje kao Faradayev kavez oko vodiča koji prenose signal unutra, preusmjeravajući neželjeni električni šum na uzemljenje umjesto da mu dopušta da iskrivi odaslani signal. U praktičnom smislu, to znači da podaci, audio, video ili signal napajanja koji putuju kroz žicu stižu na svoje odredište čišći i točnije nego što bi to učinili kroz neoklopljenu alternativu.

Oklopljene žice osnovni su zahtjev za svako okruženje u kojem integritet signala ne može biti ugrožen — podovi za industrijsku automatizaciju, medicinska oprema, zrakoplovni kabineti, studiji za emitiranje i podatkovni centri velike brzine oslanjaju se na njih svakodnevno. Bez zaštite, osjetljivi vodiči apsorbiraju zračenu energiju iz obližnjih motora, prekidačkih izvora napajanja, fluorescentne rasvjete, pa čak i drugih kabela koji rade paralelno, što smanjuje performanse i uvodi stope grešaka koje se povećavaju na skali.

Zaštitna pokrivenost se izražava u postocima. Štit od folije obično postiže 100% pokrivenost, dok se pleteni štit kreće od 85% do 98%, ovisno o kutu pletenice i gustoći niti. Za većinu industrijskih signalnih kabela, inženjeri ciljaju na najmanje 90% pokrivenosti za ispunjavanje zahtjeva IEC 61000 i MIL-DTL-17 bez nepotrebnog povećanja promjera kabela ili troškova.

Kako je konstruiran zaštitni sloj

Sam štit nije jedan standardizirani sloj. Proizvođači odabiru arhitekturu oklopa na temelju frekvencijskog raspona očekivanih smetnji, zahtjeva fleksibilnosti kabela i okruženja instalacije. Razumijevanje svake vrste konstrukcije pomaže pri specificiranju kabela za novi projekt ili ocjenjivanju postojeće instalacije.

Štitovi od folije

Zaštita od folije sastoji se od tankog sloja aluminija ili bakra spojenog na nosač poliesterske folije. Folija se omotava oko snopa vodiča s definiranim preklapanjem — obično 10% do 25% — kako bi se održao električni kontinuitet. Zaštita od folije pruža 100% pokrivenost površine, što ih čini vrlo učinkovitima protiv visokofrekventnih EMI iznad 100 kHz. Lagani su, dodaju minimalni promjer i isplativi su za višejezgrene instrumente i podatkovne kabele. Kompromis je u tome što su folijski štitovi relativno krhki i nisu prikladni za kabele koji se neprekidno savijaju tijekom rada.

Pleteni štitovi

Pleteni oklop se formira ispreplitanjem finih niti pokositrenog bakra, golog bakra ili posrebrene bakrene žice u tkanom uzorku oko izoliranog vodiča. Pokrivenost pletenice ovisi o broju nosača, pijucima po inču i promjeru žice. Pletenica optimizirana za niskofrekventno prigušenje - recimo, ispod 10 MHz - može koristiti konfiguraciju od 36 nositelja, 16 niti pri 95% pokrivenosti. Pleteni štitovi pružaju izvrsnu mehaničku čvrstoću, održavaju pokrivenost čak i kada se kabel opetovano savija i nude nisku prijenosnu impedanciju, što je ključna metrika za učinkovitost zaštite na nižim frekvencijama.

Spiralni i servirani štitovi

Spiralni (ili uslužni) štit omotava niti spiralno oko jezgre kabela umjesto da ih isprepliće. Ova konstrukcija daje kabelu maksimalnu fleksibilnost i najmanji radijus savijanja od bilo kojeg oklopljenog dizajna, zbog čega spiralno oklopljeni kabeli dominiraju u kablovima mikrofona, kabelima slušalica i medicinskim vodičima za praćenje pacijenata koji se neprestano pomiču tijekom upotrebe. Pokrivenost je nešto niža od pletenice pri istom broju vodiča, a kontaktni otpor raste pri većim ciklusima savijanja, tako da se spiralni štitovi obično ne specificiraju za RF ili visokofrekventne podatkovne aplikacije.

Kombinirani štitovi

Za okruženja sa smetnjama u širokom frekvencijskom spektru, kombinacija štitova folije i pletenice zajedno. Folija brtvi svaki otvor za zaštitu od visokih frekvencija, dok pletenica pruža mehaničku robusnost i poboljšava učinkovitost zaštite od niskih frekvencija. Ova je arhitektura standardna u mrežnim kabelima Cat 7 i Cat 8, kao iu vrhunskim koaksijalnim kabelima koji se koriste u aplikacijama za emitiranje i RF prijenos. Kombinirani štitovi mogu postići vrijednosti impedancije prijenosa ispod 5 miliohma po metru , što se izravno prevodi u mjerljiva poboljšanja kvalitete signala u zahtjevnim instalacijama.

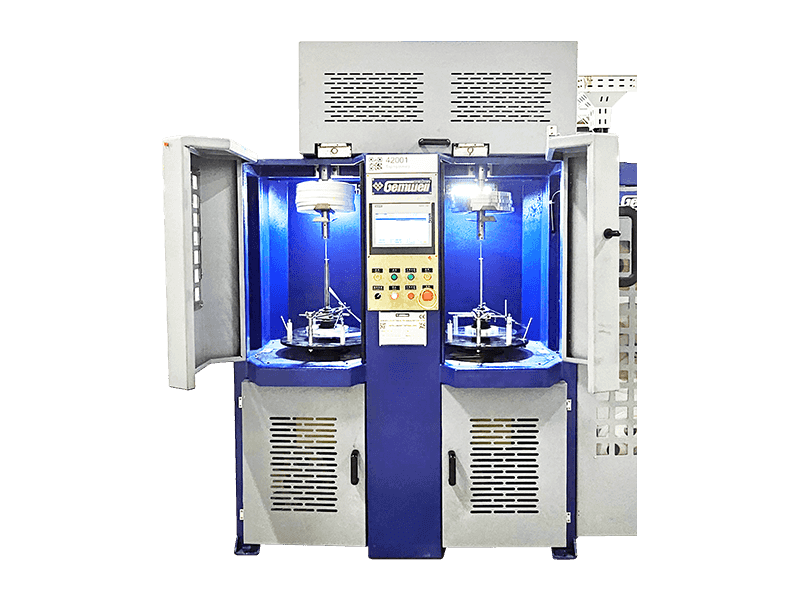

Uloga Traka za žice i kabele u sklopu oklopljenog kabela

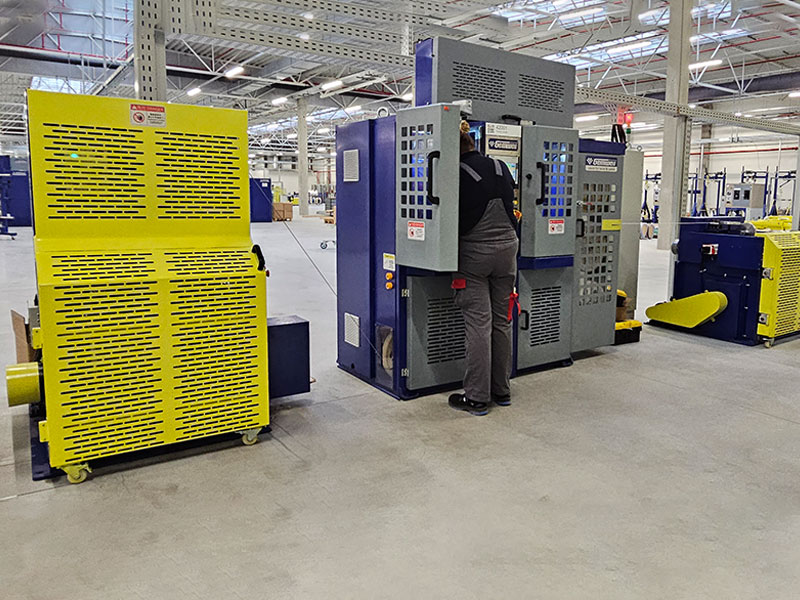

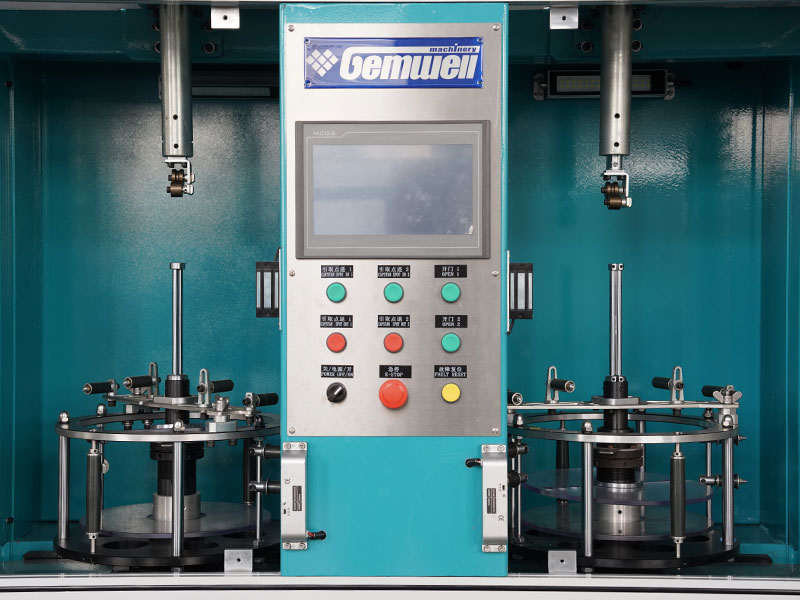

Prije nanošenja vodljivog zaštitnog sloja odvija se kritični međukorak: spajanje žica i kabela trakom. Ovim se postupkom specijalizirana traka omotava oko snopa vodiča ili pojedinačnih izoliranih vodiča kako bi služila u nekoliko strukturnih i funkcionalnih svrha koje izravno utječu na to koliko dobro radi gotov oklopljeni kabel.

Traka za žice i kabele služi kao razdjelnik između unutarnje izolacije i vanjskog oklopa. Bez ovog odvajanja, folija ili pletenica bi pritisnuli izravno na izolirane vodiče, stvarajući mehaničku abraziju tijekom savijanja i uvodeći kapacitivnu spregu između oklopa i signalnih vodiča. Konzistentan, glatki sloj trake sprječava oba problema. Traka također održava zaobljenost jezgre kabela tako da se oklop ravnomjerno nanosi po cijelom opsegu — nepravilna površina jezgre dovodi do neravnomjernog preklapanja folije i nedosljedne pokrivenosti pletenicom, a oboje smanjuje učinkovitost oklopa.

U višežilnim oklopljenim kabelima, pojedinačni par ili grupa oklopa u potpunosti se oslanjaju na žicu i kabelsku traku za mehaničku cjelovitost. Svaka upredena parica u dizajnu ekraniziranog upredenog parica (STP) ili upredenog parica s folijom (FTP) dobiva vlastitu folijsku traku prije nanošenja cjelokupne zaštite. To sprječava preslušavanje između parica, a istovremeno omogućuje vanjskoj pletenici da funkcionira kao sloj za odbijanje buke zajedničkog načina rada za cijeli kabel. Bez koraka unutarnjeg spajanja, geometrija svakog para bi se promijenila tijekom procesa kabliranja, uništavajući dosljednost impedancije koja definira sposobnost prijenosa podataka kabela.

Vrste traka koje se koriste u proizvodnji kabela

Nisu svi materijali trake međusobno zamjenjivi. Proizvođači kabela odabiru vrstu trake na temelju radne temperature, zahtjeva za dielektrikom, zahtjeva fleksibilnosti i treba li sama traka pridonijeti zaštiti.

Postotak preklapanja tijekom spajanja žica i kabela također je kontrolirana varijabla. Preklapanje od 50% standardno je za trake od poliesterske folije koje se koriste kao vezni slojevi. Za trake od aluminijske poliesterske folije koje imaju funkciju zaštite, uobičajeno je čvršće preklapanje od 25% jer sama folija osigurava 100% pokrivenost — preklapanje samo treba osigurati da se ne otvori otvor kada se kabel savija. Proizvođači definiraju tolerancije preklapanja u svojim dokumentima o kontroli procesa, a odstupanja koja prelaze ±5% označavaju se za preradu u proizvodnim okruženjima kontrolirane kvalitete.

Oklopljena naspram neoklopljene žice: kada je razlika zapravo bitna

Razlika u performansama između oklopljene i neoklopljene žice nije teoretska — pokazuje se na mjerljive načine ovisno o primjeni. Razumijevanje kada je oklop bitan, a kada je nepotreban pomaže u izbjegavanju pretjeranog specificiranja kabela (što povećava troškove i složenost instalacije) ili njegovog nedovoljno specificiranja (što uzrokuje stvarne operativne probleme).

Neoklopljeni kabel s upredenom paricom (UTP) — standard za većinu uredskih Ethernet instalacija — radi savršeno dobro u okruženjima gdje su izvori EMI minimalni, a duljina kabela ispod oko 90 metara. Zaokret u paru osigurava umjereni stupanj odbijanja šuma u uobičajenom načinu rada, što je dovoljno za 10/100/1000Base-T Ethernet u tipičnoj poslovnoj zgradi. U trenutku kada ti kabeli uđu u industrijsko okruženje s pogonima varijabilne frekvencije, velikim motorima ili gustim cjevovodima koji zajedno nose kabele za napajanje i signale, performanse UTP-a se mjerljivo smanjuju. Stope grešaka u bitovima rastu, brzine povezivanja padaju na niže automatski dogovorene stope, a ponovni prijenosi paketa rastu.

Oklopljena upletena parica (STP, FTP ili S/FTP ovisno o arhitekturi) rješava ove probleme zadržavanjem signala unutar oklopa i odbijanjem vanjskog spojenog šuma prije nego što stigne do vodiča. Ista staza od 90 metara koja se bori s UTP-om u industrijskom okruženju radi pouzdano pri gigabitnim brzinama kada se koristi pravilno oklopljeni kabel — pod uvjetom da je oklop ispravno završen na uzemljenje na oba kraja.

Okruženja koja zahtijevaju oklopljenu žicu

• Proizvodne i montažne linije sa servo pogonima i pogonima s promjenjivom frekvencijom (VFD) koji rade iznad 1 kHz sklopnih frekvencija
• Medicinska oprema za snimanje gdje čak i šum niske amplitude na senzorskim vodovima iskrivljuje dijagnostičke podatke
• Emitiranje i audio produkcija gdje šum od 60 Hz iz energetske infrastrukture smanjuje kvalitetu signala
• Instrumentacija radi u kemijskim tvornicama gdje kabelske police miješaju signalno ožičenje termopara s napajanjem od 480 V
• Automobilska elektronika u visokonaponskim EV platformama gdje su potrebni oklopljeni HV kabeli kako bi se spriječile smetnje s komunikacijama CAN sabirnice i LIN sabirnice
• Podatkovni centri koji pokreću 25G i 100G bakrene veze gdje se pasivni DAC kabeli oslanjaju na učinkovitu zaštitu kako bi ispunili BER ciljeve ispod 10^-12

Gdje je neoklopljena žica pravi izbor

• Standardni uredski i stambeni Ethernet ispod 1 Gbps u čistim električnim okruženjima
• Unutarnje ožičenje unutar dobro dizajniranih oklopljenih kućišta gdje samo kućište pruža EMC zaštitu
• Nekritična distribucija istosmjerne struje pri niskim strujama gdje je dirigirani šum prihvatljiv
• Kratki signal teče ispod 1 metra u benignim okruženjima gdje je duljina spoja nedovoljna za otkrivanje značajnih smetnji

Ispravno uzemljenje oklopljene žice

Oklopljena žica koja nije pravilno uzemljena pruža malo ili nimalo zaštite. Zaštita mora imati stazu niske impedancije do uzemljenja kako bi skupljena energija smetnji mogla otjecati. Pogrešno uzemljenje jedan je od najčešćih uzroka EMC kvarova u sustavima koji koriste oklopljeni kabel, a razumijevanje ispravnog pristupa sprječava skupe cikluse rješavanja problema nakon instalacije.

Za većinu aplikacija signalnih kabela, oklop bi trebao biti uzemljen samo na jednom kraju - obično na kraju izvora. Ovaj pristup uzemljenju u jednoj točki sprječava protok oklopnih struja duž duljine kabela, što bi induciralo napon na oklopu i izgubilo njegovu svrhu. Kada je oklop uzemljen na oba kraja dugog kabela, svaka razlika u potencijalu uzemljenja između dviju krajnjih točaka — uobičajena pojava u industrijskim objektima gdje se sabirnice za uzemljenje na različitim pločama mogu razlikovati za 1–5 V — pokreće struju kroz oklop koja inducira šum izravno na vodiče signala.

Izuzetak su visokofrekventne aplikacije iznad otprilike 1 MHz. Na tim frekvencijama, uzemljenje u jednoj točki stvara četvrtvalnu rezonanciju duž oklopa koja zapravo može pogoršati hvatanje visokofrekventnog šuma. Oklopi RF i podatkovnog kabela velike brzine uzemljeni su na oba kraja i na više međutočaka kako bi se osiguralo da oklop ostane na dosljednom potencijalu cijelom svojom duljinom. Iz tog razloga koaksijalni kabel za RF uporabu uvijek ima dvostruko uzemljeni oklop.

Uobičajene pogreške pri uzemljenju koje treba izbjegavati

• Ostavljanje oklopa nepovezanog (lebdećeg) na jednom ili oba kraja — to pretvara oklop u antenu, a ne u barijeru
• Uzemljenje preko dugog kabela s pletenicom — čak i žica s pletenicom od 50 mm uvodi mjerljiv induktivitet koji ograničava učinkovitost oklopa iznad nekoliko stotina kHz
• Korištenje namjenskog zaštitnog uzemljenja koje nije spojeno natrag na uzemljenje glavnog sustava — izolirana uzemljenja na različitim potencijalima uzrokuju isti problem kao i bez uzemljenja
• Isprekidani spojevi oklopa kroz konektore — svaki konektor duž oklopljenog kabela mora omogućiti završetak oklopa od 360 stupnjeva, a ne mali kontakt s pletenicom
• Miješanje uzemljenja u jednoj točki i uzemljenja u više točaka na istom kabelu bez jasnog obrazloženja dizajna — to proizvodi nepredvidivo ponašanje rezonancije

Kako spajanje žica i kabela utječe na impedanciju i kvalitetu signala

Korak vezivanja trake u proizvodnji kabela nije čisto mehanički — on ima izravan električni učinak na karakteristike impedancije gotovog kabela. Impedancija određuje koliko dobro kabel prenosi signale velike brzine bez refleksija koje kvare podatke, a dielektrična konstanta materijala trake jedna je od varijabli koja određuje impedanciju zajedno s promjerom i razmakom vodiča.

Za koaksijalni kabel od 50 ohma, dielektrična konstanta svih izolacijskih materijala između središnjeg vodiča i oklopa - uključujući sve slojeve trake - mora se uzeti u obzir u izračunu geometrije. Poliesterska filmska traka ima dielektričnu konstantu od približno 3,2–3,4. PTFE traka je približno 2.1. Projektant kabela koji mijenja materijal trake bez ponovnog izračuna promjera ili razmaka vodiča proizvest će kabel koji ne zadovoljava ciljnu impedanciju, što dovodi do kvarova povratnog gubitka na gotovom kabelu.

U podatkovnim kabelima s upredenim paricama, korak vezivanja žice i kabela određuje efektivni dielektrik koji okružuje svaki par, što izravno kontrolira karakterističnu impedanciju para i brzinu širenja. Kabel kategorije 6A, na primjer, zahtijeva individualnu kontrolu impedancije para unutar ±2 ohma u cijelom frekvencijskom rasponu od 500 MHz. Postizanje te tolerancije zahtijeva preciznu kontrolu nad vrstom trake, debljinom, napetosti i postotkom preklapanja tijekom koraka lijepljenja. Varijacija od 10% u debljini trake može pomaknuti impedanciju para za čak 1 ohm na visokim frekvencijama, što je unutar, ali blizu proračuna tolerancije.

Na brzinu širenja — izraženu kao postotak brzine svjetlosti, skraćeno NVP — također utječe dielektrik trake. Kabel s poliesterskom trakom ima niži NVP nego isti dizajn s PTFE trakom jer viša dielektrična konstanta usporava širenje signala. Za testiranje reflektometrije u vremenskoj domeni (TDR) i kompenzacije vremenskog kašnjenja u sustavima strukturiranih kablova, instalateru je potrebna NVP vrijednost koju je objavio proizvođač kabela, koja uzima u obzir specifičnu traku korištenu u proizvodnji.

Oklopljena žica u specifičnim primjenama u industriji

Svaka industrija koja se oslanja na oklopljenu žicu suočava se s različitim ekološkim izazovima, vrstama signala i ograničenjima instalacije. Način na koji je oklopljena žica specificirana i instalirana razlikuje se u skladu s tim, a razumijevanje ovih razlika olakšava odabir pravog kabela za novi dizajn ili rješavanje problema postojeće instalacije.

Industrijska automatizacija i upravljanje procesima

PROFIBUS, PROFINET, DeviceNet i Modbus TCP fieldbus mreže specificiraju oklopljeni kabel u svojim odgovarajućim standardima fizičkog sloja. PROFIBUS instalacija, na primjer, zahtijeva jednu upredenu oklopljenu paricu s karakterističnom impedancijom od 135-165 ohma na 3-20 MHz. Oklop mora biti uzemljen na svakoj upravljačkoj ploči i razvodnoj kutiji uređaja na terenu putem spoja niske impedancije, koji se obično postiže kabelskom uvodnicom koja omogućuje završetak oklopa od 360 stupnjeva. U tipičnoj autolimarskoj radionici sa 150–200 robota za zavarivanje, nepravilno oklopljeni kabel fieldbus-a najčešći je uzrok kvarova u komunikaciji koji su zatvorili proizvodne linije.

Medicinska i zdravstvena oprema

EKG odvodi, kabeli EEG elektroda i priključci ultrazvučnih sondi zahtijevaju oklopljenu žicu, ali dizajn medicinskog kabela dodaje zahtjeve osim osnovnog odbijanja EMI. Kabel ne smije stvarati značajan kapacitet između pacijenta i uzemljenja (za sigurnosnu izolaciju pacijenta), mora ostati fleksibilan nakon stotina ciklusa namotavanja i mora izdržati ponovljenu dezinfekciju agresivnim kemijskim sredstvima. Mnogi medicinski signalni kabeli koriste tri-aksijalnu konstrukciju — središnji vodič, unutarnji oklop i vanjski oklop — gdje se unutarnji oklop aktivno pokreće na isti potencijal kao i središnji vodič kako bi se uklonilo opterećenje kapacitivnog signala. Ova tehnika, koja se naziva pokretana ili aktivna zaštita, omogućuje kabelu vrlo nisku efektivnu kapacitivnost čak i na duljinama od 2-3 metra.

Zrakoplovstvo i obrana

MIL-DTL-27500 i MIL-DTL-17 reguliraju oklopljenu žicu koja se koristi u zrakoplovnim platformama. Ovi standardi nalažu PTFE traku u koracima spajanja sklopa kabela jer PTFE-ova temperaturna vrijednost od -65°C do 260°C pokriva cijeli raspon okolina u zraku. Zahtjevi za zaštitu za ožičenje avionike također se bave neizravnim učincima munje — zrakoplov na velikim visinama može doživjeti udar munje od 200 kA koji se spaja u kabelske snopove kroz čitavu konstrukciju zrakoplova. Oklopljena žica u snopovima avionike mora prenijeti manje od 1% spojene energije na unutarnji vodič, što postavlja vrlo nisku ciljnu impedanciju prijenosa. Oblaganje žica i kabela u ovim sklopovima vrši se pod strogom kontrolom procesa uz 100% provjeru pokrivenosti prije nanošenja oklopa.

Audio i emitiranje

Profesionalni uravnoteženi audio kabel koristi par vodiča okružen spiralnim ili pletenim oklopom. Uravnoteženi diferencijalni signal odbija šum zajedničkog načina rada koji se pojavljuje jednako na oba vodiča — uključujući zujanje od 60 Hz iz rasvjetne infrastrukture, HVAC sustava i električnih žica koje rade paralelno. Štit pruža dodatnu barijeru za izvore buke koji bi se inače pojavili kao zajednički signal. U studijima za emitiranje gdje se stotine audio izvora izvode paralelno na velikim udaljenostima, kombinacija uravnoteženog ožičenja i zaštite je ono što omogućuje čisti prijenos signala bez pojačavanja petlji uzemljenja. Standardni mikrofonski kabel, na primjer, održava integritet signala na dužini većoj od 50 metara na pragovima buke ispod -90 dBu.

Kako prepoznati oklopljenu žicu prema njezinim oznakama i konstrukciji

Prilikom pregleda kabela, nekoliko vizualnih i tiskanih indikatora potvrđuje je li kabel zaštićen i opisuje vrstu korištenog zaslona. Razumijevanje ovih oznaka štedi vrijeme pri pronalaženju zamjenskog kabela ili provjeri zadovoljava li instalirani kabel specifikacije.

Ispis kabelskog omotača obično uključuje kod oznake koji identificira vrstu oklopa. Uobičajene oznake slijede konvencije imenovanja IEC 60228 i UL:

• F/UTP — Cjelokupni štit od folije, neoklopljene upredene parice iznutra. Uobičajeno u oklopljenim instalacijama Cat 5e i Cat 6.
• U/FTP — Nema opće zaštite, pojedinačne upredene parice zaštićene folijom. Koristi se u Cat 6A i Cat 7 za smanjenje preslušavanja između parova.
• S/FTP — Ukupni štit od pletenica plus pojedinačni parovi zaštićeni folijom. Najveća izvedba za aplikacije Cat 7 i Cat 8.
• SY, CY, YCY — Europski kodovi označavanja za oklopljene energetske i upravljačke kabele s oklopom od čelične žice i/ili oklopom od bakrene pletenice.
• RG (radio vodič) — Označava koaksijalni kabel. Specifični RG broj (RG-58, RG-6, RG-213) podrazumijeva vrstu štita i konstrukciju definiranu u originalnoj specifikaciji MIL-C-17.

Fizičko rezanje poprečnog presjeka kabela izravno otkriva zaštitni sloj. Zaštita od folije pojavljuje se kao svijetli, reflektirajući metalni sloj ispod vanjskog plašta, obično s odvodnom žicom koja prolazi uz njega. Pleteni štit pokazuje vidljiv uzorak pletene žice. Ako su prisutna oba, kabel koristi kombinirani oklop. Sloj trake za žice i kabele, ako postoji, pojavljuje se kao glatka folija neposredno unutar sloja zaštite — često proziran ili prljavo bijel za poliestersku traku ili srebrne boje za foliju koja omotava pojedinačne parove.

Odabir prave oklopljene žice za vašu primjenu

Ispravno određivanje oklopljene žice uključuje više od odabira najvećeg dostupnog oklopa. Prevelike specifikacije povećavaju cijenu kabela, promjer, težinu i vrijeme instalacije. Nedovoljno specificiranje ostavlja sustav osjetljivim na smetnje. Strukturirani proces odabira uzima u obzir stvarno okruženje smetnji, vrstu signala, frekvencijski raspon, mehaničke zahtjeve i ograničenja instalacije.

Započnite karakterizacijom izvora smetnji u okolini. Prebacivanje pogona promjenjive frekvencije na 8 kHz stvara harmonike do nekoliko stotina kHz, što zahtijeva zaštitu od folije ili pletenice s niskom impedancijom prijenosa u tom frekvencijskom rasponu. Obližnji radio odašiljač ili radarska instalacija generira smetnje iznad 30 MHz, gdje je pokrivenost folijom kritičnija od kuta pletenice. Ako su prisutne obje vrste smetnji, kombinirani štit je ispravna polazna točka.

Potreban vijek trajanja kabela često je odlučujući faktor između folije i pletenice. Štitovi od folije pucaju i stvaraju praznine nakon relativno malo ciklusa savijanja — obično manje od 10 000 u dinamičkim primjenama. Pleteni štitnici mogu izdržati stotine tisuća ciklusa savijanja prije nego što se pokrivenost značajnije smanji. Spiralni štitovi mogu izdržati milijune ciklusa savijanja, ali sa smanjenom učinkovitošću zaštite od visokih frekvencija. Usklađivanje tipa oklopa s očekivanim ciklusima savijanja u radu sprječava preuranjeni kvar kabela koji bi se inače pojavio kao povremena degradacija oklopa i nepredvidivi problemi s kvalitetom signala.

Oznaka temperature mora obuhvatiti i radno okruženje i sve kratkoročne izlete. Kabel naznačen za radnu temperaturu od 75°C nije prikladan za ugradnju u blizini izvora topline čija je maksimalna temperatura 90°C tijekom proizvodnih ciklusa, čak i ako se 90°C dosegne samo nakratko. Materijal trake koji se koristi u koraku spajanja žica i kabela često je ograničavajuća komponenta za ocjenu temperature — poliesterska traka podnosi do 125°C, dok PTFE traka proširuje raspon do 260°C za primjene na visokim temperaturama.

Na kraju, potvrdite metodu završetka prije dovršetka odabira kabela. Pleteni oklop zahtijeva stražnju ljusku ili kabelsku uvodnicu koja omogućuje obodni kontakt oklopa - a ne spojni rep. Zaštita od folije s odvodnom žicom zahtijeva konektor koji se prilagođava rasporedu pinova odvodne žice. Instaliranje kabela s pogrešnim pristupom završavanju čini zaštitu uglavnom neučinkovitom bez obzira na to koliko je dobro sam kabel specificiran.
