Kako radi koaksijalni kabel: struktura, signal i proizvodnja

Kako radi koaksijalni kabel: Kratak odgovor

Koaksijalni kabel prenosi električne signale pomoću dva koncentrična vodiča — čvrstog unutarnjeg vodiča okruženog cjevastim vanjskim vodičem (oklopom) — odvojena dielektričnim izolatorom i omotana zaštitnim vanjskim omotačem. Geometrija drži signal ograničenim unutar kabela, drastično smanjujući elektromagnetske smetnje (EMI) i gubitak signala u usporedbi sa standardnom upredenom paricom ili paralelnom žicom. Zbog toga koaksijalni kabel ostaje glavni izbor za RF prijenos, širokopojasni internet, kabelsku televiziju i precizne instrumente, čak i dok se optičke i bežične alternative šire.

Svaki sloj koaksijalnog kabela ima specifičnu fizičku i električnu svrhu. Provodnik nosi struju; dielektrik kontrolira impedanciju i brzinu širenja; štit blokira buku; jakna štiti od mehaničkih i vanjskih oštećenja. Skinite bilo koji sloj i kabel prestaje ispravno funkcionirati. Razumijevanje svakog sloja - i kako oni međusobno djeluju - objašnjava zašto je koaksijalni inženjering zahtjevniji nego što se čini.

Fizička struktura koaksijalnog kabela, sloj po sloj

Unutarnji dirigent

Središnji vodič obično je čvrsti ili užetni bakar, iako se čelik obložen bakrom (CCS) i posrebreni bakar koriste u visokofrekventnim aplikacijama ili primjenama visoke čvrstoće. Promjer se kreće od ispod 0,5 mm u minijaturnim RF kabelima do preko 10 mm u velikim CATV glavnim kabelima. Na visokim frekvencijama, struja putuje blizu površine vodiča — fenomen koji se naziva skin efekt — tako da kvaliteta površine i vodljivost vodiča izravno utječu na brojke gubitaka. Posrebrenje povećava površinsku vodljivost, zbog čega se kabeli za mikrovalnu pećnicu često koriste.

Dielektrični izolator

U sendviču između unutarnjeg i vanjskog vodiča, dielektrik kontrolira dva kritična parametra: impedanciju i brzinu širenja (VoP). Uobičajeni dielektrični materijali uključuju čvrsti polietilen (PE), pjenasti polietilen, politetrafluoretilen (PTFE) i dizajne sa zračnim razmakom. Pjenasti PE snižava dielektričnu konstantu s otprilike 2,25 (čvrsti PE) na oko 1,4–1,6 , koji podiže VoP s oko 66% na 78-85% brzine svjetlosti i istovremeno smanjuje dielektrične gubitke — oboje je poželjno za širokopojasne ili dugotrajne primjene. PTFE se bira kada je važna temperaturna stabilnost; zadržava svoja električna svojstva od –65 °C do 200 °C.

Debljina i ujednačenost dielektričnog sloja izravno određuju karakterističnu impedanciju kabela. Čak i mala ekscentričnost — izvancentralni položaj unutarnjeg vodiča — pomiče impedanciju i stvara refleksije. To je razlog zašto je preciznost ekstrudera žice i kabela toliko važna u proizvodnji: matrica s križnom glavom mora centrirati vodič unutar tolerancije mjerene u mikrometrima.

Vanjski vodič (oklop)

Oklop istovremeno služi dvije funkcije: to je put povratne struje za signal, i to je elektromagnetska barijera koja sprječava vanjske buke od spajanja na kabel. Uobičajene konstrukcije štitova uključuju:

• Čvrsta aluminijska ili bakrena cijev — koristi se u tvrdim kabelima CATV; gotovo 100% pokrivenost, vrlo mali gubitak, krut
• Pleteni štit — obično 85–98% optičke pokrivenosti; fleksibilan, izdržljiv, koristi se u RG-58, RG-6, RG-11
• Kombinacija pletenice od folije — folija osigurava 100% prekrivanje; pletenica dodaje mehaničku čvrstoću i istosmjerni kontinuitet; uobičajeni u satelitskim i širokopojasnim kabelima
• Trostruki i četverostruki štit — više slojeva folija i pletenica za okruženja s visokim smetnjama; učinkovitost zaštite može premašiti 90 dB

Vanjska jakna

Jakna je krajnji vanjski zaštitni sloj, obično izrađen od PVC-a, polietilena, LSZH (nisko dima bez halogena) ili fluoropolimera. Izbor materijala plašta ovisi o okruženju ugradnje: PVC je ekonomičan i otporan na plamen za unutarnju upotrebu; PE i LLDPE nude UV otpornost i otpornost na vlagu za vanjsko ukopavanje; LSZH je propisan u javnim prostorima i prometnoj infrastrukturi zbog smanjene emisije otrovnih plinova u požarima. Plašt se nanosi pomoću ekstrudera žice i kabela u zasebnom prolazu ekstruzije nakon što je štit završen.

Karakteristična impedancija: Zašto dominiraju 50 Ω i 75 Ω

Karakteristična impedancija nije istosmjerni otpor — to je svojstvo neovisno o frekvenciji koje je u potpunosti određeno geometrijom kabela i dielektričnom konstantom izolatora. Formula je:

Z₀ = (138 / √εr) × log₁₀(D/d)

Gdje je εr relativna permitivnost dielektrika, D je unutarnji promjer vanjskog vodiča, a d je vanjski promjer unutarnjeg vodiča. Dvije vrijednosti impedancije dominiraju koaksijalnim svijetom iz dobro utvrđenih inženjerskih razloga:

Teoretska minimalna impedancija gubitka za koaksijalni uređaj s polietilenskim dielektrikom je približno 77 Ω — zbog čega je 75 Ω postalo industrijski standard za emitiranje. Vrijednost od 50 Ω je kompromis između maksimalne potrošnje snage (~30 Ω optimalno) i minimalnog gubitka, što ga čini prikladnijim za dvosmjerne RF veze. Neusklađena impedancija između izvora, kabela i opterećenja uzrokuje refleksije signala, stojne valove i gubitak snage — probleme kvantificirane omjerom stojnih valova napona (VSWR).

Mehanika prijenosa signala unutar kabela

Koaksijalni kabel ne prenosi signale onako kako većina ljudi intuitivno zamišlja. Energija ne teče kroz vodič kao što voda teče kroz cijev. Umjesto toga, širi se kao elektromagnetski val u prostoru između unutarnjeg i vanjskog vodiča — području dielektrika. Vodiči djeluju kao rubni uvjeti koji vode i ograničavaju val. Ovaj način širenja naziva se TEM (poprečni elektromagnetski) način, u kojem su komponente električnog i magnetskog polja potpuno poprečne u odnosu na smjer kretanja.

Električno polje zrači radijalno između unutarnjeg vodiča ( ) i vanjskog vodiča (–), dok magnetsko polje oblikuje koncentrične krugove oko unutarnjeg vodiča. Budući da je polje u potpunosti zatvoreno unutar oklopa, kabel ne zrači gotovo nikakvu energiju prema van i gotovo je otporan na vanjska polja - sve dok se očuva integritet oklopa. Puknuće u oklopu, loš konektor ili savijeni kabel remeti geometriju polja i dovodi do šuma i gubitaka.

Brzina širenja i električna duljina

Signali putuju kroz koaksijalni kabel brzinom koja je djelić brzine svjetlosti u vakuumu, a koju određuje dielektrik. Čvrsti PE daje VoP od oko 66%; pjenasti PE ga podiže na 78–85%; PTFE dizajni sa zračnim razmakom mogu doseći 93–98%. Za kabel od 10 metara sa čvrstim PE, jednosmjerno kašnjenje signala je otprilike 50 nanosekundi. Ovo je važno u preciznom vremenskom određivanju, radarskim sustavima i faznim antenskim nizovima, gdje se duljina kabela reže na određene električne duljine — djeliće ili višestruke valne duljine signala — kako bi se postigli kontrolirani fazni odnosi.

Mehanizmi prigušenja

Gubitak signala u koaksijalnom kabelu dolazi iz tri glavna izvora:

• Gubitak vodiča — otporno zagrijavanje u unutarnjem vodiču i oklopu, dominantno na nižim frekvencijama i proporcionalno √f zbog skin efekta
• Dielektrični gubitak — energija koju apsorbira izolator dok izmjenično polje napreže njegovu molekularnu strukturu; raste linearno s frekvencijom i zato se dielektrici s malim gubicima poput PTFE i pjenastog PE koriste na mikrovalnim frekvencijama
• Gubitak zračenja — curenje kroz nesavršenosti oklopa; općenito zanemariv u dobro konstruiranim kabelima, ali značajan ako je oklop oštećen ili ako su načini širenja višeg reda pobuđeni iznad granične frekvencije kabela

Prigušenje je navedeno u dB po jedinici duljine na određenim frekvencijama. Standardni kabel s četverostrukim oklopom RG-6 ima otprilike 2,0 dB/100 stopa na 100 MHz i 6,5 dB/100 stopa na 900 MHz , ilustrirajući kako se gubitak značajno povećava s učestalošću. Vrhunski kabeli s malim gubicima poput LMR-400 smanjuju prigušenje od 900 MHz na oko 2,7 dB/100 stopa kroz veće vodiče i pjenasti dielektrik.

Kako se koaksijalni kabel proizvodi: uloga Ekstruder žice i kabela

Proizvodnja koaksijalnog kabela proces je u više koraka gdje preciznost dimenzija u svakoj fazi određuje električnu izvedbu kabela. Ekstruder žice i kabela središnji je za dva najkritičnija koraka: dielektričnu izolaciju i primjenu vanjskog omotača.

Unutarnji dirigent Drawing and Stranding

Proces započinje bakrenom šipkom koja se provlači kroz niz matrica kako bi se postigao ciljni promjer vodiča. Tolerancije su male: za kabel od 50 Ω s vodičem od 0,9 mm, čak i odstupanje od ±0,01 mm primjetno pomiče impedanciju. Upredeni vodiči prolaze kroz stroj za umotavanje u snopove prije linije za istiskivanje.

Dielektrična ekstruzija

Ovdje ekstruder žice i kabela obavlja svoju najkritičniju funkciju. Vodič se dovodi kroz matricu s križnom glavom, a rastopljeni PE, pjenasti PE ili PTFE spoj se nanosi oko njega pod kontroliranim tlakom i temperaturom. Koncentričnost dielektrika - koliko je precizno centriran vodič unutar izolacije - mora se održavati unutar ±1-2% debljine stjenke dielektrika kako bi impedancija bila unutar specifikacije.

Za pjenaste PE kabele, plin (obično dušik) se ubrizgava u tok rastaljenog polimera kako bi se stvorila kontrolirana stanična struktura. Gustoća pjene izravno određuje dielektričnu konstantu , tako da tlak plina, temperatura taline i brzina cijevi moraju biti čvrsto usklađeni. Moderne linije kabelskih ekstrudera koriste mjerenje kapacitivnosti u stvarnom vremenu nakon matrice — mjerenje kapacitivnosti po jedinici duljine daje neposrednu indikaciju promjera izolacije i dielektrične konstante, omogućujući automatsku povratnu informaciju upravljačkom sustavu ekstrudera.

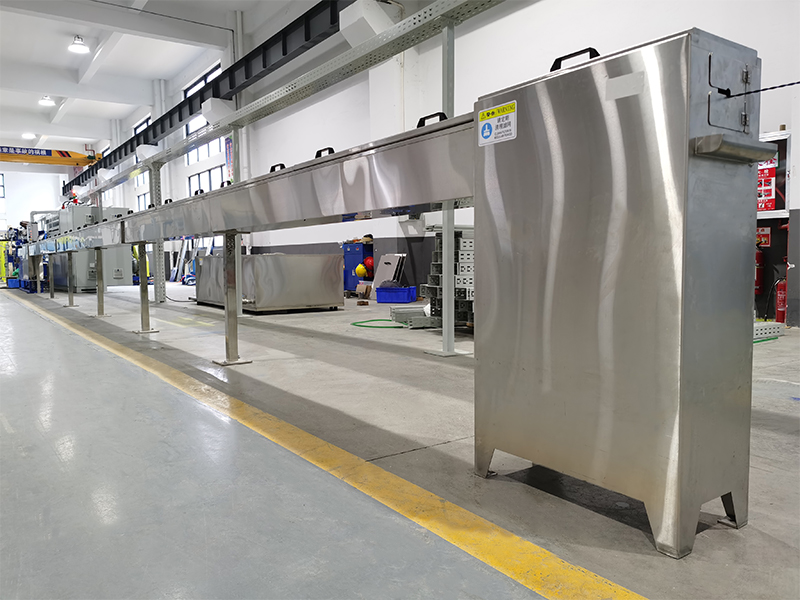

Nakon ekstruzije, izolirani vodič prolazi kroz korito za hlađenje vodom kako bi se dielektrik učvrstio prije nego što stigne do jedinice za izvlačenje gusjenice. Brzine linije za ekstruziju koaksijalnog dielektrika malog promjera obično se kreću od 100 do preko 500 metara u minuti, ovisno o veličini vodiča i debljini dielektrika.

Zaštita

Nakon što se dielektrik ohladi i namota, kabel ide na zaštitni vod. Zaštita od folije nanosi se omotavanjem aluminij-poliesterske laminatne trake uzdužno ili spiralno preko dielektrika. Pleteni štitovi postavljaju se na stroju za pletenje s desecima do stotinama bobina koje nose finu bakrenu ili pokositrenu bakrenu žicu. Za kabele koji zahtijevaju konstrukciju folija plus pletenica, obje se operacije mogu kombinirati u jednom strojnom prolazu.

Ekstruzija jakne

U posljednjem koraku ekstruzije nanosi se vanjski omotač pomoću drugog ekstrudera za žicu i kabel — obično je to stroj s jednim vijkom ili s dva vijka, ovisno o spoju. Linije za PVC obloge obično rade pri 50–150 m/min; PE i LSZH spojevi zahtijevaju pažljivo profiliranje temperature duž cijevi ekstrudera kako bi se spriječila degradacija. Jednolikost debljine stijenke plašta provjerava se ispitivanjem iskrom (ispitivanje kontinuiteta visokog napona na 2–6 kV) i ugrađenim laserskim mjeračima promjera. Gotovi kabeli tiskaju se s oznakom tipa, impedancijom, nazivnim naponom i datumom proizvodnje za identifikaciju na terenu.

Uobičajene vrste koaksijalnih kabela i njihove specifikacije

Oznaka "RG" (Radio Guide) izvorno je bila američki vojni specifikacijski sustav. Dok su mnoge RG oznake zamijenjene brojevima dijelova specifičnim za proizvođača za moderne kabele, stare oznake i dalje su široko prepoznate u industriji. Razumijevanje razlika pomaže u odabiru pravog kabela za određenu primjenu.

Konektori i završeci: gdje počinje većina problema

Sam kabel je samo dio koaksijalne veze. Konektor prenosi signal s kabela na opremu i, ako je loše napravljen ili instaliran, postaje dominantan izvor gubitka signala, refleksije i kvara. Konektor mora održavati istu karakterističnu impedanciju kao i kabel preko svoje unutarnje geometrije - svaki prekid uzrokuje refleksiju.

Uobičajeni tipovi koaksijalnih konektora

• BNC (Bajonet Neill–Concelman) — 50 Ω, nazivno na ~4 GHz, bajunetna brava na četvrtinu okreta; standard u opremi za testiranje, videu i instrumentima
• SMA (subminijaturna verzija A) — 50 Ω, naznačeno na 18 GHz, s navojem; naširoko se koristi u RF modulima, antenama i mikrovalnim sklopovima
• N-tip — 50 Ω ili 75 Ω, naznačeno na 11–18 GHz, otporno na vremenske uvjete; koristi se u opremi vanjskih antena i baznih stanica
• F-tip — 75 Ω, do ~3 GHz; sveprisutan u stambenim CATV i satelitskim instalacijama; središnji vodič samog kabela služi kao igla konektora
• PL-259 (UHF) — nominalno 50 Ω, ali ne stvarno konstantna impedancija; ocijenjeno na ~300 MHz u praksi; uobičajen u radioamaterstvu

Pravilan završetak zahtijeva skidanje izolacije s kabela na točne dimenzije, bez gnječenja pletenice, održavanje koncentričnosti dielektrika na sučelju konektora i primjenu ispravnog zakretnog momenta prilikom spajanja. Jedan neispravno instaliran F-priključak u distribucijskom sustavu kabelske televizije može uzrokovati ulazak signala (curenje vanjskih signala) i izlaz signala (curenje kabelskih signala), pogoršavajući performanse cijelog čvora.

Koaksijalni u odnosu na druge prijenosne medije: kada ga odabrati

Koaksijalni kabel nije pravi izbor za svaku primjenu, ali zadržava jasne prednosti u određenim scenarijima. Usporedbom s uobičajenim alternativama pojašnjava se gdje najbolje odgovara.

Koaksijalni naspram upredene parice (Cat5e/Cat6/Cat8)

Upletena parica oslanja se na diferencijalno signaliziranje i niske stope uvijanja kako bi poništila EMI — bitno drugačiji pristup od koaksijalnog oklopljenog TEM načina rada. Upletena parica dominira strukturnim Ethernet kablovima jer je jeftinija, lakša i lakša za završetak. Međutim, ne može uskladiti koaksijalni kabel na RF frekvencijama iznad nekoliko stotina MHz ili u okruženjima s visokim smetnjama. Cat8 podržava 40 Gbps, ali samo preko 30 metara radi na 2 GHz ; ispravno instaliran RG-6 koaksijalni kabel obrađuje širokopojasne signale do 3 GHz na mnogo većim udaljenostima uz daleko jednostavnije pojačanje.

Koaksijalni vs. optičko vlakno

Optično vlakno nudi praktički nultu osjetljivost na elektromagnetske smetnje, mnogo niže prigušenje na velikim udaljenostima (~0,2 dB/km za jednomodni u odnosu na 40–100 dB/km za koaksijalni na mikrovalnim frekvencijama) i kapacitet širine pojasa koji je manji od bakra. Nedostaci su trošak elektronike primopredajnika, krhkost i nemogućnost prijenosa istosmjerne struje uz signal. Koaksijalni je i dalje poželjan za kratke RF veze, antenske dovodne vodove i aplikacije koje zahtijevaju signal napajanja na jednom kabelu (npr. mikrofoni s fantomskim napajanjem, aktivni satelitski LNB-ovi koji se napajaju preko koaksijalnog kabela).

Koaksijalni vs. valovod

Na frekvencijama iznad otprilike 18 GHz, koaksijalni gubici postaju previsoki, a valovod - šuplja metalna cijev koja nosi EM valove - nudi mnogo manje prigušenje. Valovod nema unutarnji vodič i stoga nema gubitka vodiča u središtu; njegova kruta struktura i frekvencijski selektivna priroda (valovod propušta samo signale iznad njegove granične frekvencije) čine ga neprikladnim za širokopojasnu ili fleksibilnu instalaciju. Koaksijalni kabel dominira ispod 18 GHz gdje god je potrebna fleksibilnost i povezanost.

Kontrola kvalitete u proizvodnji koaksijalnih kabela

Zahtjevi za preciznošću proizvodnje koaksijalnog kabela čine kontrolu kvalitete kontinuiranim, inline procesom, a ne serijskim pregledom na kraju. Linija ekstrudera žice i kabela za proizvodnju koaksijalnih uređaja obično integrira više mjernih sustava istovremeno:

• Laserska mjerača promjera — beskontaktno mjerenje OD dielektrika, obično točno do ±0,001 mm; postavljen odmah iza korita za hlađenje
• Monitori kapaciteta — mjerenje kapaciteta po jedinici duljine, što je u korelaciji s debljinom stjenke dielektrika i dielektričnom konstantom; odstupanja pokreću automatske korekcije brzine linije ili broja okretaja ekstrudera
• Skeneri ekscentričnosti — X-zrake ili ultrazvučni skeneri provjeravaju koncentričnost unutarnjeg vodiča unutar dielektrika u stvarnom vremenu
• Testeri iskrica — primijenite 2–10 kV istosmjerne ili izmjenične struje preko dielektrika kako biste otkrili bilo kakve rupe ili tanke točke koje bi uzrokovale kvar izolacije tijekom rada
• Završeno TDR testiranje kabela — reflektometrija u vremenskoj domeni identificira diskontinuitete impedancije duž gotovog kabela slanjem impulsa niz liniju i analizom refleksija

Specifikacije ujednačenosti impedancije za CATV kabel za emitiranje obično su ±2 Ω preko cijele duljine kabela , sa zahtjevima za strukturni povratni gubitak (SRL) od 23-30 dB u pojasu 5-1000 MHz. Dosljedno postizanje ovih brojeva pri proizvodnim brzinama iznad 200 m/min zahtijeva izuzetno precizan dizajn matrice, konzistentnost materijala i kontrolu procesa zatvorene petlje — sve usredotočeno na performanse ekstrudera žice i kabela i njegovih povezanih mjernih sustava.

Aplikacije iz stvarnog svijeta koje pokazuju kako koaksijalni kabel radi u praksi

Distribucija kabelske televizije (CATV).

CATV glavni kraj prima signale i distribuira ih putem hibridne optičko-koaksijalne (HFC) mreže. Vlakna prenose signal od glavnog kraja do susjednih čvorova; RG-11 ili tvrdi koaksijalni kabel prenosi ga od čvora do slavine (obično unutar 500 metara); RG-6 kapi povezuju se iz slavine u pojedinačne domove. Svaki segment koristi pojačala za prevladavanje prigušenja kabela, raspoređenog na temelju gubitka kabela na najvišoj nosivoj frekvenciji — obično 1 GHz ili više u sustavima DOCSIS 3.1.

Bazne stanice mobilne telefonije

Napojni kabel između BTS radijske jedinice i antene na vrhu tornja gotovo je uvijek koaksijalan — ili fleksibilni valoviti koaksijalni kabel ili kruti tvrdi kabel. 30-metarski LMR-400 koji radi na 900 MHz gubi otprilike 0,8 dB; na 2,1 GHz (3G UMTS), isti rad gubi oko 1,3 dB. Svaki dB gubitka u dovodu izravno smanjuje efektivnu izračenu snagu, zbog čega su instalacije daljinske radijske glave (RRH) koje postavljaju radio jedinicu na vrh tornja — spojene na jedinicu osnovnog pojasa vlaknom — postale dominantne: one u potpunosti eliminiraju gubitak u dovodu.

Medicinska i industrijska oprema

Ultrazvučni pretvarači, lanci MRI signala i industrijski radarski mjerači razine oslanjaju se na koaksijalne veze iz istog razloga kao i sustavi emitiranja: integritet zaštite i kontrolirana impedancija. U ultrazvuku, koaksijalni kabel prenosi impulse MHz-raspona do i od piezoelektričnih pretvarača s minimalnim izobličenjem. Materijali dielektrika i vodiča moraju biti biokompatibilni u nekim slučajevima, a kabel mora preživjeti cikluse sterilizacije - zahtjevi koji guraju dizajne prema specijalnim fluoropolimernim dielektricima proizvedenim na namjenskim linijama ekstrudera za žice i kabele.

GPS i satelitski prijemnici

GPS radi na 1575,42 MHz (L1) i 1227,60 MHz (L2). Koaksijalni vod od aktivne GPS antene do prijemnika dovodi i RF signal i istosmjernu struju za LNA ugrađenu u antenu preko istog kabela. Gubitak kabela izravno degradira omjer signala i šuma. 10-metarski RG-6 rad na 1,5 GHz donosi otprilike 1,0 dB gubitka — upravljiv; trčanje od 50 metara potrošilo bi gotovo 5 dB, što obično premašuje pojačanje LNA standardne aktivne antene i zahtijeva ugrađeni pojačivač signala s napajanjem.

Često postavljana pitanja o tome kako funkcionira koaksijalni kabel

Zašto koaksijalni kabel ima tako dobro odbijanje EMI?

Budući da je elektromagnetsko polje koje nosi signal u potpunosti zatvoreno između unutarnjeg i vanjskog vodiča. Vanjska polja ne mogu probiti kontinuirani štit — ona induciraju struje na vanjskoj površini štita, ali te struje ne utječu na unutarnje polje. Vrijedi i obrnuto: unutarnje signalno polje kabela ne zrači prema van, sprječavajući interferenciju s drugim sustavima. Ova "koaksijalna simetrija" temeljni je razlog zašto koaksijalni kabel ima bolje performanse od otvorene žice ili upletene parice u RF okruženjima.

Što se događa ako koristite kabel krive impedancije?

Korištenje kabela od 75 Ω u sustavu od 50 Ω stvara neusklađenost impedancije. Dio snage signala reflektira se natrag prema izvoru pri svakom prijelazu — na ulazu i na izlazu. Reflektirani i upadni valovi kombiniraju se kako bi stvorili stojne valove na kabelu, što znači da amplituda signala varira duž duljine kabela umjesto da bude konstantna. VSWR od 1,5:1 (umjerena neusklađenost od spoja 50/75 Ω) predstavlja oko 4% reflektirane snage. U RF odašiljačima velike snage, prekomjerna reflektirana snaga može oštetiti završno pojačalo. U preciznom mjerenju unosi pogreške u izmjereni signal.

Možete li istovremeno pokrenuti napajanje i signal kroz koaksijalni kabel?

Da. To se zove Power over Coax (PoC) ili, u satelitskom kontekstu, LNB napajanje. Istosmjerni napon (obično 13 V ili 18 V za satelitske LNB-e; varira za CCTV) nanosi se na unutarnji vodič uz RF signal. Bias Tee — jednostavna mreža induktor-kondenzator — odvaja DC i RF staze na svakom kraju, dopuštajući opremi da izdvoji ili ubaci DC bez utjecaja na RF signal. Ocjene struje ograničene su veličinom vodiča i kontaktima konektora, općenito nekoliko stotina miliampera za standardni koaksijalni kabel.

Što ograničava maksimalnu frekvenciju koju koaksijalni kabel može podnijeti?

Dva faktora postavljaju gornju granicu frekvencije. Prvo, prigušenje raste s frekvencijom, što na kraju kabel čini nepraktičnim. Drugo — i temeljnije — kada valna duljina signala postane usporediva s poprečnim dimenzijama kabela, uz TEM način mogu se pobuditi načini širenja višeg reda (TE i TM načini). Ovi načini putuju različitim brzinama, uzrokujući izobličenje signala i curenje zračenja. Granična frekvencija za prvi mod višeg reda je približno f_c = 7,52 / (D d) GHz (sa dimenzijama u cm). Standardni RG-58 prekida oko 11 GHz; kabeli manjeg promjera poput UT-047 mogu proći preko 65 GHz.

Kako savijanje utječe na performanse koaksijalnog kabela?

Savijanje koaksijalnog kabela ispod minimalnog radijusa savijanja izobličuje dielektrik, pomiče unutarnji vodič izvan središta i može trajno deformirati vanjski vodič — a sve to mijenja lokalnu impedanciju i povećava refleksiju signala. Proizvođači specificiraju minimalni radijus savijanja koji je obično jednak 10-20 puta većem od vanjskog promjera kabela za fiksnu instalaciju i 6-10 puta za ponovljene primjene savijanja. Oštri pregibi trajno oštećuju. U visokofrekventnim primjenama iznad 10 GHz, čak i lagana savijanja polukrutog kabela moraju se uzeti u obzir u električnim performansama sklopa.
