Stražnji stroj za uvijanje parica za mrežni kabel

Integrirani tip stroja za uvijanje stražnjih parica za mrežni kabel

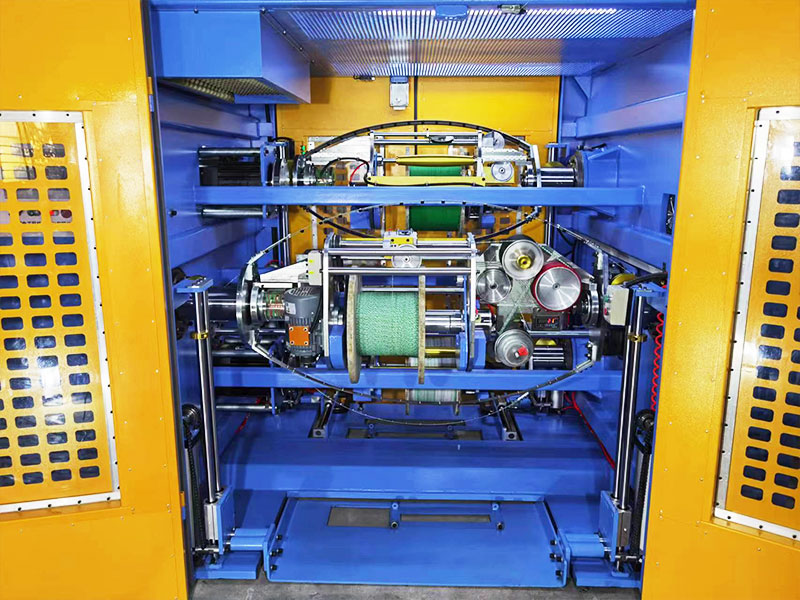

U procesu uvijanja parica jezgre, točnost uspona i čvrstoća uparene žice su vrlo važni, što ima značajan utjecaj na električna i fizička svojstva gotovog kabela. Ovaj je stroj opremljen nezavisnim kotačem s kotačem unutar rotirajućeg kutnog luka glavnog dijela za uvijanje. Snaga motora zakretnog kotača prenosi se s vanjske strane kutnog pramca prema unutra putem mehaničkog prijenosa u rotirajućoj glavnoj osovini, izbjegavajući nepouzdane čimbenike uzrokovane tradicionalnim prijenosom tipa karbonske četke. Dodatno, motor za glavnu osovinu i rotirajući motor za kutni pramac rade sinkronizirano preko električne kontrole blokade, čime se postiže bezstupanjska, visokoprecizna elektronička kontrola nagiba. Uspon uvijanja može se podesiti digitalno i formirati stabilno i točno. Osim toga, isplata stražnjeg uvijanja prihvaća strukturu luka s rotirajućim kutom, koja transformira tradicionalnu pasivnu rotaciju i vanjsku silu uvijanja u aktivnu rotaciju i uvijanje dvije jezgrene žice pod kombiniranim djelovanjem stražnjeg uvijanja i sile uvijanja. Unutarnje naprezanje torzije i vanjsko naprezanje uvijanja međusobno se poništavaju, tako da se rotacijsko naprezanje upredenog proizvoda iznutra prema van poništava na nulu. Nakon uvijanja, dvije žice jezgre čvrsto naliježu bez razmaka, prirodno su ravne i bez povratne sile. Održavanje stabilne fizičke strukture može dovesti do stabilnih električnih performansi.

Upit +
PREV：Stroj za uvijanje mrežnih kabela sa stražnjim upredenim paricama podijeljenog tipa
SLJEDEĆI：Nema sljedećeg proizvoda
Product Details

KOMPONENTE

● Ø500 Horizontalni gornji i donji dvostruki kotur s portalnim postoljem bez osovine, isplata 2 jedinice
● Back twist payoff stalak 2 jedinice
● Ø500 Twister parova s ​​dvostrukim korakom konstantne napetosti 1 jedinica
● Kontrolni sustav 1 jedinica
● Periferna pomoćna oprema može se prilagoditi.


TEHNIČKE SPECIFIKACIJE

Struktura isplate Horizontalni gornji i donji dvostruki kolut s portalnom postoljem bez osovine, isplata za nasukani luk s dvostrukim nagibom unatrag.
Struktura preuzimanja Horizontalna portalna kolijevka bez osovine za namatanje, usukani luk s dvostrukim nagibom u paru.

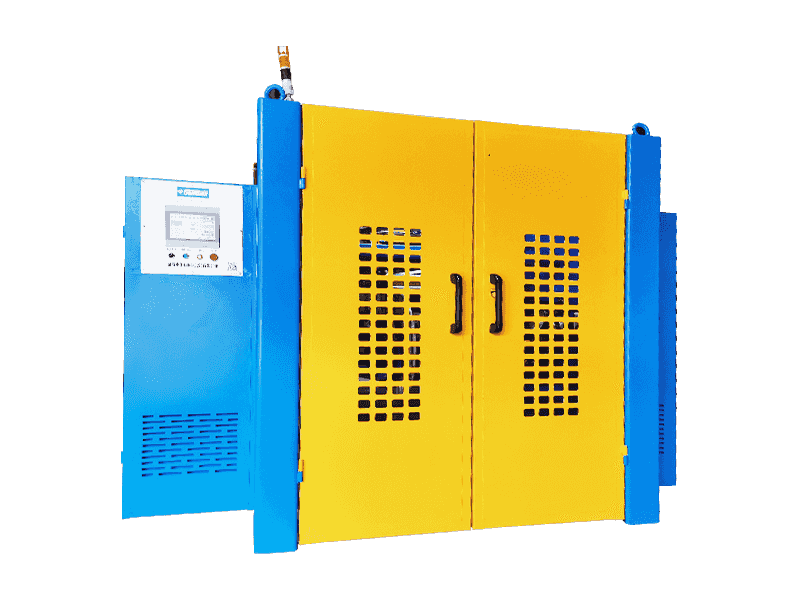

Ukupna struktura stroja Isplata povratnog uvijanja i umotavanje u usukane su raspoređeni jedan uz drugoga, s integriranom strukturom. I strana za isplatu i strana za namatanje opremljena su vratima za operacije isplate i namotavanja koluta.
Prikladna vrsta žice Uglavnom se koristi za LAN KABEL CAT5, CAT5E, CAT6A, CAT7, CAT8 i druge žice, ali i za druge žice za prijenos signala koje zahtijevaju električno ispitivanje.
Specifikacija žice jezgre Raspon: Ø0,6-2,0 mm, izvan ovog raspona, može se prilagoditi
Vanjski promjer upletene žice raspon: Ø1,2-4,0 mm, izvan ovog raspona može se prilagoditi.
Matrica za nasukavanje Standardna veličina OD kalupa je 25
Metoda uvijanja unazad Postignite uvijanje ili preduvijanje, uvijanje znači da se lukovi stroja za isplatu i uvijajućeg para okreću u suprotnim smjerovima; preduvijanje se odnosi na isti smjer rotacije stroja za isplatu i uvijanja para, a može se odabrati na zaslonu osjetljivom na dodir.
Omjer uvijanje/preduvijanje 0-120%, kontinuirano i bezstupanjsko podesivo, postavljeno na ekranu osjetljivom na dodir, PLC automatska kontrola, automatsko praćenje brzine uvijanja/natrag uvijanja.
Smjer nasukavanja S/Z
Brzina rotacije isplate Stvarna brzina pokretanja postavljena je prema zahtjevima različitih razreda žice, s najviše 2000 RPM/4000 TPM (bez opterećenja).
Brzina rotacije namotaja Stvarna brzina pokretanja postavljena je prema zahtjevima različitih razreda žice, s najviše 2000 RPM/4000 TPM (bez opterećenja).
Raspon brzine žice Formula za izračunavanje brzine konopa: Brzina pramca x 2 x nagib / 1000 = m/min. Maksimalno ograničenje brzine je 100 m/min.
Korak upletene žice Optimalni raspon: 5,0-50,0 mm, točno do jednog decimalnog mjesta, s kontinuirano podesivom razinom, odabirom na dodirnom zaslonu.
Točnost visine Točnost nagiba ±0,3 mm tijekom proizvodnje fiksne brzine, ±0,5 mm tijekom pokretanja/gašenja.
Materijal za mašnu Standardni korišteni materijal je čelična traka od 65Mn s keramičkim ušicama, koja se može prilagoditi laganom luku od karbonskih vlakana.
Isplatna snaga luka Standardna konfiguracija je 2-5.5KW inverterski motor koji se također može prilagoditi za servo motore.
Snaga luka Standardna konfiguracija je inverterski motor od 3,7 KW, koji se također može prilagoditi za servo motor.
Pramčano kočenje na nasukavanje Elektromagnetske kočnice
Capstan tip Kapstan s dvostrukim kotačem ugrađen je u nosač portala
Promjer kotača Ø185, 5-utorni aluminijski kotačić obložen gumom, aluminijski pogonski valjak s 5 utora.
Kapstan snaga Standardna konfiguracija je inverterski motor od 1,5 KW, koji se također može prilagoditi za servo motor.
Specifikacija isplate Model Ø500, kompatibilan s Ø400, kotači za alate od ABS-a.
Specifikacija preuzimanja Model Ø500 kompatibilan je s Ø400. ABS alatni kotači
Unutarnja rupa koluta Standard je Ø56 mm, druge veličine se mogu prilagoditi.
Podizanje vretena koluta Električno podizanje, utovar i istovar skateboarda.
Metoda zatezanja koluta Zatezni kalem za sklop snažnog elastičnog cilindra, sila zatezanja >200 KG, sa samozaključavajućom zaštitom, pneumatski otpuštajući kalem
Težina utovara koluta MAX300KG
Isplatna snaga koluta Standardna konfiguracija je motor reduktora od 2-0,75 KW, koji se također može prilagoditi za servo motor.
Snaga namotaja Standardna konfiguracija je motor reduktora od 0,75 KW, koji se također može prilagoditi za servo motor.
Raspored položaja žice za namatanje Standard je 30 poliranih jedinica poprečne osovine šipke, koje se mogu prilagoditi za redove kontrolera servo gibanja.
Snaga rasporeda položaja žice 0,2 KW servo kontroler kretanja može se prilagoditi.
Detekcija isteka materijala za isplatu Alarm i automatsko zaustavljanje kada se žica jezgre uskoro isprazni/alarm i automatsko zaustavljanje kada je žica prekinuta.

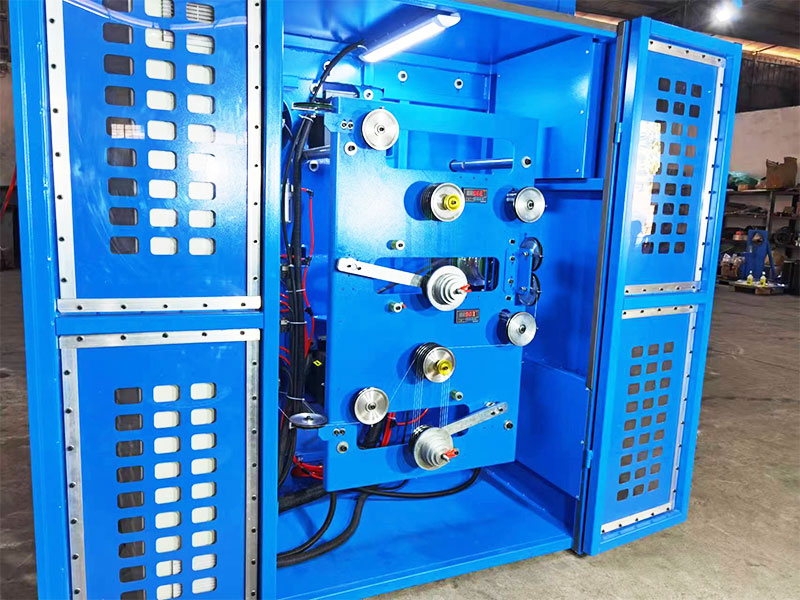

Napetog tipa Standard je podešavanje napetosti pomicanjem ili dodavanjem utega za uravnoteženje, PID kontrolira brzinu isplate ili preuzimanja ili ga prilagođava za podešavanje napetosti pomoću servo motora.
Raspon napona isplate 3N-30N/0,3kg-3kg/300g-3000g
Raspon zatezanja 5N-50N/0,5kg-5kg/500g-5000g
Točnost napetosti ±25g
Prikaz napetosti Senzor tlaka s digitalnim zaslonom tipa komunikacije, alarm prekoračenja napetosti i automatsko isključivanje.
Upravljanje formulama Prilagođeni sustav upravljanja formulacijom omogućuje unos podataka kao što su napetost, temperatura, vanjski promjer, korak, S/Z, udaljenost namotavanja žice i barometarski tlak u PLC, podržavajući prikupljanje i uvoz podataka za digitalnu proizvodnju.
Sigurnosna zaštita Automatsko otkrivanje i predviđanje temperature / vibracija / buke / tlaka može se prilagoditi prema CE/CSA/UL standardnom dizajnu.
Otkrivanje iskre Može se prilagoditi za dodavanje ispitivača iskre
Standardi snage Standard je 3-fazni 380V/50Hz, a napajanje se može prilagoditi različitim zemljama i regijama.
Inteligentni softver Prilagodljiv za dodavanje softvera za "najbolju funkciju automatskog podudaranja brzine proizvodnje", kako bi se postigla učinkovitost proizvodnje i kvaliteta proizvoda u isto vrijeme.
Uređaj za prenauljavanje žice jezgre Uređaj za podmazivanje žice jezgre može se prilagoditi i dodati. Izolacijska jezgra žice presvučena je hlapljivim uljem za podmazivanje kako bi se smanjilo trenje tijekom uvijanja para žica.




ZNAČAJKE PROIZVODA

● Velika brzina: Kutija vretena je oslobođena naprezanja i žarena, izdržljiva je i ne deformira se. Rotirajući kutni luk statički je uravnotežen i dinamički uravnotežen za ispitivanje i korekciju. Ima male vibracije i nisku razinu buke. Vreteno ne stvara toplinu tijekom dugotrajnih kontinuiranih operacija velike brzine, a brzina rotacije vretena je velika.

● Manje zauzetog prostora: Usvaja integriranu strukturu, koja štedi više od 50% zauzetosti u usporedbi s tradicionalnim strojem za uvijanje stražnjih parova podijeljenog tipa.

● Stabilna napetost: Servo motor se može prilagoditi kao zatezni element. Nakon postavljanja ukupne napetosti primopredaje, zategnutost dviju žilnih žica se inteligentno izračunava, a brzina zatezanja i zatezanja precizno se kontrolira pomoću servo kontrolera kretanja, čime se postiže stabilna napetost.

● Precizan ton: Svijet isključivo "preciznog prijenosnog mehanizma vanjske snage i unutarnjeg vitla", prenosi snagu motora izvan kutnog pramca na kotač vitla unutar kutnog pramca kroz složen mehanički prijenosni mehanizam. S glavnim vitlom kao referentnom točkom kretanja, usvojite servo kontrolere gibanja i za pramac kuta uvijanja i za glavni cilindar za provođenje precizne kontrole kretanja lanca i postizanje preciznog nagiba pri bilo kojoj brzini.

● Ušteda rada: Opremljen fleksibilnim urezivačem konca, može glatko proći kroz okretni čvor kutnog luka, a uvlačenje konca može se dovršiti za 1 minutu. Žica se može povući u obrnutom smjeru pomoću upravljačke ploče, štedeći rad.

● Inteligentno: Upravljanje načinom distribucije, pronalaženje SOP recepta jednim klikom, priprema za pokretanje jednim klikom, početak jednim klikom; dinamička povratna informacija nagiba uvijanja, omjer unatrag uvijanja,  detekcija kvara/otpajanje/zaustavljanje kada mjerač dosegne, inteligentna upravljačka ploča

● Niska stopa neuspjeha: Električne upravljačke komponente u pramcu s kutom za usukavanje sve su instalirane na postolju, a svi signali se električno kontroliraju unutar zatvorenog pramca. Sabirni prsten s ugljičnom četkom osigurava samo trofaznu struju za unutarnju stranu kutnog luka bez odašiljanja signala kako bi se izbjegao loš kontakt, smetnje i niska stopa kvarova.

● Jednostavno održavanje: Kupci izvan Kine mogu se prilagoditi kako bi dobili Profinet bus kontrolu, koja osigurava brz prijenos signala i niske smetnje.

Rješavanje problema i održavanje dostupni su bez obzira na lokaciju stroja u bilo kojoj zemlji ili regiji diljem svijeta, sve dok postoji komunikacijska mreža, a zatim daljinsko otkrivanje kvara, rješavanje problema i usluge održavanja mogu se brzo pružiti.
