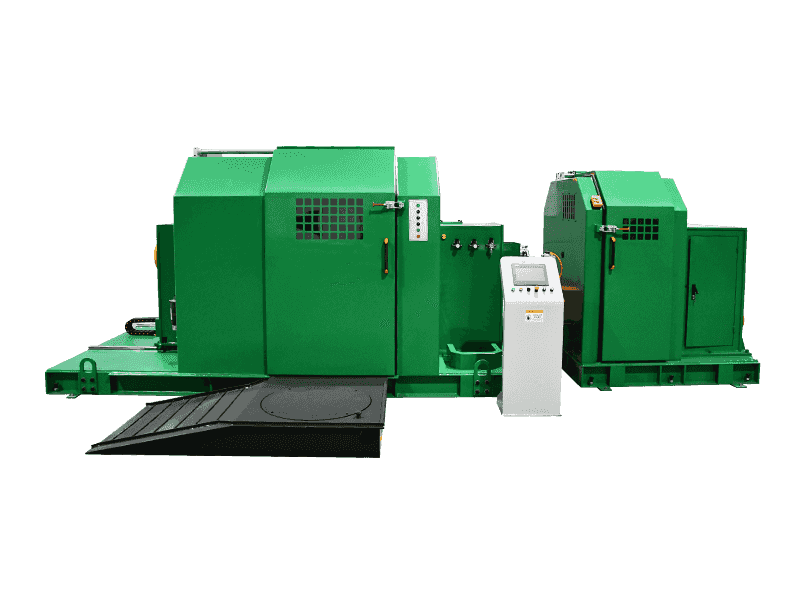

Konzolni jednostruki stroj za uvijanje za teške uvjete rada (vanjski nosač i zakretni moment) Manufacturers

Natrag na popis
Konzolni stroj za jednostruko uvijanje

Konzolni jednostruki stroj za uvijanje za teške uvjete rada (vanjski nosač i zakretni moment)

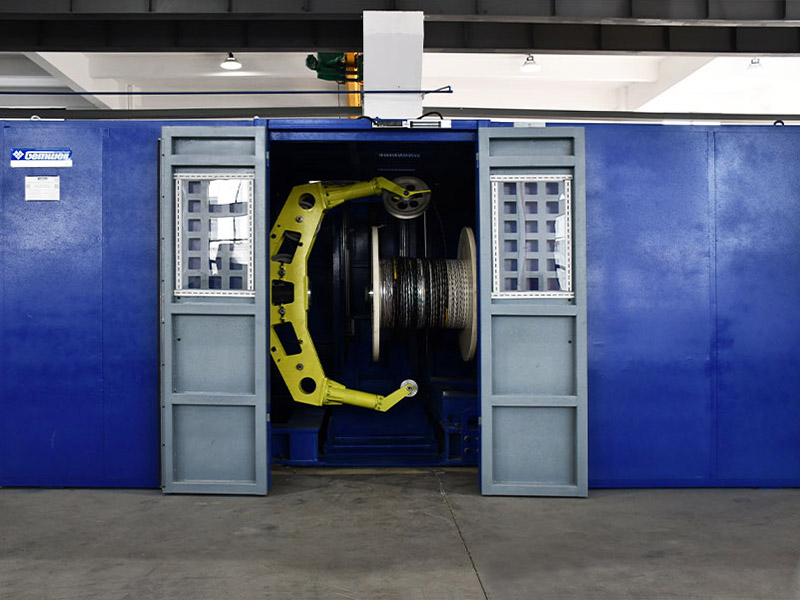

Konzola za usukavanje odvojena je od vanjske osovine konzolnog stroja za jednostruko uvijanje za teške uvjete rada (vanjski osovina i preuzimanje zakretnog momenta). Dva su mehanički zakrenuta i rotiraju se sinkrono. Namotaj je opremljen momentnim motorom i rotira koncentrično s konzolom za umotavanje. Motor konzole za usukanje pokreće konzolu za usukanje i rotirajući dio vanjskog nosača da se sinkrono okreću konstantnom brzinom; motor za namotavanje pokreće kolut za namotavanje da rotira i smota  žicu promjenjivom brzinom. Vanjski kotačić sastoji se od kotača i više zateznih remenica s više žljebova. Motor pokreće kotač na rotaciji, tjerajući žice da napreduju i uvijaju se konstantnom linearnom brzinom. Razlika u brzini nastaje zbog konstantne brzine konzole i promjenjive brzine vretena za namotavanje. Omjer razlike brzine vrtnje ovisi o postavci nagiba uvojka. Upletene žice namotavaju se na kalem snagom motora za namotavanje zbog razlike u brzini. Kako se žice gomilaju na kolutu od prazne do pune, promjer se postupno povećava. Upravljački sustav automatski prilagođava promjenjivu brzinu motora za namotavanje, a diferencijal automatski poprečno na treću promjenjivu brzinu vrtnje prema vretenu za namotavanje. Tako se proizvodnja upredenih žica održava pri konstantnoj brzini linije. Ovaj stroj može biti opremljen različitim vrstama pomoćne opreme kao što su nosači za isplatu, centrirani rotirajući strojevi za omatanje i uzdužni strojevi za omatanje kako bi se ostvarilo uvijanje raznih žica s vanjskim promjerom unutar 10-30 mm. Ima visoku učinkovitost proizvodnje, niske pogreške, a gotovi proizvodi od žice imaju izvrsne pokazatelje performansi. Ova je vrsta prikladna za umotane žice koje zahtijevaju više kvalifikacije za rad.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Lagani integrirani konzolni jednostruki stroj za uvijanje (vanjski nosač i aktivno namatanje)
Product Details

KOMPONENTE

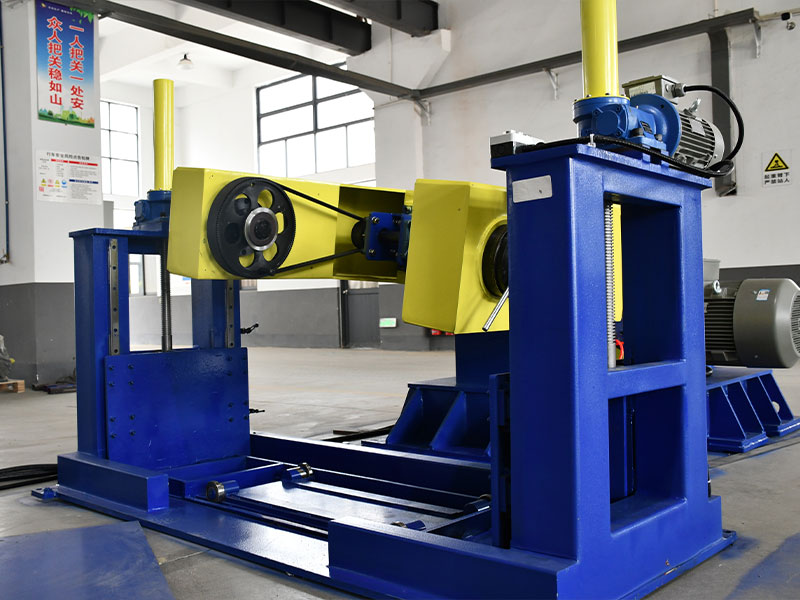

● Isplatni stalak

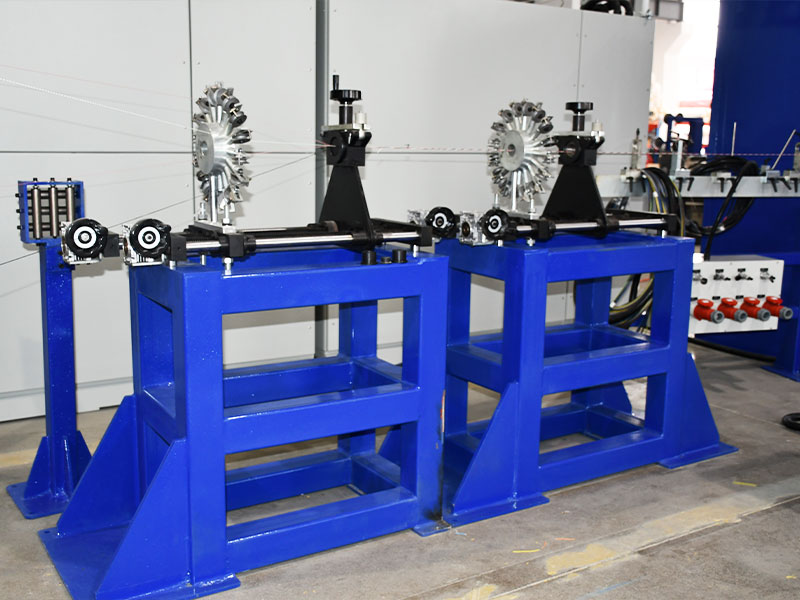

● Žičani koncentrator
● Obrada uzdužnom trakom uz konstantnu napetost - opcija
● Dvostruki kotač s više utora za rotaciju
● Središnji rotirajući stroj za lijepljenje - opcija
● Konzolni jednostruki stroj za uvijanje za teške uvjete rada (vanjski nosač i zakretni moment)

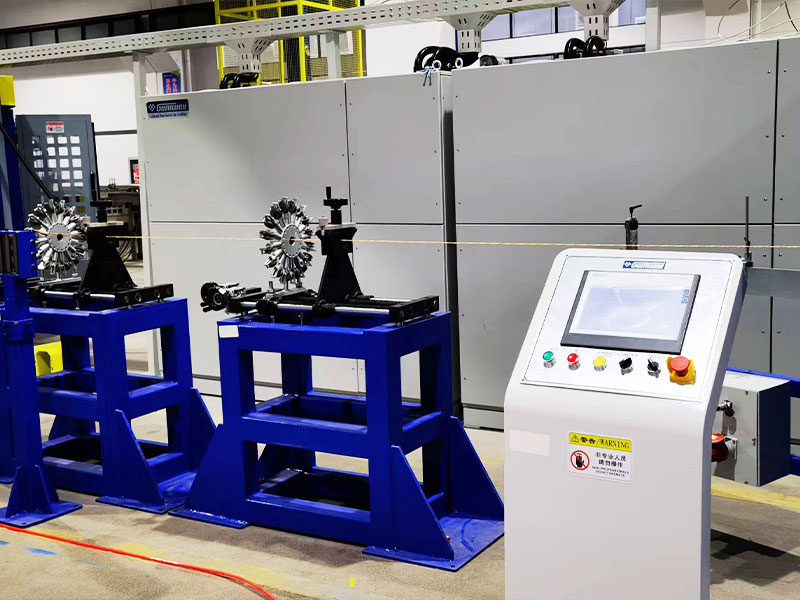

● Kontrolni sustav
● Periferna pomoćna oprema može se prilagoditi


TEHNIČKE SPECIFIKACIJE

Glavni tehnički parametri 630 vrsta 800 vrsta 1000 vrsta 1250 vrsta
Prikladna vrsta žice Prikladan je za povlačenje lančanog kabela, kontrolnog kabela, kabela za napajanje, kabela za podatke, kabela za napajanje i drugih višežilnih mekanih žica u kablovima velikih dimenzija.
Specifikacija žice jezgre Ø0,8-3,0 Ø1,5-4,0 Ø2,0-6,0 Ø3,5-8,0
Vanjski promjer upletene žice Ø3-8 Ø5-12 Ø7-18 Ø10-25
Specifikacije isplate 400-500 400-630 (prikaz, ostalo). (prikaz, ostalo). 400-630 (prikaz, ostalo). (prikaz, ostalo). 630-1000 (prikaz, ostalo).
Vrsta isplate Može se konfigurirati s različitim energetskim ili pasivnim postoljima za isplatu, kao što su tip osovine, tip bez osovine, tip stražnjeg uvijanja itd.
Specifikacije preuzimanja 630x475 800x600 1000x750 1250x950
Unutarnji otvor zavojnice Ø80 Ø127
Ukupna struktura stroja Uzmite središnju liniju jednostrukog glavnog modela kao os, proizvodna linija od isplate do preuzimanja linearno je raspoređena u strukturi podijeljenog tipa.
Matrica za nasukavanje Kalup je fiksiran na otvor kalupa iza žičanog koncentratora, sa standardnim vanjskim promjerom kalupa od 25.
Metoda uvijanja unazad Standardna konfiguracija uključuje pogonski ili pasivni stroj za povratno uvijanje, koji može postići povratno uvijanje i fleksibilno oblikovanje kabela. Druge vrste regala za isplatu također se mogu prilagoditi.
Omjer stražnjeg uvijanja 0-120%
Smjer nasukavanja S/Z
Pojedinačna brzina vrtnje stroja za uvijanje MAX600RPM MAX500RPM MAX400RPM MAX320RPM
Raspon brzine žice 20-80 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). 20-80 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). 20-80 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). 20-80 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).
Korak upletene žice 20-120 (prikaz, stručni). 30-180 (prikaz, stručni). 40-250 (prikaz, stručni). 50-350 (prikaz, stručni).
Točnost visine Kada radi pri konstantnoj brzini, točnost koraka je unutar ±1,5 mm. Tijekom procesa pokretanja/zaustavljanja, točnost nagiba je unutar ±3 mm.

Konzolni materijal Lagana struktura pravokutnih čeličnih cijevi s malim otporom zraka.
Konzolna snaga 18,5KW 30KW 45KW 55KW
Glavna kočnica motora Pneumatska disk kočnica Hidraulička disk kočnica
Capstan tip Vanjski kotur je sustav rotirajućih kotača s dva kotača s pogonskim kotačem, koji uvlači žicu kroz kumulativni promjer dinamičkog namota namotaja. A koder detektira brzinu linije cijelog stroja, dajući PID povratnu informaciju o brzini pogonskom motoru.

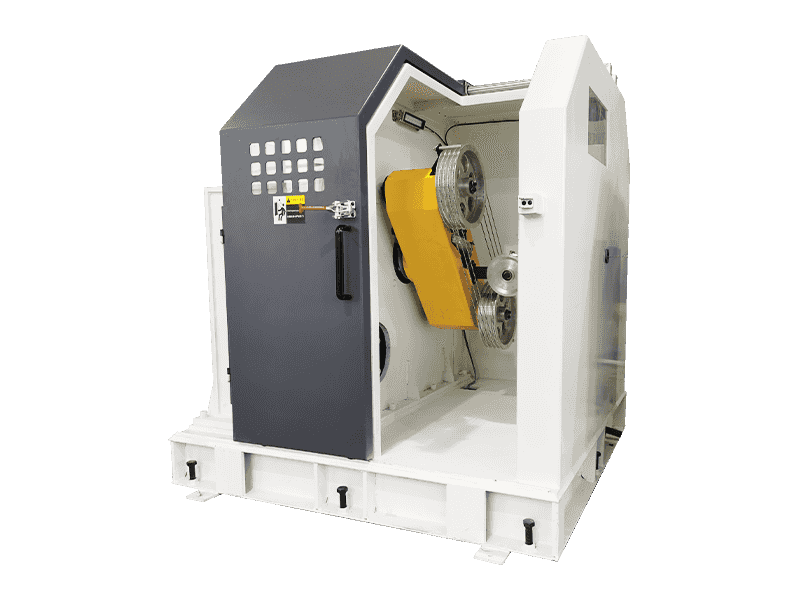

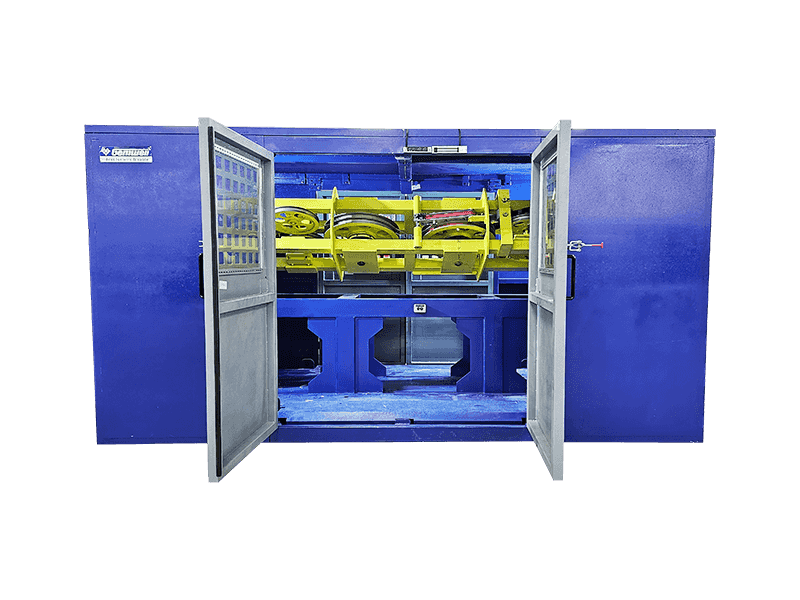

Capstan tip Rotirajući kapistan postavljen je ispred glavnog twistera, odvojen od glavne jedinice. Rotirajuće tijelo pokreće neovisni motor. Ima višežljebni sustav s dvostrukim kotačićem, s kotačem kao fiksnim kotačem. Vanjski motor pokreće kotač koji se okreće kroz mehaničku strukturu. Gonjeni kotač je slobodni kotač koji može imati linearni klipni pomak. Vanjski servo motor mehaničkim prijenosom prenosi stalnu napetost na pogonski kotač. Kada se pogonski kotač povuče za žicu, on emitira naponski signal, osiguravajući PID povratnu kontrolu momenta za povratni motor.
Promjer kotača Ø250 Ø350 Ø500 Ø700
Kapstan snaga 3,7KW 5,5KW 22KW 30KW
Zatezni motor pogonskog kotača 3,7KW servo motor 5,5KW servo motor 7,5KW servo motor 11KW servo motor
Podizanje kotura domaćina Hidraulično električno podizanje paleta i namot za namotavanje nesmetani su za pristup glavnom računalu.
Metoda zatezanja koluta Namotaj za pritezanje gornje konusne matice
Težina utovara koluta MAX400KG MAX600KG MAX1000KG MAX1500KG
Snaga namotaja 11KW  zakretni moment Način okretnog momenta od 15 KW Način okretnog momenta od 22KW Način okretnog momenta od 37 KW
Raspored položaja žice za namatanje 1,5 KW
Detekcija isteka materijala za isplatu Alarm i automatsko zaustavljanje kada se žica jezgre uskoro isprazni/alarm i automatsko zaustavljanje kada je žica prekinuta.
Vrsta napetosti isplate Standardno je podešavanje napetosti pomicanjem ili dodavanjem/uklanjanjem blokova utega, a također se može prilagoditi za podešavanje napetosti pomoću servo motora.
Vrsta napetosti prihvata Podešavanjem zakretnog momenta motora za namotavanje za postavljanje napetosti za namotavanje žice, zakretni moment motora automatski prati povećanje namota žice, osiguravajući dinamički konstantnu napetost tijekom zatezanja žice.
Materijal za lijepljenje AL, MYLAR, pamučna traka, netkana tkanina
Vanjski promjer koluta trake Ø350 Ø450
Širina trake 5-30 mm 8-40 mm
Rupa na kolutu trake 50.8/76 Univerzalno
Snaga snimanja 2.2KW 3,7KW
Brzina snimanja MAX1800RPM MAX1500RPM
Jedinice za zatezanje trake Standardna za korištenje kvačila s magnetskim prahom, kvačilo s histerezom može se prilagoditi.
Duljina za pohranu samoljepljive trake 400 mm, izmjena trake bez rezanja žice.
Pregled loma trake Automatsko zaustavljanje kada je traka pri kraju i slomljena
Stopa preklapanja 0-50%, postavka programa
Jedinice za zatezanje uzdužne trake Standardna za korištenje kvačila s magnetskim prahom, kvačilo s histerezom može se prilagoditi.
Kalup za uzdužno lijepljenje Ostale vrste cijevi za omatanje šavova mogu se prilagoditi.
Prikaz napetosti Standardno je bez prikaza napetosti. Digitalni senzor tlaka tipa komunikacije, alarm prekoračenja napetosti i automatsko isključivanje mogu se prilagoditi.
Upravljanje formulama Prilagođeni sustav upravljanja formulacijom omogućuje da se podaci kao što su napetost, temperatura, vanjski promjer, korak, S/Z, udaljenost namotaja linije i barometarski tlak unose u PLC, podržavajući prikupljanje i uvoz podataka za digitalnu proizvodnju.
Sigurnosna zaštita Automatsko otkrivanje i predviđanje temperature / vibracija / buke / tlaka može se prilagoditi prema CE/CSA/UL standardnom dizajnu.
Otkrivanje iskre Spark tester se može prilagoditi.
Standardi snage Standard je 3-fazni 380V/50Hz, a napajanje se može prilagoditi za različite zemlje i regije.




ZNAČAJKE PROIZVODA

● Učinkovita brzina: Pojedinačna konzola za uvijanje podvrgnuta je statičkom i dinamičkom ispitivanju ravnoteže i kalibraciji, što rezultira manjim vibracijama i niskom bukom. Glavno vreteno kontinuirano radi velikom brzinom bez stvaranja topline, jamčeći učinkovitu brzinu.

● Precizan nagib: Vanjski rotirajući nosač pokreće više struna žice, stvarajući točan i stabilan korak ispred glavnog stroja za uvijanje.

Zbog konstantnog donjeg promjera kotača i nepostojanja drugih ometajućih čimbenika, nagib ostaje precizan i stabilan.

● Učinkovit raspored žica: Proces postavljanja žice ima strukturu u obliku kutije, gdje se kotur žice pomiče naprijed-natrag u ravnoj liniji zajedno s kutijom za namotavanje žice, osiguravajući uredno organiziran raspored žice.

● Manje savijanja: Dizajn glavnog valjka i kotača za vođenje žice ima veliki promjer, smanjujući savijanje žice i izbjegavajući oštećenje nagiba.

● Lakši rad: Baza stroja je bez prepreka, bez ikakvih rampi za puzanje. Namoti žice mogu se izravno gurnuti u stroj za utovar i istovar, čineći rad bez napora.

● Inteligentno: Upravljanje receptima, omogućuje dohvat SOP recepata jednim klikom, pripremu za pokretanje jednim klikom i aktivaciju jednim klikom; Omogućena je dinamička povratna informacija o nagibu uvijanja i povratu zakretnog momenta, otkrivanje greške, otkrivanje loma kabela, metar do gašenja, inteligentna kontrola.

● Jednostavno održavanje: Kupci izvan Kine mogu prilagoditi korištenje kontrole sabirnice Profinet, koja osigurava brz prijenos signala s niskom razinom smetnji. Sve dok postoji komunikacijska mreža u bilo kojoj zemlji ili regiji, daljinsko otkrivanje kvarova, rješavanje problema i usluge održavanja mogu se brzo implementirati.
