FOAM PE/PP/PU Linija za ekstruziju kemijske pjene za izolaciju žice Manufacturers

Natrag na popis
Linija za ekstruziju pjenjene izolacije žice

FOAM PE/PP/PU Linija za ekstruziju kemijske pjene za izolaciju žice

Linija za ekstruziju izolacije jezgre FOAM PE/PP/PU kemijske pjene je nestandardizirana oprema s prilagodbom. Glavni model stroja općenito je 35-60 mm. Pogodan je za ekstruziju izolacije žice od kemijskih pjenastih materijala za signalni kabel. Pjenasta ekstruzija može smanjiti dielektričnu konstantu izolacijskog sloja, povećati skin efekt prijenosa elektrona, smanjiti slabljenje signala i povećati udaljenost prijenosa signala. Tijekom procesa ekstruzije pjenjenja, tlak i temperatura unutar svake zone cijevi ekstrudera određuju konačnu gustoću pjenjenja materijala. Temperatura i tlak međusobno su proporcionalni i važno je kontrolirati tlak i temperaturu ekstruzije. Za dijelove u kojima materijal teče, tlak ostaje konstantan, a temperatura se kontrolira unutar ±1°C kako bi se održao stabilan tlak i stupanj pjenjenja materijala. Zbog slabe čvrstoće pjenastog izolacijskog sloja, čvrsta koža prekrivena je vanjskim slojem pjenastog sloja kako bi se povećala čvrstoća jezgre žice, stoga je ekstruzija kemijskom pjenom uglavnom dvoslojna ekstruzija. Odličan ekstruder za izolaciju jezgre od kemijske pjene ima sljedeće karakteristike: glatka cijev s vijkom i neljepljivost za materijale, materijali se dobro miješaju i ravnomjerno se pjene pomoću puža, točna kontrola temperature, dobra fluidnost bez začepljenja kanala glave stroja, visoka koncentričnost glave stroja, stabilan promjer žice, mala tolerancija, stabilan kapacitet, stabilna isplativost i napetost prihvata, itd. Naša tvrtka može podržati personalizirana prilagodba prema potrebama korisnika. Što se tiče hardvera, možemo ponuditi različite modele i marke osnovnih dodataka među kojima korisnici mogu izabrati. Što se tiče softvera za električnu kontrolu, također možemo pružiti ekonomične i praktične ili najnaprednije metode električne kontrole. Zbog različitih ukupnih konfiguracija, cijena ovog stroja također jako varira. Stoga je glavni čimbenik koji određuje cijenu ovog stroja pozicioniranje na razini konfiguracije proizvoda korisnika. Osim toga, budući da je ovaj proizvod nestandardizirana prilagođena oprema s malom serijom proizvodnje, potrebno je dulje razdoblje za projektiranje, proizvodnju, instalaciju, a ciklus otklanjanja pogrešaka je dug. Korisnici moraju rezervirati dovoljno ciklusa nabave kako bi postigli savršenu isporuku proizvoda.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Nema sljedećeg proizvoda
Product Details

KOMPONENTE

● Isplatni stalak
● Stalak za ravnanje
● Predgrijač

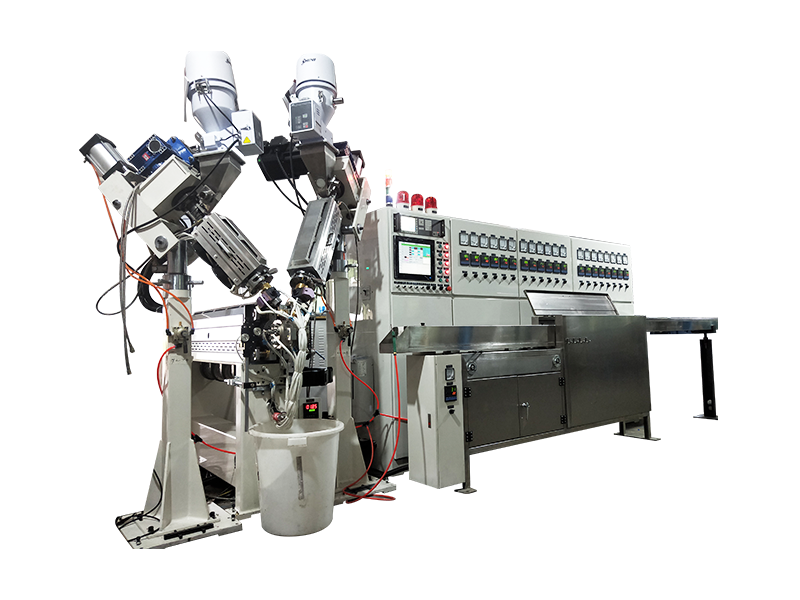

● Glavni ekstruder
● Stroj za brizganje
● Glava ekstrudera
● BY-PASS ventil za pražnjenje materijala
● Sušilica spremnika za hranjenje
● Pomični kanal konstantne temperature
● Spremnik vode za hlađenje
● Vodeni elektrostatički kondenzatori
● Mlaznica za puhanje zraka
● Kapstan
● Stalak za akumulaciju žice
● Brojač brojila
● Laserski mjerač promjera
● Visokofrekventni ispitivač iskri
● Preuzimanje
● Kutija za upravljanje električnom energijom
● Sljedeće su prilagođene opcije
● Printer
● Vakuumski uređaj
● Sušilo za kosu
● Detektor grudica
● Mjerilo ekscentričnosti
● Elektronski reklamni pano
● Ostala periferna pomoćna oprema može se prilagoditi i dodati.

TEHNIČKE SPECIFIKACIJE

Glavni tehnički parametri 35 25 vrsta 40 30 vrsta 45 35 vrsta 50 35 vrsta 60 40 vrsta
Prikladna vrsta žice Prikladno za visokofrekventni kabel, podatkovni kabel, signalni kabel, elektronički kabel i druge žice od ekstruzije kemijske izolacije od bakrene žice.
Raspon vodiča za američki standard AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
Raspon promjera vodiča Ø0,13-0,25 mm Ø0,16-0,32 Ø0,20-0,40mm Ø0,25-0,65 mm Ø0,32-1,02 mm
Raspon područja vodiča 0,01-0,05 m㎡ 0,02-0,08 m㎡ 0,03-0,13 m㎡ 0,05-0,32 m㎡ 0,08-0,81 m㎡
Vanjski promjer ekstruzije Ø0,5-0,8mm Ø0,6-1,0mm Ø0,8-1,2 mm Ø1,0-1,6mm Ø1,3-2,5mm
Raspon brzine žice 20-200m/min 30-300m/min 40-400m/min 50-500m/min 60-600m/min
Struktura stroja Uzmite glavu ekstrudera kao središnju os, svi dijelovi od isplate do namotaja linearno su raspoređeni. Standardna ekstruziona linija ima središnju visinu od 1 metar i ukupnu duljinu od 24-28 metara
Vrsta isplate Standardno aktivno postolje za isplatu bez osovine, električno podizanje, pneumatsko zatezanje, druge vrste kao što su isplata za letak, vrsta osovine i druga postolja za isplatu snage također se mogu prilagoditi.
Specifikacije isplate Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Isplatna snaga 3,7KW 5,5KW 7,5KW
Vrsta napetosti isplate Pomičite ili dodajte/uklonite blokove protuutega za podešavanje napetosti, a također se može prilagoditi za podešavanje napetosti pomoću servo motora.
Stalak za ravnanje Okvir za ravnanje vodiča s 5 kotača, kotač za ravnanje vodiča je OD Ø60, jednostruki utor, s kutijom za alat.
Vrsta predgrijača Zatvoreni predgrijač za pećnicu s cirkulacijom vrućeg zraka, predgrijač od bakrene žice ili ravni predgrijač mogu se prilagoditi.
Snaga predgrijača 8KVA
Brzina ekstrudera MAX90RPM
Izlaz ekstrudera 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h
Snaga ekstrudera 7,5KW 11KW 15KW 22KW
Parametri vijka Omjer L/D je 28:1, omjer kompresije je 3,0. Sastoji se od 38CrMoAlA vijčanog materijala i može se prilagoditi.
Vrsta grijanja Grijaći prstenovi od lijevanog aluminija za tijelo, bakreni grijaći prstenovi za vrat, kvarcne grijaće cijevi za stezaljke/glave/matrice glave ekstrudera.
Broj kontrola temperature Tijelo 4 stezaljka 1 vrat 1 glava 1 matrica 1
Snaga grijanja stroja 6KW 8KW 9KW 10KW 14KW
Hlađenje bačve 4-dijelni centrifugalni ventilator
Sušilica spremnika za hranjenje 12 KG 25 KG 50 KG
Stroj za brizganje power Horizontalni stroj za ubrizgavanje traka s 3-stupanjskom kontrolom temperature za tijelo i 1-stupanjskom kontrolom temperature za vrat, okomiti stroj za ubrizgavanje traka također se može prilagoditi.
Stroj za brizganje ouput 6 kg/h 10 kg/h 15 kg/h 15 kg/h 25 kg/h
Stroj za brizganje power 2.2KW 3,7KW 5,5KW
Saćasta ploča Stroj je izrađen od nehrđajućeg čelika 316 bez galvanizacije. Ima interno vođenu strukturu protoka, s otvorima za protok međusobno povezanim skošenjima bez mrtvih kutova. Saćasta ploča i prirubnica zapečaćene su konusnim brtvilom kako bi se spriječilo curenje.
Vrsta glave Glava s automatskim centriranjem tipa U7, ravnomjerno kretanje vanjskog klizača, može se prilagoditi različitim strukturama kao što su jednoslojni/dvoslojni/jednostruka injekcijska traka/dvostruke injekcijske trake itd., i (automatsko centriranje mikro podesivo) glava ekstrudera također se može prilagoditi.
Glavna marka Glava stroja proizvedena je u Kini i može se prilagoditi drugim markama kao što su EUROTEK, UNITEK, EUROCAB i MICRODIA
Stezaljka za glavu Postoje dvije polovice stezaljke za glavu stroja, s dva seta vijaka stezaljke šipke koja se pokreću gore-dolje i sinkroniziraju. Može se uključiti jednosmjerni ključ, a mogu se prilagoditi i druge vrste stezaljki za glavu stroja.
Ispitivanje tlakom Standardno je bez funkcije detekcije tlaka, senzori tlaka ili sigurnosni ventili otporni na eksploziju mogu se dodati na prirubnicu glave.
BY-PASS ventil za pražnjenje materijala BY-PASS Ventil za pražnjenje materijala
Niveliranje glave Usvajanjem dvostruke igle za prirubnicu glave, visina glave ostaje nepromijenjena dugo vremena.

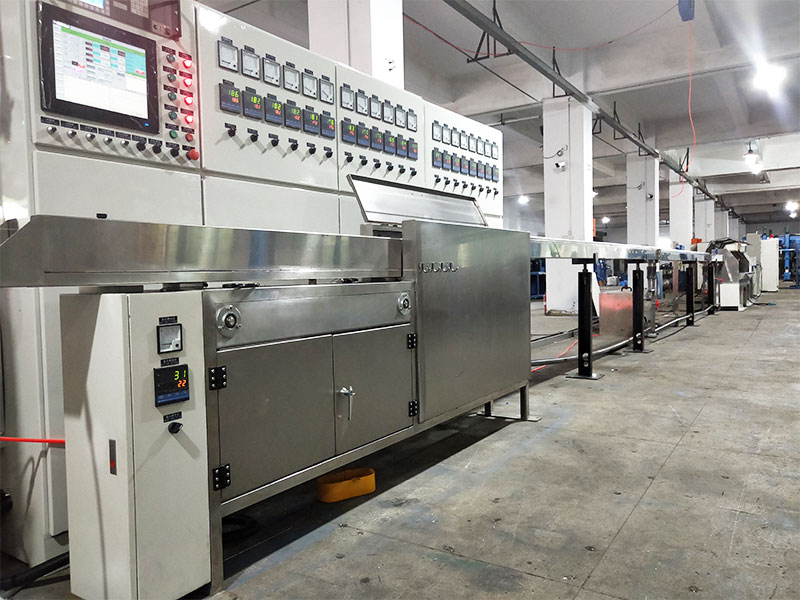

Pomični žlijeb Pomični kanal konstantne temperature, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Rezervoar za hlađenje 10-metarski jednoslojni spremnik u obliku slova U, sustav hlađenja cirkulacijom vode, bez rashladnika vode. Cijeli spremnik je izrađen od materijala SUS304. Dvoslojni spremnici u obliku slova U ili W dostupni su za prilagodbu.
Visokotlačna mlaznica za puhanje zraka Preokrenuta mlaznica za puhanje, POM materijal, dvostruka struktura za puhanje, postavljena u pomični spremnik za vodu, spremnik vode za hlađenje, nosač. Ostale vrste mlaznica za puhanje mogu se prilagoditi.
Kapstan type Lagana legura titana i dvostruki kotač od nehrđajućeg čelika otporan na habanje
Kapstan wheel diameter Dizajn dvostrukog kotača od legure titana visoke čvrstoće Ø375.
Kapstan power 3,7KW servo motor.
Stalak za zatezanje akumulacije žice Nagnuto postolje za zatezanje akumulacije žice, ukupna duljina od 12 metara, staza od čeličnih ploča, lagani automobil za vožnju, 10 utora ＋ 9 utora za kotač za akumulaciju žice, ukupni kapacitet skladištenja žice je 180 metara. Napon servo motora, dostupni su i drugi tipovi.
Promjer kotača za nakupljanje žice Ø120, može se prilagoditi Ø150, može se prilagoditi Ø180, može se prilagoditi
Brojač brojila Brojač s kotačićem za vođenje s opsegom kotačića od 400 mm. Koristi enkoder za otkrivanje i omogućava fino podešavanje koeficijenta korekcije mjerača. Dostupni su i drugi tipovi uređaja za brojanje metara.
Preuzimanje type Namatač s dvostrukom osovinom, tip s automatskom izmjenom namotaja ili drugi strojevi za namotavanje žice bez osovine mogu se prilagoditi.
Preuzimanje reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Preuzimanje power 2.2KW 3,7KW
Preuzimanje wire arrangement Servo motor od 0,4 KW za postavljanje žice
Vodeni elektrostatički kondenzatori BETA vodeni statički kondenzator, druge marke, kao što su BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, mogu se prilagoditi.

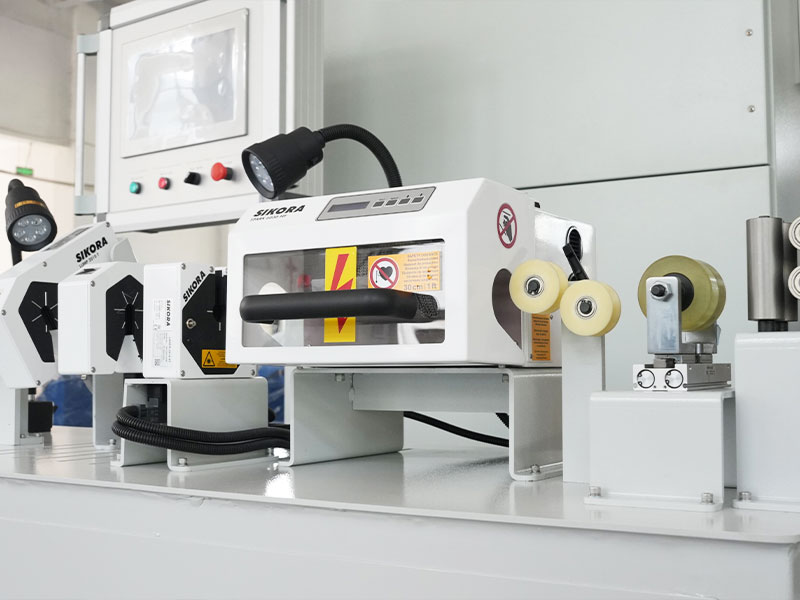

Laserski mjerač promjera Proizvedeno u Kini mjerač promjera žice, jednoosni tip, točnost mjerenja je 0,001, druge marke, kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA, itd. mogu se prilagoditi.
Visokofrekventni ispitivač iskri Proizvedeno u Kini visokofrekventni ispitivač iskri tipa kuglica, napon je 0-15KV, druge marke, kao što su CLINTON/SIKORA/PROTON mogu se prilagoditi.
Kutija za upravljanje strujom Ekološki prihvatljiv VICTOR električni ormarić premazan vatrootpornom bojom, WEINVIEW 10" HMI, SIEMENS PLC, prekidači SCHEIDER, RKC regulator temperature. Marke motora i pretvarača frekvencije mogu se prilagoditi.
Ukupna snaga 54KW 65KW 70KW 75KW 90KW


OPCIONALNI STAVKI ZA PRILAGOĐAVANJE

Kapstan wire drop device Ekstruziona izolacija žice jezgre bez uređaja za ispuštanje žice može se prilagoditi za dodavanje jednog.
Printer Tintni pisač ili druga vrsta ispisa može se prilagoditi.
Vakuum ekstraktor Uređaj za vakuum može se dodati na čelu stroja po prilagodbi.
Sušilo za kosu Sušilo za kosu visoke učinkovitosti može se prilagoditi kada je stroj u ekstruziji velikom brzinom.
Detektor grudica Prilagodljiva opcija za dodavanje značajki otkrivanja kvržica mjernom instrumentu na mjeraču promjera kineskih marki ili prilagođavanje drugih marki kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Mjerilo ekscentričnosti Mjerilo ekscentričnosti, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Hladnjak Hladnjak ili spremnik s izoliranim slojem mogu se prilagoditi.
Viseća elektronička ploča Podržani su LED dvostrani elektronički zasloni ili druge vrste.
Inteligentni sustav upravljanja formulama Inteligentni sustavi upravljanja formulacijama mogu se prilagoditi, a podaci kao što su napetost namotanja, napetost linije za skladištenje, temperatura predgrijavanja, kontrola temperature domaćina, promjer ekstruzije, udaljenost reda namotanja, vrijednosti tlaka zraka bit će uneseni u PLC. Koristi komunikacijski način Profinet sabirnice, podršku za prikupljanje i uvoz podataka MES-a, proces proizvodnje s jednim ključem, pokretanje s jednim ključem i omogućuje digitalne inteligentne proizvode.
Periferna pomoćna oprema Ostali periferni dodaci ili posebne prilagodbe za cijeli stroj mogu se prilagoditi.
Električno ožičenje Stalak za nadzemni kabel od 2,5 metara, zračne cijevi, signalne žice i kabel za napajanje raspoređeni s izolacijama, ulaz žice s vrha električne upravljačke kutije, prilagodljive alternativne metode.
Standard sigurnosnih propisa Proizvedeno u skladu s kineskim CCC sigurnosnim standardima i prilagodljivo u skladu sa sigurnosnim standardima CE/CSA/UL.
Standardi napajanja 3-fazno napajanje 380V/50Hz, s prilagodljivim naponom i frekvencijom za različite zemlje i regije.




ZNAČAJKE PROIZVODA

● Visok proizvodni prinos: Dizajn optimiziran za vijke, otporan na habanje, neprianjajući, kromiran bez ispuštanja, skrivanje bez ljepila, brza promjena boje, velika brzina linije, visok proizvodni prinos.

● Dizajn otporan na curenje: Jedinstvene strukture za brtvljenje i pozicioniranje osiguravaju da prirubnica ne propušta materijal, a razina visine ekstruzijske glave ostaje stabilna čak i za dugotrajnu upotrebu.

● Visoka kvaliteta: Naše izolirane žice imaju koncentričnost od 93%-97%, varijaciju vanjskog promjera od ±0,005 i varijaciju kapacitivnosti od ±1pf/m

● Precizna kontrola temperature: unutar ±1 ℃.

● Inteligentno: Naš inteligentni sustav upravljanja može se prilagoditi, omogućujući jednostavan pristup SOP formulama, pripreme za pokretanje jednim klikom i inteligentan rad.

● Jednostavno održavanje: Kupci izvan Kine mogu prilagoditi korištenje Profinet sustava upravljanja sabirnicom, koji osigurava brz prijenos signala s niskom razinom smetnji. Sve dok postoji komunikacijska mreža u bilo kojoj zemlji ili regiji, daljinsko otkrivanje kvarova, rješavanje problema i usluge održavanja mogu se brzo implementirati.
