Stroj za uvijanje parica s tri koraka integriranog tipa za mrežni kabel Manufacturers

Natrag na popis
Trostruki stroj za uvijanje parica za mrežni kabel

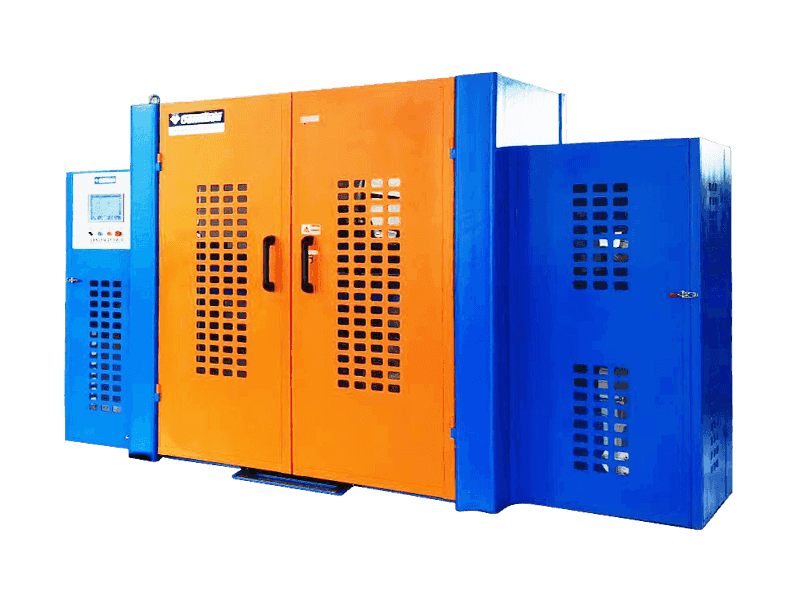

Stroj za uvijanje parica s tri koraka integriranog tipa za mrežni kabel

Stroj za trostruko uvijanje može ostvariti tri funkcije: jednostruko uvijanje, stražnje uvijanje i uvijanje u paru. Cijeli stroj uključuje jedan dio za uvijanje za okretanje unatrag i dio za uvijanje u paru. Dio za isplatu i dio za preuzimanje imaju integrirani dizajn s gornjim i donjim slojevima naslaganim radi uštede prostora. Postoje vanjski i unutarnji isplatni dijelovi isplate stražnjeg uvijanja. Vanjski dio se vodi kroz rotirajući kutni luk do otvora matrice sa užetom žicom koja je skrenuta od središta rotacije, a unutarnji dio se vodi izravno do druge rupe na simetričnoj strani matrice sa užetom žicom koja je skrenuta od središta rotacije bez prolaska kroz kutni luk. Rotirajući kutni luk pokreće matricu s upredenom žicom da se okreće tako da su dvije žice jezgre upletene u jednom koraku sa 100 % isplatom povratnog uvijanja kako bi se formirao prvi korak. Upletene žice zatim ulaze u luk za uvijanje za drugi i treći put uvijanja kako bi se postigla funkcija trostrukog uvijanja. Stroj za trostruko uvijanje ima visoku učinkovitost i točan korak i vrlo je prikladan za CAT5/CAT5E/CAT6 proces uvijanja jezgre žice mreže.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Nema sljedećeg proizvoda
Product Details

KOMPONENTE

● Ø500 portalna kolijevka bez osovine, aktivna isplata unutar nasukanog luka 1 jedinica
● Ø500 aktivni otplatni dio bez osovine izvan nasukanog luka 1 jedinica
● Ø500 Dvostruki korak konstantne napetosti par twister 1 jedinica
● Kontrolni sustav 1 jedinica
● Periferna pomoćna oprema može se prilagoditi.


TEHNIČKE SPECIFIKACIJE

Struktura isplate Jedna glava portalne kolijevke s aktivnim isplatom bez osovine unutar pramca za nasukavanje Jedna glava s aktivnim isplatom bez osovine izvan pramca za nasukavanje
Struktura preuzimanja Horizontalna portalna kolijevka bez osovine za namatanje, usukani luk s dvostrukim nagibom u paru.

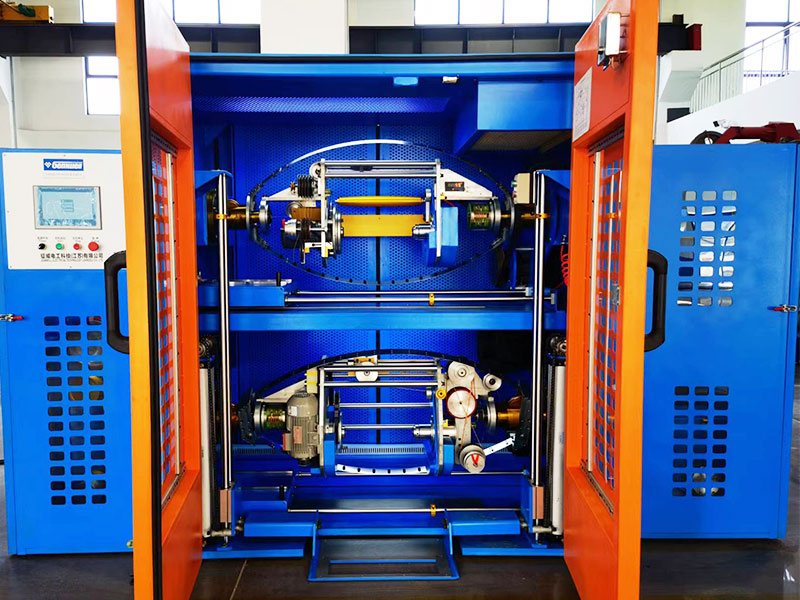

Ukupna struktura stroja Integrirana gornja i donja struktura. Aktivno otplatno tijelo bez osovine s portalnim nosačem postavljeno je na gornji dio ugrađenog stroja. Aktivna oplata bez osovine nalazi se na desnom dijelu. Namotaj za umotavanje nalazi se na donjem dijelu integriranog stroja.
Prikladna vrsta žice Uglavnom se koristi za LAN KABEL CAT5, CAT5E, CAT6A, itd.
Specifikacija žice jezgre Raspon: Ø0,6-1,2 mm, izvan ovog raspona, može se prilagoditi
Vanjski promjer upletene žice raspon: Ø1,2-2,5 mm, izvan ovog raspona može se prilagoditi.
Matrica za nasukavanje Standardna veličina OD kalupa je 25
Metoda uvijanja unazad Postignite uvijanje ili preduvijanje, uvijanje znači da se lukovi stroja za isplatu i uvijajućeg para okreću u suprotnim smjerovima; preduvijanje se odnosi na isti smjer rotacije stroja za isplatu i uvijanja para, a može se odabrati na zaslonu osjetljivom na dodir.
Omjer uvijanje/preduvijanje 0-100%, kontinuirano i bezstupanjsko podesivo, postavljeno na ekranu osjetljivom na dodir, PLC automatska kontrola, automatsko praćenje brzine uvijanja/natrag uvijanja. Pri stopi uvijanja od 33 posto, jedan nagib se formira pri odlasku, dok se dva nagiba formiraju pri odlijetanju. Dakle, ukupan broj terena je tri.
Smjer nasukavanja S/Z
Brzina rotacije isplate MAX1800 RPM (bez opterećenja).
Stvarna brzina pokretanja postavlja se prema zahtjevima različitih vrsta žice.
Brzina rotacije namotaja MAX1800RPM/5400TPM (bez opterećenja).
Stvarna brzina pokretanja postavlja se prema zahtjevima različitih vrsta žice.
Raspon brzine žice Formula za izračunavanje brzine konopa: Brzina pramca x 3 x nagib / 1000 = m/min. Maksimalno ograničenje brzine je 100 m/min.
Korak upletene žice Optimalni raspon: 5,0-30,0 mm, točno na jedno decimalno mjesto, s kontinuirano podesivom razinom, odabirom na dodirnom zaslonu.
Točnost visine Točnost nagiba ±0,3 mm tijekom proizvodnje fiksne brzine, ±0,5 mm tijekom pokretanja/gašenja.
Materijal za mašnu Standardni korišteni materijal je čelična traka od 65Mn s keramičkim ušicama, koja se može prilagoditi laganom luku od karbonskih vlakana.
Isplatna snaga luka Standardna konfiguracija je 5.5KW inverterski motor koji se također može prilagoditi za servo motore.
Snaga luka Standardna konfiguracija je 5.5KW inverter motor, which can also be customized for servo motors.
Pramčano kočenje na nasukavanje Elektromagnetske kočnice
Capstan tip Kapstan s dva kotača ugrađen je u postolje portala za preuzimanje
Promjer kotača Ø185, 5-utorni aluminijski kotačić obložen gumom, aluminijski pogonski valjak s 5 utora.
Kapstan snaga Standardna konfiguracija je inverterski motor od 1,5 KW, koji se također može prilagoditi za servo motor.
Specifikacija isplate Ø500 ABS alatni kotači.
Specifikacija preuzimanja Ø500 ABS alatni kotači. 630 take-up wheels can be customized.
Unutarnja rupa koluta Standard je Ø56 mm, druge veličine se mogu prilagoditi.
Podizanje vretena koluta Električno podizanje, utovar i istovar skateboarda.
Metoda zatezanja koluta Zatezni kalem za sklop snažnog elastičnog cilindra, sila zatezanja >200 KG, sa samozaključavajućom zaštitom, pneumatski otpuštajući kalem
Težina utovara koluta MAX300KG
Isplatna snaga koluta Standardna konfiguracija je motor reduktora od 2-0,75 KW, koji se također može prilagoditi za servo motor.
Snaga namotaja Standardna konfiguracija je motor reduktora od 0,75 KW, koji se također može prilagoditi za servo motor.
Raspored položaja žice za namatanje Standard je 30 poliranih jedinica poprečne osovine šipke, koje se mogu prilagoditi za redove kontrolera servo gibanja.
Detekcija isteka materijala za isplatu Alarm i automatsko zaustavljanje kada se žica jezgre uskoro isprazni/alarm i automatsko zaustavljanje kada je žica prekinuta.
Napetog tipa Standard je podešavanje napetosti pomicanjem ili dodavanjem utega za uravnoteženje, PID kontrolira brzinu isplate ili preuzimanja ili ga prilagođava za podešavanje napetosti pomoću servo motora.
Raspon napona isplate 3N-30N/0,3kg-3kg/300g-3000g
Raspon zatezanja 5N-50N/0,5kg-5kg/500g-5000g
Točnost napetosti ±25g
Prikaz napetosti Senzor tlaka s digitalnim zaslonom tipa komunikacije, alarm prekoračenja napetosti i automatsko isključivanje.
Upravljanje formulama Prilagođeni sustav upravljanja formulacijom omogućuje unos podataka kao što su napetost, temperatura, vanjski promjer, korak, S/Z, udaljenost namotavanja žice i barometarski tlak u PLC, podržavajući prikupljanje i uvoz podataka za digitalnu proizvodnju.
Sigurnosna zaštita Automatsko otkrivanje i predviđanje temperature / vibracija / buke / tlaka može se prilagoditi prema CE/CSA/UL standardnom dizajnu.
Otkrivanje iskre Može se prilagoditi za dodavanje ispitivača iskre
Standardi snage Standard je 3-fazni 380V/50Hz, a napajanje se može prilagoditi različitim zemljama i regijama.
Inteligentni softver Prilagodljiv za dodavanje softvera za "najbolju funkciju automatskog podudaranja brzine proizvodnje", kako bi se postigla učinkovitost proizvodnje i kvaliteta proizvoda u isto vrijeme.
Uređaj za prenauljavanje žice jezgre Uređaj za podmazivanje žice jezgre može se prilagoditi i dodati. Izolacijska jezgra žice presvučena je hlapljivim uljem za podmazivanje kako bi se smanjilo trenje tijekom uvijanja para žica.




ZNAČAJKE PROIZVODA

● Velika brzina: Kutija vretena je oslobođena naprezanja i žarena, izdržljiva je i ne deformira se. Rotirajući kutni luk statički je uravnotežen i dinamički uravnotežen za ispitivanje i korekciju. Ima male vibracije i nisku razinu buke. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom, a brzina rotacije vretena je velika.

● Manje zauzetog prostora: Usvaja integriranu strukturu, koja štedi više od 50% zauzetosti u usporedbi s tradicionalnim strojem za uvijanje stražnjih parova podijeljenog tipa.

● Niska potrošnja energije: Električna energija može se uštedjeti preko 50% u usporedbi s tradicionalnim strojem za uvijanje stražnjeg para.

● Stabilna napetost: Servo motor se može prilagoditi kao zatezni element. Nakon postavljanja ukupne napetosti preuzimanja, inteligentno se izračunava napetost isplate dviju žilnih žica. Također omogućuje preciznu kontrolu brzine otplate i preuzimanja pomoću servo kontrolera kretanja, čime se postiže stabilna napetost.

● Precizan ton: Svjetski isključivo "mehanizam preciznog prijenosa vanjske snage i unutarnjeg vitla", koristi složeni mehanički prijenos za prijenos snage motora izvan upletenog pramca na kotač vitla iznutra. Postavljanjem glavnog vitla kao mjerila kretanja, usvojite servo kontrolere gibanja i za uvijajući luk i za glavni cilindar za provođenje precizne kontrole kretanja lanca i postizanje preciznog nagiba pri bilo kojoj brzini.

● Ušteda rada: Opremljen fleksibilnim urezivačem konca, može glatko proći kroz okretni čvor kutnog luka, a uvlačenje konca može se dovršiti za 1 minutu. Žica se može povući u obrnutom smjeru pomoću upravljačke ploče, štedeći rad.

● Inteligentno: Upravljanje receptima, pronalaženje SOP recepata jednim klikom, priprema za pokretanje jednim klikom, početak jednim klikom; dinamička povratna informacija nagiba uvijanja, omjer unatrag uvijanja,  detekcija kvara/otpajanje/zaustavljanje kada mjerač dosegne, inteligentna upravljačka ploča

● Niska stopa neuspjeha: Električne upravljačke komponente u pramcu s kutom za usukavanje sve su instalirane na postolju, a svi signali se električno kontroliraju unutar zatvorenog pramca. Prsten kolektora s ugljičnom četkom daje samo trofaznu struju u unutrašnjost kutnog luka za uvijanje bez odašiljanja signala kako bi se izbjegao loš kontakt, smetnje i niska stopa kvarova.

● Jednostavno održavanje: Kupci izvan Kine mogu se prilagoditi kako bi dobili Profinet bus kontrolu, koja osigurava brz prijenos signala i niske smetnje.

Rješavanje problema i održavanje dostupni su bez obzira na lokaciju stroja u bilo kojoj zemlji ili regiji diljem svijeta, sve dok postoji komunikacijska mreža, a zatim daljinsko otkrivanje kvara, rješavanje problema i usluge održavanja mogu se brzo pružiti.
