Dom / Proizvod / Stroj za ekstruziju izolacije žice / Linija za ekstruziju izolacije žice velike brzine serije PE/PP

Linija za ekstruziju izolacije žice velike brzine serije PE/PP Manufacturers

Natrag na popis
Stroj za ekstruziju izolacije žice

Linija za ekstruziju izolacije žice velike brzine serije PE/PP

Linija za ekstrudiranje izolacije kabela velike brzine serije PE/PP je nestandardizirana oprema s prilagodbom. Usvaja serijsku proizvodnu liniju za izvlačenje bakrene žice, žarenje bakrene žice, ekstruziju izolacije i automatsko premotavanje koluta. Pogodan je za brzu ekstruziju izolacije signalne žice. Linija za serijsku proizvodnju može zadržati trenutni izolacijski premaz vodiča nakon izvlačenja bakra. Može izbjeći površinsku oksidaciju bakrene žice, povećati skin efekt prijenosa elektrona, održati vodljivost vodiča, smanjiti slabljenje signala i povećati udaljenost prijenosa signala. Role bakrenog materijala mogu se proizvoditi u velikim serijama bez prekida, što također može osigurati dosljednost performansi prijenosa žice u cijeloj seriji. Serijska proizvodnja može se koristiti za pripremu za izmjenu para u sljedećem koraku, poboljšavajući kvalitetu proizvoda, smanjujući troškove i time povećavajući konkurentnost na tržištu proizvoda. Poželjna proizvodna linija serije PE/PP ima sljedeće karakteristike: glatka cijev vijka i ne lijepi se za materijale, mala odstupanja u vanjskom promjeru vodiča bakrene žice, visoka ovalnost vodiča bakrene žice, stabilno izduženje vodiča bakrene žice, točna kontrola temperature, visoka koncentričnost glavne glave ekstrudera, stabilan promjer žice i mala tolerancija, mali otpor na hlađenje žice i 100 % uspješan brzina izmjene koluta žice. Naša tvrtka može podržati personaliziranu prilagodbu prema potrebama korisnika. Što se tiče hardvera, možemo ponuditi različite modele i marke osnovnih dodataka među kojima korisnici mogu izabrati. Što se tiče softvera za električnu kontrolu, također možemo pružiti ekonomične i praktične ili napredne metode električne kontrole. Zbog različitih ukupnih konfiguracija, cijena ovog stroja također jako varira. Stoga je glavni čimbenik koji određuje cijenu ovog stroja pozicioniranje na razini konfiguracije proizvoda korisnika. Osim toga, budući da je ovaj proizvod nestandardizirana prilagođena oprema s malom količinom proizvodnje, potrebno je dulje razdoblje za projektiranje, proizvodnju, instalaciju, a ciklus otklanjanja pogrešaka je dug. Korisnici moraju rezervirati dovoljno ciklusa nabave kako bi postigli željenu isporuku proizvoda.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Nema sljedećeg proizvoda
Product Details

KOMPONENTE

● Isplatni stalak

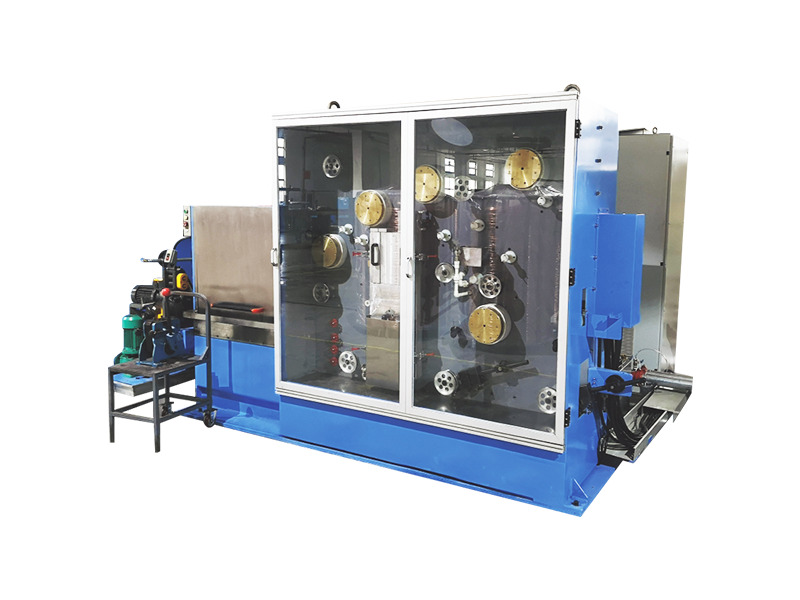

● Stroj za žarenje i predgrijavanje kontinuiranog srednjeg izvlačenja
● Hladnjak filtera bakrenog praha
● Glavni ekstruder
● Stroj za brizganje
● Sušilica spremnika za hranjenje
● Spiralni dozator u boji
● Glava ekstrudera
● BY-PASS ventil za pražnjenje materijala
● Pomični žlijeb
● Spremnik vode za hlađenje
● Mlaznica za puhanje zraka
● Kapstan
● Sušilo za kosu
● Brojač brojila
● Laserski mjerač promjera
● Visokofrekventni ispitivač iskri
● Preuzimanje
● Kutija za upravljanje električnom energijom
● Sljedeće su prilagođene opcije
● Printer
● Vakuumski uređaj
● Detektor grudica
● Vodeni elektrostatski kondenzator
● Mjerilo ekscentričnosti
● Elektronski reklamni pano
● Ostala periferna pomoćna oprema može se prilagoditi i dodati.


TEHNIČKE SPECIFIKACIJE

Glavni tehnički parametri 65+30 80 45
Prikladna vrsta žice Prikladno za podatkovne kabele (CAT5E/CAT6/CAT6A), visokofrekventne kabele, automobilske kabele, računalne kabele, elektroničke kabele, energetske kabele i druge žice od bakrene žice s ekstruzijom čvrste izolacije.
Raspon vodiča za američki standard Bakrena šipka (Ø2,6-3,0 mm) → bakrena žica (AWG26-20) Bakrena šipka（Ø2,6-3,0 mm）→bakrena žica（AWG26-18）
Raspon promjera vodiča Ø0,40-0,81mm Ø0,40-1,02mm
Raspon područja vodiča 0,16-0,52 m㎡ 0,16-0,81 m㎡
Vanjski promjer ekstruzije Ø0,9-2,0mm Ø0,9-2,5 mm
Raspon brzine žice 600-1500m/min 600-1500m/min
Glavni pokazatelji Tolerancija vanjskog promjera bakrene žice ±0,001 mm, ovalnost bakrene žice ±0,001 mm, izduženje bakrene žice 18-30%, tolerancija vanjskog promjera izolacijske jezgre ±0,005 mm, ekscentricitet <0,007 mm

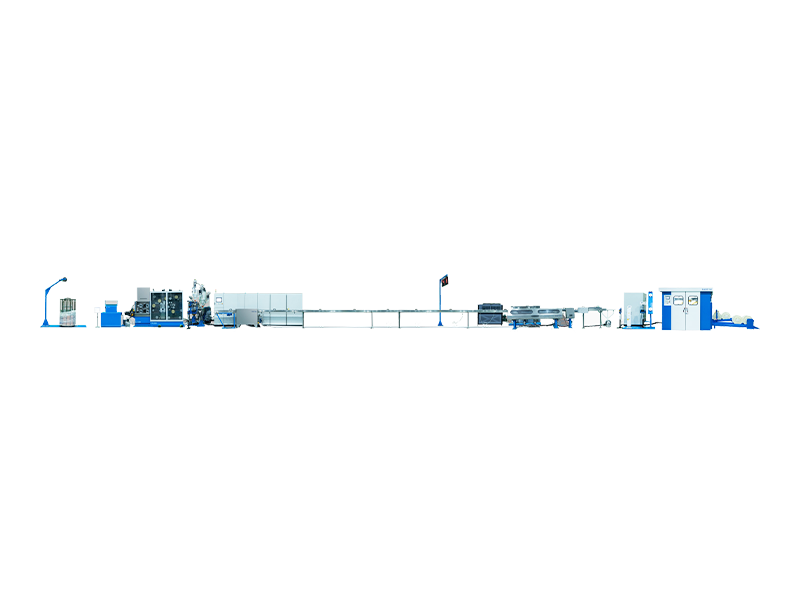

Struktura stroja Uzimajući središnju liniju glave ekstrudera kao os, ona je raspoređena u ravnoj liniji od isplate do hvatanja, središte standardnog modela je visoko 1 m, a ukupna duljina je 40-25 m.
Vrsta isplate Standardna upotreba cijelog rola bakrene šipke bez kisika s kontinuiranim otplatom, vertikalnim postoljem za otplatu od jedne stanice od bakrene žice, druge vrste kao što su otplatni letak, otplatna snaga bez osovine itd. također se mogu prilagoditi.
Srednji stroj za izvlačenje žice 17 kalupa, Z4 serija 55KW DC motor, koeficijent izvlačenja žice i smanjenja poligona je 1,25, promjer kotača fiksne brzine je Ø200
Stroj za kontinuirano žarenje Metoda žarenja trokutastog kratkog spoja s izravnim kontaktom, bez plinske zaštite, napon žarenja je MAX50V, struja žarenja je MAX800A, ukupna snaga žarenja je MAX40KVA
Stroj za kontinuirano predgrijavanje Z4 serija 7,5KW istosmjernog motora za vuču, napon predgrijanja je MAX50V, struja predgrijanja je MAX400A, ukupna snaga predgrijanja je MAX20KV, temperatura predgrijanja vodiča je 80-120 ℃
Stroj za hlađenje filtera bakrenog praha
Sastoji se od uređaja za filtriranje bakrenog praha, spremnika za vodu od 1200 L, pločastog izmjenjivača topline od 4,5 KW i pumpe za vodu od 2,2 KW, itd., koji filtrira bakreni prah u otopini za izvlačenje i hladi otopinu za izvlačenje.
Izlaz ekstrudera 130 kg/h 180 kg/h
Snaga ekstrudera 30KW DC motor proizveden u Kini, AC motor se može prilagoditi 30KW DC motor proizveden u Kini, AC motor se može prilagoditi
Parametri vijka Omjer L/D: 26, omjer kompresije: PE3,0. Sastoji se od 38CrMoAlA vijčanog materijala s toplinskom obradom vakuumskim nitridom i površinskim zrnatim kromiranim poliranjem.
Vrsta grijanja Tijelo stroja je grijaći prsten od lijevanog aluminija, vrat je bakreni grijaći prsten, stezaljka/glava/matrica je kvarcna grijaća cijev.
Kontrola temperature Tijelo 4 stezaljka 1 vrat 1 glava 1 matrica 1
Snaga grijanja 18KW 22KW
Hlađenje bačve 4-dijelni centrifugalni ventilator 4-dijelni centrifugalni ventilator
Stroj za brizganje power Horizontalni stroj za ubrizgavanje traka s 3-stupanjskom kontrolom temperature za tijelo i 1-stupanjskom kontrolom temperature za vrat, okomiti stroj za ubrizgavanje traka također se može prilagoditi.
Stroj za brizganje specification Ø30 vertikalni tip Ø45 vertikalni tip
Stroj za brizganje ouput 15 kg/h 25 kg/h
Stroj za brizganje power 7.5KW 11KW
Sušilica spremnika za hranjenje Proizvedeno u Kini Sušilica za lijevak za hranjenje, druge marke mogu se prilagoditi.
Spiralni dozator u boji Made-in-China Spiralni dozator u boji, dostupni su i drugi brendovi i količine.
Saćasta ploča Stroj je izrađen od nehrđajućeg čelika 316 bez galvanizacije. Ima interno vođenu strukturu protoka, s otvorima za protok međusobno povezanim skošenjima bez mrtvih kutova. Saćasta ploča i prirubnica zapečaćene su konusnim brtvilom kako bi se spriječilo curenje.
Vrsta glave Glava za automatsko centriranje tipa U7, ravnomjerno kretanje vanjskog klizača, može se prilagoditi različitim strukturama kao što su jednoslojni/dvoslojni/jednostruka injekcijska traka/dvostruke injekcijske trake itd., i (automatsko centriranje mikro podesivo) glava ekstrudera također se može prilagoditi.
Glavna marka Glava stroja proizvedena je u Kini i može se prilagoditi drugim markama kao što su EUROTEK, UNITEK, EUROCAB i MICRODIA
Stezaljka za glavu Postoje dvije polovice stezaljke za glavu stroja, s dva seta vijaka stezaljke šipke koja se pokreću gore-dolje i sinkroniziraju. Može se uključiti jednosmjerni ključ, a mogu se prilagoditi i druge vrste stezaljki za glavu stroja.
Ispitivanje tlakom Senzor tlaka ili sigurnosni ventil otporan na eksploziju na prirubnici glave.
BY-PASS ventil za pražnjenje materijala Jedan set trosmjernih električnih automatskih rotirajućih BY-PASS-a, može se prilagoditi pneumatskim ili drugim tipovima.
Niveliranje glave Usvajanjem dvostruke strukture igle za lociranje prirubnice glave, razina glave neće se pomaknuti dugo vremena.
Pomični žlijeb Pokretni kanal s konstantnom temperaturom, spremnik tople vode koji sam cirkulira, cijev za grijanje od 9KW 2 kom, cijeli materijal SUS304, standardna duljina malog spremnika vode 2500 mm, može se prilagoditi.
Rezervoar za hlađenje Jednoslojni spremnik u obliku slova U od 20 metara, unutarnja posuda za vodu u obliku slova V, materijal SUS304, dizajn međusloja protiv kondenzacije na vanjskoj strani spremnika
Visokotlačna mlaznica za puhanje zraka Preokrenuta mlaznica za puhanje, POM materijal, dvostruka struktura za puhanje, postavljena u pomični spremnik za vodu, spremnik vode za hlađenje, nosač. Ostale vrste mlaznica za puhanje mogu se prilagoditi.
Sušilo za kosu Usvajanjem visokotlačne ravne mlaznice za puhanje, voda na površini žice otpuhuje se kada žica prolazi kroz otvor za puhanje vrućeg zraka. U isto vrijeme, usvaja usisavanje pod negativnim tlakom, voda s površine žice se uklanja kada žica prođe kroz rupu utora za vakuumsko usisavanje.
Kapstan type Brzo raspršivajuće hlađenje žicom s dvostrukim kotačem, s duljinom hlađenja žice od 50 metara.
Kapstan wheel diameter Ø350 ravni fiksni kotač segmentni kotač s više utora
Kapstan power Istosmjerni motor od 7,5 KW proizveden u Kini, izmjenični motor se može prilagoditi
Brojač brojila Brojač mjerača s kotačićem za vođenje, s opsegom kotača od 400 mm, detekcijom enkodera, podesivim koeficijentom korekcije mjerača, druge vrste brojača mjerača mogu se prilagoditi.
Preuzimanje type Ø500 stroj za namotavanje s dvostrukom zamjenom osovine, sa snagom namotaja od 11 KW, pneumatskim stezanjem i automatskom izmjenom koluta kada se dosegne metar, automatskim punjenjem i pražnjenjem koluta žice.

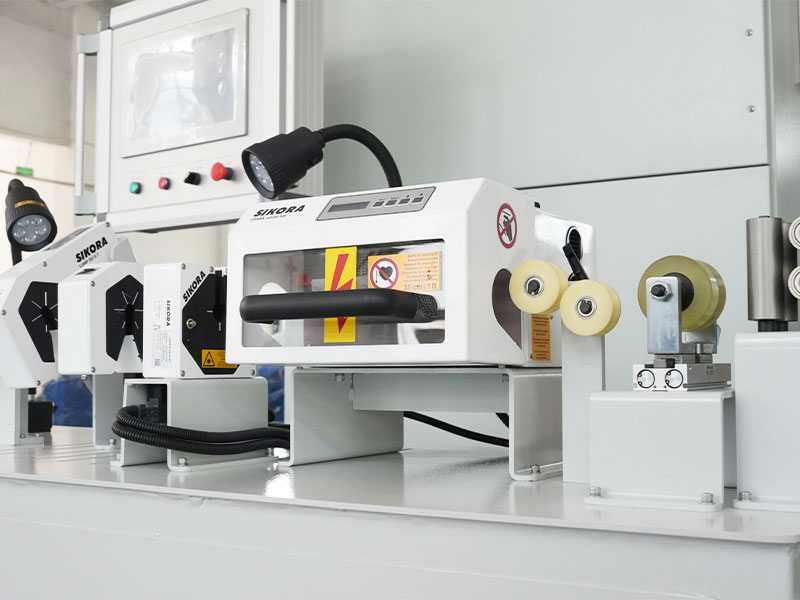

Laserski mjerač promjera Proizvedeno u Kini mjerač promjera žice, točnost mjerenja je 0,001, druge marke, kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA, itd. mogu se prilagoditi.
Ispitivač visoke frekvencije iskre Proizvedeno u Kini visokofrekventni ispitivač iskri tipa kuglica, napon je 0-15KV, druge marke, kao što su CLINTON/SIKORA/PROTON mogu se prilagoditi.

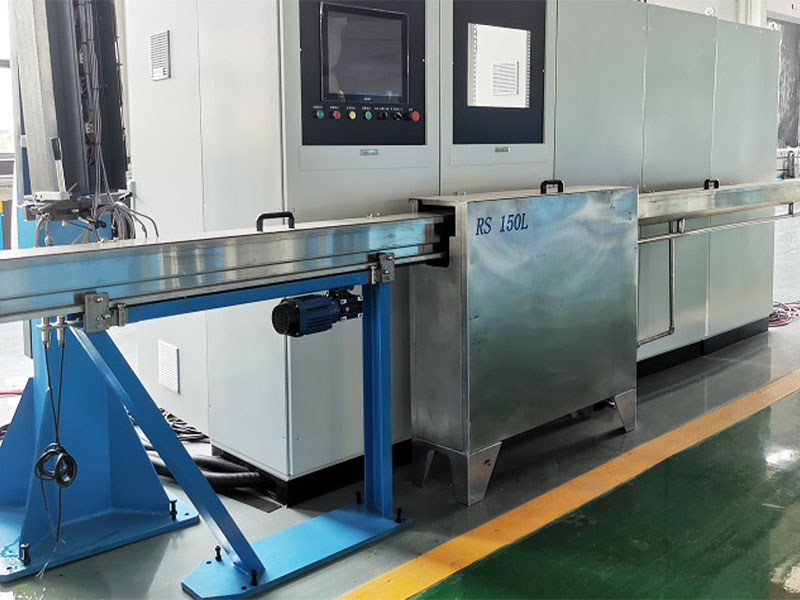

Kutija za upravljanje strujom Ekološki prihvatljiv VICTOR električni ormarić premazan vatrootpornom bojom, WEINVIEW 10" HMI, SIEMENS PLC, prekidači SCHEIDER, RKC regulator temperature. Marke motora i pretvarača frekvencije mogu se prilagoditi.
Inteligentni sustav upravljanja formulama Usvajanjem Profinet načina komunikacije sa sabirnicom, podaci o isplativoj napetosti, napetosti preuzimanja, temperaturi predgrijavanja, kontroli temperature domaćina, vanjskom promjeru ekstruzije, koraku preuzimanja, vrijednosti tlaka zraka itd. pohranjuju se u PLC, podržavajući prikupljanje i uvoz MES podataka, pronalaženje proizvodnog procesa jednim klikom, pokretanje jednim klikom, realizaciju digitalne inteligentne proizvodnje.
Ukupna snaga 160KW 180KW


OPCIONALNI STAVKI ZA PRILAGOĐAVANJE

Printer pisač velike brzine ili druga vrsta ispisa može se prilagoditi.
Vakuum ekstraktor Uređaj za vakuum može se dodati na čelu stroja po prilagodbi.
Detektor grudica Detektor grudica can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Mjerač statičkog kapaciteta vode Mjerač kapacitivnosti vode, poput BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, može se dodati po prilagodbi.
Mjerilo ekscentričnosti Mjerilo ekscentričnosti, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Hladnjak Hladnjak ili spremnik s izoliranim slojem mogu se prilagoditi.
Viseća elektronička ploča Podržani su LED dvostrani elektronički zasloni ili druge vrste.
Periferna pomoćna oprema Ostali periferni dodaci ili posebne prilagodbe za cijeli stroj mogu se prilagoditi.
Električno ožičenje 2,5-metarsko postolje za nadzemni kabel, zračne cijevi, signalne žice i kabel za napajanje raspoređeni s izolacijama, ulaz žice s vrha električna upravljačka kutija, prilagodljive alternativne metode.
Standard sigurnosnih propisa Proizvedeno u skladu s kineskim CCC sigurnosnim standardima i prilagodljivo u skladu sa sigurnosnim standardima CE/CSA/UL.
Standardi napajanja 3-fazno napajanje 380V/50Hz, s prilagodljivim naponom i frekvencijom za različite zemlje i regije.




ZNAČAJKE PROIZVODA

● Visoki proizvodni prinos: Usvajanjem serijske strukture izvlačenja i ekstruzije žice, može se postići velika brzina ekstruzije izolacije, visok proizvodni prinos i manje otpada.

● Dizajn otporan na curenje: Jedinstvene strukture za brtvljenje i pozicioniranje osiguravaju da prirubnica ne propušta materijal, a razina visine ekstruzijske glave ostaje stabilna čak i za dugotrajnu upotrebu.

● Visoka kvaliteta: Naše izolirane žice imaju koncentričnost od 93%-97%, varijaciju vanjskog promjera od ±0,005,

Precizna kontrola temperature: unutar ±1 ℃.

● Inteligentno: Naš inteligentni sustav upravljanja može se prilagoditi, omogućujući jednostavan pristup SOP formulama, pripreme za pokretanje jednim klikom i inteligentan rad.

● Jednostavno održavanje: Kupci izvan Kine mogu prilagoditi korištenje Profinet sustava upravljanja sabirnicom, koji osigurava brz prijenos signala s niskom razinom smetnji. Sve dok postoji komunikacijska mreža u bilo kojoj zemlji ili regiji, daljinsko otkrivanje kvarova, rješavanje problema i usluge održavanja mogu se brzo implementirati.
