Dom / Proizvod / Stroj za uvijanje parnih žica / (Dvostruke jezgre + žica za uzemljenje + uzdužno omatanje) Stroj za uvijanje para konzolnih žica s jednim korakom

(Dvostruke jezgre + žica za uzemljenje + uzdužno omatanje) Stroj za uvijanje para konzolnih žica s jednim korakom Manufacturers

Natrag na popis
Stroj za uvijanje parnih žica

(Dvostruke jezgre + žica za uzemljenje + uzdužno omatanje) Stroj za uvijanje para konzolnih žica s jednim korakom

Broj glava regala za isplatu može se proširiti i konfigurirati. Kada se žice za uzemljenje dodaju dvjema ili više jezgri signalnih žica za uvijanje u paru s povratnim uvijanjem slobodnog unutarnjeg naprezanja, i kada se dodaju metalni ili nemetalni materijali trake za omatanje s rotirajućim središtem ili uzdužno omatanje, obično se preporučuje korištenje metode jednog uvijanja. U usporedbi s metodom dvostrukog uvijanja, metoda jednostrukog uvijanja ima nižu proizvodnu učinkovitost, ali može postići bolji fizički izgled i električnu izvedbu kvalitete omatanja trake. Ova jedinica stroja za jednostruko uvijanje posebno je dizajnirana za proizvodnu liniju (zaštita za omatanje uzemljene žice u paru). Pojedinačna jedinica za uvijanje ima ugrađenu strukturu vitla. Pokretni kotač postavljen je na oscilirajuću konzolu. Capstan motor i konzolni motor kontroliraju se mehaničkim i električnim mehanizmom za blokiranje, sinkronim radom, čime se postiže bezstupanjska, visokoprecizna elektronička kontrola nagiba. Točnost visine je blizu jedne decimale, što se može podesiti digitalno i radi stabilno i točno. Isplatni dio i uzdužni dio za omatanje imaju integrirani centralizirani dizajn radi uštede prostora. Namotaj ima servo kontroler kretanja u strukturi rasporeda osovine, koji ne oštećuje gotovu žicu i čini raspored preciznim i lijepim.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：(Dvostruke jezgre s stražnjim uvijanjem + žica za uzemljenje + središnje rotacijsko omatanje) Stroj za uvijanje parova žica s jednim korakom
Product Details

KOMPONENTE

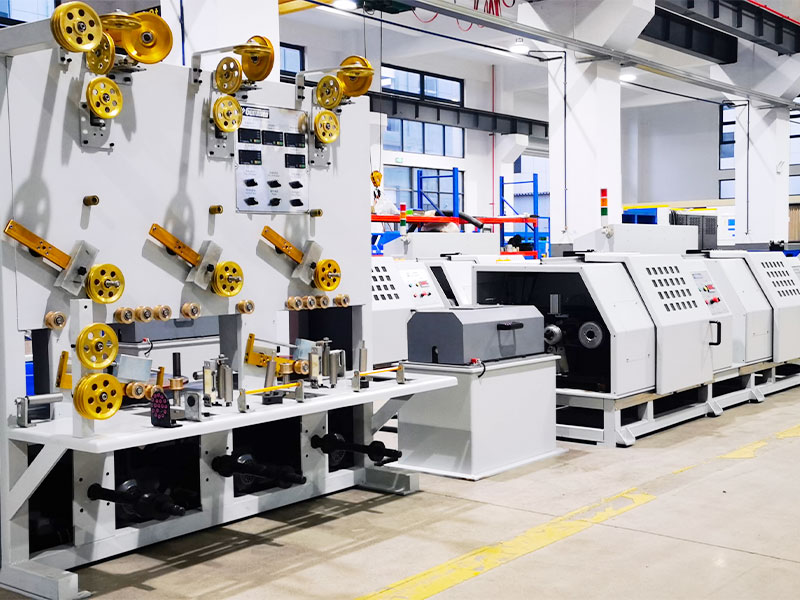

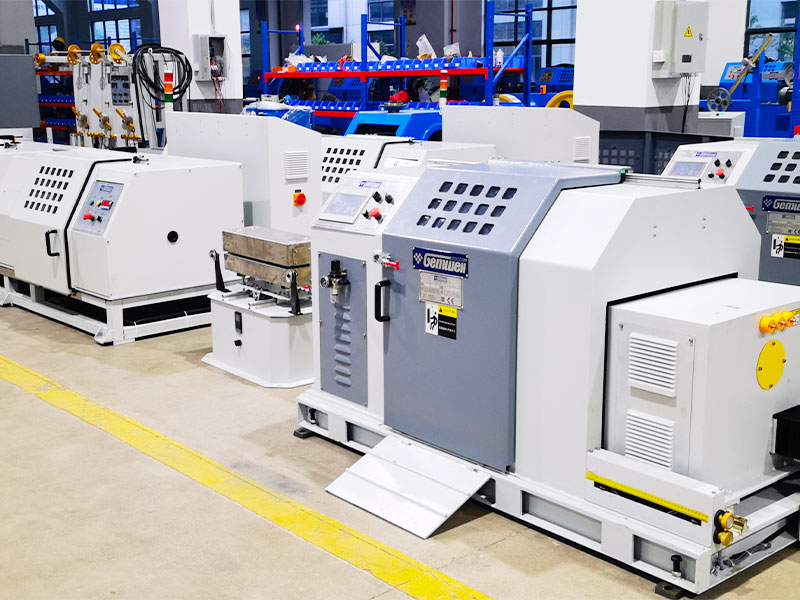

● Ø400 Integrirana osovina za aktivno otplatno postolje 3 jedinice
● Stroj za uzdužno lijepljenje trake konstantne napetosti 2 jedinice
● Žičani koncentrator 1 jedinica
● Središnji rotirajući stroj za lijepljenje trakom - opcija 2 jedinice
● Teleskopska pećnica 1 jedinica

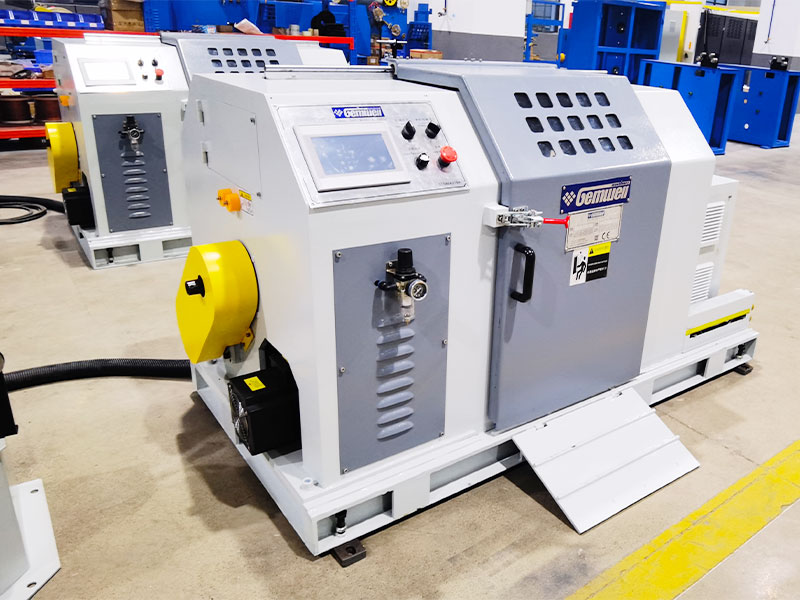

● Ø400 konzolni stroj za jednostruko uvijanje 1 jedinica
● Kontrolni sustav 1 jedinica
● Periferna pomoćna oprema može se prilagoditi.


TEHNIČKE SPECIFIKACIJE

Struktura isplate Standardno je stalak za aktivno otplatu s integriranom osovinom s 3 glave, s 2 glave za otplatu jezgre žice i 1 glavom za otplatu bakrene žice. Ostale vrste isplata mogu se prilagoditi.
Struktura preuzimanja Standard je konzolni jednostruki stroj za uvijanje Ø400 s prihvatom brušene osovine. Namatalni kolut tipa Ø500 može se prilagoditi.
Ukupna struktura stroja Rasporedite uzduž središnje linije glavnog računala s jednim uvijanjem, postavljenim od isplate do primopredaje s podijeljenom strukturom
Prikladna vrsta žice Prikladan je za uvijanje parova visokofrekventnih žica kao što su HDMI, USB3.1, USB4.0 i LAN KABEL, kao i podatkovnih kabela i elektroničkih kabela (2 jezgre žica za uzemljenje središte ili uzdužno omatanje)
Specifikacija žice jezgre Raspon: Ø0,6-1,8 mm, izvan ovog raspona, može se prilagoditi
Vanjski promjer upletene žice raspon: Ø1,3-4,0 mm, izvan ovog raspona može se prilagoditi.
Matrica za nasukavanje Standardni vanjski promjer kalupa je 25 mm.
Metoda uvijanja unazad Ne
Omjer stražnjeg uvijanja Ne
Smjer nasukavanja S/Z
Brzina rotacije isplate MAX1000RPM (bez opterećenja), stvarna radna brzina može se postaviti prema specifikacijama žice.
Brzina snimanja MAX2000RPM (bez opterećenja), stvarna radna brzina može se podesiti prema širini remena i specifikacijama žice.
Raspon brzine žice Formula za izračunavanje brzine žice je: brzina stroja s jednim upredanjem x korak / 1000 = m/min, s maksimalnim ograničenjem brzine od 50 m/min.
Korak upletene žice Optimalni raspon koraka je 10,0-50,0 mm, s preciznošću do jednog decimalnog mjesta, kontinuirano podesiv bez koraka, odabran na zaslonu osjetljivom na dodir.
Točnost visine Tijekom proizvodnje pri konstantnoj brzini, točnost koraka je ±0,4 mm, a tijekom pokretanja/zaustavljanja procesa, točnost koraka je ±0,6 mm.
Materijal konzole Lagana struktura pravokutnih čeličnih cijevi niskog otpora zraka
Konzolna snaga 3.7KW servo motor.
Kočenje domaćina
Pneumatska disk kočnica.

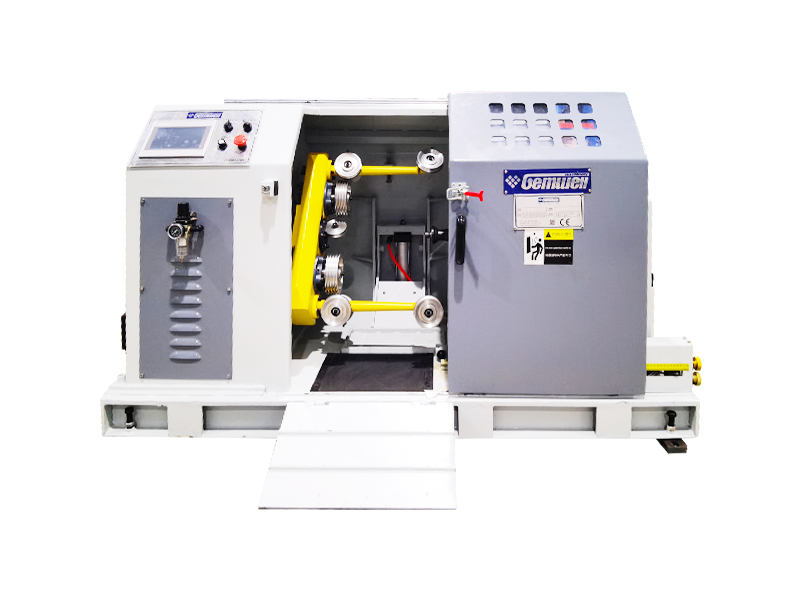

Capstan tip Kapstan s dva kotača opremljen je na konzoli glavnog okvira s jednim uvijanjem.
Promjer kotača Kotač od žice Ø159 s 4 utora.
Kapstan snaga 1.8KW servo motor
Specifikacija isplate Ø400 ABS alatni kotači. 500 isplatnih kotača može se prilagoditi.
Specifikacija preuzimanja Ø400 ABS alatni kotači. 500 isplatnih kotača može se prilagoditi, s maksimalnom brzinom od 800 okretaja u minuti.
Unutarnji otvor koluta Standardna veličina je Ø56 mm, s mogućnošću prilagodbe za druge veličine otvora.

Podizanje vretena koluta Umjetni otplatni koluti, električni kotur za podizanje
Metoda zatezanja koluta Kolut za zatezanje gornje konusne matice
Težina utovara koluta MAKSIMALNO 200 KG
Isplatna snaga koluta Motor reduktor 0.4KW
Snaga namotaja Napetost okretnog momenta servo motora od 1,3 KW
Raspored položaja žice za namatanje Vrsta prizemnog reda, položaj reda servo motora od 0,75 KW
Otkrivanje nestanka materijala za isplatu Alarm i automatsko zaustavljanje kada se žica jezgre uskoro isprazni/alarm i automatsko zaustavljanje kada je žica prekinuta.
Napetog tipa Aktivna poluga osovine, pomična i podesiva težina za podešavanje napetosti, PID kontrola brzine isplativosti. Poduzimanje napetosti zakretnog momenta, može se prilagoditi u servo motor za kontrolu napetosti.
Raspon napona isplate 3N-40N/0,3kg-4kg/300g-4000g
Raspon zatezanja 8N-50N/0,8kg-5kg/800g-5000g
Točnost napetosti ±25g
Materijal za lijepljenje AL, MILAR, BAKRENA FOLIJA, PTFE, PI
Vanjski promjer koluta trake Standardni materijal jastučića, OD Ø300, dostupan prilagođeni materijal osovine.
Širina trake 3-20 mm
Rupa na kolutu trake 50.8/76
Snaga snimanja 1.8KW servo motor
Napetost trake 1NM histerezna spojka
Duljina za pohranu samoljepljive trake 400 mm, izmjena trake bez rezanja žice.
Pregled loma trake Automatsko zaustavljanje kada je vrpca pri kraju i pukne
Stopa preklapanja 0-50%, postavka programa
Jedinice za zatezanje uzdužne trake 1NM kočnica s magnetskim prahom
Kalup za uzdužno lijepljenje Standard je bešavni tip cjevaste papirne cijevi za omatanje, druge vrste uzdužnih kalupa za omatanje također se mogu prilagoditi

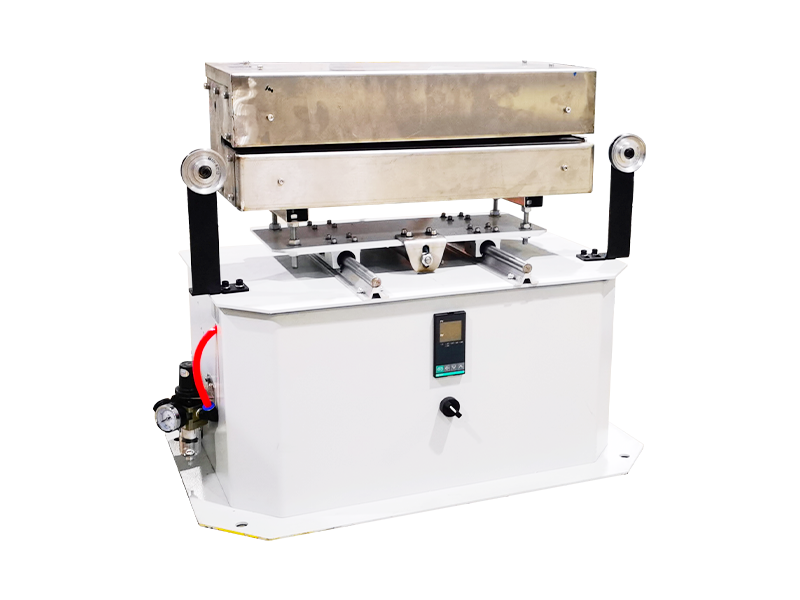

Parametri pećnice Teleskopska termostatska pećnica, pri zaustavljanju se odmaknite da spriječite pečenje žice, a pri pokretanju pomaknite se za pečenje žice.
Prikaz napetosti Senzor tlaka s digitalnim zaslonom tipa komunikacije, alarm prekoračenja napetosti i automatsko isključivanje.
Otkrivanje iskre Može se prilagoditi za dodavanje ispitivača iskre
Upravljanje formulama Prilagođeni sustav upravljanja formulacijom omogućuje unos podataka kao što su napetost, temperatura, vanjski promjer, korak, S/Z, udaljenost namotavanja žice i barometarski tlak u PLC, podržavajući prikupljanje i uvoz podataka za digitalnu proizvodnju.
Sigurnosna zaštita Automatsko otkrivanje i predviđanje temperature / vibracija / buke / tlaka može se prilagoditi prema CE/CSA/UL standardnom dizajnu.
Standardi snage Standard je 3-fazni 380V/50Hz, a napajanje se može prilagoditi za različite zemlje i regije.




ZNAČAJKE PROIZVODA

● Velika brzina: Rotirajući kutni luk statički je uravnotežen i dinamički uravnotežen za ispitivanje i korekciju. Ima male vibracije i nisku razinu buke. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom, a brzina rotacije vretena je velika.

● Isključivo korištenje: Prikladan za brzinsko uvijanje raznih jezgri žice, to je poželjna oprema za serijsku proizvodnu liniju za omatanje trake za uvijanje parova.

● Visoka kvaliteta: Konzolni dizajn s kotačićem koji se okreće konstantnom brzinom, osiguravajući stabilan korak žice i visoku kvalitetu.

● Manje savijanja: Koloturnice i vodeći valjci dizajnirani su s velikim promjerima kako bi se smanjilo savijanje žice, izbjegavajući oštećenje koraka uvijanja.

● Precizan ton: Svjetski isključivo "mehanizam preciznog prijenosa vanjske snage i unutarnjeg vitla", koristi složeni mehanički prijenos za prijenos snage motora izvan upletenog pramca na kotač vitla iznutra. Postavljanjem glavnog vitla kao mjerila kretanja, usvojite servo kontrolere gibanja i za uvijajući luk i za glavni cilindar za provođenje precizne kontrole kretanja lanca i postizanje preciznog nagiba pri bilo kojoj brzini.

● Učinkovit raspored žica: Proces postavljanja žice usvaja strukturu u obliku kutije, gdje se kalem žice pomiče naprijed-natrag u ravnoj liniji zajedno s kutijom za skladištenje žice, osiguravajući uredno organiziran raspored.

● Stabilna kontrola napetosti: Napetost žice kontrolira sustav zakretnog momenta servo motora, održavajući stalnu napetost pri namotavanju s praznog na puni kolut.

● Inteligentno: Upravljanje receptima, pronalaženje SOP recepata jednim klikom, priprema za pokretanje jednim klikom, početak jednim klikom; dinamička povratna informacija nagiba uvijanja, omjer unatrag uvijanja,  detekcija kvara/otpajanje/zaustavljanje kada mjerač dosegne, inteligentna upravljačka ploča

● Jednostavno održavanje : Kupci izvan Kine mogu se prilagoditi kako bi dobili Profinet bus kontrolu, koja osigurava brz prijenos signala i niske smetnje. Rješavanje problema i održavanje dostupni su bez obzira na lokaciju stroja u bilo kojoj zemlji ili regiji diljem svijeta, sve dok postoji komunikacijska mreža, a zatim daljinsko otkrivanje kvara, rješavanje problema i usluge održavanja mogu se brzo pružiti.
