Stroj za uvijanje stražnjih parica za četverožilni industrijski podatkovni kabel za Ethernet Manufacturers

Natrag na popis
Stroj za uvijanje stražnjih parica za automobilske podatkovne kabele

Stroj za uvijanje stražnjih parica za četverožilni industrijski podatkovni kabel za Ethernet

Snažnim razvojem novih energetskih vozila posljednjih godina, elektronička oprema unutar automobila je porasla, kao što su kontrola motora, ABS sustavi, zračni jastuci, AI pametne funkcije, multimedijska elektronika, itd. Na taj način se mogu poboljšati sigurnost, udobnost, inteligencija, ušteda energije, pouzdanost i praktičnost automobila, a mogu se smanjiti emisije. Sukladno tome, postoje sve veći zahtjevi postavljeni pred sustave sabirnica kako bi se osigurao pouzdan prijenos komunikacijskih podataka između različitih kontrolnih jedinica. Posebno je ključna sigurnost kontrola putem sustava sabirnice kao što su Controller Area Network (CAN) ili FlexRay sustavi i moraju ispunjavati specifikacije elektromagnetske kompatibilnosti. Kao jezgra prijenosnika signala, automobilski podatkovni kabeli imaju sve veće zahtjeve za kvalitetom: brži prijenos podataka, performanse kašnjenja i otpornost na pogreške.  Linija za proizvodnju podatkovnih kabela za automobile usvaja strukturu trake s upredenim paricama, koja može postići brzu brzinu prijenosa podataka (CAN sabirnica: 1Mbit/s; FlexRay sabirnica: 10 Mbit/s), s određenim kašnjenjem i visokom pouzdanošću. Budući da upredena parica automobilskih podatkovnih kabela uglavnom zahtijeva simetriju uparenih žica s upredenom jezgrom, a kada kabel prolazi kroz prijenos diferencijalnog načina rada, on pretvara signal diferencijalnog načina rada u stabilnu kvantiziranu vrijednost signala zajedničkog načina rada, to jest vrijednost LCL i vrijednost lctl. Osim toga, kontrola niskog prigušenja i male razlike odjeka također zahtijeva stabilan i poželjno izveden stroj za upredanje parica. Od osnivanja tvornice prije 20 godina, Gemwell se fokusirao na razvoj istraživanja i inovacije strojeva za uvijanje. Gemwell Back Twist Pair Stroj za uvijanje dvožilnih industrijskih Ethernet podatkovnih kabela sada je postao ugledan izbor u polju novih energetskih podatkovnih žica. Slijedi konvencionalna konfiguracija od 2 kotura za isplatu, korisnici mogu povećati broj glava za omatanje u skladu s različitim specifikacijama proizvodnje kabela. Ovisno o raznolikosti promjera žice, specifikacije i tipovi strojeva za namatanje, otplatu i osovine također se mogu prilagoditi i promijeniti.

Upit +
PREV：Stroj za uvijanje stražnjih parova za četiri jezgre rotirajućih jednostrukih automobilskih podatkovnih kabela
SLJEDEĆI：Stroj za uvijanje stražnjih parica za dvostruke jezgre industrijskog Ethernet podatkovnog kabela
Product Details

KOMPONENTE

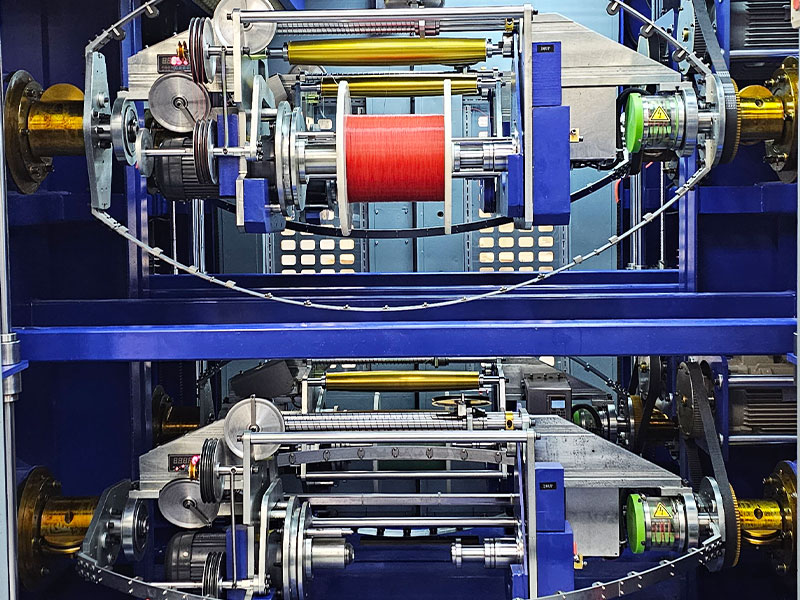

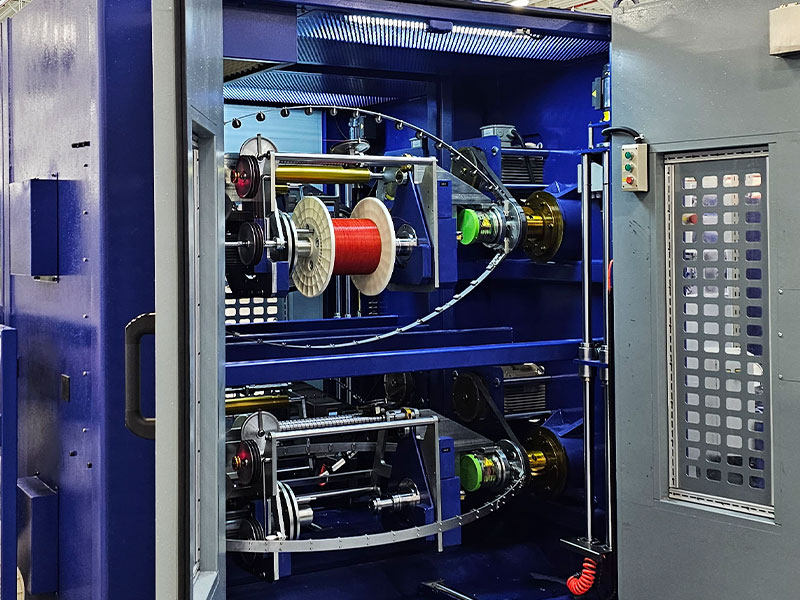

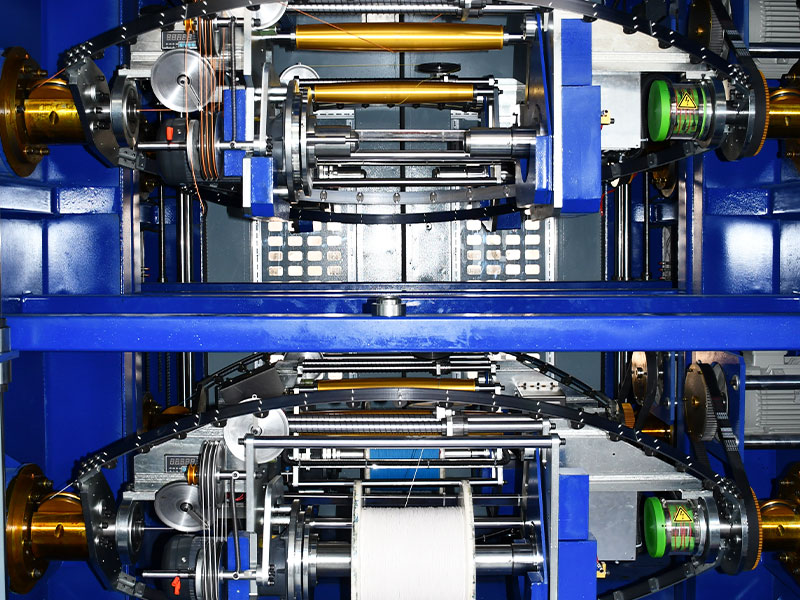

● Ø500 Integrirani dvostruki disk s dvostrukim diskom za isplatu 2 jedinice
● Back twist payoff stalak 2 jedinice
● Ø630 Twister parova s ​​dvostrukim korakom konstantne napetosti 1 jedinica
● Kontrolni sustav 1 jedinica
● Periferna pomoćna oprema može se prilagoditi.


TEHNIČKE SPECIFIKACIJE

Struktura isplate Vodoravni naprijed-natrag dvostruki kotur s postoljem za čamac bez osovine, isplata za nasukani pramac s dvostrukim nagibom unatrag.
Struktura preuzimanja Horizontalna portalna kolijevka bez osovine za namatanje, usukani luk s dvostrukim nagibom u paru.

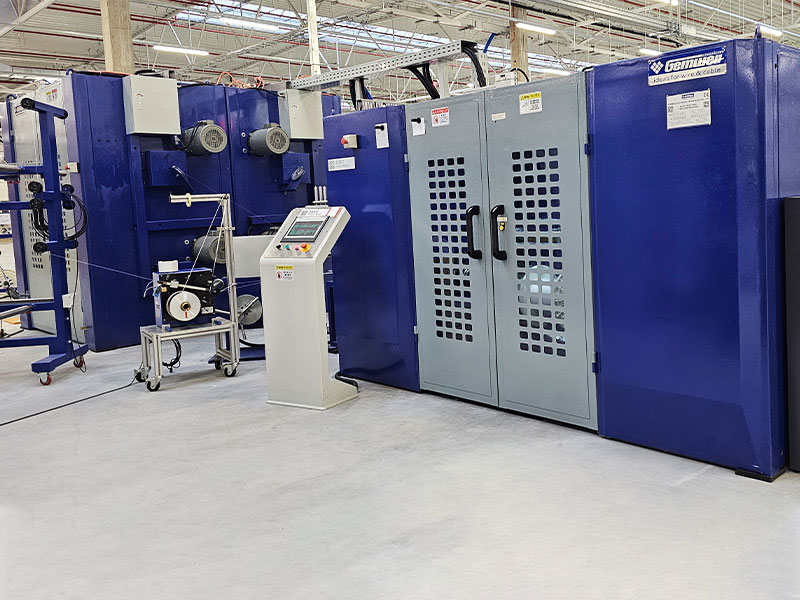

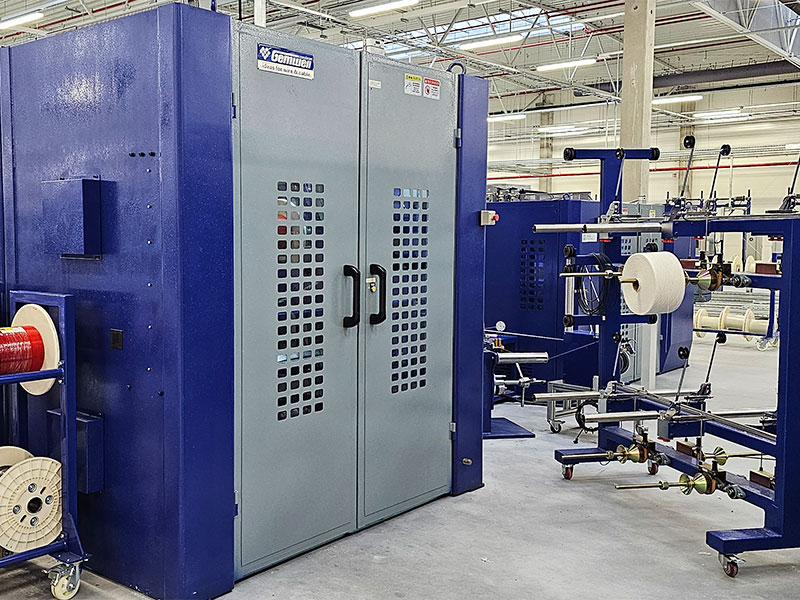

Ukupna struktura stroja Isplata stražnjeg uvijanja i nasukavanje raspoređeni su duž središnje linije, sa strukturom podijeljenog tipa. Isplate su postavljene jedna uz drugu s prednjim i stražnjim vratima; Postavljanjem i prikupljanjem kolutova može se upravljati s prednje strane stroja.
Prikladna vrsta žice Uglavnom se koristi za LAN KABEL CAT5, CAT5E, CAT6A, CAT7, CAT8 i druge žice, ali i za druge žice za prijenos signala koje zahtijevaju električno ispitivanje.
Specifikacija žice jezgre Raspon: Ø0,6-2,0 mm, izvan ovog raspona može se prilagoditi
Vanjski promjer upletene žice raspon: Ø1,2-4,5 mm, izvan ovog raspona može se prilagoditi.
Matrica za nasukavanje Standardna OD veličina kalupa je 25
Metoda uvijanja unazad Postignite uvijanje ili preduvijanje, uvijanje znači da se lukovi isplatnog stroja i uvijajućeg para okreću u suprotnom smjeru; preduvijanje se odnosi na isti smjer rotacije stroja za isplatu i uvijanja para, a može se odabrati na zaslonu osjetljivom na dodir.
Omjer uvijanje/preduvijanje 0-120%, kontinuirano i bezstupanjsko podesivo, postavljeno na ekranu osjetljivom na dodir, PLC automatska kontrola, automatsko praćenje brzine uvijanja/natrag uvijanja.
Smjer nasukavanja S/Z
Brzina rotacije isplate MAX2000 RPM/4000 TPM (bez opterećenja).
Stvarna brzina pokretanja postavlja se prema zahtjevima različitih vrsta žice.
Brzina rotacije namotaja Model 500 MAX2000RPM/4000TPM (bez opterećenja).
Model 630 MAX1750RPM/3500TPM (bez opterećenja).
Stvarna brzina pokretanja postavlja se prema zahtjevima različitih vrsta žice.
Raspon brzine žice Formula za izračunavanje brzine konopa: Brzina pramčanog uvijača x 2 x nagib / 1000 = m/min. Maksimalno ograničenje brzine je 100 m/min.
Korak upletene žice Optimalni raspon: 5,0-50,0 mm, točno do jednog decimalnog mjesta, s kontinuirano podesivom razinom, odabirom na dodirnom zaslonu.
Točnost visine Točnost nagiba ±0,3 mm tijekom proizvodnje fiksne brzine, ±0,5 mm tijekom pokretanja/gašenja.
Materijal za mašnu Standardni korišteni materijal je čelična traka od 65Mn s keramičkim ušicama, koja se može prilagoditi laganom luku od karbonskih vlakana.
Isplatna snaga luka Standardna konfiguracija je 2-5.5KW inverterski motor također se može prilagoditi za servo motor.
Snaga luka Standardna konfiguracija za 630 preuzimanja je 7,5 KW inverterski motor, također se može prilagoditi za servo motor.
Pramčano kočenje na nasukavanje Elektromagnetske kočnice
Capstan tip Kapstan s dvostrukim kotačem ugrađen je u nosač portalne podloge
Promjer kotača Ø185, 5-utorni aluminijski kotačić obložen gumom, aluminijski pogonski valjak s 5 utora.
Kapstan snaga Standardna konfiguracija je 1,5 KW inverterski motor, također se može prilagoditi za servo motor.
Specifikacija isplate Model Ø500, kompatibilan s Ø400, kotači za alate od ABS-a
Specifikacija preuzimanja Model Ø630, kompatibilan s Ø500, ABS alatnim kotačima
Unutarnji otvor koluta Standardni je Ø56 mm, ostale veličine mogu se prilagoditi.
Podizanje vretena koluta Električno podizanje, kotur za utovar i istovar skejtborda.
Metoda zatezanja koluta Zatezni kalem za sklop snažnog elastičnog cilindra, sila zatezanja >200 KG, sa samozaključavajućom zaštitom, pneumatski otpuštajući kalem
Težina utovara koluta MAX300KG
Isplatna snaga koluta Standardna konfiguracija je 2-0.75KW motor reduktora, također se može prilagoditi za servo motor.
Snaga namotaja Standardna konfiguracija je motor reduktora od 0,75 KW, također se može prilagoditi za servo motor.
Raspored položaja žice za namatanje Standard je jedinica poprečne osovine od 30 poliranih šipki, može se prilagoditi za redove servo kontrolera kretanja.
Snaga rasporeda položaja žice 0,2 KW servo kontroler kretanja može se prilagoditi.
Otkrivanje nestanka materijala za isplatu Alarm i automatsko zaustavljanje kada se žica jezgre uskoro isprazni/alarm i automatsko zaustavljanje kada je žica prekinuta.
Vrsta napetosti Standard je podešavanje napetosti pomicanjem ili dodavanjem utega za balansiranje, PID kontrola brzine isplate ili preuzimanja ili prilagodba za podešavanje napetosti pomoću servo motora.
Raspon napona isplate 3N-30N/0,3kg-3kg/300g-3000g
Raspon zatezanja 5N-50N/0,5kg-5kg/500g-5000g
Točnost napetosti ±25g
Prikaz napetosti Senzor tlaka s digitalnim zaslonom tipa komunikacije, alarm prekoračenja napetosti i automatsko isključivanje.
Upravljanje formulama Prilagođeni sustav upravljanja formulacijom omogućuje da se podaci kao što su napetost, temperatura, vanjski promjer, korak, S/Z, udaljenost namotavanja žice, barometarski tlak unose u PLC, podržavajući prikupljanje podataka i uvoz za digitalnu proizvodnju.
Sigurnosna zaštita Automatsko otkrivanje i predviđanje temperature / vibracija / buke / tlaka može se prilagoditi prema CE/CSA/UL standardnom dizajnu.
Otkrivanje iskre Može se prilagoditi za dodavanje ispitivača iskre
Oklop za vuču Aktivno uzdužno lijepljenje trake može se dodati između otplate i namatanja.
Pre-Twist oblikovanje Pre-twisteri velike brzine mogu se prilagoditi između isplate i primopredaje.
Ispuna zemlje Isplate snage punjenja mogu se prilagoditi između isplate i potrošnje.
Standardi snage Standard je 3-fazni 380V/50Hz, a napajanje se može prilagoditi različitim zemljama i regijama.
Inteligentni softver Prilagodljiv za dodavanje softvera za "najbolju funkciju automatskog podudaranja brzine proizvodnje", kako bi se postigla učinkovitost proizvodnje i kvaliteta proizvoda u isto vrijeme.
Uređaj za prenauljavanje žice jezgre Uređaj za podmazivanje žice jezgre može se prilagoditi i dodati. Izolacijska jezgra žice presvučena je hlapljivim uljem za podmazivanje kako bi se smanjilo trenje tijekom uvijanja para žica.




ZNAČAJKE PROIZVODA

● Velika brzina: Kutija vretena je oslobođena naprezanja i žarena, izdržljiva je i ne deformira se. Rotirajući kutni luk statički je uravnotežen i dinamički uravnotežen za ispitivanje i korekciju. Ima male vibracije i nisku razinu buke. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom, a brzina rotacije vretena je velika.

● Stabilna napetost: Servo motor se može prilagoditi kao zatezni element. Nakon postavljanja ukupne napetosti preuzimanja, inteligentno se izračunava napetost isplate dviju žilnih žica. Također omogućuje preciznu kontrolu brzine otplate i preuzimanja pomoću servo kontrolera kretanja, čime se postiže stabilna napetost.

● Precizan ton: Svjetski isključivo "mehanizam preciznog prijenosa vanjske snage i unutarnjeg vitla", koristi složeni mehanički prijenos za prijenos snage motora izvan upletenog pramca na kotač vitla iznutra. Postavljanjem glavnog vitla kao mjerila kretanja, usvojite servo kontrolere gibanja i za uvijajući luk i za glavni cilindar za provođenje precizne kontrole kretanja lanca i postizanje preciznog nagiba pri bilo kojoj brzini.

● Ušteda rada: Opremljen fleksibilnim urezivačem konca, može glatko proći kroz okretni čvor kutnog luka, a uvlačenje konca može se dovršiti za 1 minutu. Žica se može povući u obrnutom smjeru pomoću upravljačke ploče, štedeći rad.

● Inteligentno: Upravljanje receptima, pronalaženje SOP recepata jednim klikom, priprema za pokretanje jednim klikom, početak jednim klikom; dinamička povratna informacija nagiba uvijanja, omjer unatrag uvijanja,  detekcija kvara/otpajanje/zaustavljanje kada mjerač dosegne, inteligentna upravljačka ploča

● Niska stopa neuspjeha: Električne upravljačke komponente u pramcu s kutom za usukavanje sve su instalirane na postolju, a svi signali se električno kontroliraju unutar zatvorenog pramca. Prsten kolektora s ugljičnom četkom daje samo trofaznu struju u unutrašnjost kutnog luka za uvijanje bez odašiljanja signala kako bi se izbjegao loš kontakt, smetnje i niska stopa kvarova.

● Jednostavno održavanje: Kupci izvan Kine mogu se prilagoditi kako bi dobili Profinet bus kontrolu, koja osigurava brz prijenos signala i niske smetnje. Rješavanje problema i održavanje dostupni su bez obzira na lokaciju stroja u bilo kojoj zemlji ili regiji diljem svijeta, sve dok postoji komunikacijska mreža, a zatim daljinsko otkrivanje kvara, rješavanje problema i usluge održavanja mogu se brzo pružiti.
