Stroj za uvijanje stražnjih parica za automobilske podatkovne kabele

Stroj za uvijanje stražnjih parova za četiri jezgre rotirajućih jednostrukih automobilskih podatkovnih kabela

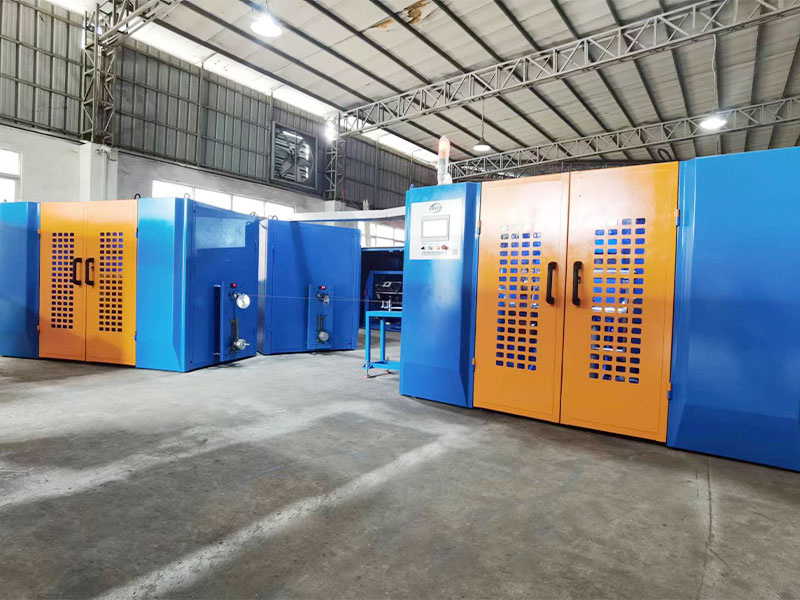

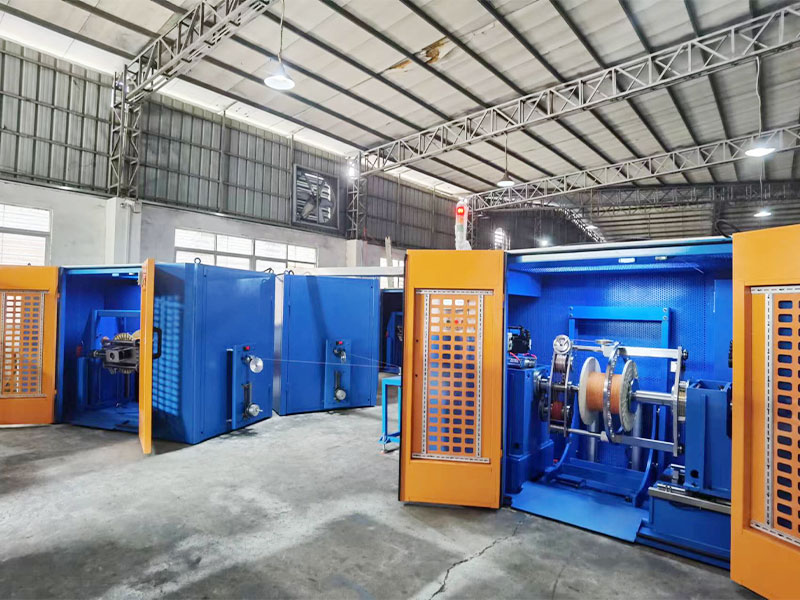

Kada se žice za uzemljenje dodaju dvjema ili više jezgri signalne žice za uvijanje sa slobodnim unutarnjim naprezanjem povratno uvijanje se isplati, i kada se dodaju metalni ili nemetalni materijali trake za središnje rotirajuće omatanje ili uzdužno omatanje, obično se preporučuje korištenje metode jednog uvijanja. U usporedbi s metodom dvostrukog uvijanja, metoda jednostrukog uvijanja ima nižu proizvodnu učinkovitost, ali može postići bolji fizički izgled i električnu izvedbu kvalitete omatanja trake. Ovaj stroj je posebno dizajniran za proizvodnu liniju slobodnog unutarnjeg naprezanja unatrag uvijanje isplativost uzemljenje žica punjenje trake omatanje zaštitni par uvijanje. Cijela linija uključuje isplatni dio sa stražnjim uvijanjem, središnje rotirajuće omatanje ili uzdužne dijelove za omatanje i pojedinačni uvijajući dio. Svaki dio radi sinkronizirano kroz mehaničku i električnu kontrolu blokade, čime se postiže bezstupanjska visokoprecizna elektronička kontrola visine. Točnost nagiba je blizu prve decimale, može se postaviti digitalno uz održavanje stabilnosti i točnosti. Isplatni dio stražnjeg uvijanja ima horizontalnu rotirajuću strukturu okvira. Rotacija tijela okvira pokreće okvir da se okreće i formira jednostruko uvijanje unazad. Brzina uvijanja unatrag može se postaviti proizvoljno od 0 do 100%. Dio za namatanje s jednim zavojom ima strukturu rotacijskog prstena, a motor pokreće rotirajući prsten da se okreće kako bi se žica okretala i uvijala na ploči za sakupljanje žice kako bi se stvorio jedan zavoj. Upletene žice mogu biti omotane rotirajuće u sredini ili istovremeno uzdužno omotane kako bi se postigla vanjska zaštita žica. Koristeći metodu stražnjeg uvijanja, tradicionalno pasivno rotacijsko i vanjsko prisilno uvijanje transformira se u aktivno rotacijsko uvijanje dviju ili više žilnih žica pod kombiniranim djelovanjem stražnjeg uvijanja i sile uvijanja. Unutarnje naprezanje torzije i vanjsko naprezanje uvijanja međusobno se poništavaju, tako da se rotacijsko naprezanje upredenog proizvoda iznutra prema van poništava na nulu ili blizu nule (ovisno o brzini stražnjeg uvijanja). Dvije žice jezgre nakon uvijanja su u bliskom kontaktu bez razmaka i prirodno su ravne bez sile odbijanja. Održavanje stabilne fizičke strukture može dovesti do stabilnih električnih performansi. Namotaj ima servo kontroler kretanja u strukturi rasporeda osovine, koja ne oštećuje žicu i čini raspored preciznim i lijepim.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Stroj za uvijanje stražnjih parica za četverožilni industrijski podatkovni kabel za Ethernet
Product Details

KOMPONENTE

● Ø500 rotirajućeg prstenastog tipa s jednostrukim usponom unatrag. 4 jedinica
● Žičani koncentrator 1 jedinica

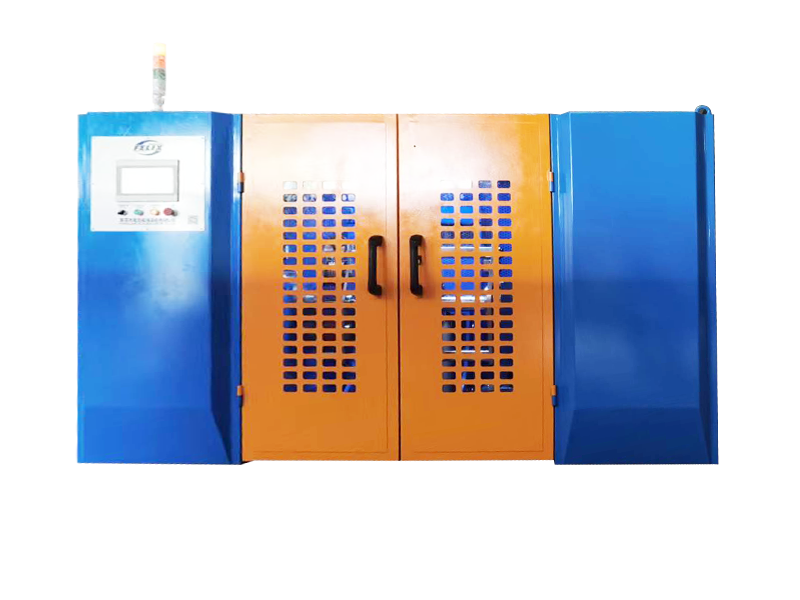

● Ø630 rotirajući prsten s jednim uvijačem 1 jedinica
● Kontrolni sustav 1 jedinica
● Periferna pomoćna oprema može se prilagoditi.


TEHNIČKE SPECIFIKACIJE

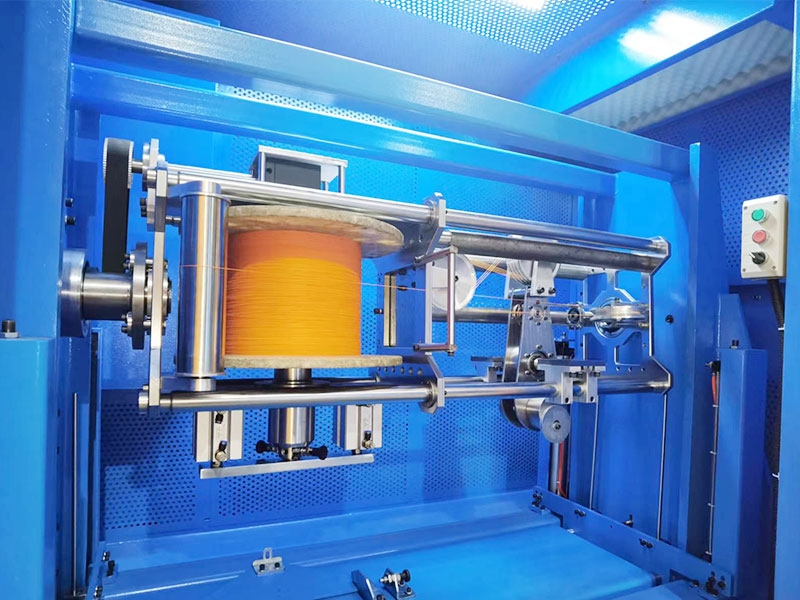

Struktura isplate Horizontalni rotirajući prstenasti zavrtanj s jednim korakom unazad. Okvir rotirajuće tijelo pogon kolut za formiranje natrag twist, os koluta i os okvira je 90 ° okomito na sjecište. Vanjski isplatni motor pokreće isplatni kolut u okviru kako bi se rotirao kroz mehanizam mehaničkog prijenosa kako bi se postigla aktivna isplata, standardna konfiguracija isplate je 4 glave, druge količine također se mogu prilagoditi.

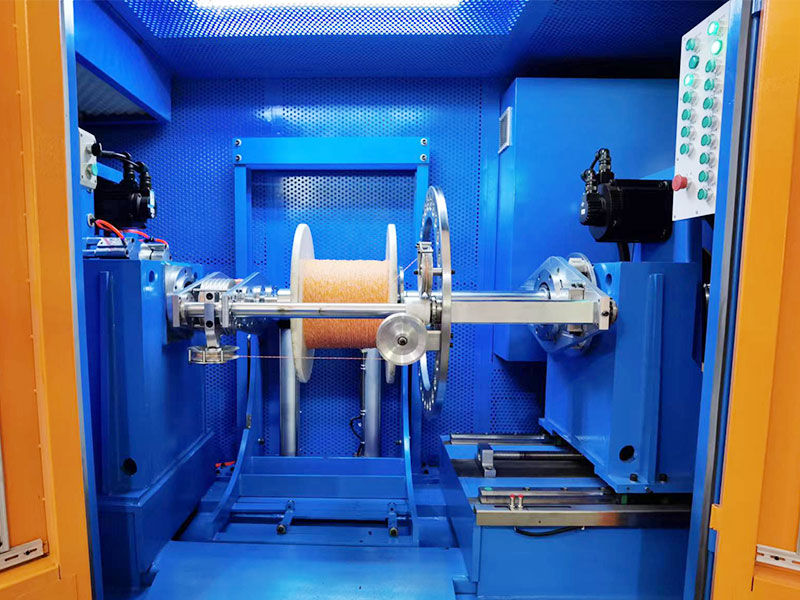

Struktura preuzimanja Horizontalno rotirajuće prstenasto tijelo, pneumatsko zatezanje bez osovine, uzemljeni pomični raspored žice poprečne osovine, preuzimanje zakretnog momenta, jednostruko uvijanje para
Ukupna struktura stroja Isplata i nasukavanje raspoređeni su duž središnje linije jednolančanog glavnog računala s podijeljenom strukturom, mogu se prilagoditi za povećanje periferne pomoćne opreme za razne kombinacije.
Prikladna vrsta žice Prikladno za visokofrekventne automobilske podatkovne kabele 7.5G, 10G, 20G HSD i druge upredene žice, također pogodne za Cat7, Cat8, HDMI, USB3.1, USB 4.0 i druge upredene žice.
Specifikacija žice jezgre Raspon: Ø0,6-1,8 mm, izvan ovog raspona, može se prilagoditi
Vanjski promjer upletene žice raspon: Ø1,2-4,0 mm, izvan ovog raspona može se prilagoditi.
Matrica za nasukavanje Standardna OD veličina kalupa je 25
Metoda uvijanja unazad Postignite uvijanje ili preduvijanje, uvijanje znači da se lukovi stroja za isplatu i uvijajućeg para okreću u suprotnim smjerovima; preduvijanje se odnosi na isti smjer rotacije stroja za isplatu i uvijanja para, a može se odabrati na zaslonu osjetljivom na dodir.
Omjer uvijanje/preduvijanje 0-120%, kontinuirano i bezstupanjsko podesivo, postavljeno na ekranu osjetljivom na dodir, PLC automatska kontrola, automatsko praćenje brzine uvijanja/natrag uvijanja. Pri stopi uvijanja od 33 posto, jedan nagib se formira pri odlasku, dok se dva nagiba formiraju pri odlijetanju. Dakle, ukupan broj terena je tri.
Smjer nasukavanja S/Z
Brzina rotacije isplate MAX560 RPM (bez opterećenja).
Stvarna brzina pokretanja postavlja se prema zahtjevima različitih vrsta žice.
Brzina rotacije namotaja MAX560 RPM (bez opterećenja).
Stvarna brzina pokretanja postavlja se prema zahtjevima različitih vrsta žice.
Raspon brzine žice Formula za izračunavanje brzine linije: Brzina preuzimanja x 3 x korak / 1000 = m/min. Maksimalno ograničenje brzine je 30 m/min.
Korak upletene žice Optimalni raspon: 10,0-60,0 mm, točno na jedno decimalno mjesto, s kontinuirano podesivom razinom, odabirom na dodirnom zaslonu.
Točnost visine Točnost nagiba ±0,3 mm tijekom proizvodnje fiksne brzine, ±0,5 mm tijekom pokretanja/gašenja.
Isplatni materijal okvira za predenje Lagani aluminijski okvir od legure titana
Isplatna snaga okvira za predenje Standardna konfiguracija je 5.5KW inverterski motor koji se također može prilagoditi za servo motore.
Snaga rotirajućeg prstena za prihvat Standardna konfiguracija je inverterski motor od 11KW, koji se također može prilagoditi za servo motore.
Kočenje Pnematsko disk kočenje

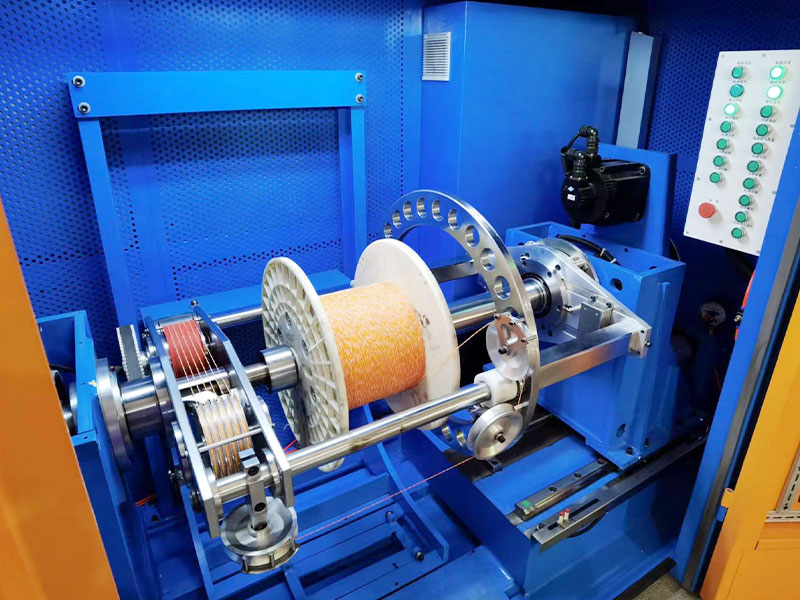

Capstan tip Kapstan s dva kotača ugrađen je u postolje s rotirajućim prstenom
Promjer kotača Ø185, 5-utorni aluminijski kotačić obložen gumom, aluminijski pogonski valjak s 5 utora.
Kapstan snaga 3KW servo motor
Specifikacija isplate Ø500 ABS alatni kotači
Specifikacija preuzimanja Ø630 ABS alatni kotači, kompatibilni s Ø500
Unutarnji otvor koluta Standard je Ø56 mm, druge veličine se mogu prilagoditi.
Podizanje vretena koluta Električno podizanje, kotur za utovar i istovar skejtborda.
Metoda zatezanja koluta Zatezni kalem za sklop snažnog elastičnog cilindra, sila zatezanja >300 KG, sa samozaključavajućom zaštitom, pneumatski otpuštajući kalem
Težina utovara koluta MAX300KG
Isplatna snaga koluta Standardna konfiguracija je 1.5KW inverter motor, također se može prilagoditi za servo motore.
Snaga namotaja Standardna konfiguracija je 3.7KW inverter motor, također se može prilagoditi za servo motore.
Raspored položaja žice za namatanje Vrsta retka u tlu
Snaga rasporeda položaja žice 0.75KW servo kontroler pokreta Redovi
Detekcija isteka materijala za isplatu Alarm i automatsko zaustavljanje kada se žica jezgre uskoro isprazni/alarm i automatsko zaustavljanje kada je žica prekinuta.
Napetog tipa Isplata je napetost odmotavanja prilagođena servomotoru, preuzimanje je način napetosti zakretnog momenta.
Raspon napona isplate 3N-30N/0,3kg-5kg/300g-3000g
Raspon zatezanja 7N-70N/7kg-7kg/700g-7000g
Točnost napetosti Fluktuacija napona isplate ±10g
Fluktuacija natezanja ±50g
Prikaz napetosti Senzor tlaka s digitalnim zaslonom tipa komunikacije, alarm prekoračenja napetosti i automatsko isključivanje.
Upravljanje formulama Prilagođeni sustav upravljanja formulacijom omogućuje da se podaci kao što su napetost, temperatura, vanjski promjer, korak, S/Z, udaljenost namotavanja žice, barometarski tlak unose u PLC, podržavajući prikupljanje podataka i uvoz za digitalnu proizvodnju.
Sigurnosna zaštita Automatsko otkrivanje i predviđanje temperature / vibracija / buke / tlaka može se prilagoditi prema CE/CSA/UL standardnom dizajnu.
Otkrivanje iskre Može se prilagoditi za dodavanje ispitivača iskre
Oklop za vuču Aktivno uzdužno lijepljenje trake može se dodati između otplate i namatanja.
Omotani ekran Središnji rotirajući stroj za traku može se dodati između otplate i namotaja
Pre-Twist oblikovanje Pre-twisteri velike brzine mogu se prilagoditi između isplate i primopredaje.
Ispuna zemlje Isplate snage punjenja mogu se prilagoditi između isplate i potrošnje.
Standardi snage Standard je 3-fazni 380V/50Hz, a napajanje se može prilagoditi za različite zemlje i regije.




ZNAČAJKE PROIZVODA

● Velika brzina: Kutija vretena je oslobođena naprezanja i žarena, izdržljiva je i ne deformira se. Rotirajući kutni luk statički je uravnotežen i dinamički uravnotežen za ispitivanje i korekciju. Ima male vibracije i nisku razinu buke. Vreteno ne stvara toplinu tijekom dugotrajnog neprekidnog rada velikom brzinom, a brzina rotacije vretena je velika.

● Stabilna napetost: Servo motor se može prilagoditi kao zatezni element. Nakon postavljanja ukupne napetosti preuzimanja, inteligentno se izračunava napetost isplate dviju žilnih žica. Također omogućuje preciznu kontrolu brzine otplate i preuzimanja pomoću servo kontrolera kretanja, čime se postiže stabilna napetost.

● Precizan ton: Svjetski isključivo "mehanizam preciznog prijenosa vanjske snage i unutarnjeg vitla", koristi složeni mehanički prijenos za prijenos snage motora izvan upletenog pramca na kotač vitla iznutra. Postavljanjem glavnog vitla kao mjerila kretanja, usvojite servo kontrolere gibanja i za uvijajući luk i za glavni cilindar za provođenje precizne kontrole kretanja lanca i postizanje preciznog nagiba pri bilo kojoj brzini.

● Inteligentno: Upravljanje receptima, pronalaženje SOP recepata jednim klikom, priprema za pokretanje jednim klikom, početak jednim klikom; dinamička povratna informacija nagiba uvijanja, omjer unatrag uvijanja,  detekcija kvara/otpajanje/zaustavljanje kada mjerač dosegne, inteligentna upravljačka ploča

● Niska stopa neuspjeha: Električne upravljačke komponente u pramcu s kutom za usukavanje sve su instalirane na postolju, a svi signali se električno kontroliraju unutar zatvorenog pramca. Prsten kolektora s ugljičnom četkom daje samo trofaznu struju u unutrašnjost kutnog luka za uvijanje bez odašiljanja signala kako bi se izbjegao loš kontakt, smetnje i niska stopa kvarova.

● Jednostavno održavanje: Kupci izvan Kine mogu se prilagoditi kako bi dobili Profinet bus kontrolu, koja osigurava brz prijenos signala i niske smetnje. Rješavanje problema i održavanje dostupni su bez obzira na lokaciju stroja u bilo kojoj zemlji ili regiji diljem svijeta, sve dok postoji komunikacijska mreža, a zatim daljinsko otkrivanje kvara, rješavanje problema i usluge održavanja mogu se brzo pružiti.
