LSZH/XLPE/TPE/TPU linija za ekstruziju izolacije žice jezgre Manufacturers

Natrag na popis

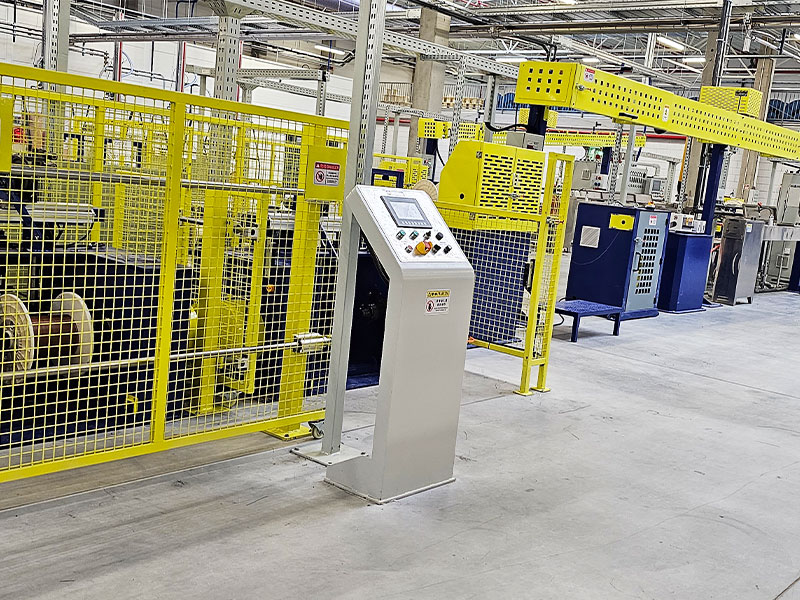

Linija za ekstruziju izolacije pune jezgre

LSZH/XLPE/TPE/TPU linija za ekstruziju izolacije žice jezgre

LSZH/XLPE/TPE/TPU linija za ekstruziju izolacije žice nestandardizirana je oprema s prilagodbom. Glavni model stroja općenito je 30-65 mm. Pogodan je za ekstruziju pune jezgre elektroničkih žica, žica otpornih na plamen, kabela za napajanje i drugih žica. Gore spomenuti materijali za ekstruziju imaju visoku viskoznost, slabu fluidnost i veliku otpornost. Zbog toga je pritisak unutar cijevi vijka i glave stroja jak tijekom ekstruzijske proizvodnje. Jak pritisak dovodi do visokih temperatura. Visoke temperature uzrokovat će raspadanje i starenje materijala. Ostareli materijali bit će u obliku malih čvrstih čestica prekrivenih površinom žice, lako je formirati točke kvara iskre, uzrokujući nedostatke proizvoda. Poželjan ekstruder za izolaciju halogene jezgre s niskim dima i nula ima sljedeće karakteristike: veliku pogonsku snagu glavnog motora, dovoljno hlađenje puža i bačve, dobru kontrolu temperature, dobru fluidnost kanala za protok matrice bez tragova zatvaranja kalupa, stabilnu toleranciju promjera žice i glatku površinu bez čestica, stabilnu isplatu i napon prihvata te visoku učinkovitost proizvodnje. Različiti korisnici će imati različite potrebe prilikom naručivanja ove opreme. Naša tvrtka može podržati personaliziranu prilagodbu prema potrebama korisnika. Što se tiče hardvera, možemo ponuditi različite modele i marke osnovnih dodataka među kojima korisnici mogu izabrati. Što se tiče softvera za električnu kontrolu, također možemo pružiti ekonomične i praktične ili napredne metode električne kontrole. Zbog različitih ukupnih konfiguracija, cijena ovog stroja također jako varira. Stoga je glavni čimbenik koji određuje cijenu ovog stroja pozicioniranje na razini konfiguracije proizvoda korisnika. Osim toga, budući da je ovaj proizvod nestandardizirana prilagođena oprema s malom serijom proizvodnje, potrebno je dulje razdoblje za projektiranje, proizvodnju, instalaciju i otklanjanje pogrešaka. Korisnici moraju rezervirati dovoljno ciklusa nabave kako bi postigli željenu isporuku proizvoda.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：PVC/PE/PP/PU linija za ekstruziju izolacije žice
Product Details

KOMPONENTE

● Isplatni stalak
● Stalak za ravnanje

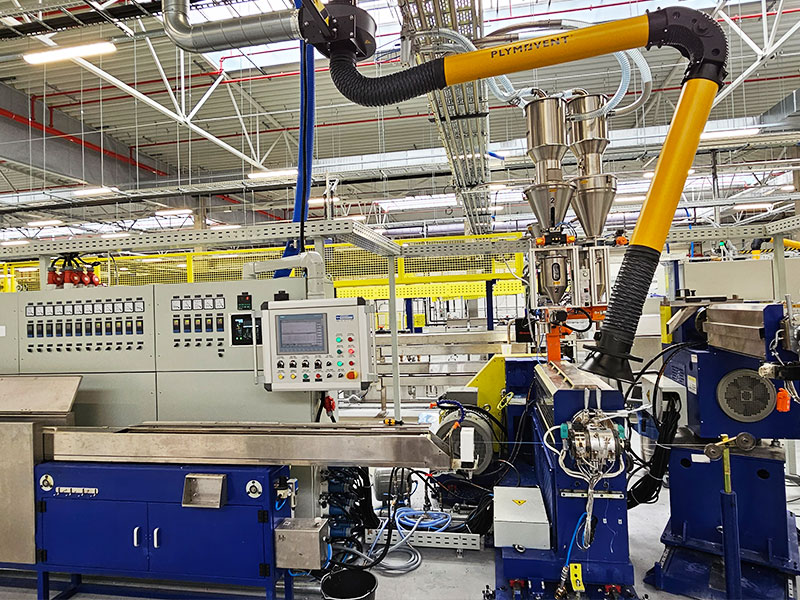

● Glavni ekstruder
● Glava ekstrudera
● Stroj za sušenje materijala
● Pomični kanal konstantne temperature
● Spremnik vode za hlađenje
● Mlaznica za puhanje zraka
● Kapstan
● Stalak za akumulaciju žice
● Brojač brojila
● Laserski mjerač promjera
● Ispitivač visoke frekvencije iskre

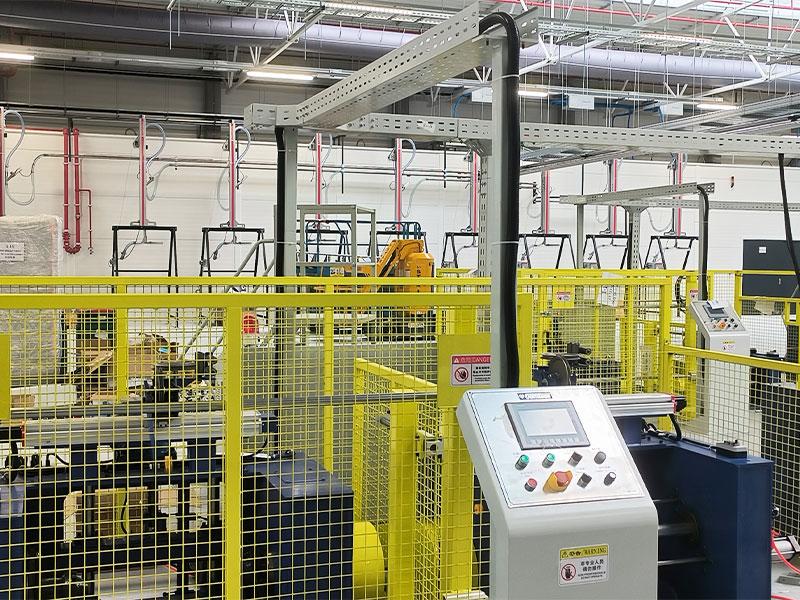

● Preuzimanje
● Kutija za upravljanje električnom energijom
● Sljedeće su prilagođene opcije
● Predgrijač
● Stroj za brizganje
● Printer
● BY-PASS ventil za pražnjenje materijala
● Vakuumski uređaj
● Sušilica spremnika za hranjenje
● Detektor grudica
● Vodeni elektrostatički kondenzatori
● Mjerilo ekscentričnosti
● Elektronski reklamni pano
● Ostala periferna pomoćna oprema može se prilagoditi i dodati.


TEHNIČKE SPECIFIKACIJE

Glavni tehnički parametri 30 25 vrsta 35 25 vrsta 40+30 vrsta 45+35 vrsta 50+35 vrsta 60+40 vrsta 70+40 vrsta 80+40 vrsta
Prikladna vrsta žice Prikladno za visokofrekventnu žicu, podatkovni kabel, UL elektroničku žicu, ožičenje u zgradama BV/BVR, kabel za napajanje, automobilsku žicu i druge žice ekstruzije izolacije pune jezgre vodiča od bakrene žice
Raspon vodiča za američki standard AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Raspon promjera vodiča Ø0,13-0,40mm Ø0,16-0,65 mm Ø0,20-0,81mm Ø0,25-1,02mm Ø0,32-1,63mm Ø0,40-2,59 mm AWG18-5 AWG12-2
Raspon područja vodiča 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5 m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡ 1,02-4,62 mm Ø2,05-6,54 mm
Vanjski promjer ekstruzije Ø0,3-1,0mm Ø0,4-1,3mm Ø0,5-1,8mm Ø0,7-2,3mm Ø0,8-2,8mm Ø1,2-3,8mm 1-16 m㎡ 3,5-35 m㎡
Raspon brzine žice 15-150m/min 20-200m/min 30-300m/min 40-400m/min 50-500m/min 60-600m/min Ø1,8-6,0mm Ø3,0-8,0mm
Struktura stroja Uzmite glavu ekstrudera kao središnju os, svi dijelovi od isplate do namotaja linearno su raspoređeni. Standardna ekstruziona linija ima središnju visinu od 1 metar i ukupnu duljinu od 20-25 metara
Vrsta isplate Aktivno postolje bez osovine, električno podizanje, pneumatsko zatezanje, drugi tipovi kao što su letak, osovina, trenje i drugi aktivni ili pasivni postolji također se mogu prilagoditi.
Specifikacije isplate Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Isplatna snaga 3,7KW 5,5KW 7,5KW
Vrsta napetosti isplate Pomičite ili dodajte/uklonite blokove protuutega za podešavanje napetosti, a također se može prilagoditi za podešavanje napetosti pomoću servo motora.
Stalak za ravnanje Stalak za ravnanje vodiča s 5 kotača, OD kotača za ravnanje vodiča je Ø60, jednostruki utor, s kutijom za alat.
Vrsta predgrijača Predgrijač vodiča za bakrene žice, predgrijač vodiča s toplim zrakom u zatvorenoj pećnici ili kao predgrijač ravnog tipa može se prilagoditi.
Snaga predgrijača vodiča 3KVA 5KVA 8KVA 10KVA
Izlaz materijala ekstrudera 20 kg/h 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h 130 kg/h 150 kg/h
Snaga ekstrudera 11KW 15KW 22KW 30KW 37KW 55KW
Parametri vijka Omjer L/D 28:1, omjer kompresije: vijak s jednim navojem LSZH1.2 / vijak s jednim navojem XLPE3.0 / vijak s dvostrukim navojem TPE2.9 / vijak s dvostrukim navojem TPU2.9 Omjer L/D je 26:1, a materijal vijka je 38CrMoAlA proizveden u Kini i može se prilagoditi.
Vrsta grijanja Grijaći prstenovi od lijevanog aluminija za tijelo, bakreni grijaći prstenovi za vrat, kvarcne grijaće cijevi za stezaljke/glave/matrice glave ekstrudera.
Kontrola temperature Tijelo3 stezaljka1 vrat1 glava1 matrica1 Tijelo4 stezaljka1 vrat1 glava1 matrica1
Snaga grijanja 4KW 6KW 8KW 9KW 10KW 14KW 18KW 22KW
Hlađenje bačve 3-dijelni centrifugalni ventilator Centrifugalni ventilator s 4 dijela ＋ spiralna bakrena cijev koja cirkulira vodom
Sušilica spremnika za hranjenje 12 KG 25 KG 50 KG
Saćasta ploča Stroj je izrađen od nehrđajućeg čelika 316 bez galvanizacije. Ima interno vođenu strukturu protoka, s otvorima za protok međusobno povezanim skošenjima bez mrtvih kutova. Saćasta ploča i prirubnica zapečaćene su konusnim brtvilom kako bi se spriječilo curenje.
Vrsta glave Glava ekstrudera s automatskim centriranjem tipa U7, duboki utor niskotlačnog vanjskog klizača ravnomjernog pritiska, može se prilagoditi s različitim strukturama kao što su jednoslojni/dvoslojni/jednostruke trake za ubrizgavanje/dvostruke trake za ubrizgavanje itd., podesivi i drugi tipovi (automatsko centriranje mikro podesivi) također se mogu prilagoditi.
Glavna marka Glava stroja proizvedena je u Kini i može se prilagoditi drugim markama kao što su EUROTEK, UNITEK, EUROCAB i MICRODIA
Stezaljka za glavu Postoje dvije polovice stezaljke glave stroja, s dva seta vijaka stezaljke šipke koja se pokreću gore-dolje i sinkroniziraju. Može se uključiti jednosmjerni ključ, a mogu se prilagoditi i druge vrste stezaljki za glavu stroja.
Niveliranje glave Usvajanjem dvostruke strukture igle za prirubnicu glave, visina glave ostaje nepromijenjena dugo vremena.
Pomični žlijeb Pomični kanal konstantne temperature, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Spremnik vode za hlađenje Jednoslojni spremnik u obliku slova U od 5 metara Jednoslojni spremnik u obliku slova U od 10 metara, sustav hlađenja cirkulacijom vode, bez rashladnika vode. Cijeli spremnik je izrađen od materijala SUS304. Dostupni su dvoslojni spremnici u obliku slova U ili W koji se mogu prilagoditi.
Visokotlačna mlaznica za puhanje zraka Preokrenuta mlaznica za puhanje, POM materijal, dvostruka struktura za puhanje, postavljena u pokretni spremnik za vodu, spremnik za vodu za hlađenje, kapstan, druge vrste mlaznica za puhanje mogu se prilagoditi.
Kapstan type Remen s jednim kotačem s 3 utora, rascjepni kotač Lagani dvostruki kotačić od nehrđajućeg čelika otporan na habanje Anodna aluminijska osovina s dva kotača
Kapstan wheel diameter Ø375 dvostruki kotač od legure titana visoke čvrstoće Ø500 s dvostrukim kotačem
Kapstan power 3.7 servo motor 3,7 servo maotor+mjenjač
Stalak za zatezanje akumulacije žice Nagnuti stalak za zatezanje žice, ukupna duljina od 12 metara, staza od čeličnih ploča, lagani automobil za vožnju, 10 utora ＋ 9 utora za kotač za akumulaciju žice, ukupni kapacitet za pohranu žice je 200 metara, napetost servo motora. Ostale vrste su prilagodljive.
Promjer kotača za nakupljanje žice Ø100 Ø150, promjer kotača može se prilagoditi Ø180, promjer kotača može se prilagoditi Ø250, promjer kotača može se prilagoditi
Brojač brojila Brojač s kotačićem za vođenje s opsegom kotačića od 400 mm. Koristi enkoder za otkrivanje i omogućava fino podešavanje koeficijenta korekcije mjerača. Dostupne su i druge vrste uređaja za brojanje metara. Brojač mjerača tlačnog valjka, s opsegom kotača od 500 mm.
Preuzimanje type Namatač s dvostrukom osovinom, tip s automatskom izmjenom namotaja ili drugi strojevi za namotavanje žice bez osovine mogu se prilagoditi. Dvostruka glava bez osovine, električno podizanje, pneumatsko zatezanje
Preuzimanje reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Preuzimanje power 2.2KW 3,7KW 5,5KW
Preuzimanje wire arrangement 0,4 KW servo motor  za postavljanje žice

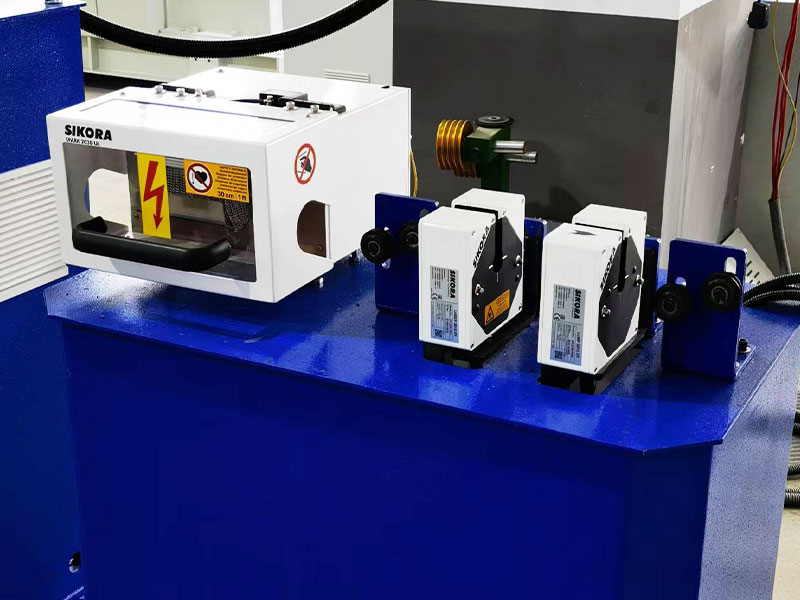

Laserski mjerač promjera Jednoosni mjerač promjera Made-in-Chian, točnost mjerenja je 0,0001, druge marke, kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA, itd. mogu se prilagoditi.
Ispitivač visoke frekvencije iskre Proizvedeno u Kini, visokofrekventni ispitivač iskri tipa kuglica, napon je 0-15KV, druge marke, kao što su CLINTON/SIKORA/PROTON mogu se prilagoditi.
Kutija za upravljanje strujom Ekološki prihvatljiv VICTOR električni ormarić premazan vatrootpornom bojom, WEINVIEW 10" HMI, SIEMENS PLC, prekidači SCHEIDER, RKC regulator temperature. Marke motora i pretvarača frekvencije mogu se prilagoditi.
Ukupna snaga 38KW 50KW 65KW 70KW 73KW 88KW 100KW 125KW

IZBORNI PRILAGOĐENI STAVKI

Kapstan wire drop device Ekstruziona izolacija žice jezgre bez uređaja za ispuštanje žice može se prilagoditi za dodavanje jednog.
Ispitivanje tlakom Senzori tlaka ili sigurnosni ventili otporni na eksploziju mogu se prilagoditi na prirubnici glave.
Printer Tintni pisači ili druge vrste mogu se prilagoditi.
Vakuum ekstraktor Vakuumska ekstrakcija na ulaznoj liniji kolektora može se prilagoditi.
Sušilo za kosu Visokoučinkovito sušilo za kosu može se prilagoditi kada je stroj u ekstruziji velikom brzinom.
Detektor grudica Prilagodljiva opcija za dodavanje značajki otkrivanja kvržica mjernom instrumentu na mjeraču promjera kineskih marki ili prilagođavanje drugih marki kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Mjerač statičkog kapaciteta vode Mjerači statičkog kapaciteta vode, kao što su BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, mogu se prilagoditi.
Mjerilo ekscentričnosti Mjerilo ekscentričnostis, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Hladnjak Hladnjak ili spremnik s izoliranim slojem mogu se prilagoditi.
Viseća elektronička ploča Podržani su LED dvostrani elektronički zasloni ili druge vrste.
Inteligentni sustav upravljanja formulama Inteligentni sustavi upravljanja formulacijama mogu se prilagoditi, a podaci kao što su napetost namotanja, napetost linije za skladištenje, temperatura predgrijavanja, kontrola temperature domaćina, promjer ekstruzije, udaljenost reda namotavanja i vrijednosti tlaka zraka bit će uneseni u PLC. Koristi komunikacijski način Profinet sabirnice, podršku za prikupljanje i uvoz podataka MES-a, proces proizvodnje s jednim ključem, pokretanje s jednim ključem i omogućuje digitalne inteligentne proizvode.
Periferna pomoćna oprema Ostali periferni dodaci ili posebne prilagodbe za cijeli stroj mogu se prilagoditi.
Električno ožičenje Stalak za nadzemni kabel od 2,5 metara, zračne cijevi, signalne žice i kabel za napajanje raspoređeni s izolacijama, ulaz žice s vrha električne upravljačke kutije, prilagodljive alternativne metode.
Standard sigurnosnih propisa Proizvedeno u skladu s kineskim CCC sigurnosnim standardima i prilagodljivo u skladu sa sigurnosnim standardima CE/CSA/UL.
Standardi napajanja 3-fazno napajanje 380V/50Hz, s prilagodljivim naponom i frekvencijom za različite zemlje i regije.




ZNAČAJKE PROIZVODA

● Visok proizvodni prinos: Dizajn optimiziran za vijke, otporan na habanje, neprianjajući, kromiran bez ispuštanja, skrivanje bez ljepila, brza promjena boje, velika brzina linije, visok proizvodni prinos.

● Širok raspon primjena: ovisno o vrsti materijala, može biti opremljen odgovarajućim pužnim ekstruderom, koji može osigurati jednonavojni tip gradijenta, BM dvonavojni tip odvajanja i druge vrste vijaka.

● Dizajn otporan na curenje: Jedinstvene strukture za brtvljenje i pozicioniranje osiguravaju da prirubnica ne propušta materijal, a visina ekstruzijske glave ostaje stabilna čak i za dugotrajnu upotrebu.

● Visoka kvaliteta: Koncentričnost naših proizvoda s izoliranom žicom kreće se od 93% do 97%, a vanjski promjer ima toleranciju od ±0,005.

● Precizna kontrola temperature: unutar ±1 ℃.

● Inteligentna kontrola: Pružamo prilagodljive inteligentne sustave upravljanja koji omogućuju pristup SOP formulama jednim klikom, pripremu i pokretanje stroja jednim klikom te inteligentan rad.

● Jednostavno održavanje: Kupci izvan Kine mogu prilagoditi korištenje Profinet sustava upravljanja sabirnicom, koji osigurava brz prijenos signala s niskom razinom smetnji. Sve dok postoji komunikacijska mreža u bilo kojoj zemlji ili regiji, daljinsko otkrivanje kvarova, rješavanje problema i usluge održavanja mogu se brzo implementirati.
