Stroj za ekstruziju plašta žice i kabela

Linija za ekstruziju plašta LSZH/XLPE/TPE/TPU

Linija za ekstruziju plašta LSZH/XLPE/TPE/TPU je nestandardizirana oprema s prilagodbom. Glavni model stroja općenito je 70-150 mm. Najviše se koristi u proizvodnji i izradi ekološki prihvatljivih i netoksičnih kabela. Gore spomenuti materijali za ekstruziju imaju visoku viskoznost, slabu fluidnost i veliku otpornost. Zbog toga je pritisak unutar cijevi vijka i glave stroja jak tijekom ekstruzijske proizvodnje. Jak pritisak dovodi do visokih temperatura. Visoke temperature uzrokovat će raspadanje i starenje materijala. Ostareli materijali bit će u obliku malih čvrstih čestica, koje su prekrivene površinom žice zajedno s normalnim materijalima. Lako je formirati točke kvara iskre, uzrokujući nedostatke proizvoda. Poželjan ekstruder za izolaciju halogene jezgre s niskim dimom i nula ima sljedeće karakteristike: veliku pogonsku snagu glavnog motora, dovoljno hlađenje vijka i cijevi za dovod materijala, dobru kontrolu temperature, dobru fluidnost kanala za protok matrice bez tragova zatvaranja kalupa, stabilnu toleranciju promjera žice i glatku površinu bez čestica, glatki kotač za vođenje bez oštećenja žice, stabilnu zategnutost i napetost namotaja, mijenjanje namotaja i isplata bez zaustavljanja stroja, štedi utrošak rada strukturu i prekrasnu žičanu rešetku namotaja. Različiti korisnici će imati različite potrebe prilikom naručivanja ove opreme. Naša tvrtka može podržati personaliziranu prilagodbu prema potrebama korisnika. Što se tiče hardvera, možemo ponuditi različite modele i marke osnovnih dodataka među kojima korisnici mogu izabrati. Što se tiče softvera za električnu kontrolu, također možemo pružiti ekonomične i praktične ili najnaprednije metode električne kontrole. Zbog različitih ukupnih konfiguracija, cijena ovog stroja također jako varira. Stoga je glavni čimbenik koji određuje cijenu ovog stroja pozicioniranje na razini konfiguracije proizvoda korisnika. Osim toga, budući da je ovaj proizvod nestandardizirana prilagođena oprema s malom količinom proizvodnje, potrebno je dulje razdoblje za projektiranje, proizvodnju, instalaciju i otklanjanje pogrešaka. Korisnici moraju rezervirati dovoljno ciklusa nabave kako bi postigli željenu isporuku proizvoda.

Upit +
PREV：Linija za ekstrudiranje silikonskog omotača
SLJEDEĆI：Linija za ekstruziju PVC/PE/PP/PU plašta
Product Details

KOMPONENTE

● Isplatni stalak
● Zatezni stalak
● Stalak za ravnanje

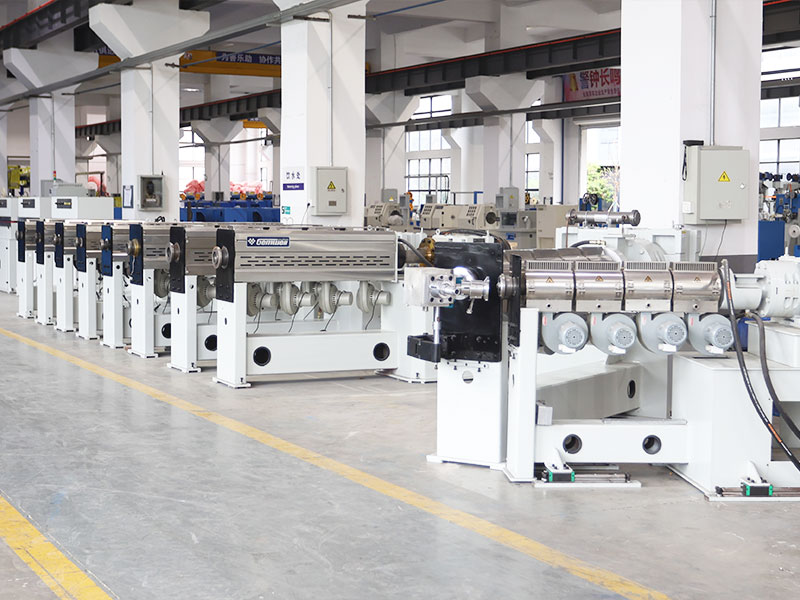

● Glavni ekstruder
● Glava ekstrudera
● Stroj za sušenje materijala
● Pomični kanal
● Printer
● Spremnik vode za hlađenje
● Mlaznica za puhanje zraka
● Kapstan
● Stalak za akumulaciju žice
● Brojač brojila
● Laserski mjerač promjera
● Ispitivač industrijske frekvencije
● Preuzimanje
● Kutija za upravljanje električnom energijom


TEHNIČKE SPECIFIKACIJE

Tehnička specifikacija 70 Vrsta 80 Vrsta 90 Vrsta 100 Vrsta 120 Vrsta 150 Vrsta
Prikladne vrste žica Prikladno za razne vrste žica, kao što su fotonaponski kabeli, automobilski kabeli, kabeli za vučni lanac, kabeli za zračenje, umreženi kabeli, podatkovni kabeli, računalni kabeli, visokofrekventni kabeli, upravljački kabeli, kabel za napajanje i kabeli za napajanje koji se ekstrudiraju.
Core Range Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
Završeni vanjski promjer Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
Raspon brzine žice 30-200m/min 20-150m/min 10-80m/min

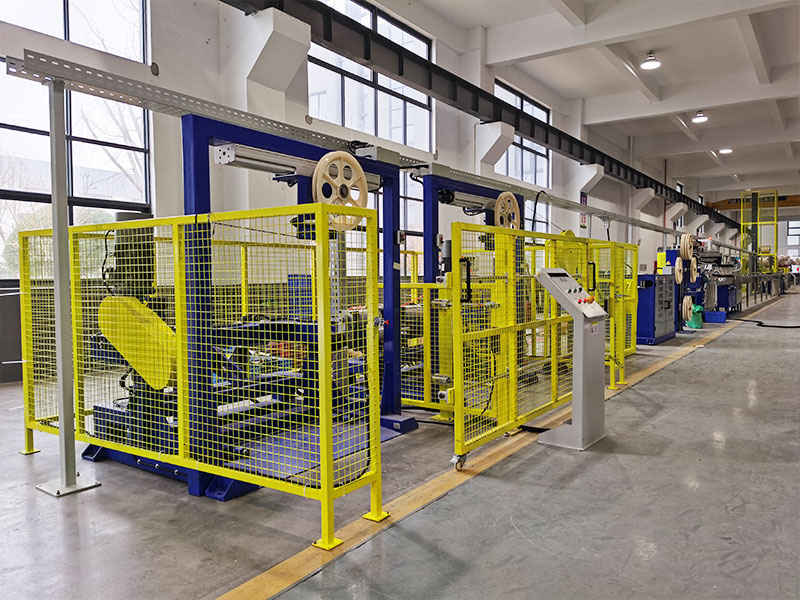

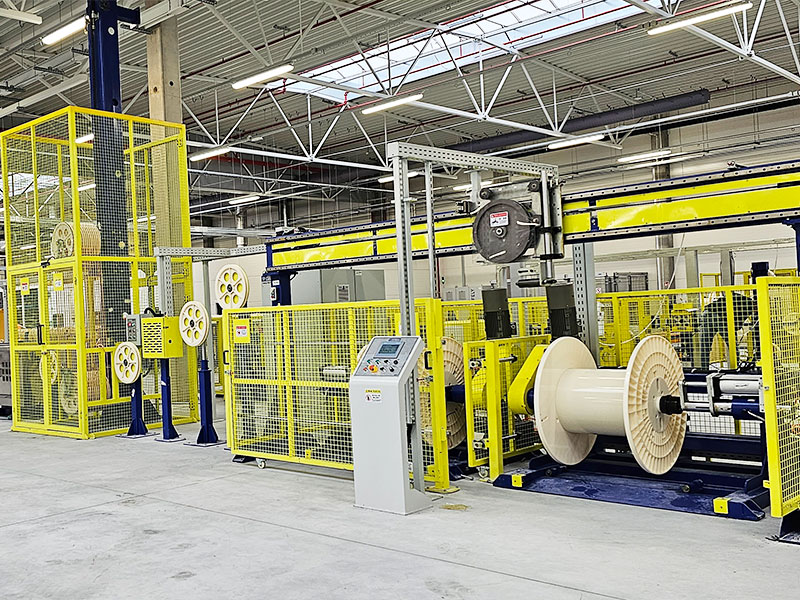

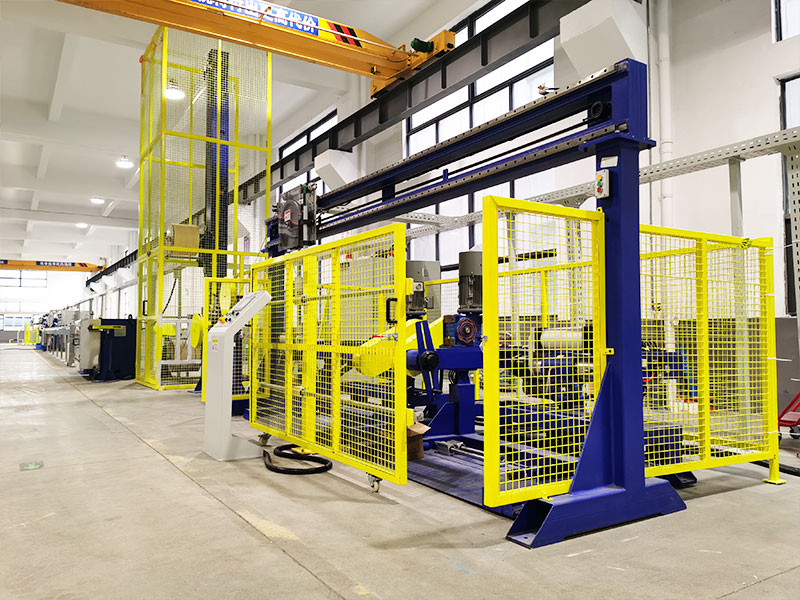

Struktura stroja Uzmite glavu ekstrudera kao središnju os, svi dijelovi od isplate do namotaja linearno su raspoređeni. Standardna ekstruziona linija ima središnju visinu od 1 metar i ukupnu duljinu od 30-40 metara

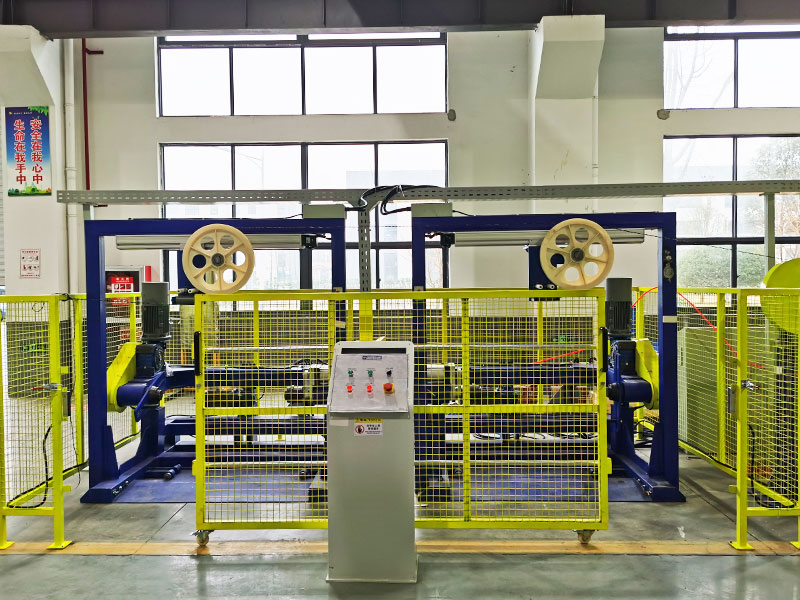

Wire Pay-off Vrsta Otplatno postolje bez osovine, električno podizanje. Vrsta snage isplate može se prilagoditi da bude aktivna ili pasivna, a vrsta postolja za isplatu također se može prilagoditi, kao što je vrsta osovine/vrsta portalnog postolja.
Specifikacija isplatnog koluta Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Isplatna snaga Motor 3,7KW Motor 5.5KW mjenjač
Isplata Naponski tip Okvir za zatezanje okomitih kliznih tračnica, prilagodljiv u drugim stilovima Zatezni okvir poluge osovine, prilagodljiv u drugim stilovima
Okvir za ravnanje Stalak za ravnanje vodiča s pet kotača, vanjski promjer kotača za ravnanje vodiča je Ø100, opremljen kutijom za alat.
Izlaz ljepila iz ekstrudera 130 kg/h 150 kg/h 220 kg/h 270 kg/h 380 kg/h 560 kg/h
Snaga ekstrudera 45KW 55KW 75KW 95KW 132KW 185KW
Parametar vijka L/D:26:1，omjer kompresije LSZH/XLPE: 1,2 (ovisno o dobavljaču sirovina), vijak s jednim navojem; omjer kompresije TPE/TPU: 3,0, dvonavojni vijak.
Vrsta grijanja Tijelo ekstrudera izrađeno je od grijaće zavojnice od lijevanog aluminija, vrat ekstrudera izrađen je od grijaće zavojnice od bakrene opne, a glava ekstrudera od grijaće ploče od lijevanog aluminija. Stezaljka/matrica glave ekstrudera izrađena je od kvarcne grijaće ploče.

Kontrola temperature tijelo ekstrudera 4 stezaljka ekstrudera 1 vrat ekstrudera 1 glava ekstrudera 1 matrica 1. tijelo ekstrudera 5 stezaljka ekstrudera 1 vrat ekstrudera 1 glava ekstrudera 1 matrica 1. tijelo ekstrudera 6 stezaljka ekstrudera 1 vrat ekstrudera 1 glava ekstrudera 1 matrica 1.
Snaga grijanja 18KW 22KW 27KW 32KW 40KW 60KW
Hlađenje bačve Četverostupanjski centrifugalni ventilator, metoda vodenog hlađenja može se prilagoditi. Petostupanjski centrifugalni ventilator, metoda vodenog hlađenja može se prilagoditi. Dvostruki centrifugalni ventilator, metoda vodenog hlađenja može se prilagoditi.
Stroj za sušenje materijala 50 KG 100 KG 150 KG
Saćasta ploča Stroj je izrađen od nehrđajućeg čelika 316 bez galvanizacije. Ima interno vođenu strukturu protoka, s otvorima za protok međusobno povezanim skošenjima bez mrtvih kutova. Saćasta ploča i prirubnica zapečaćene su konusnim brtvilom kako bi se spriječilo curenje.
Vrsta glave Podesiva glava stroja, Hopperova specifikacija je prilagođena prema promjeru žice. Može se dizajnirati s jednoslojnim/dvoslojnim strukturama. Također se može prilagoditi tipu glave ekstrudera s automatskim centriranjem.
Glavna marka Glava stroja proizvedena je u Kini i može se prilagoditi drugim markama kao što su EUROTEK, UNITEK, EUROCAB i MICRODIA
Stezaljka za glavu Postoje dvije polovice stezaljke za glavu stroja, s dva seta vijaka stezaljke šipke koja se pokreću gore-dolje i sinkroniziraju. Može se uključiti jednosmjerni ključ, a mogu se prilagoditi i druge vrste stezaljki za glavu stroja.
Razina glave Usvajanjem dvostruke igle za prirubnicu glave, visina glave ostaje nepromijenjena dugo vremena.

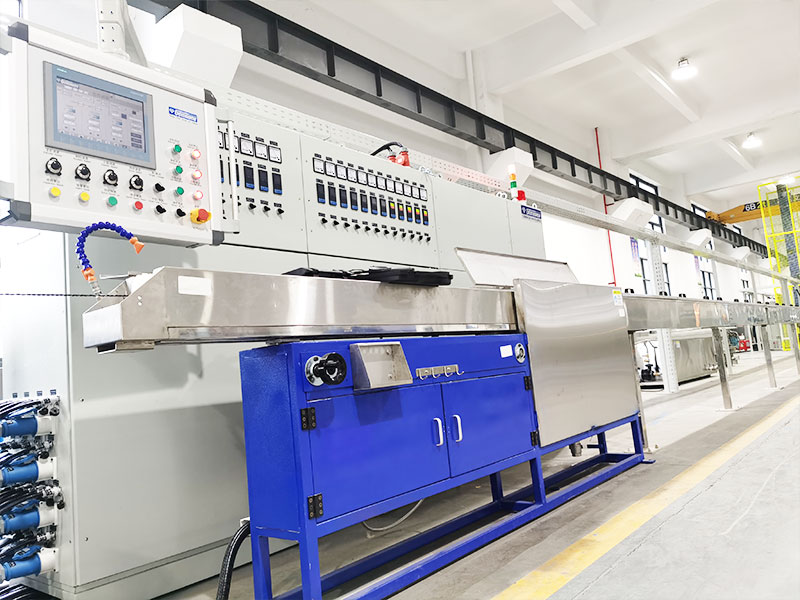

Pomični kanal Spremnik s običnim protokom, spremnik s temperaturom bez cirkulacije vode, izrađen od materijala SUS304, standardna duljina malog spremnika je 1250 mm, vrsta konstantne temperature može se prilagoditi.
Printer Tintni pisač s električnim miješanjem, druge vrste ispisa ili dodani uređaj za ubrizgavanje razrjeđivača mogu se prilagoditi.

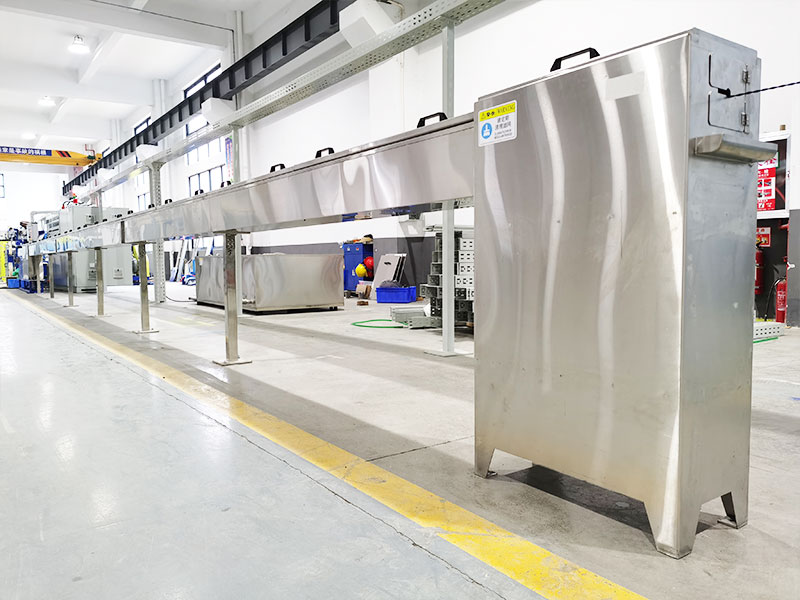

Rezervoar za hlađenje vode 10-metarski jednoslojni spremnik u obliku slova U, cikličko vodeno hlađenje, integrirani materijal SUS304, dvoslojni spremnik u obliku slova U ili duljina spremnika može se prilagoditi.
Visokotlačna mlaznica za puhanje Standard je mlaznica za otvoreni zrak, s materijalom POM i strukturom za puhanje zraka s dvostrukim dijelom, postavljena u pomični spremnik, spremnik za hlađenje, nosač. Ostale vrste zračnih mlaznica mogu se prilagoditi.

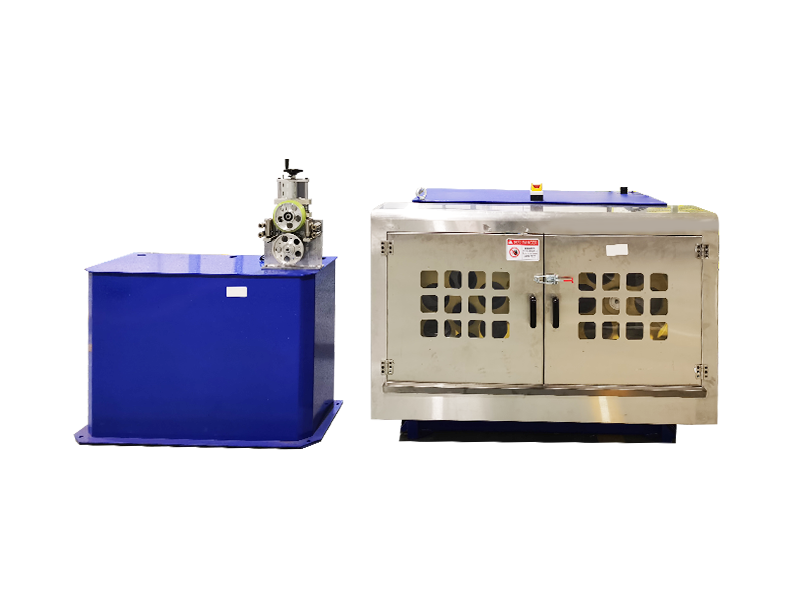

Kapstan Type Anodni aluminijski kotač s dvostrukim kotačem Gusjenica
Kapstan Wheel Diameter Ø500 tip s dva kotača Ø600 tip s dva kotača Ø800 tip s dva kotača Četiri cilindra, 800KG Pet cilindara, 1200KG
Kapstan Power 3.7KW servo motor mjenjač Motor 5.5KW mjenjač

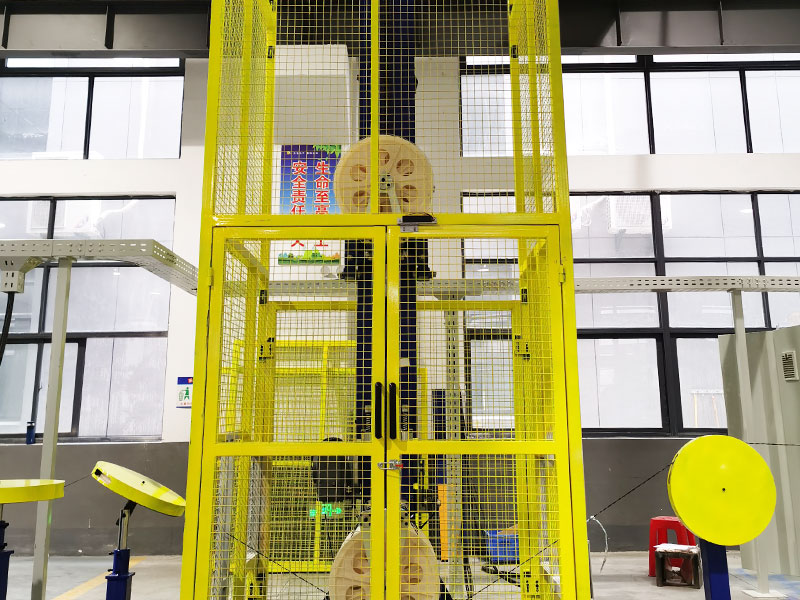

Akumulacija žice Vodoravni stalak za nakupljanje žice, ukupna duljina od 12 metara, 10 utora, 9 utora na kotaču za odlaganje žice, ukupna dužina odlaganja žice od 180 metara, napetost spojke magnetskog praha, okomite ili druge vrste su prilagodljive.
Stalak za zatezanje Ne
Akumulacija žice Wheel Diameter Ø300, specifikacija promjera kotača može se prilagoditi Ø400, specifikacija promjera kotača može se prilagoditi Ne
Brojilo metara Brojač mjerača tipa tlačnog kotača, opseg kotača mjerača od 500 mm, detekcija enkodera, podesivi koeficijent korekcije mjerača, druge vrste brojača mjerača mogu se prilagoditi. Gusjenica with metre counting function, other models can be customized.

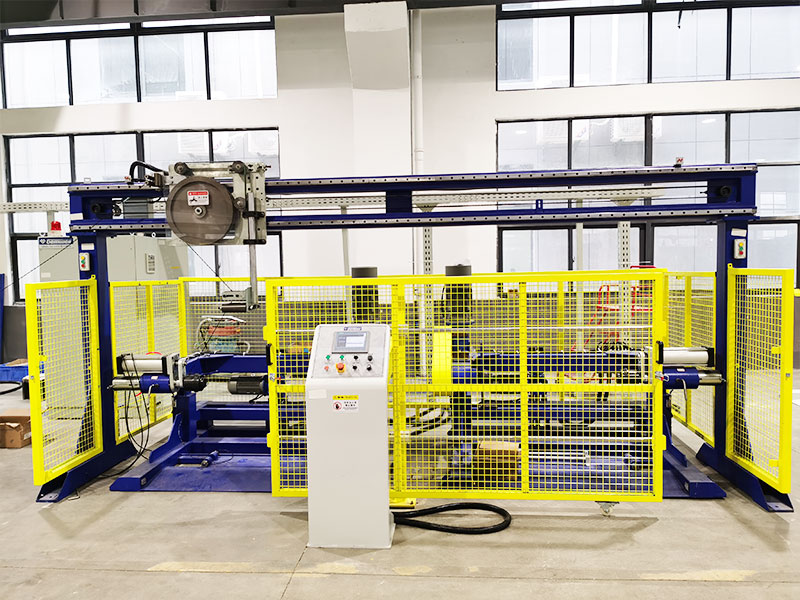

Preuzimanje Type Navlake bez osovine s dvije glave, električno podizanje, raspored žice za navojne šipke, druge vrste su prilagodljive. Krajnje aksijalno primanje temelja, način preuzimanja zakretnog momenta, druge vrste mogu se prilagoditi.
Preuzimanje Reel Specifications Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Preuzimanje Power Motor mjenjač 3.7KW Motor 5.5KW mjenjač

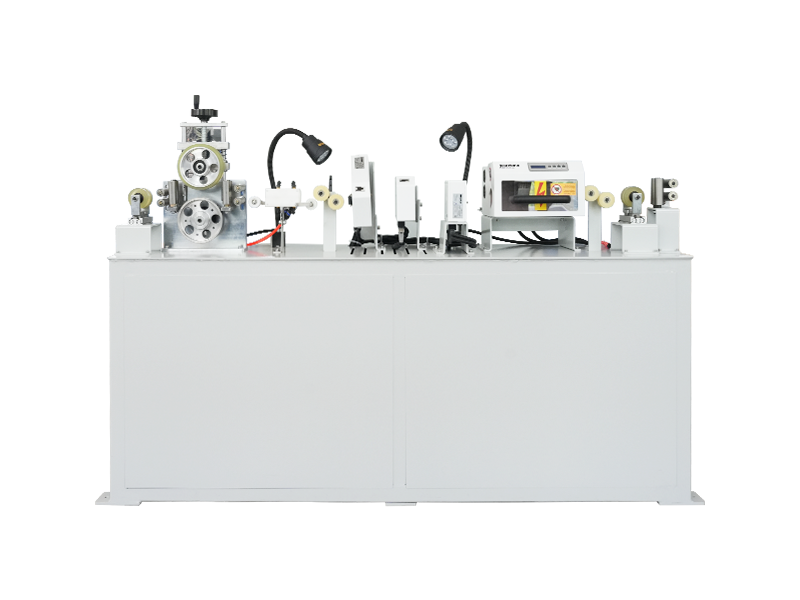

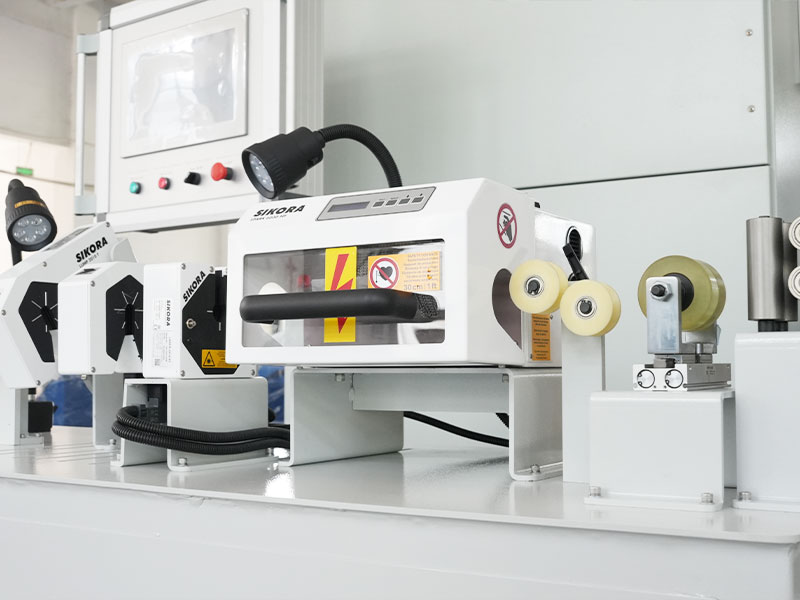

Laserski mjerač promjera Jednoosni mjerač promjera Made-in-Chian, točnost mjerenja od 0,001, druge marke kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA mogu se prilagoditi.
Industrijska frekvencija Spark Tester Proizvedeno u Kini visokonaponski ispitivač iskri tipa kuglica, raspon napona 0-15KV, prilagodljive druge marke kao što su CLINTON/SIKORA/PROTON

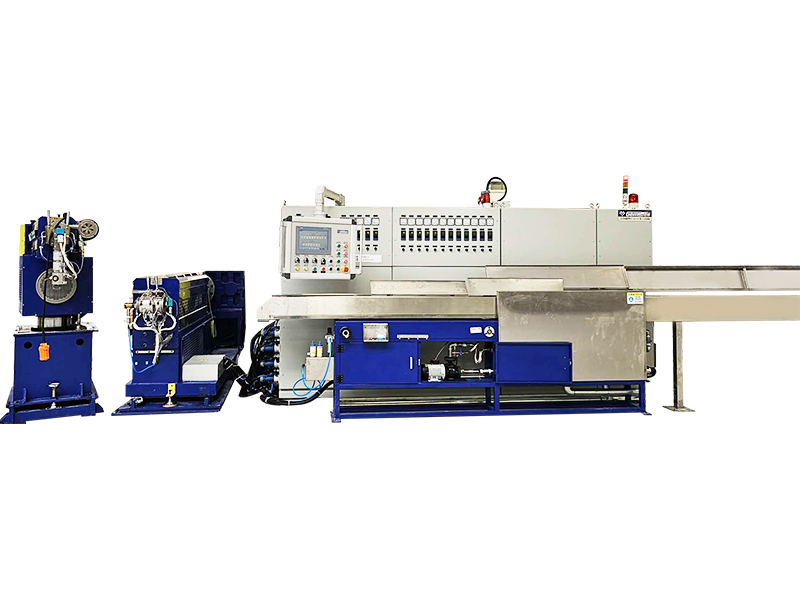

Kontrolna električna kutija Ekološki prihvatljiv VICTOR električni ormarić premazan vatrootpornom bojom, WEINVIEW 10" HMI, SIEMENS PLC, prekidači SCHEIDER, RKC regulator temperature. Marke motora i pretvarača frekvencije mogu se prilagoditi.
Bruto snaga 75KW 90KW 110KW 135KW 185KW 255KW


OPCIONALNI STAVKI ZA PRILAGOĐAVANJE

Prednji nosač Ø500 prednji nosač s dvostrukim kotačima može se prilagoditi Ø600 prednji nosač s dvostrukim kotačima može se prilagoditi Gusjenica od Ø800KG može se prilagoditi
Stroj za brizganje Stroj za brizganje je prilagodljiv, horizontalni stroj za brizganje poželjan je za ekstruziju plašta.
Ekstruder unutarnjeg/vanjskog sloja Ekstruder unutarnjeg/vanjskog sloja može se prilagoditi, s preferiranim rasporedom u obliku slova V.
Detekcija tlaka Pritisak senzor ili sigurnosni ventil otporan na eksploziju može se dodati na prirubnu ploču glave stroja.
Vakuum ekstraktor Na ulazu u glavu stroja mogu se dodati vakuumski uređaji.
Spiralni glavni mikser u boji Spiralni glavni mikser u boji je prilagodljiv.
Pogonski stroj Prilagodljiva opcija za dodavanje električnog stroja za prašak s miješalicom ili elektrostatskog ekološki prihvatljivog stroja za prašak.
Stroj za rezanje žice Stroj za rezanje žice je prilagodljiv.
Ploča za namotavanje Prilagodljive opcije za dodavanje jednostavne ili brze ploče za namotavanje.
8-vrsta stroja za namotavanje 8 vrsta strojeva za namotavanje je prilagodljivo.
Automatski stroj za namotavanje/stroj za omatanje Automatski stroj za namotavanje/stroj za omatanje može se prilagoditi.
Sušilo za kosu sa zračnom pumpom Sušilo sa zračnom pumpom je prilagodljivo.
Detektor grudica Prilagodljiva opcija za dodavanje značajki otkrivanja kvržica mjernom instrumentu na mjeraču promjera kineskih marki ili prilagođavanje drugih marki kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Injet pisač IMAJE/KGK/LEIBINGER je prilagodljiv.
Mjerenje ekscentričnosti BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA je prilagodljiv.
Hladnjak vode Hladnjak vode je prilagodljiv, a spremnik ima međuslojnu izolacijsku strukturu.
Pločasti izmjenjivač topline Pločasti izmjenjivači topline mogu se prilagoditi.
Viseći elektronički zaslon Prilagodljiva opcija za dodavanje dvostranog LED elektroničkog zaslona ili drugih vrsta.
Inteligentni sustav upravljanja receptima Prilagodljiva opcija za dodavanje inteligentnog sustava upravljanja formulom, pohranjivanje podataka kao što su napetost žice, temperatura predgrijanja, vanjski promjer ekstruzije, razmak žice i tlak zraka u PLC-u. S komunikacijskim načinom sabirnice, podržava prikupljanje i uvoz MES podataka, pristup proizvodnom procesu jednim klikom, pokretanje jednim klikom i postiže digitalnu inteligentnu proizvodnju.
Periferna pomoćna oprema Podrška za prilagodbu dodatne periferne pomoćne opreme ili posebne prilagođene ekstruzijske linije.
Električno ožičenje Stalak za nadzemni kabel od 2,5 metara, zračne cijevi, signalne žice i kabel za napajanje raspoređeni s izolacijama, ulaz žice s vrha električne upravljačke kutije, prilagodljive alternativne metode.
Sigurnosni propisi i standardi Proizvedeno prema kineskim CCC sigurnosnim standardima, prilagodljivo prema CE/CSA/UL sigurnosnim standardima.
Standardi napajanja 3-fazni 380V/50Hz, prilagodljiv za različite napone i frekvencije u raznim zemljama i regijama.




ZNAČAJKE PROIZVODA

● Visok proizvodni prinos: Dizajn optimiziran za vijke, otporan na habanje, neprianjajući, kromiran bez ispuštanja, skrivanje bez ljepila, brza promjena boje, velika brzina linije, visok proizvodni prinos.

● Širok raspon primjena: ovisno o vrsti materijala, može biti opremljen odgovarajućim pužnim ekstruderom, koji može osigurati jednonavojni tip gradijenta, BM dvonavojni tip odvajanja i druge vrste vijaka.

● Dizajn otporan na curenje: Jedinstvene strukture za brtvljenje i pozicioniranje osiguravaju da prirubnica ne propušta materijal, a visina ekstruzijske glave ostaje stabilna čak i za dugotrajnu upotrebu.

● Precizna kontrola temperature: ±1℃.

● Inteligentno: Inteligentni sustav upravljanja formulom može se prilagoditi. Ima pristup SOP formuli jednim klikom, pripremu za pokretanje jednim klikom, pokretanje jednim klikom i pametnu kontrolu.

● Jednostavno održavanje: Kupci izvan Kine mogu prilagoditi korištenje Profinet sustava upravljanja sabirnicom, koji osigurava brz prijenos signala s niskom razinom smetnji. Sve dok postoji komunikacijska mreža u bilo kojoj zemlji ili regiji, daljinsko otkrivanje kvarova, rješavanje problema i usluge održavanja mogu se brzo implementirati.
