Linija za ekstrudiranje silikonskog omotača

Linija za ekstrudiranje silikonskog omotača je nestandardizirana oprema s prilagodbom. Glavni model stroja općenito je 50-120 mm. Pogodan je za visokotemperaturnu ekstruziju omotača umrežene silikonske žice. Temperatura ekstruzije SILIKONA je niska. Ekstrudirani materijal nema mehaničku čvrstoću. Nakon ozračivanja u posudi za sinteriranje na visokoj temperaturi, unutarnje molekule gumenog materijala su umrežene i očvrsnute. Umreženi omotač ima visoku elastičnost, otpornost na visoke temperature, otpornost na trenje i druga svojstva. Ekstruder s plaštem ima sljedeće karakteristike: kontinuirano i stabilno istiskivanje materijala pomoću puža, dovoljno hlađenje cijevi za dovod materijala bez zagrijavanja, glatko uvlačenje bez stagnacije, praktično i brzo podešavanje odstupanja glave stroja, posuda za sinteriranje koja štedi energiju i toplinski izolira, te automatsko podizanje i spuštanje posude za sinteriranje radi uštede rada, glatka površina plašta bez tragova zatvaranja kalupa i glatka površina bez čestica, glatka vodilica kotač bez oštećenja žica, stabilan promjer i tolerancija žice, stabilna napetost namotaja i namotaja, mijenjanje namotaja namotaja i namotaja bez zaustavljanja stroja, struktura namotaja koja štedi rad i lijepo rešetkasto namotavanje žice, itd. Različiti korisnici će imati različite potrebe prilikom naručivanja ovog stroja. Naša tvrtka može podržati personaliziranu prilagodbu prema potrebama korisnika. Što se tiče hardvera, možemo ponuditi različite modele i marke osnovnih dodataka među kojima korisnici mogu izabrati. Što se tiče softvera za električnu kontrolu, također možemo pružiti ekonomične i praktične ili najnaprednije metode električne kontrole. Zbog različitih ukupnih konfiguracija, cijena ovog stroja također jako varira. Stoga je glavni čimbenik koji određuje cijenu ovog stroja pozicioniranje na razini konfiguracije proizvoda korisnika. Osim toga, budući da je ovaj proizvod nestandardizirana prilagođena oprema s malom količinom proizvodnje, potrebno je dulje razdoblje za projektiranje, proizvodnju, instalaciju i ciklus otklanjanja pogrešaka. Korisnici moraju rezervirati dovoljno ciklusa nabave kako bi postigli savršenu isporuku proizvoda.

Upit +
PREV：Nema prethodnog proizvoda
SLJEDEĆI：Linija za ekstruziju plašta LSZH/XLPE/TPE/TPU
Product Details

KOMPONENTE

● Zatezni stalak
● Isplatni stalak
● Stalak za ravnanje

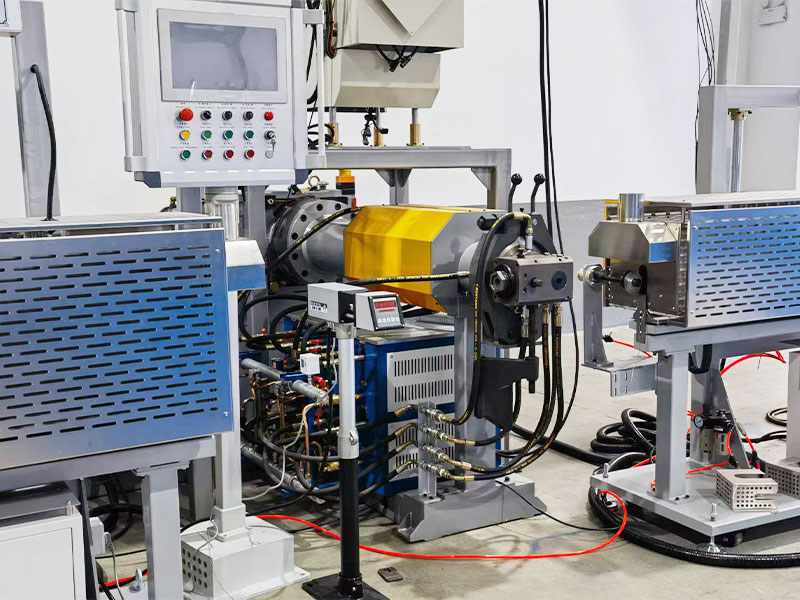

● Predgrijač

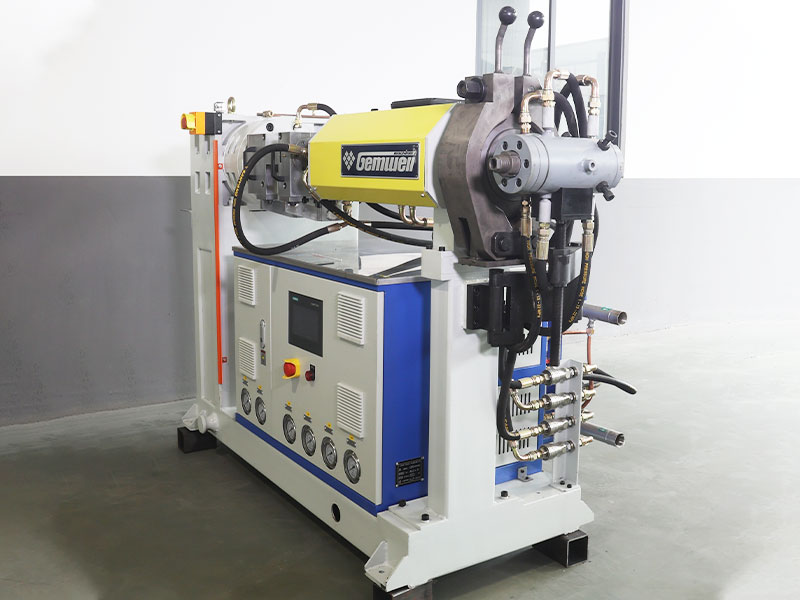

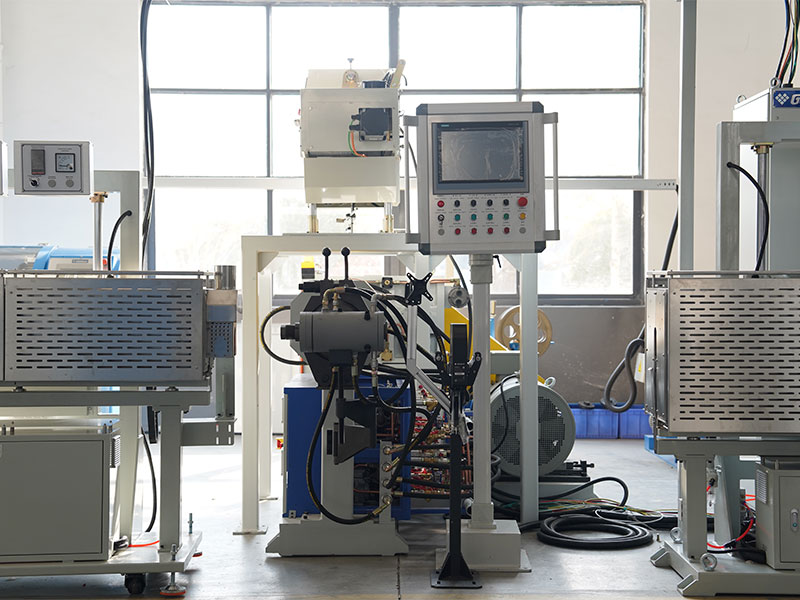

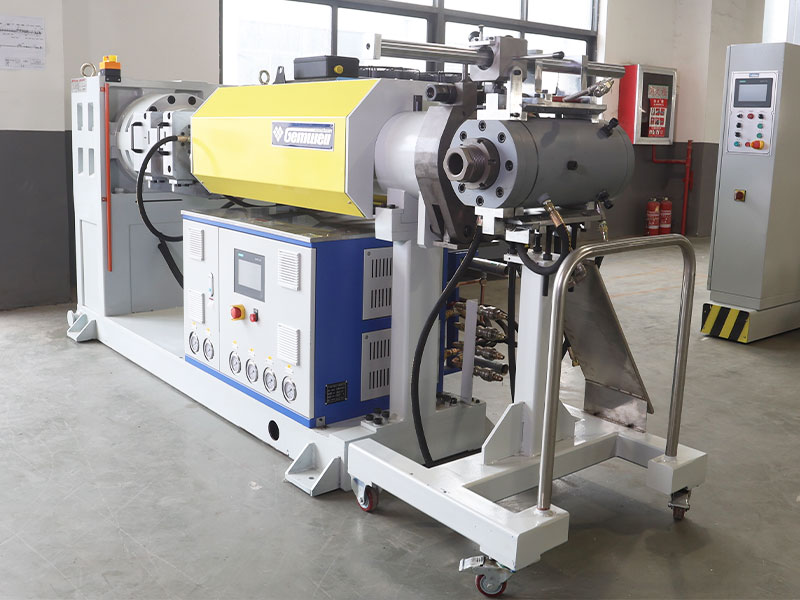

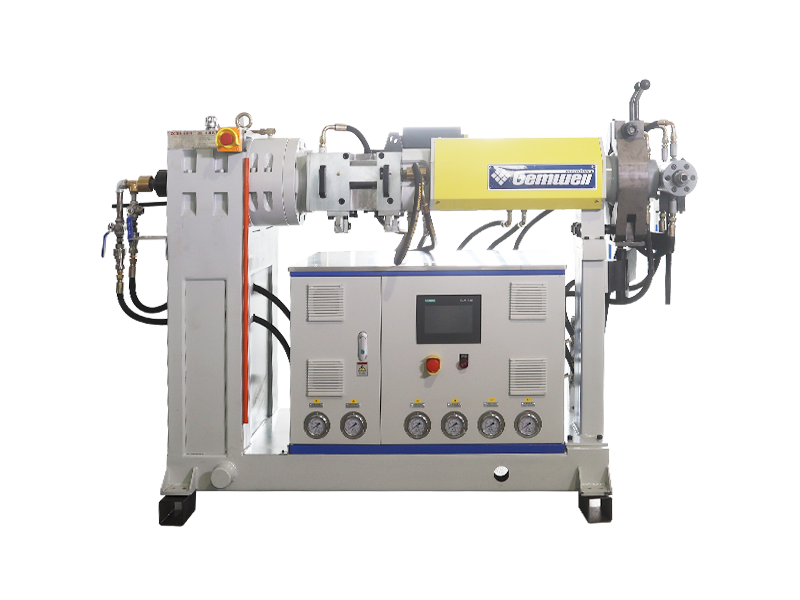

● Glavni ekstruder
● Glava ekstrudera
● Sustav hlađenja cirkulacijom vode

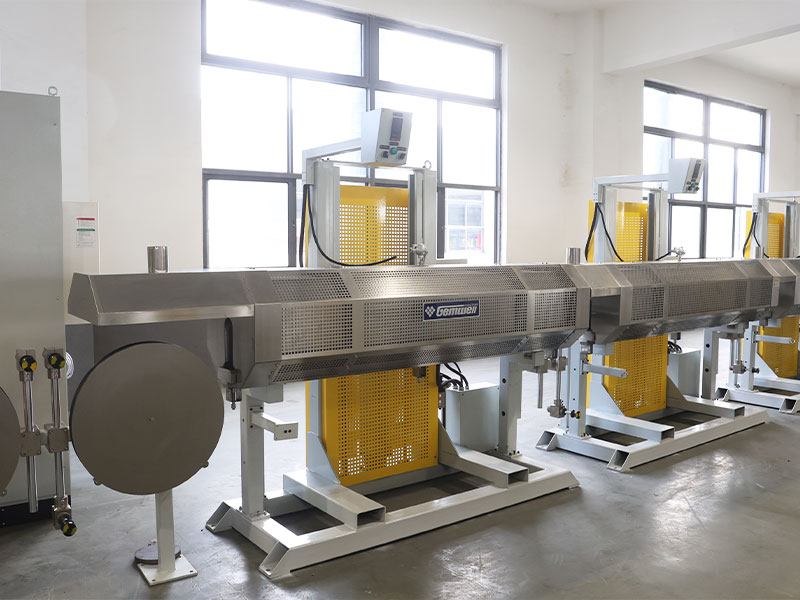

● Udarna peć
● Peć za sinteriranje
● Spremnik vode za hlađenje
● Printer
● Mlaznica za puhanje zraka
● Kapstan
● Stalak za akumulaciju žice
● Brojač brojila
● Laserski mjerač promjera
● Ispitivač industrijske frekvencije
● Preuzimanje
● Kutija za upravljanje električnom energijom

TEHNIČKE SPECIFIKACIJE

Glavni tehnički parametri 65 Vrsta 90 Vrsta 120 Vrsta
Prikladne vrste žica Prikladno za podatkovne kabele, računalne kabele, visokofrekventne kabele, električne kabele, strujne kabele i druge žice koje treba ekstrudirati.
Core Range Ø1,2-6mm Ø2,5-12mm Ø6-22mm
Završeni vanjski promjer Ø2,5-7mm Ø3,5-14mm Ø8-25mm
Raspon brzine žice 10-200m/min 10-200m/min 10-200m/min
Struktura stroja Uzmite glavu ekstrudera kao središnju os, svi dijelovi od isplate do namota su linearno raspoređeni. Standardna ekstruziona linija ima središnju visinu od 1 metar i ukupnu duljinu od 20-25 metara
Wire Pay-off Vrsta Otplatno postolje bez osovine, električno podizanje. Vrsta snage isplate može se prilagoditi da bude aktivna ili pasivna, a vrsta postolja za isplatu također se može prilagoditi, kao što je vrsta osovine/vrsta portalnog postolja.
Specifikacija isplatnog koluta Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Isplatna snaga Motor mjenjač 3.7KW Motor 5.5KW mjenjač
Otplata Tenzijskog tipa Okvir za zatezanje okomitih kliznih tračnica, prilagodljiv u drugim stilovima Zatezni okvir poluge osovine, prilagodljiv u drugim stilovima
Stalak za ravnanje Stalak za ravnanje vodiča s pet kotača, vanjski promjer kotača za ravnanje vodiča je Ø100, opremljen kutijom za alat.

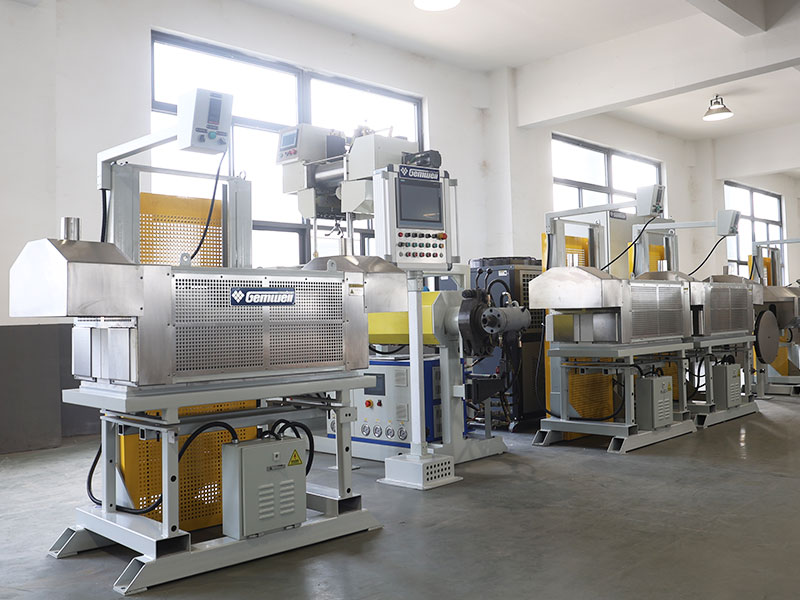

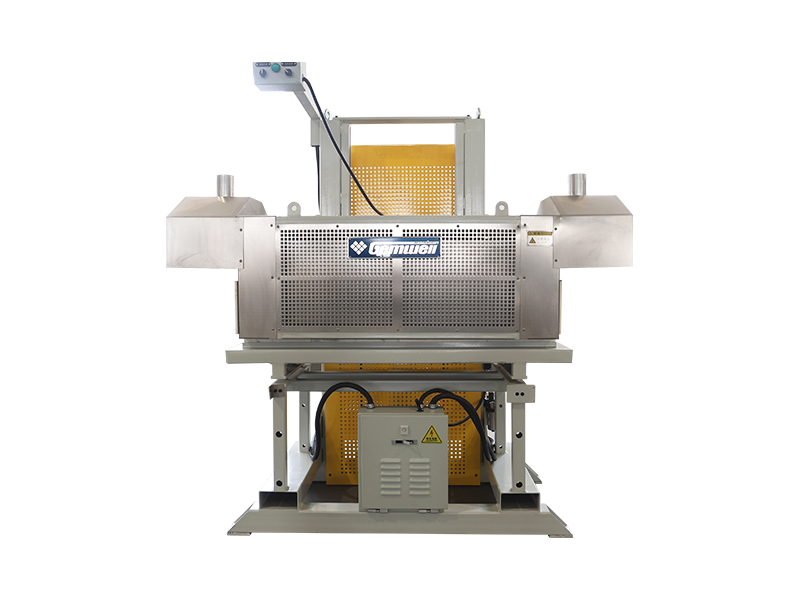

Predgrijač Električna pećnica za sušenje s vertikalnim podizanjem, grijaća cijev od nehrđajućeg čelika, snaga grijanja od 24KW, sposobna postići temperaturu od sobne temperature do najviše 800 stupnjeva u manje od 5 minuta, duljina 1 metar, opremljena temperaturnim modulom komunikacijskog tipa, SCR kontrolom, izolacijskim slojem od aluminijskog silikata i vanjskim izolacijskim pokrovom od nehrđajućeg čelika. Koristi se za sušenje i predgrijavanje površine jezgre žice ili vodiča, sprječavajući izbočenje površine tijekom sljedećih ciklusa grijanja, a može se prilagoditi infracrvenim grijaćim cijevima.
Izlaz materijala ekstrudera 70 kg/h 200 kg/h 300 kg/h
Snaga ekstrudera 22KW 37KW 55KW

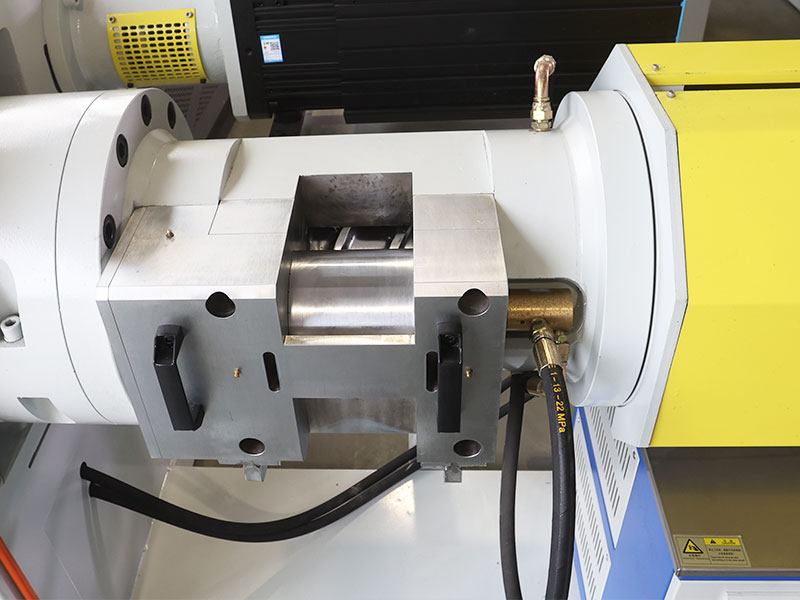

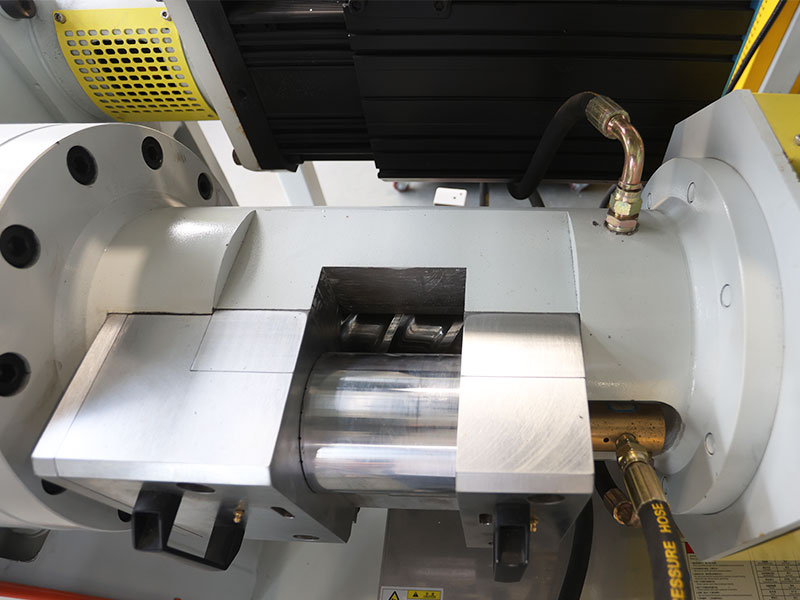

Parametar vijka L/D:14:1, omjer kompresije:1,6
Kontrola temperature Lijevka1＋tijelo ekstrudera2＋vrat ekstrudera1＋glava ekstrudera1＋vijak1

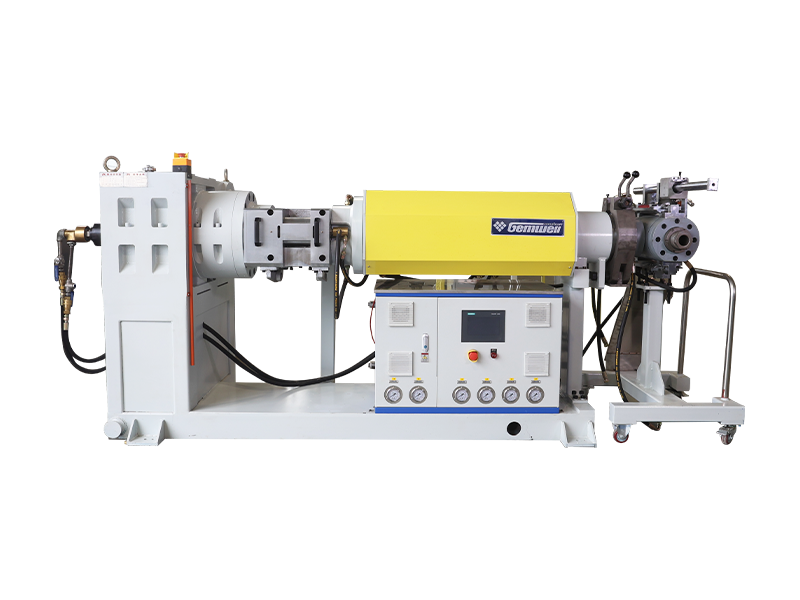

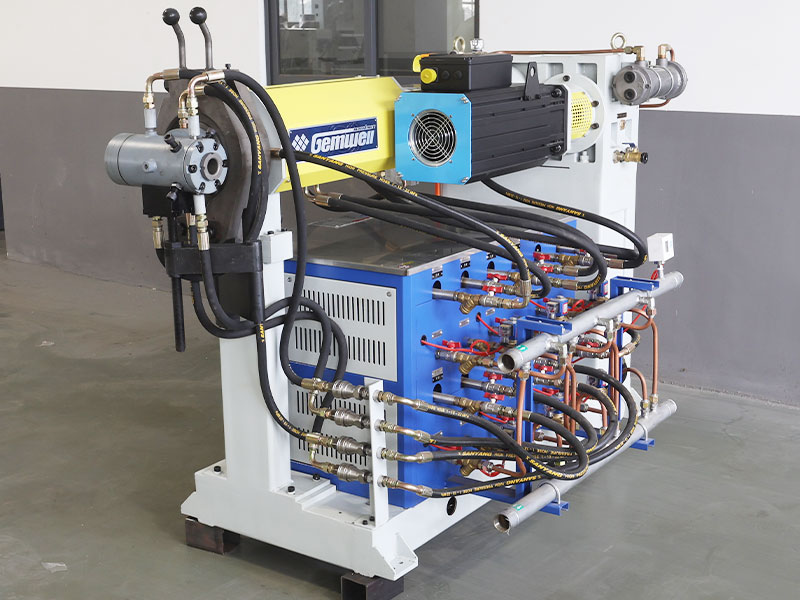

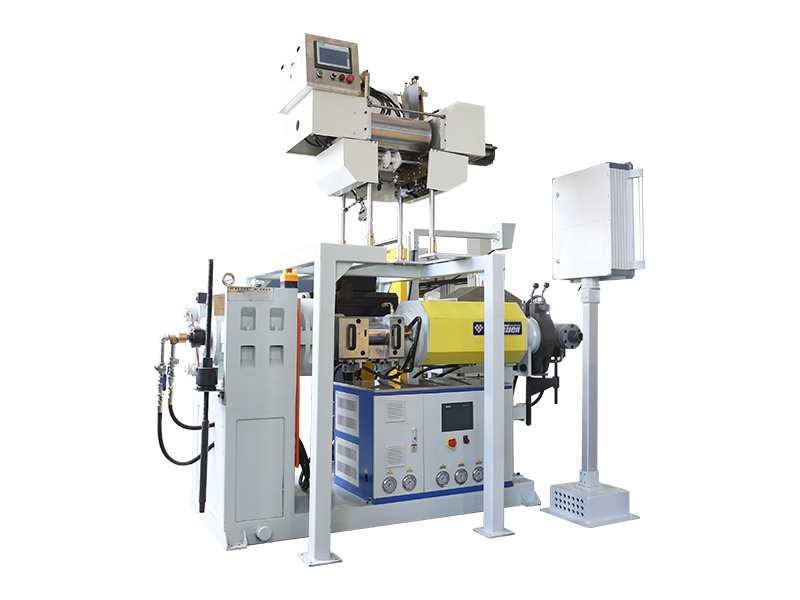

Hlađenje spremnika Vanjski spiralni vodeni omotač cijevi je hlađen vodom, a unutarnji vijak također je hlađen vodom. Spremnik se hladi cirkulirajućom vodom, a temperatura se neovisno kontrolira rashladnom jedinicom kako bi se temperatura održala konstantnom.

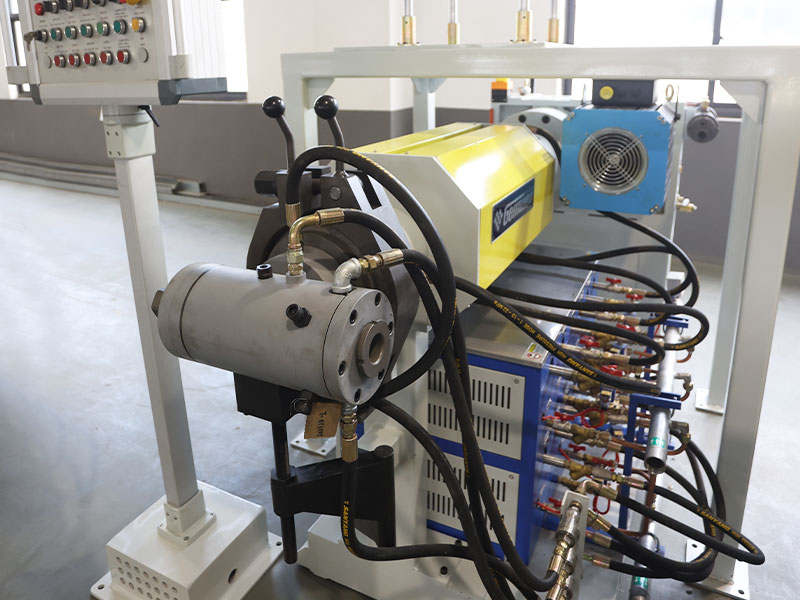

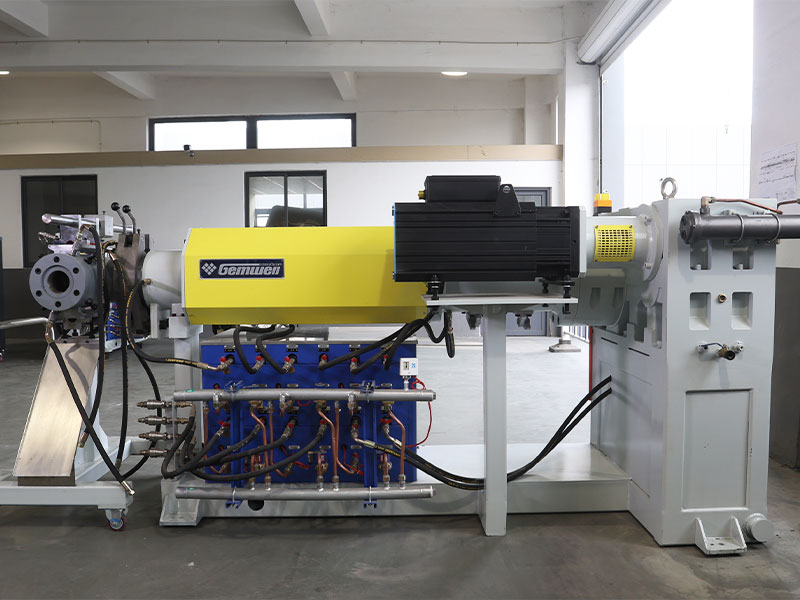

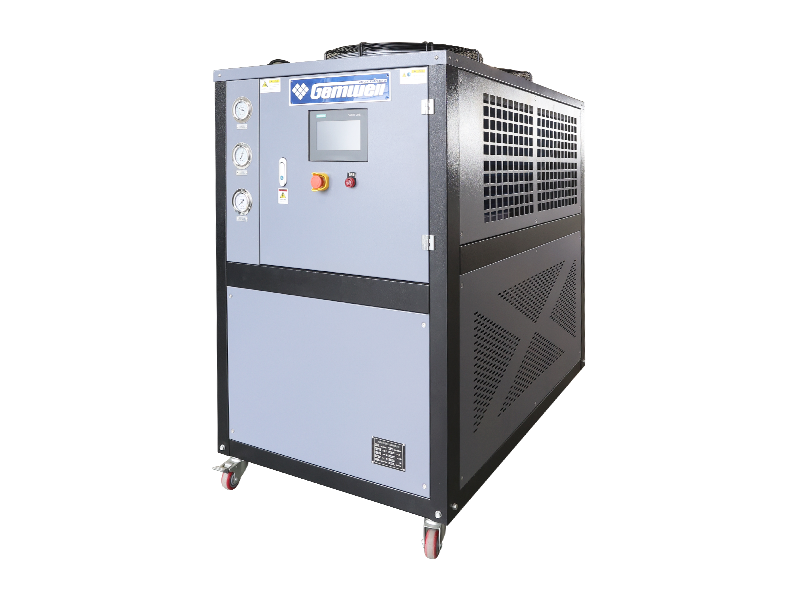

Sustav hlađenja cirkulacijom vode Svaka je sekcija opremljena neovisnim vodenim hlađenjem, pri čemu se voda pumpa vodenom pumpom. Kada se zadana temperatura premaši, dovodi se hladna voda, a topla voda teče natrag u rashladni uređaj za hlađenje kako bi se održala konstantna temperatura.
Ploča sa saćem Stroj je izrađen od nehrđajućeg čelika 316 bez galvanizacije. Ima interno vođenu strukturu protoka, s otvorima za protok međusobno povezanim skošenjima bez mrtvih kutova. Saćasta ploča i prirubnica zapečaćene su konusnim brtvilom kako bi se spriječilo curenje.

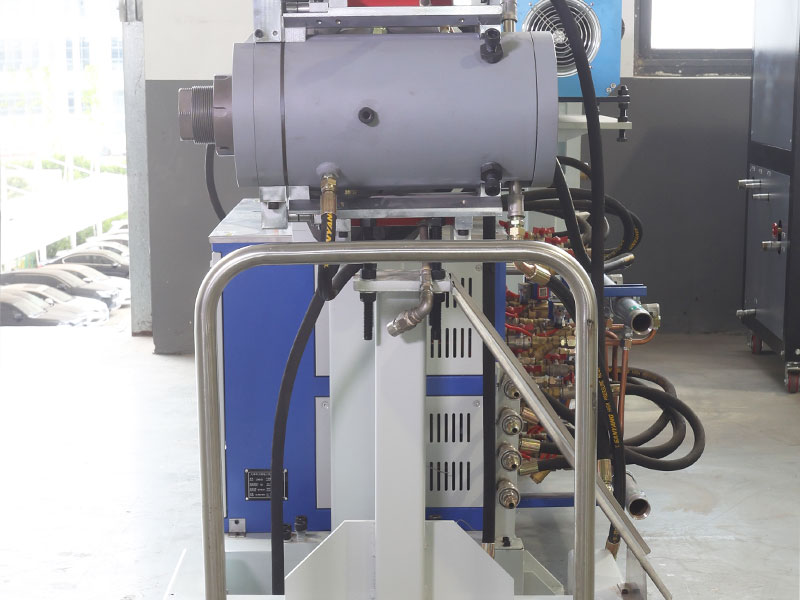

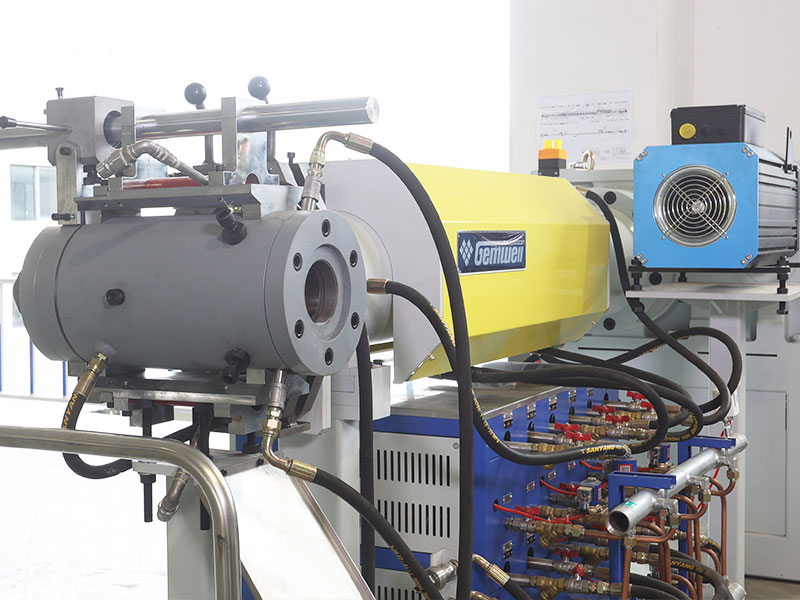

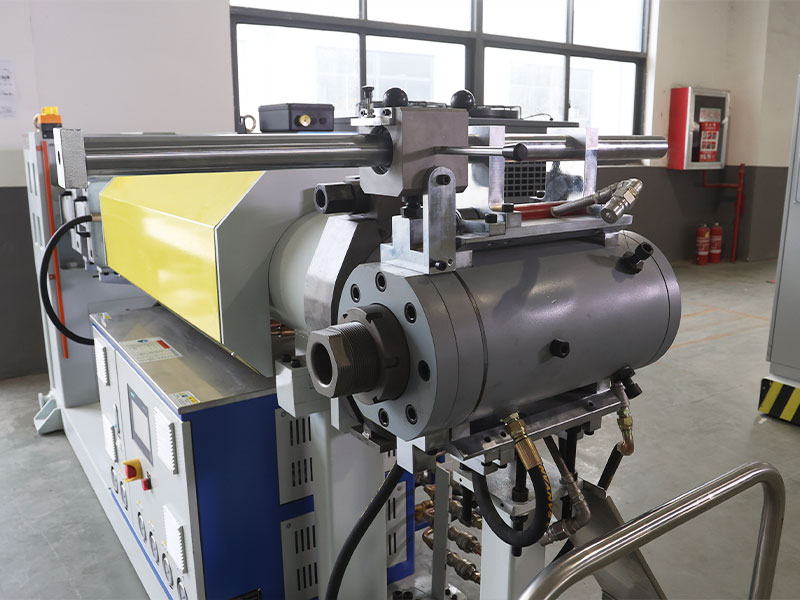

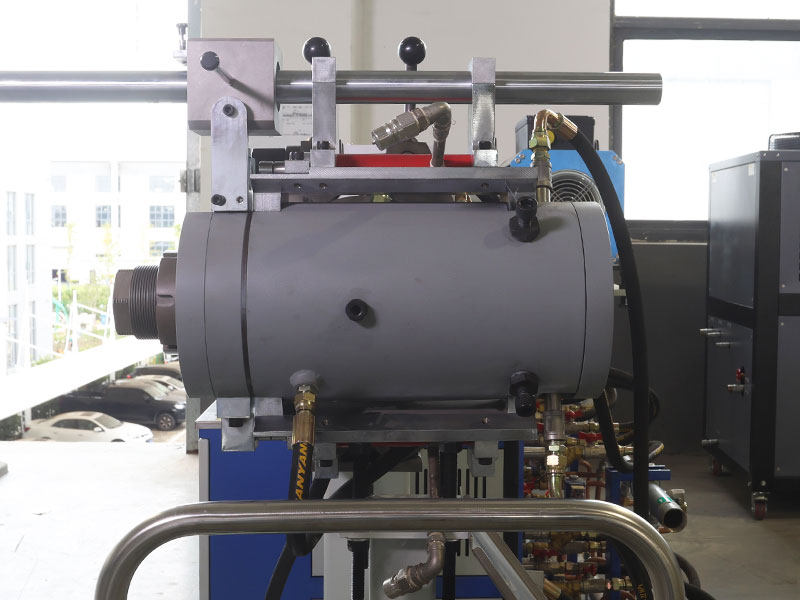

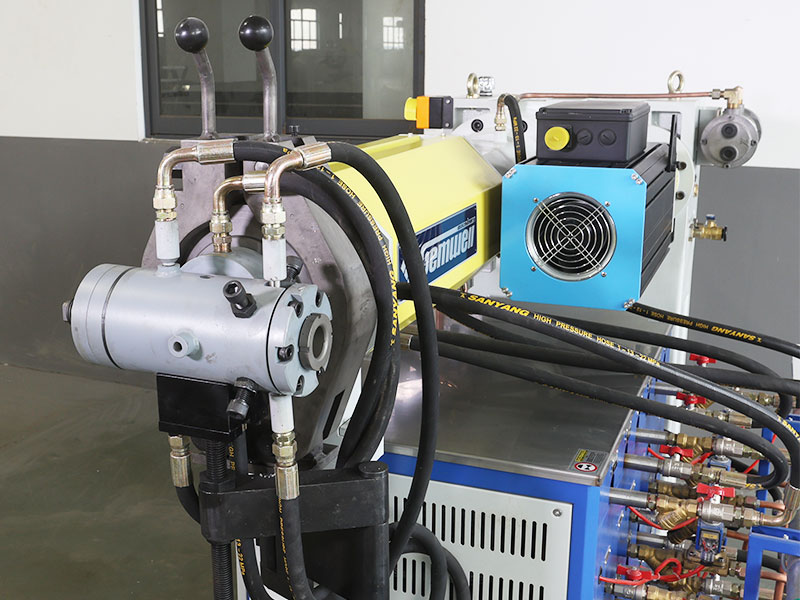

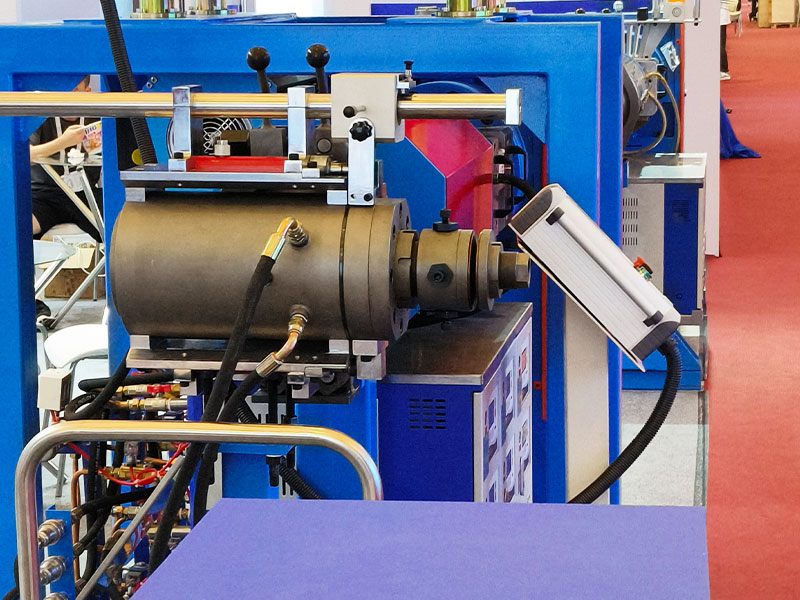

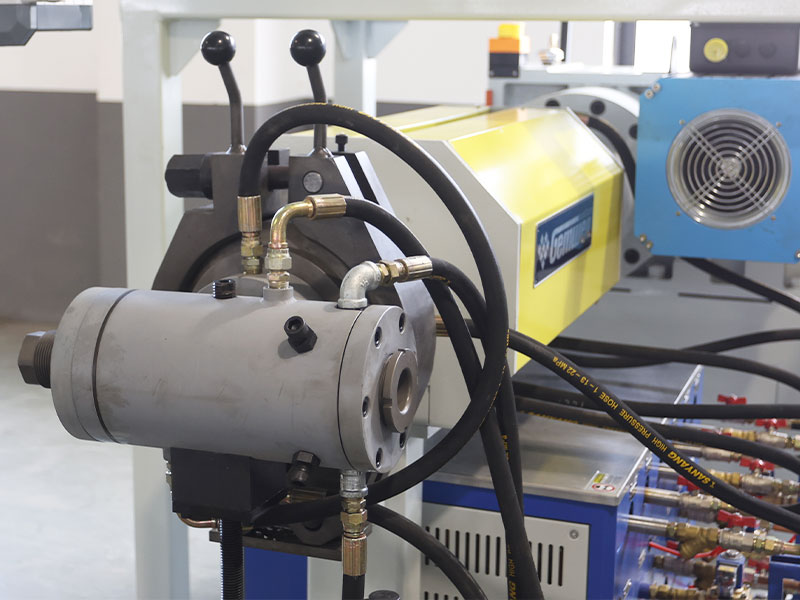

Vrsta glave Vodeno hlađena podesiva glava stroja. Hopper specifikacija je prilagođena prema promjeru žice. Može se dizajnirati s jednoslojnim/dvoslojnim/jednostrukim ubrizgavanjem/dvostrukim ubrizgavanjem. Također se može prilagoditi tipu glave ekstrudera s automatskim centriranjem.
Glavna marka Glava stroja proizvedena je u Kini i može se prilagoditi drugim markama kao što su EUROTEK, UNITEK, EUROCAB i MICRODIA

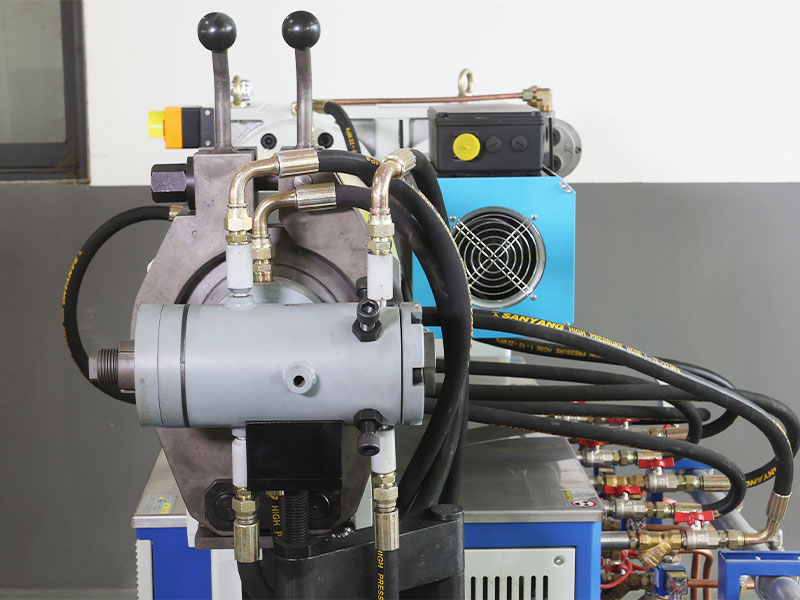

Stezaljka za glavu Postoje dvije polovice stezaljke za glavu stroja, s dva sinkronizirana skupa stezaljki šipki gore-dolje. Može se uključiti jednosmjerni ključ, a mogu se prilagoditi i druge vrste stezaljki za glavu stroja.
Razina visine glave Usvajanjem dvostruke strukture igle za prirubnicu glave, visina glave ostaje nepromijenjena dugo vremena.

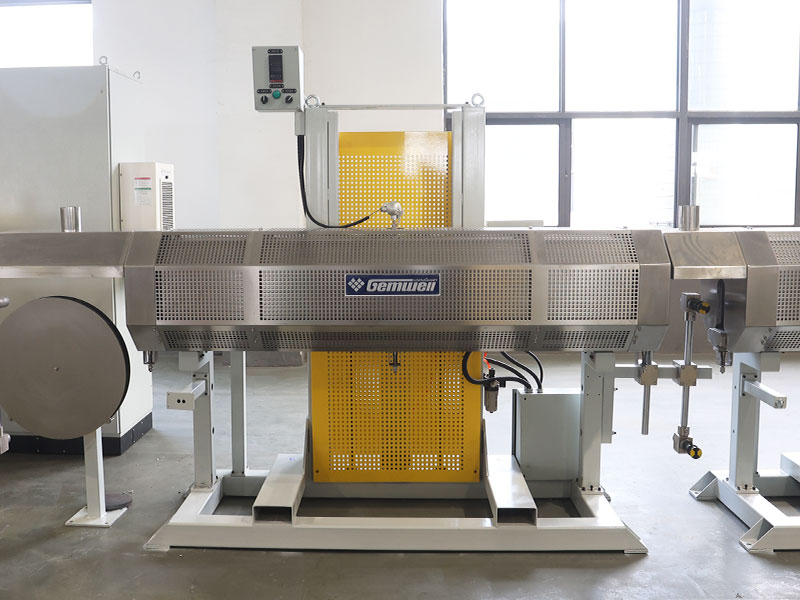

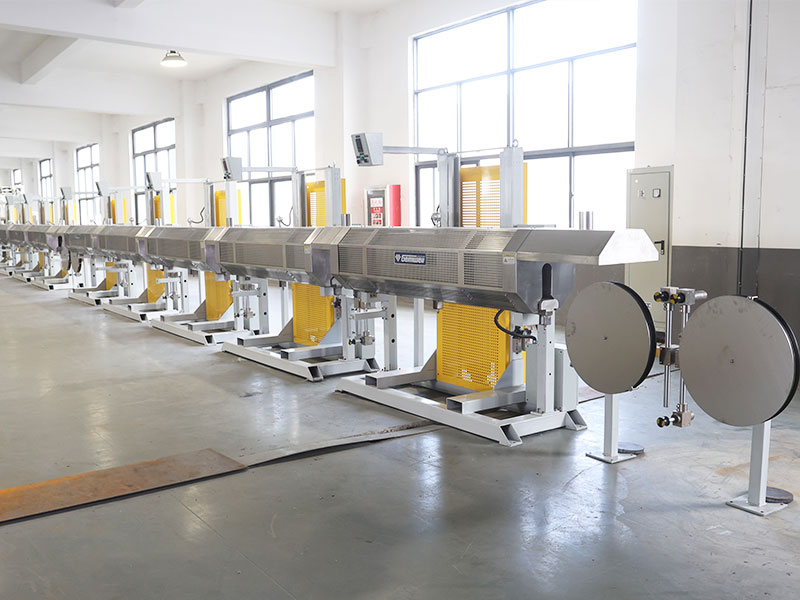

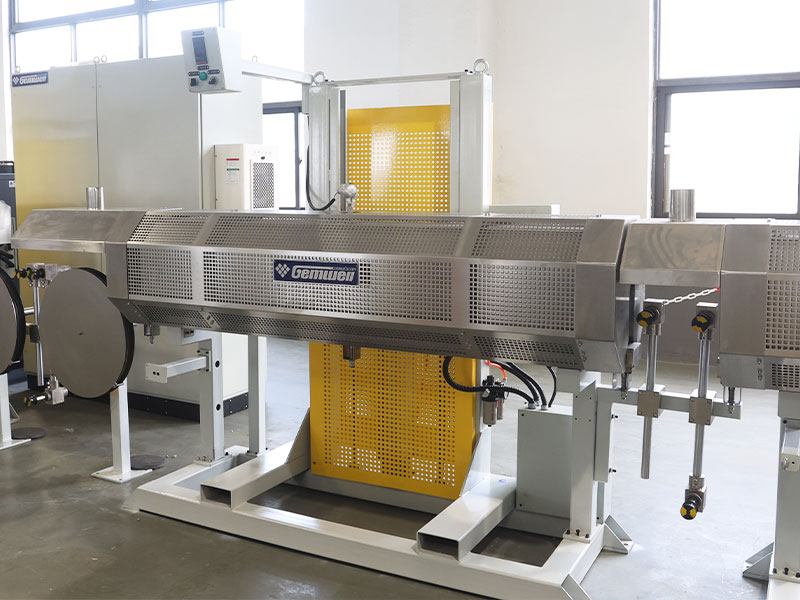

Udarna peć Električna uspravna podizna sušara, infracrvene grijaće cijevi, snage grijanja 24KW. Nije potrebno više od 5 minuta da se postigne najviša temperatura od 800 stupnjeva od sobne temperature. Duljine je 1 metar. Opremljen komunikacijskim modulom temperature i SCR kontrolom, ima izolacijski sloj od aluminijevog silikata i vanjski toplinski izolacijski pokrov od nehrđajućeg čelika. Koristi se za brzo oblikovanje površina kabela nakon ekstruzije, štiteći zaštitu od ogrebotina i oštećenja uzrokovanih naknadnim potpornim vodećim kotačima.

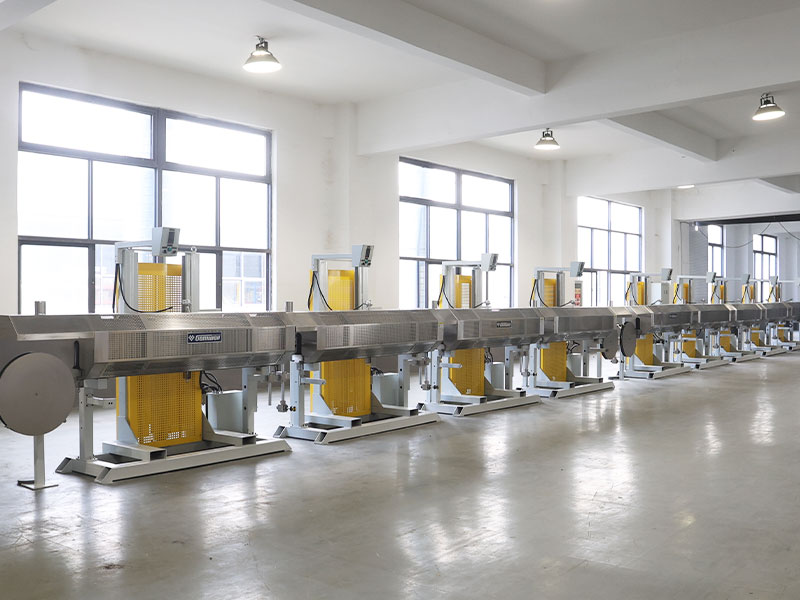

Peć za sinteriranje Električna uspravna podizna sušara, grijaće cijevi od nehrđajućeg čelika, snage grijanja 12KW. Nije potrebno više od 5 minuta da se postigne najviša temperatura od 600 stupnjeva od sobne temperature. Podijeljen je na dijelove od 2 metra. Opremljen komunikacijskim modulom temperature i SCR kontrolom, ima izolacijski sloj od aluminijevog silikata i vanjski toplinski izolacijski pokrov od nehrđajućeg čelika. Ulaz i izlaz pećnice opremljeni su podesivim pregradama za smanjenje gubitka topline. Kabeli prolaze kroz srednji položaj pećnice.
Printer Inkjet pisač s električnim miješanjem može se prilagoditi drugim stilovima ispisa ili dodatnim uređajem za ubrizgavanje razrjeđivanja kapljica.

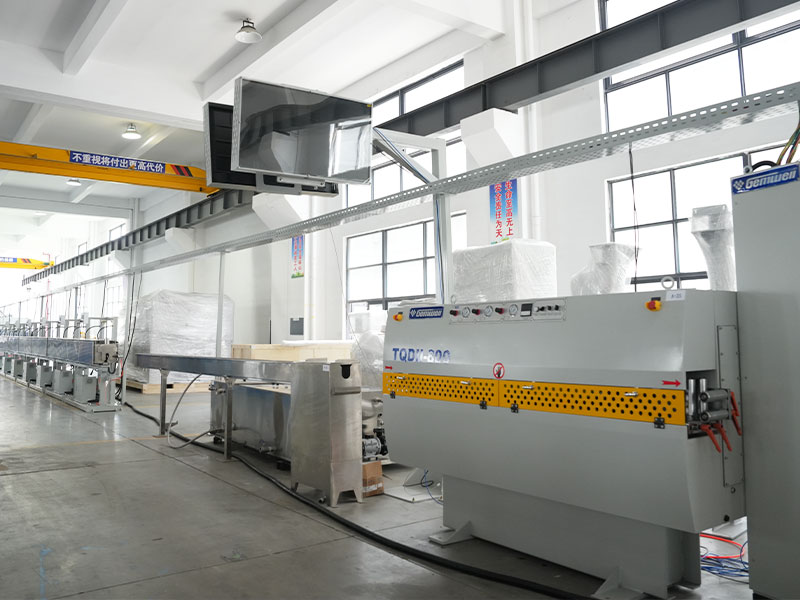

Spremnik vode za hlađenje 10-metarski jednoslojni spremnik za vodu u obliku slova U uključuje hlađenje cirkulirajućom vodom. Izrađen od materijala SUS304, može se prilagoditi kao dvoslojni spremnik za vodu u obliku slova U ili prilagođene duljine.
Visokotlačna mlaznica za puhanje zraka Preklopna mlaznica za puhanje zraka, izrađena od POM materijala ima strukturu dvostupanjskog puhanja. Instalira se na spremnik vode za hlađenje i na kapistan, a druge vrste mlaznica za puhanje zraka mogu se prilagoditi.
Kapstan Type Kapstan s dva kotača Gusjenica
Kapstan Wheel Diameter Ø500 tip s dva kotača Ø600 tip s dva kotača 800KG Caterpillarov nosač
Kapstan Power 3.7KW servo motor mjenjač 5.5KW servo motor mjenjač
Stalak za zatezanje akumulacije žice Vodoravni stalak za nakupljanje žice, ukupna duljina od 12 metara, 10 utora, 9 utora na kotaču za odlaganje žice, ukupna dužina odlaganja žice od 180 metara, napetost spojke magnetskog praha, okomite ili druge vrste su prilagodljive.
Promjer kotača za nakupljanje žice Ø300, specifikacija promjera kotača može se prilagoditi Ø400, specifikacija promjera kotača može se prilagoditi Ø550, specifikacija promjera kotača može se prilagoditi
Brojilo metara Brojači tipa tlačnog kotača, opseg kotača za mjerenje od 500 mm, detekcija enkodera, podesivi koeficijent korekcije mjerača i drugi tipovi brojača mjerača su prilagodljivi.

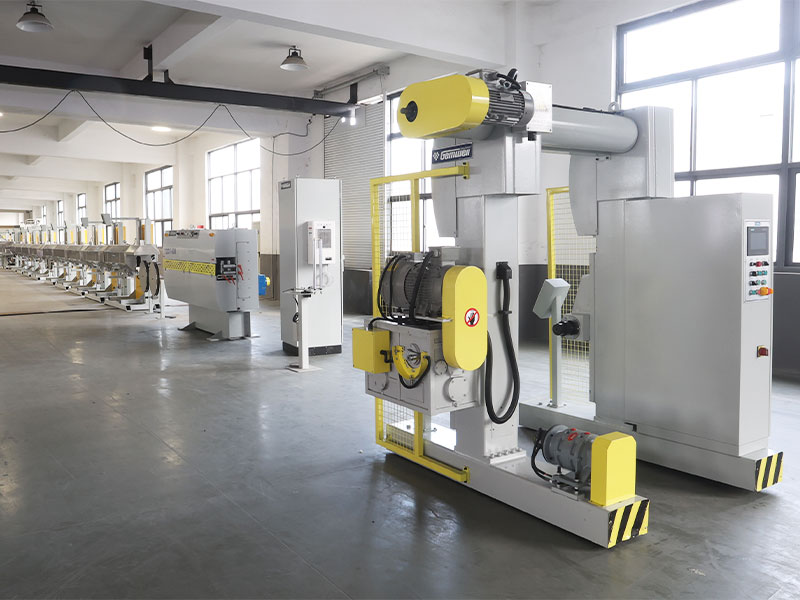

Preuzimanje Type Namatanje žice bez osovine s dvije glave, električno podizanje, druge vrste su prilagodljive. Tip portalnog tla, ostali tipovi su prilagodljivi.
Preuzimanje Reel Specifications Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Preuzimanje Power Motor mjenjač 3.7KW Motor 5.5KW mjenjač
Laserski mjerač promjera Jednoosni mjerač promjera Made-in-Chian, točnost mjerenja od 0,001, druge marke kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA mogu se prilagoditi.
Industrijska frekvencija Spark Tester Proizvedeno u Kini visokonaponski ispitivač iskri tipa kuglica, raspon napona 0-15KV, prilagodljive druge marke kao što su CLINTON/SIKORA/PROTON

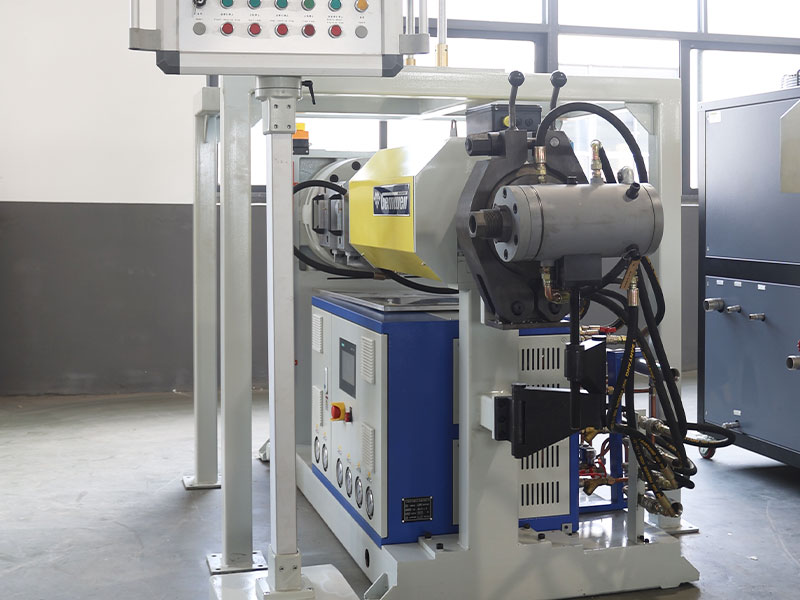

Kontrolna električna kutija Ekološki prihvatljiv VICTOR električni ormarić premazan vatrootpornom bojom, WEINVIEW 10" HMI, SIEMENS PLC, prekidači SCHEIDER, RKC regulator temperature. Marke motora i pretvarača frekvencije mogu se prilagoditi.
Bruto snaga 280KW 320KW 350KW


OPCIONALNI STAVKI ZA PRILAGOĐAVANJE

Prednji nosač Ø500 prednji nosač s dvostrukim kotačima može se prilagoditi Ø600 prednji nosač s dvostrukim kotačima može se prilagoditi Gusjenica od Ø800KG može se prilagoditi

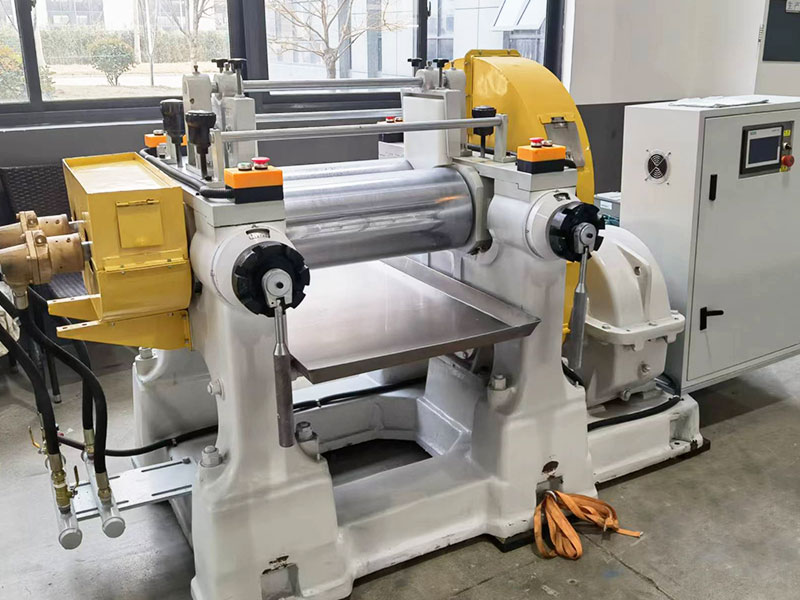

Otvoreni mikser za pročišćavanje gume Otvoreni mikser za pročišćavanje gume može se prilagoditi

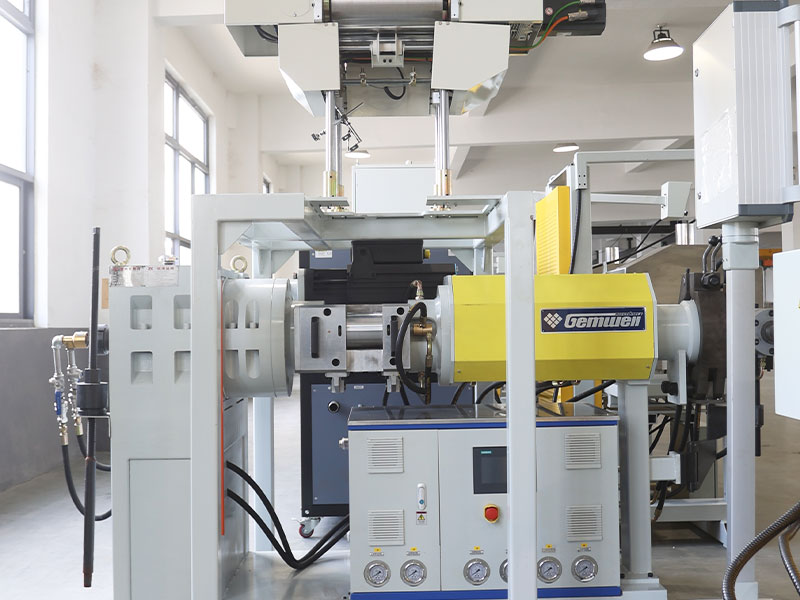

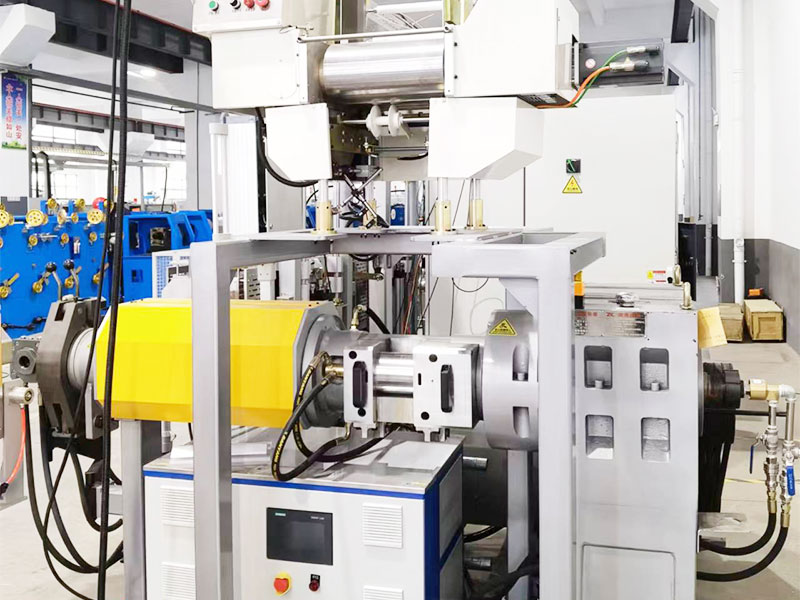

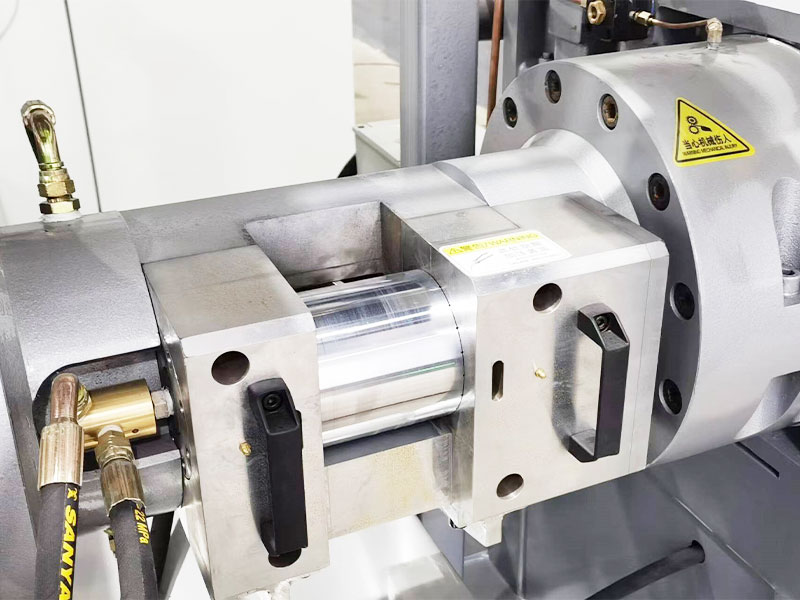

Automatski stroj za hranjenje gume Automatski stroj za hranjenje gume može se prilagoditi i instalirati iznad lijevka za hranjenje glavnog stroja, štedeći ručno hranjenje.
Ekstruderi za ubrizgavanje/ekstruziju unutarnjeg sloja/ekstruziju vanjskog sloja Strojevi za ekstruziju za ubrizgavanje, ekstruziju unutarnjeg sloja ili ekstruziju vanjskog sloja mogu se prilagoditi, s preferiranim rasporedom u obliku slova V.
Detekcija tlaka Pritisak senzor ili sigurnosni ventil otporan na eksploziju može se dodati na prirubnu ploču glave stroja.
Vakuum ekstraktor Vakuumski uređaji mogu se dodati na ulaz u glavu stroja.
Pogonski stroj Prilagodljiva opcija za dodavanje električnog stroja za prašak s miješalicom ili elektrostatskog ekološki prihvatljivog stroja za prašak.
Stroj za rezanje žice Prilagodljiva opcija za dodavanje stroja za rezanje žice.
Ploča za namotavanje Prilagodljive opcije za dodavanje jednostavne ili brze ploče za namotavanje.
Stroj za namotavanje Prilagodljiva opcija za dodavanje stroja za namotavanje.
Stroj za sušenje sa zračnom pumpom Prilagodljiva opcija za dodavanje stroja za sušenje sa zračnom pumpom.
Detektor grudica Prilagodljiva opcija za dodavanje značajki otkrivanja kvržica mjernom instrumentu na mjeraču promjera kineskih marki ili prilagođavanje drugih marki kao što su SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Inkjet pisač IMAJE/KGK/LEIBINGER je prilagodljiv.
Mjerenje ekscentričnosti BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA je prilagodljiv.
Viseći elektronički zaslon Prilagodljiva opcija za dodavanje dvostranog LED elektroničkog zaslona ili drugih vrsta.
Inteligentni sustav upravljanja receptima Prilagodljiva opcija za dodavanje inteligentnog sustava upravljanja formulom, pohranjivanje podataka kao što su napetost žice, temperatura predgrijanja, vanjski promjer ekstruzije, razmak žice i tlak zraka u PLC-u. Korištenje načina komunikacije Profinet sabirnice, podržavanje prikupljanja i uvoza MES podataka, pristup proizvodnom procesu jednim klikom, pokretanje jednim klikom i realizacija digitalne inteligentne proizvodnje.
Periferna pomoćna oprema Podrška za prilagodbu dodatne periferne pomoćne opreme ili posebne prilagođene ekstruzijske linije.
Električno ožičenje Stalak za nadzemni kabel od 2,5 metra, zračne cijevi, signalne žice i kabel za napajanje raspoređeni s izolacijama, ulaz žice s vrha električne upravljačke kutije, prilagodljive alternativne metode.
Sigurnosni propisi i standardi Proizvedeno prema kineskim CCC sigurnosnim standardima, prilagodljivo prema CE/CSA/UL sigurnosnim standardima.
Standardi napajanja 3-fazni 380V/50Hz, prilagodljiv za različite napone i frekvencije u raznim zemljama i regijama.




ZNAČAJKE PROIZVODA

● Brzo uvlačenje niti: Jednostavno pritisnite gumb za podizanje komore za grijanje. Komora peći se spušta radi brtvljenja i zagrijava nakon provlačenja žice.

● Dizajn otporan na curenje: Jedinstvene strukture za brtvljenje i pozicioniranje osiguravaju da prirubnica ne propušta materijal, a visina ekstruzijske glave ostaje stabilna čak i za dugotrajnu upotrebu.

● Zaštita od greške: Opremljen funkcijom otpornom na greške za grijanje pećnice. U slučaju djelomičnog oštećenja grijaćih elemenata, što uzrokuje pad temperature, oprema će se samo oglasiti alarmom, smanjiti brzinu rada i nastaviti osiguravati normalnu proizvodnju dugih kabela.

● Učinkovito i ekološki prihvatljivo: Ulaz i izlaz iz pećnice opremljeni su podesivim pregradama za smanjenje gubitka topline. Dodatno, ulaz i izlaz iz pećnice opremljeni su otvorima za dim kako bi se održalo čisto proizvodno okruženje.

● Inteligentno: Inteligentni sustav upravljanja formulom može se prilagoditi. Ima pristup SOP formuli jednim klikom, pripremu za pokretanje jednim klikom, pokretanje jednim klikom i pametnu kontrolu.

● Jednostavno održavanje: Kupci izvan Kine mogu prilagoditi korištenje Profinet sustava upravljanja sabirnicom, koji osigurava brz prijenos signala s niskom razinom smetnji. Sve dok postoji komunikacijska mreža u bilo kojoj zemlji ili regiji, daljinsko otkrivanje kvarova, rješavanje problema i usluge održavanja mogu se brzo implementirati.
